Беспроводной паяльник FNIRSI HS-03

FNIRSI HS-03 — полностью автономный паяльник, работающий на аккумуляторе 18650. Вещица, очевидно, разработана не для пайки кастрюль, а для точечных работ с мелкими полигонами в «полевых» условиях, где под рукой нет ни розетки, ни даже повербанка. Высоких надежд на сей девайс не возлагаю, но посмотрим, как он проявляет себя в работе.

Характеристики

Название и артикул	FNIRSI HS-03
Рабочее напряжение	5В
Стандарт жал	C210
Диапазон температур нагрева	100–450 °C
Дисплей	0.96" IPS, цветной
Разъём	USB Type-C
Максимальная мощность	10 Вт
Вес паяльника	60 г

Внешний вид

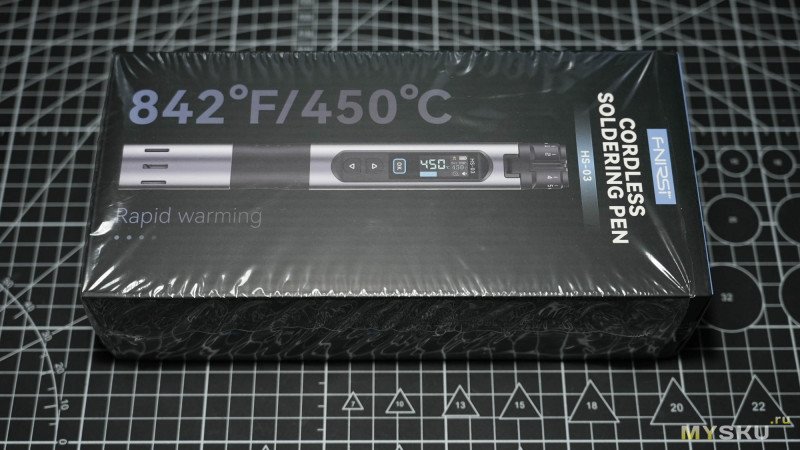

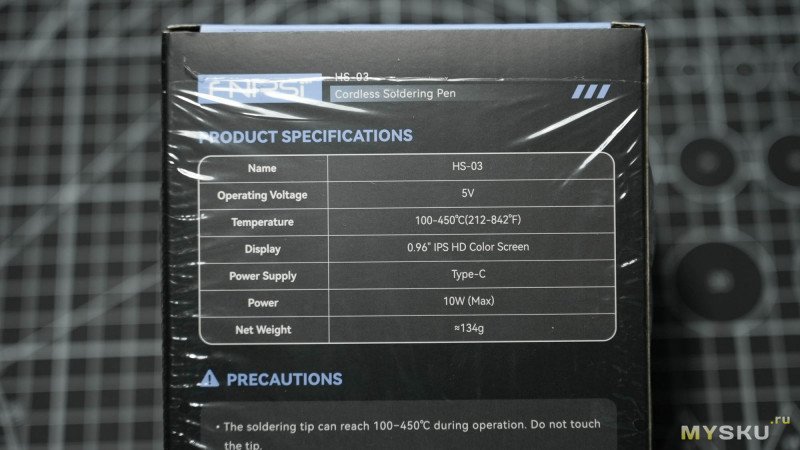

Набор поставляется в фирменной упаковке в тёмных тонах.

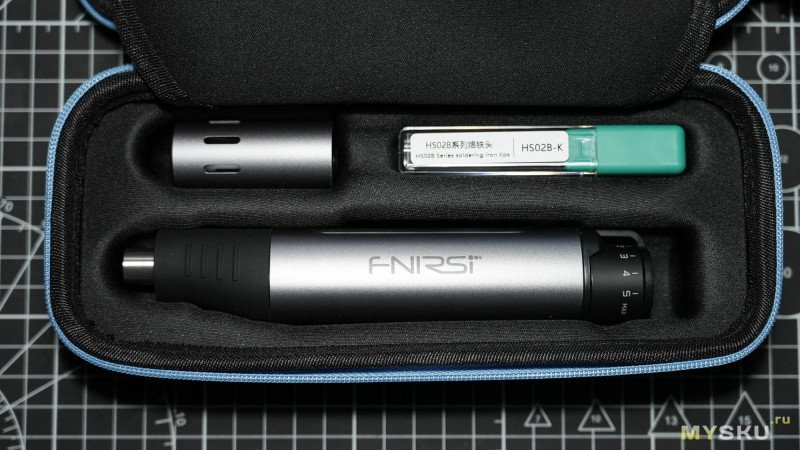

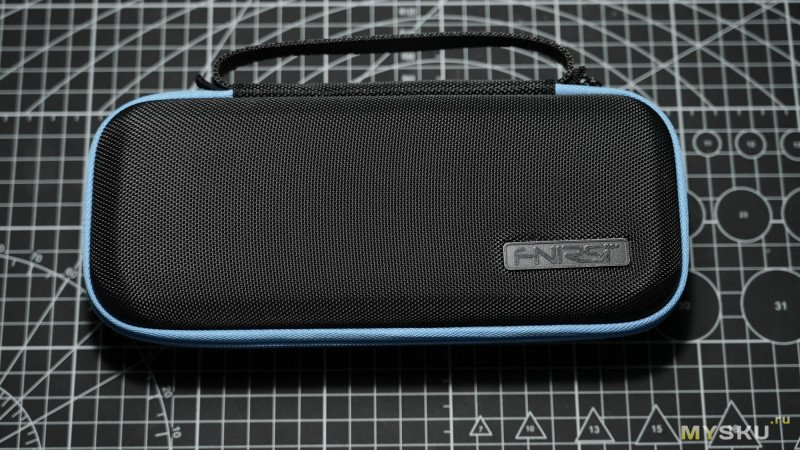

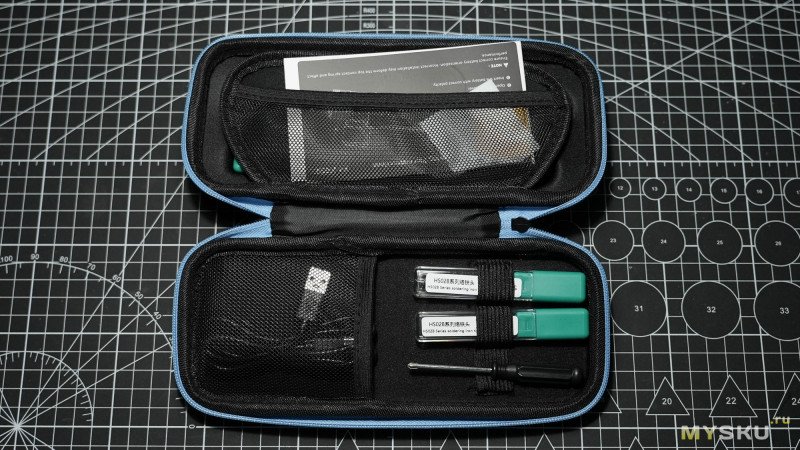

Внутри жёсткий кофр на молнии, в котором предполагается хранить весь комплект. Две половины кейса не ттрутся друг о друга, а разделены между собой дополнительной мягкой перегородкой.

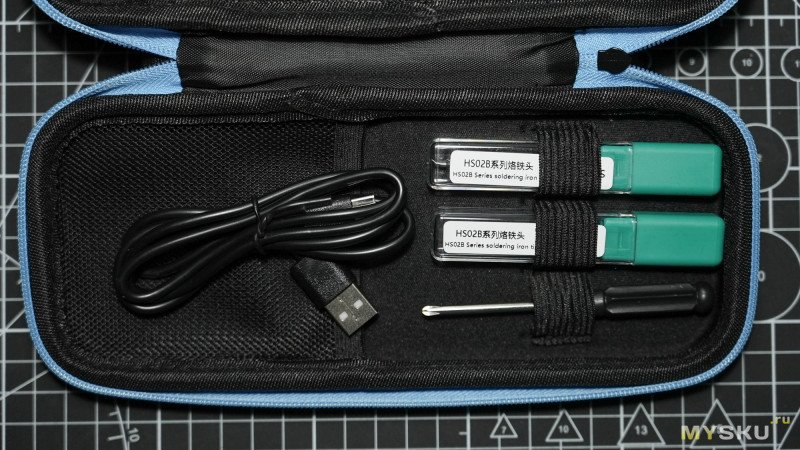

Полный состав комплекта:

— паяльник с колпачком
— три сменных жала
— зарядный USB-C кабель
— мини отвёртка
— запасные винты 2шт.

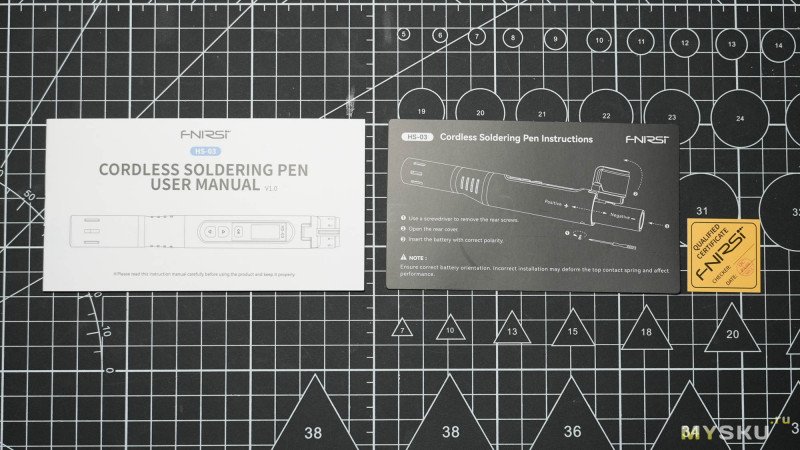

— бумажные буклеты

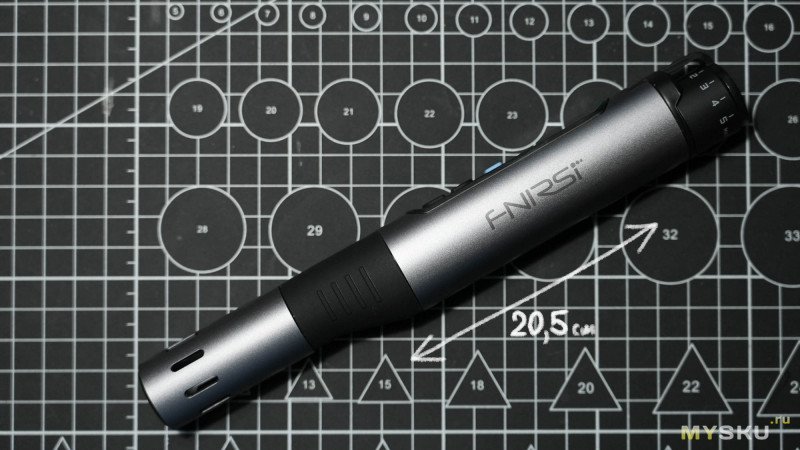

Паяльник выполнен в форме довольно толстой ручки (25х28мм). Серебристая часть корпуса — алюминий, включая съёмный колпачок.

Колпачок с вентиляционными отверстиями, фиксируется за счёт магнита, не закручивается (и в этом есть свой смысл)

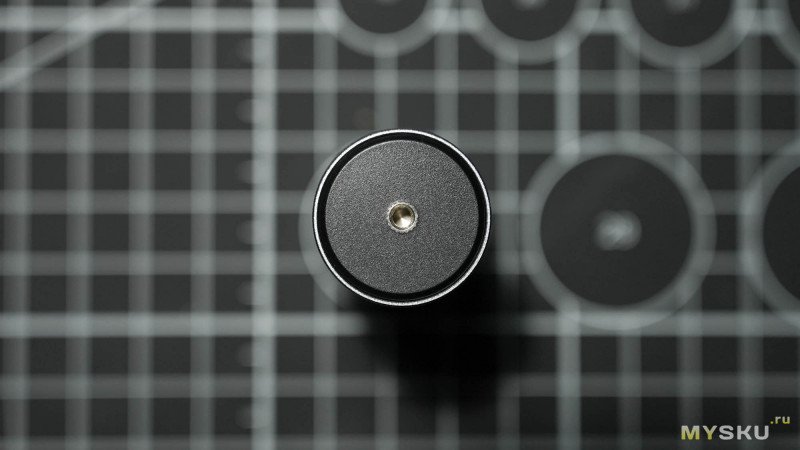

Поскольку на его дне находится резьба М2, колпачок можно прикрутить к какой-нибудь опоре на столе, — тогда колпачок будет служить стационарной подставкой, с которой паяльник можно снимать и ставить всего одной рукой.

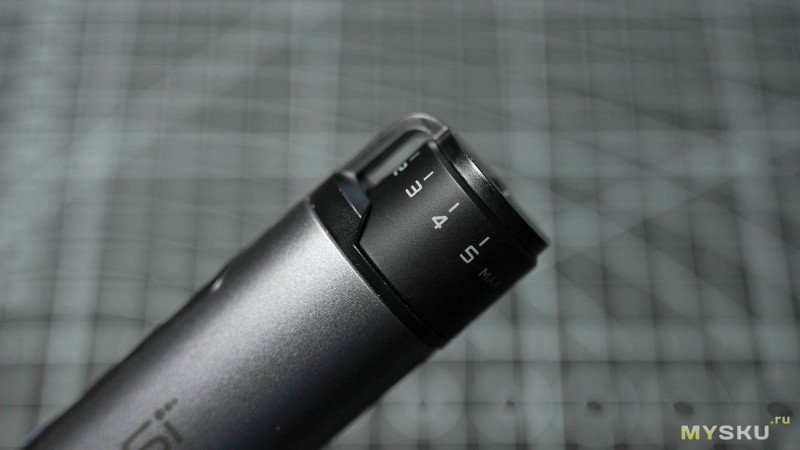

Наверху паяльника находится механический трещоточный переключатель, помеченными цифрами 1, 2, 3, 4, 5, MAX — к каждой цифре апаратно привязан свой температурный профиль: 250, 300, 350, 400, 450 °C. Переключение с приятным щелчком.

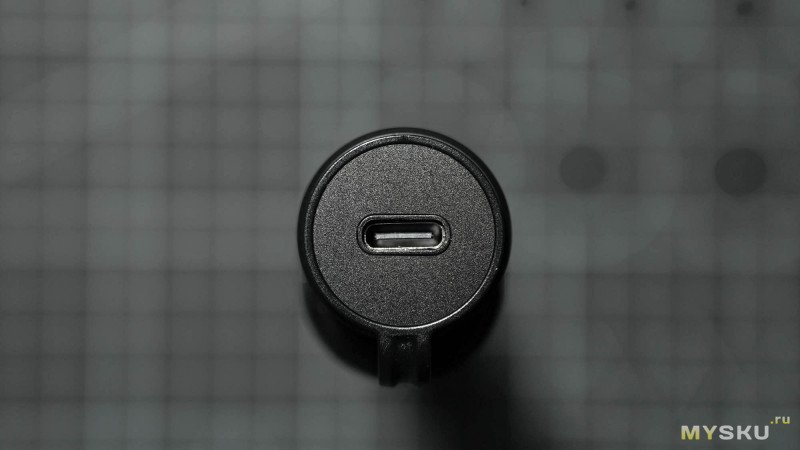

На торце находится USB-C разъём для зарядки встроенного аккумулятора, либо для работы паяльника от USB-порта по проводу.

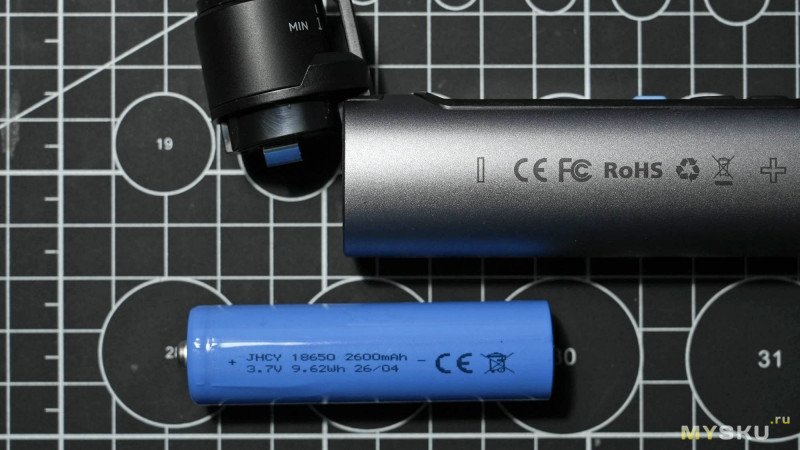

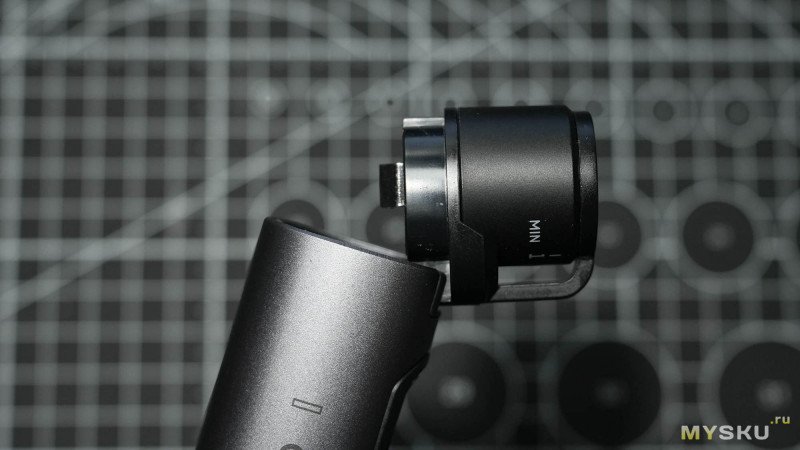

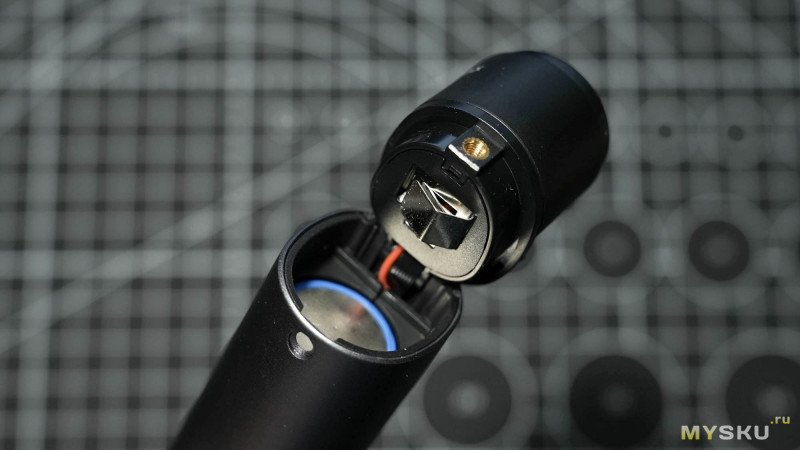

Выкрутив малозаметный винт и откинув крышку, получим доступ встроенному аккумулятору 18650. Маркировка 2600мАч, 9.62Вт∙Ч. Паяльник может работать от USB-порта даже без аккумулятора. Для зарядки аккумулятора требуется 5В/2А.

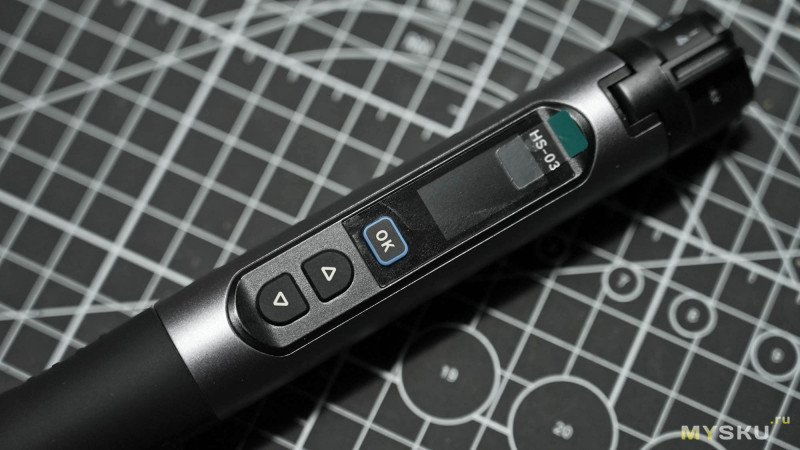

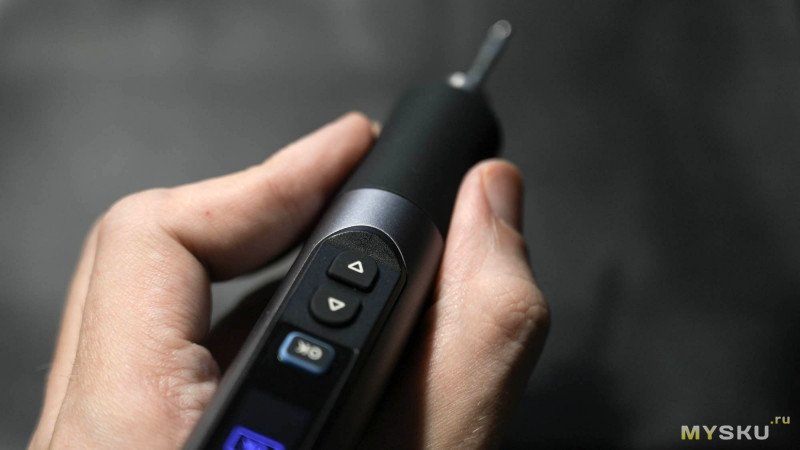

IPS-дисплей с резиновыми кнопками управления утоплен сбоку.
К меню и настройкам вернёмся позже.

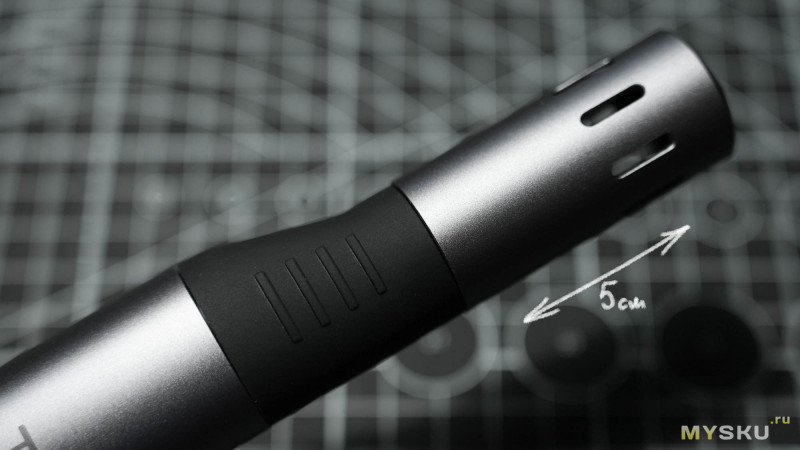

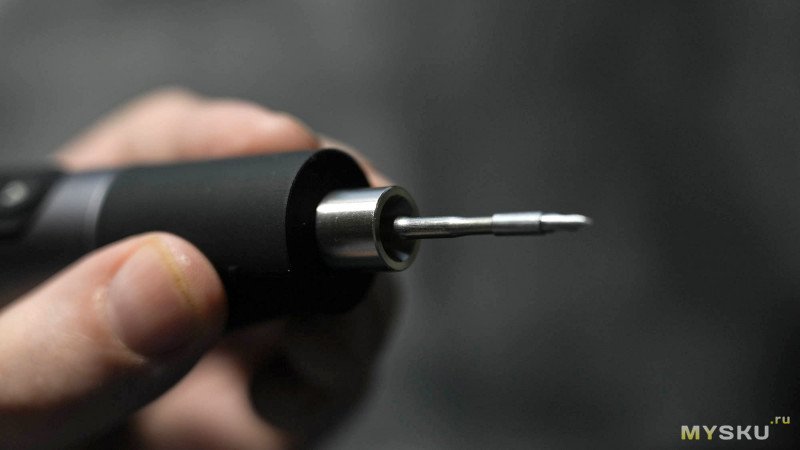

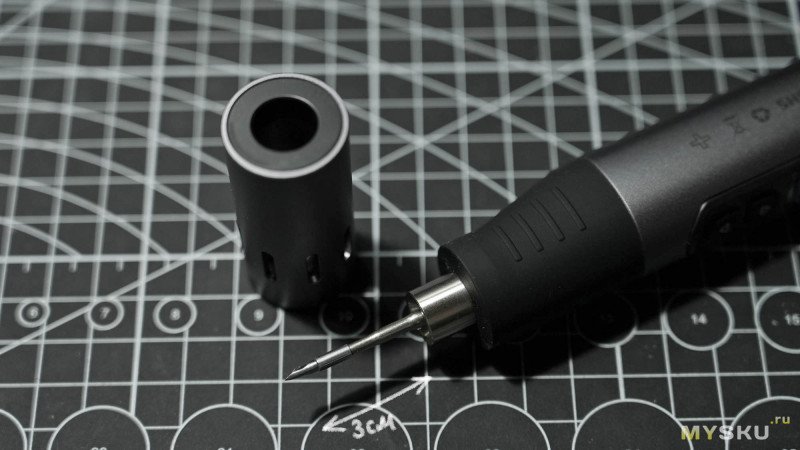

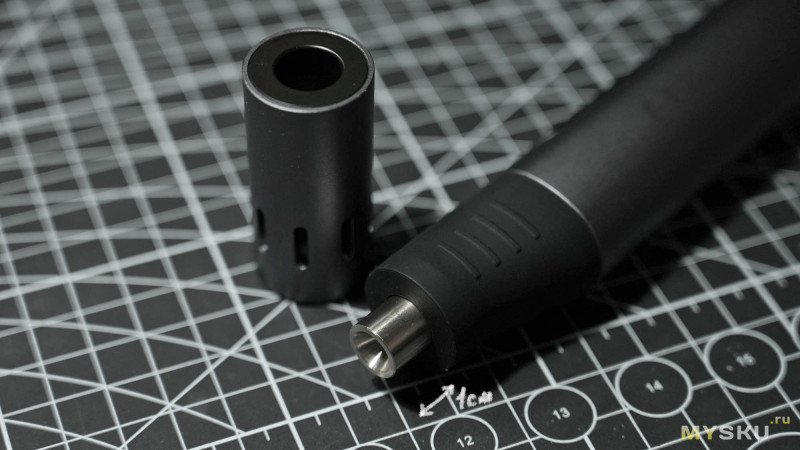

Место хвата тоже резиновое, но сверху имеет софт-тач покрытие. После снятия колпачка, обнажается металлический цилиндр с посадочным местом под жала. Посмотрим пока жала.

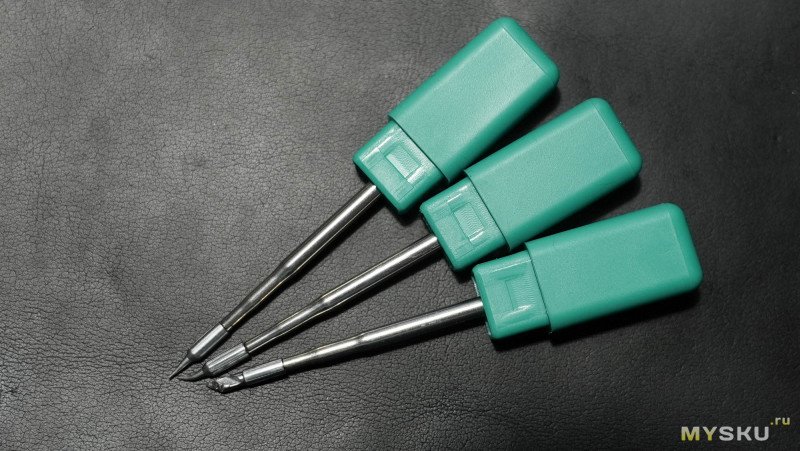

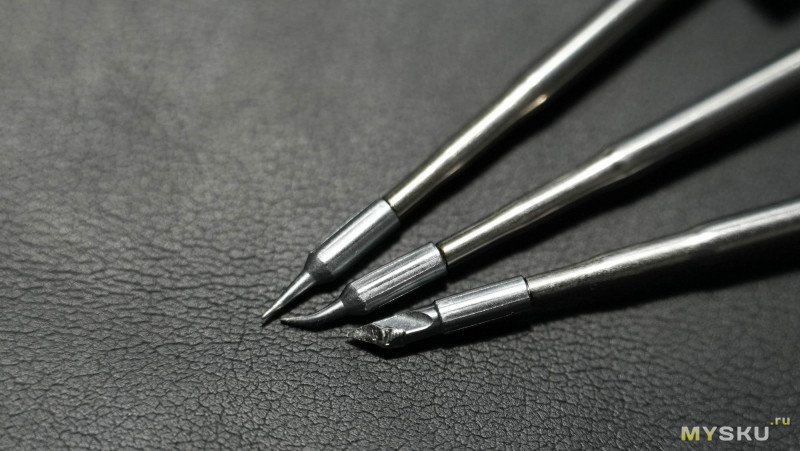

Набор жал типичен для современных паяльников под «микрожильный» типоразмер C210:

HS-02B-I (иголка)
HS-02B-IS (слоновий бивень)
HS-02B-K (ножевидный)


Наконечники жал — лужёные уже с завода

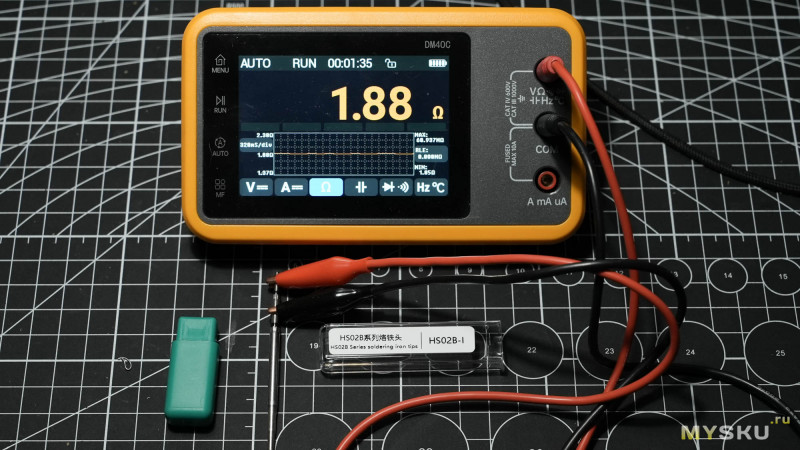

Сопротивление новенького жала — 1.87 Ом

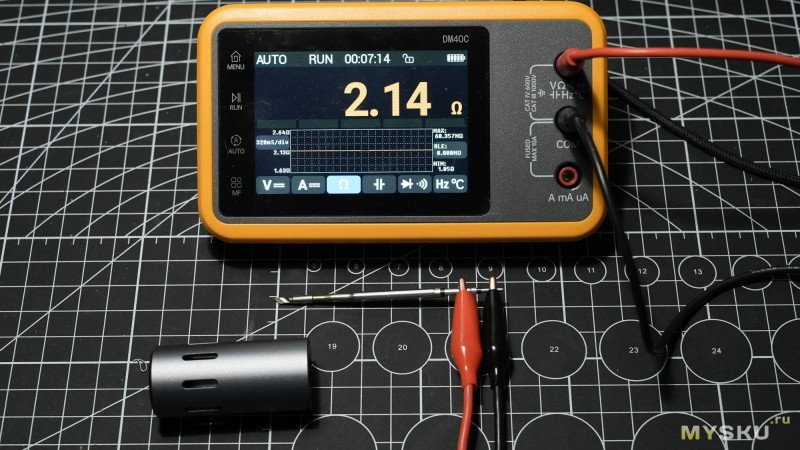

Сопротивление жала после разогрева — 2.14 Ом

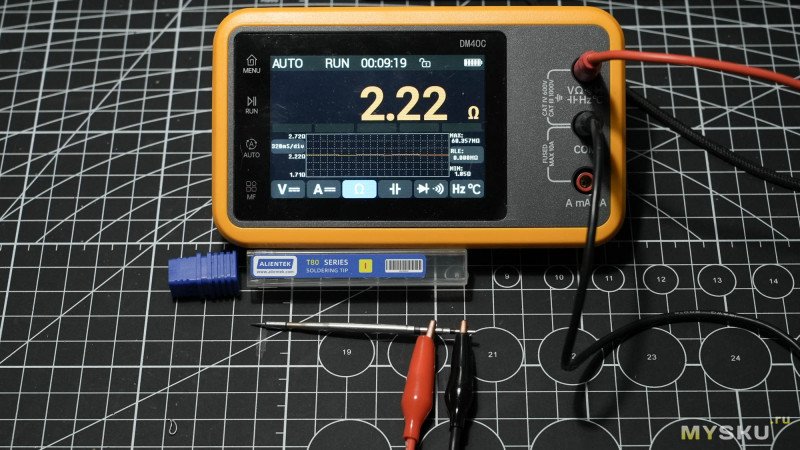

Сопротивление использованного жала из комплекта Alintek — 2.22 Ом



Жало внутри паяльника держится немного слабее, чем например в HS02, но достаточно плотно, чтобы не прокручиваться.

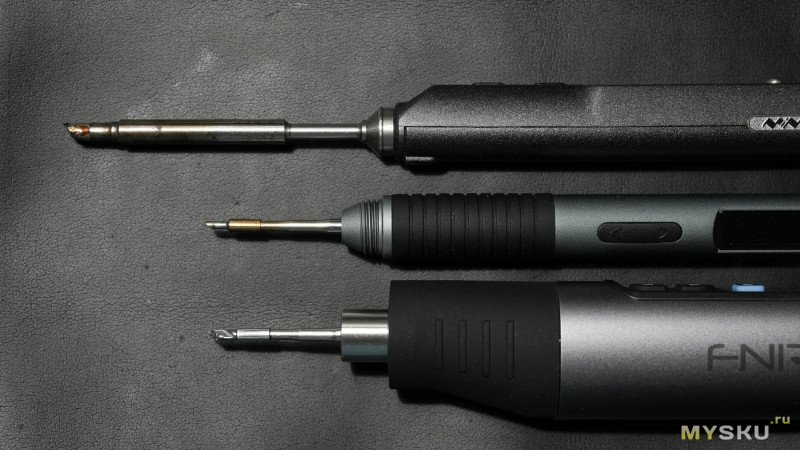

Вылет жала такой же, как у Alientek на аналогичного типа жалах.

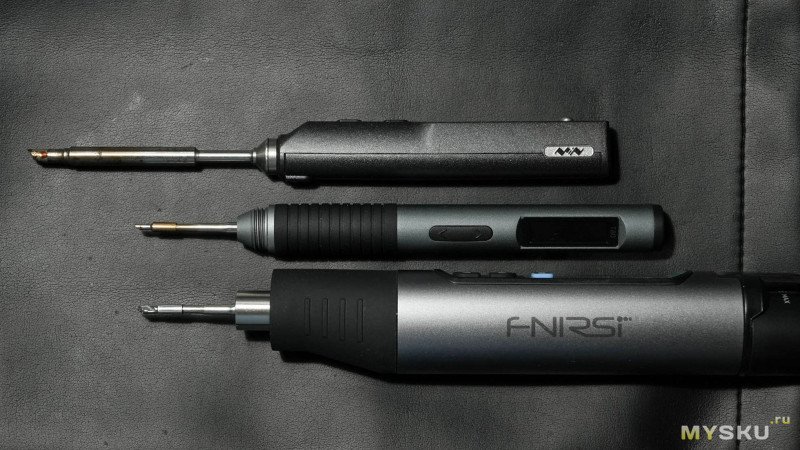

Сверху для сравнения также положил TS100 (как же без легенды)

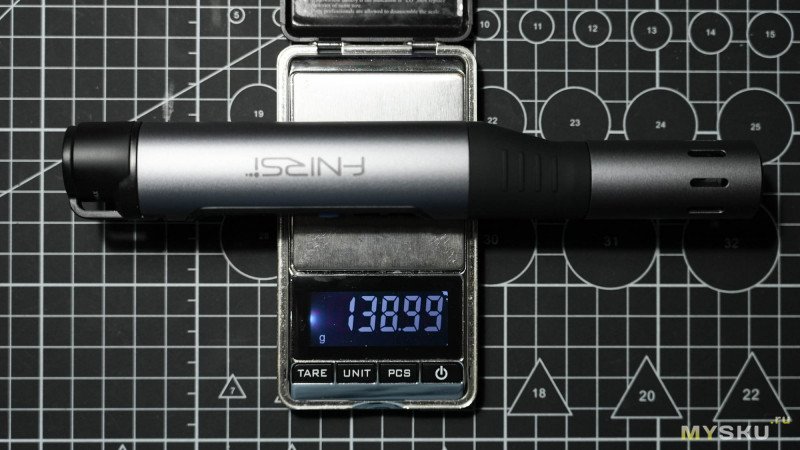

Вес паяльника с АКБ, но без жала 139гр


В руке ощущается крупновато и тяжеловато, долго такой мини-дубинкой не помахаешь, но хотя бы вылет жала небольшой.

Меню и настройки

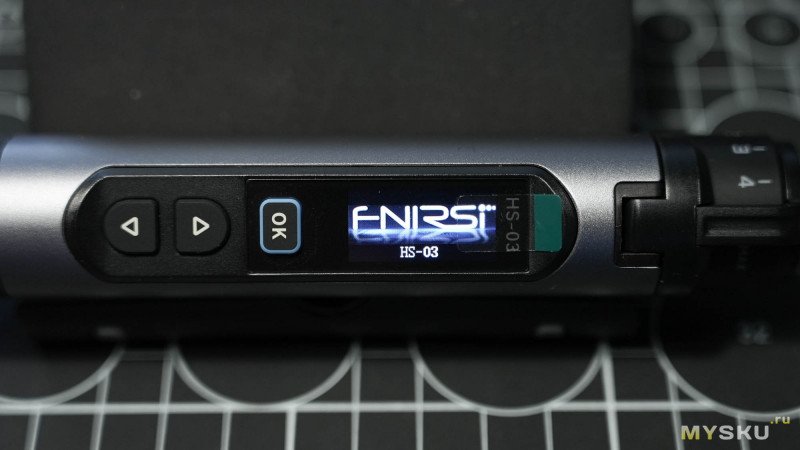

При включении на дисплее появляется фирменная заставка с наименованием модели HS-03

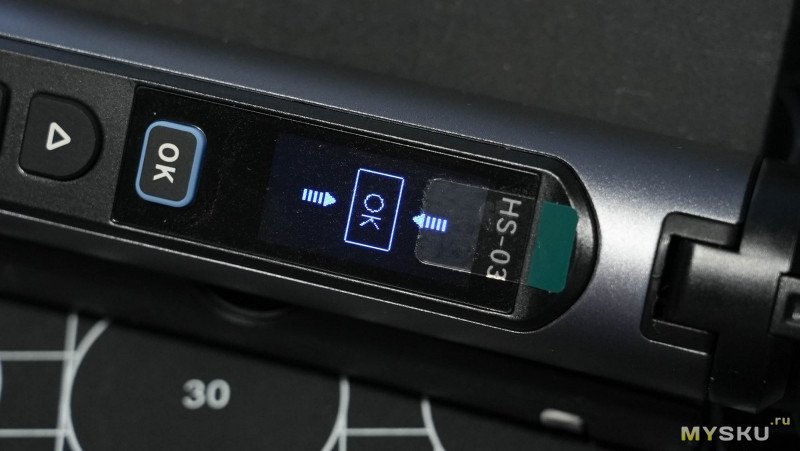

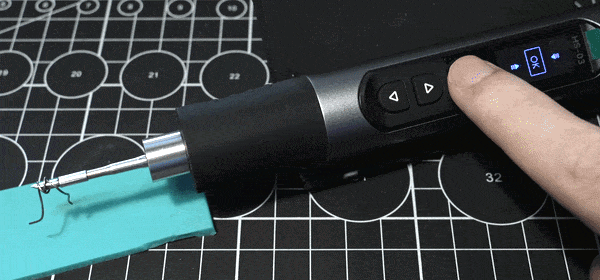

Сначала появляется окно, ожидающее нажатие кнопки ОК для старта разогрева жала.

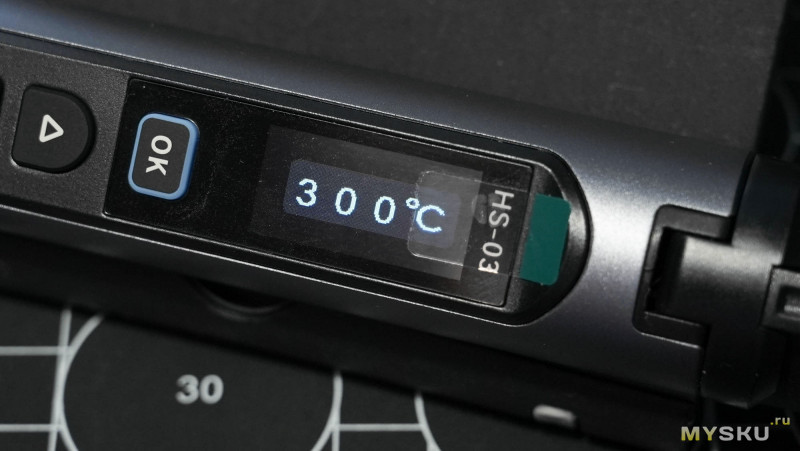

Отображается установленный трещоточным регулятором пресет температуры (в данном случае 300°С) и запускается нагрев.

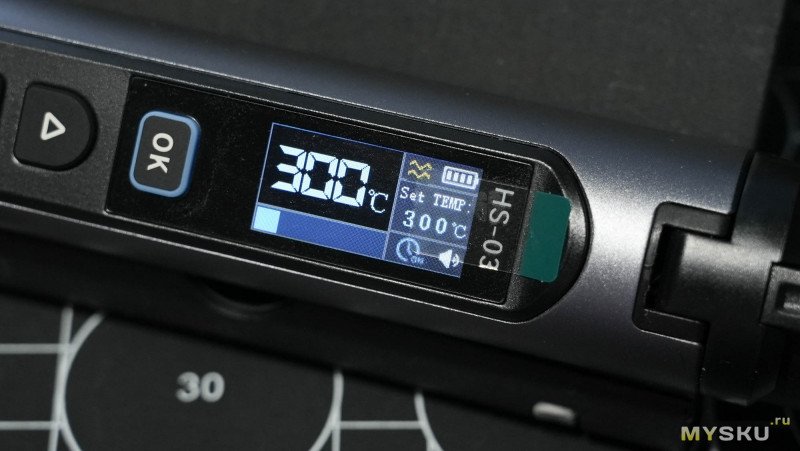

На основном экране отображаются:

— Set temp (профиль температуры)
— крупными цифрами — текущая температура нагрева жала
— шкала мощности внизу
— 4-сегментный индикатор уровня заряда АКБ
— статус звукового оповещения
— статус перехода в спящий режим

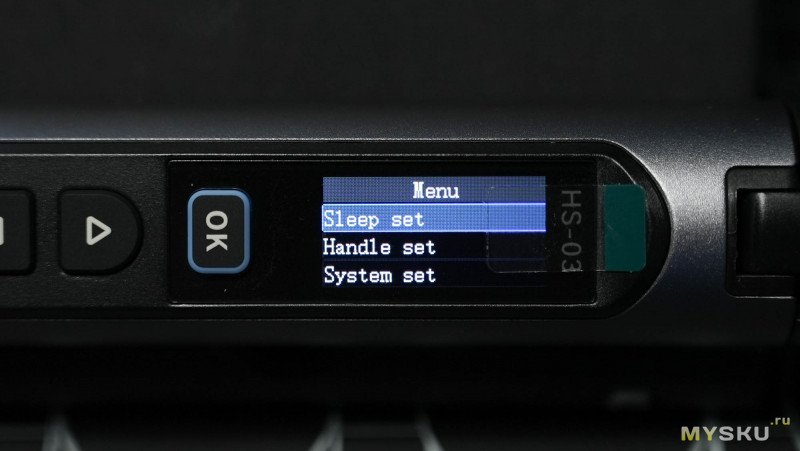

При двойном нажатии кнопки ОК в режиме ожидания открываются внутренние настройки, разделённые на три вкладки:

— Sleep Set (настройки спящего режима)
— Handle Set (настройки рукояти)
— System Set (системные настройки)

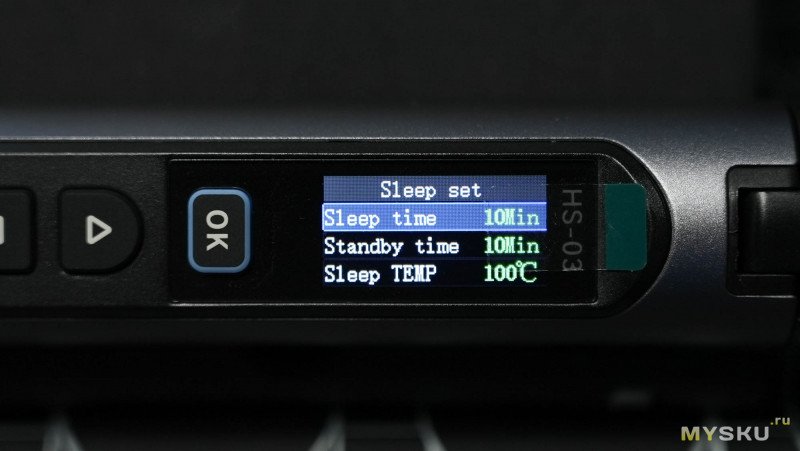

В первой вкладке настраивается время перехода в спящий режим и в режим ожидания. По умолчанию время разогрева прекращается через 10мин. В третьем пункте устанавливается температура жала для спящего режима.

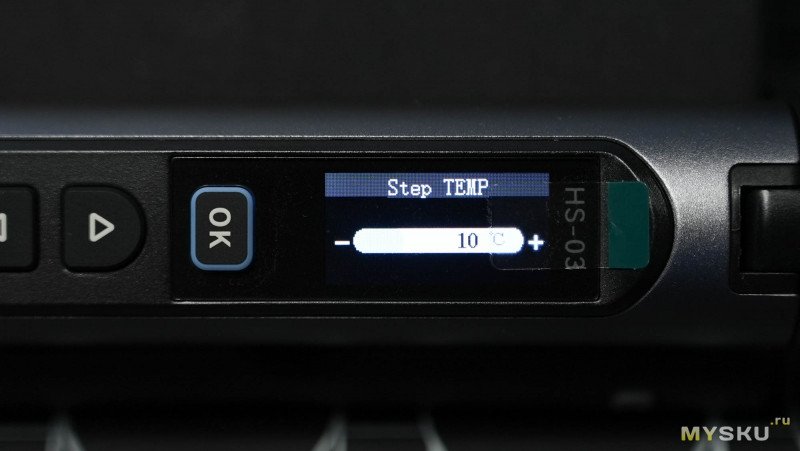

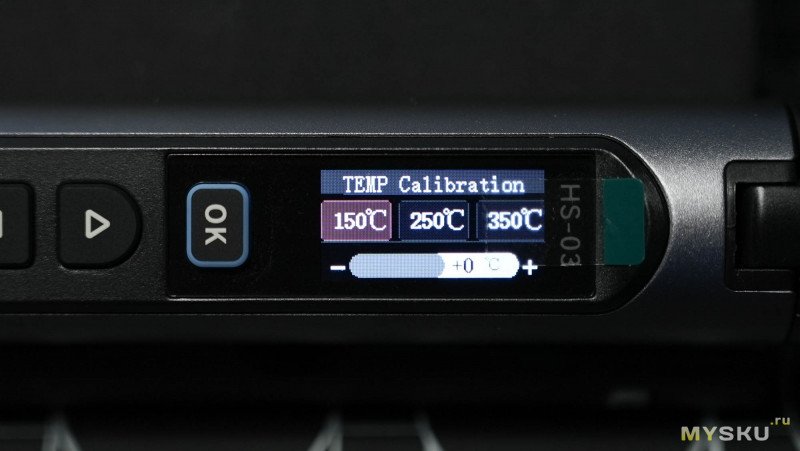

В настройках рукояти можно подобрать для себя шаг регулировки температуры (по кнопкам со стрелками), и откалибровать жало по трём точкам 150°C, 250°C и 350°C.

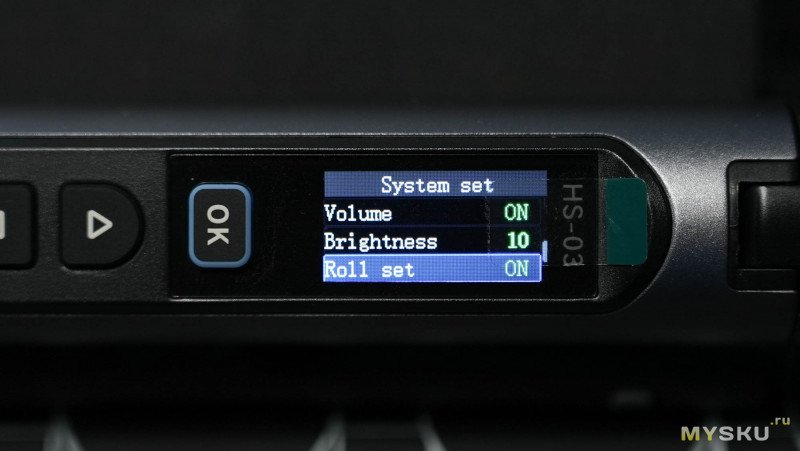

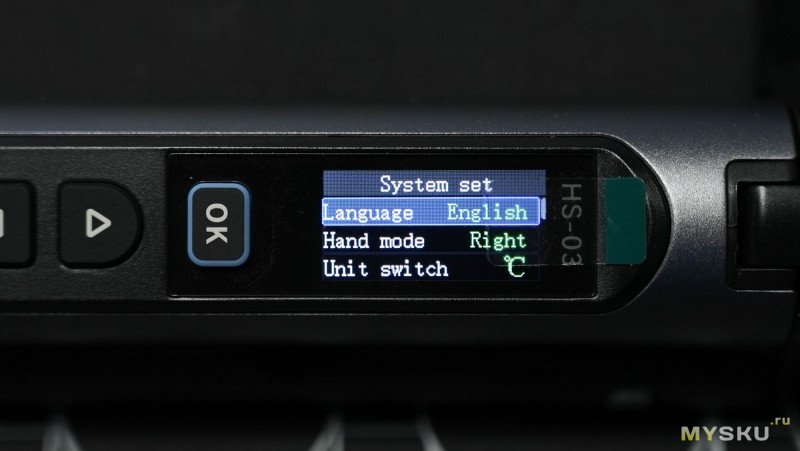

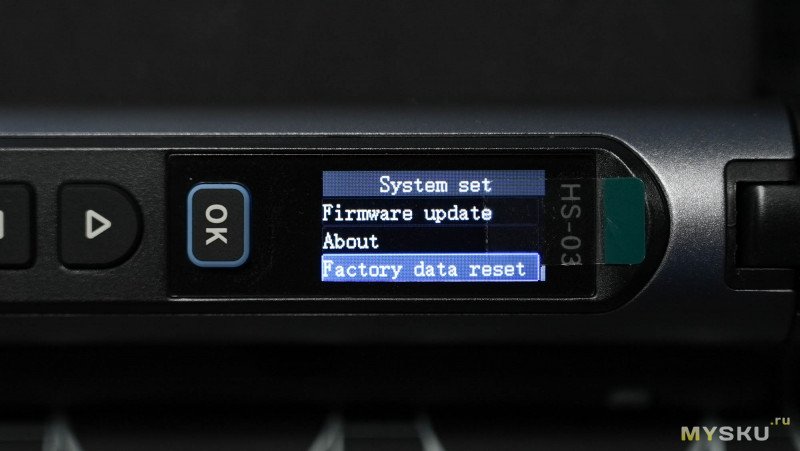

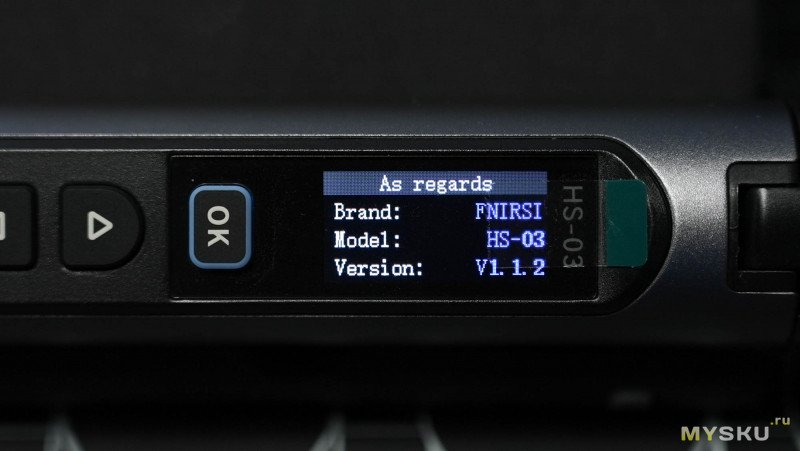

В системных настройках доступны смена языка (англ., кит.), переворот экрана на 180°С для левшей, единицы измерения температуры, звук, яркость подсветки, деактивация трещоточного регулятора, обновление прошивки, инфо о системе и сброс настроек.

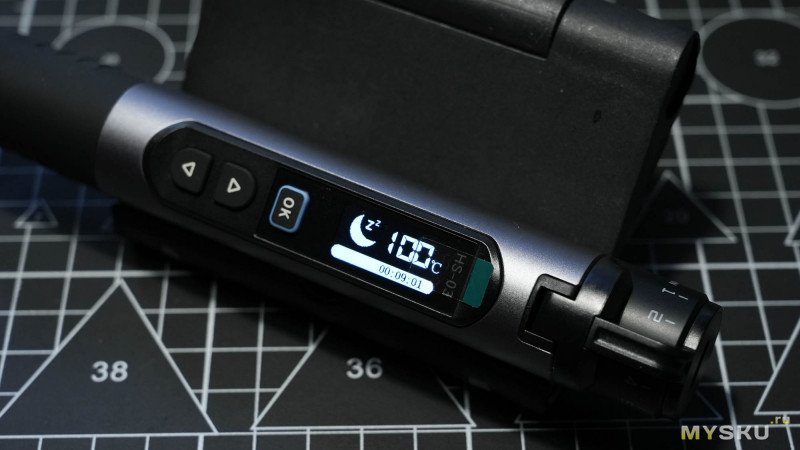

В спящем режиме на дисплее появится значок полумесяца и установленная в настройках температура жала для данного режима.

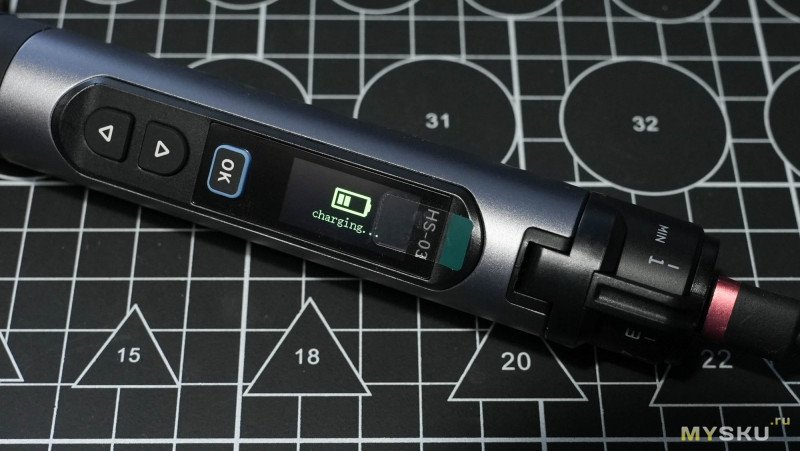

Во время зарядки встроенного аккумулятора на дисплее будет соответствующая иконка.

В работе, Тесты

Скорость разогрева до 300°С
Температуру набирает через 13 сек.
Пруток припоя 0.5мм плавится спустя 8 сек.

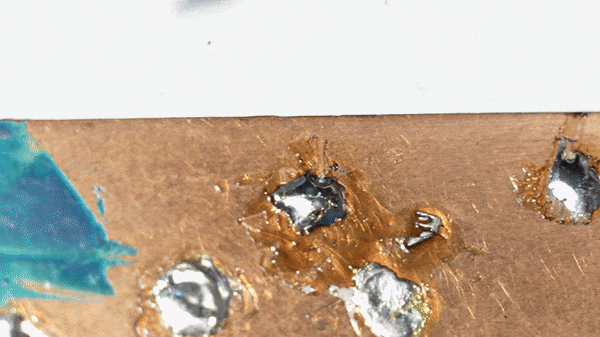

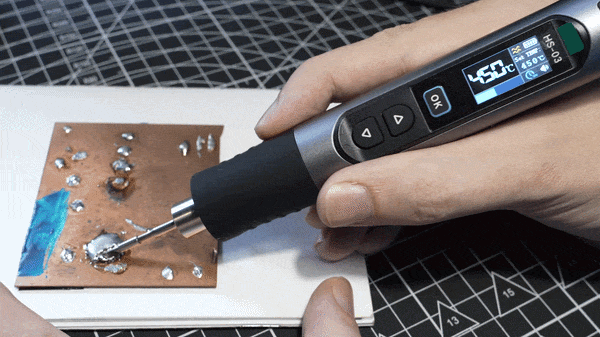

Небольшие капли припоя плавит быстро при 330°С


С каплями побольше тоже справляется

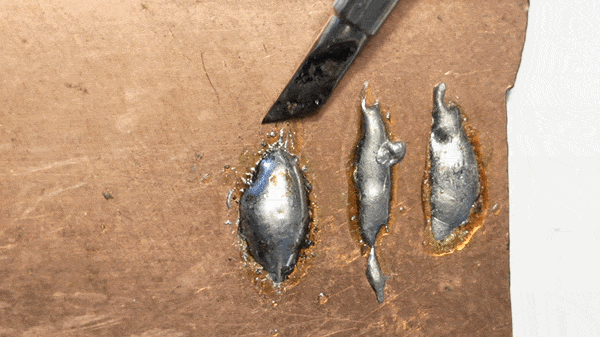

А вот с большими полигонами мощности 10Вт не хватает и паяльник не справляется. При попытке расплавить большое пятно припоя сильно падает температура. Но это и ожидаемо.


К более практичном сценариям.

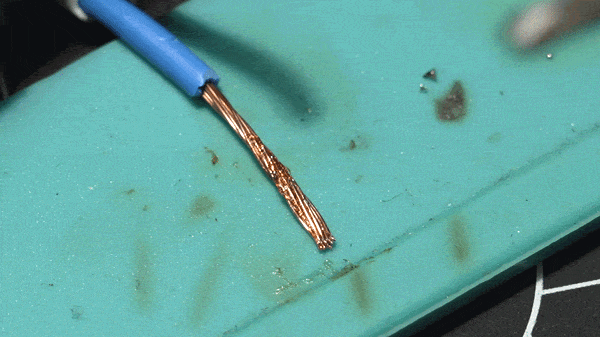

Лужение предварительно помазанного флюсом многожильного провода 0.75 мм²

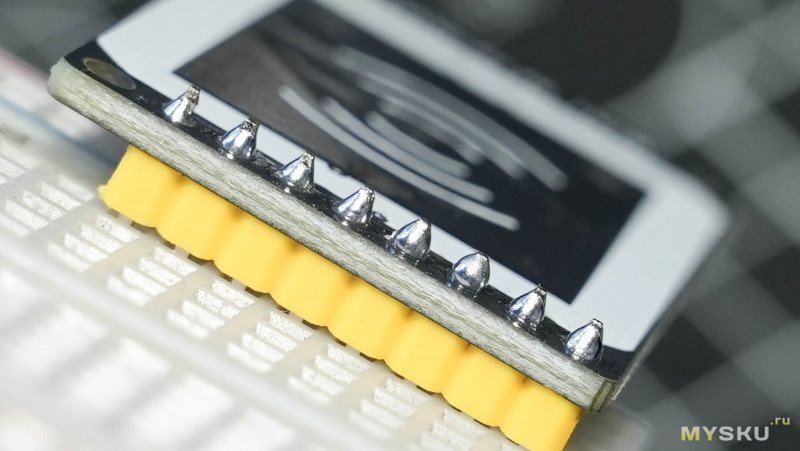

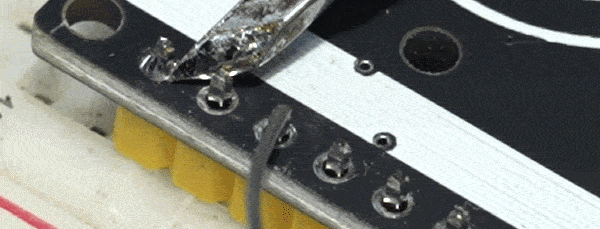

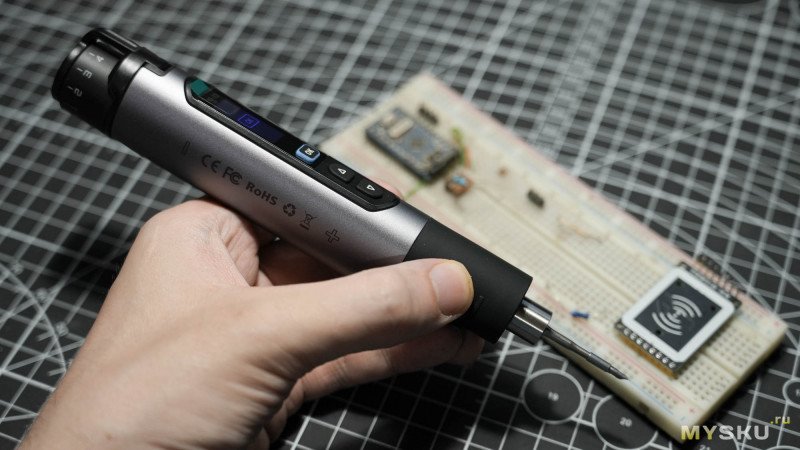

Припаивание гребёнки к плате RFID-считывателя. 330°С, флюс встроенный в припой. Здесь паял через маленький экран камеры, поэтому движения были не очень точны.

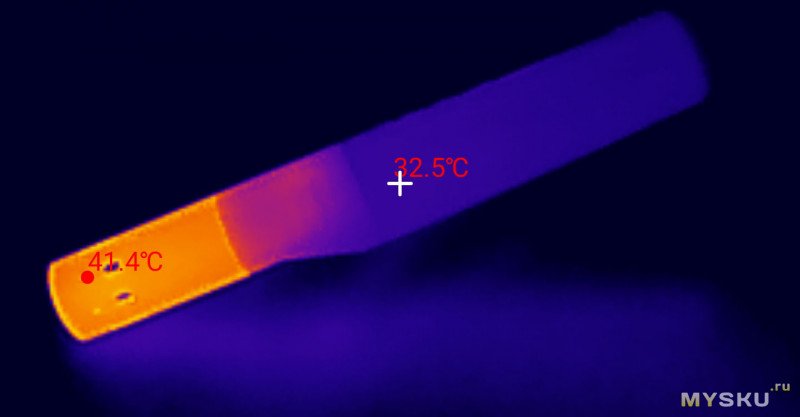

Термограмма нагрева

Основная нагретая область — в районе колпачка, скрывающего нагретое жало. Сторона с аккумулятором не подвержена сильному нагреву.

Итоги

Эксперимент с попыткой отвязать паяльник от внешних источников питания — интересный и нужный, так как у меня бывали сценарии, когда находясь на объекте, требовалось спаять между собой проводки, а возиться с запитыванием обычного USB-C паяльника было неудобно, так как длинного двустороннего USB-C кабеля в кармане не было (за ним надо было сходить), а питающий повербанк некуда было поставить или положить, пока работаю паяльником. Аккумуляторный паяльник избавляет от всей этой возни. Но он маломощен, поэтому его сценарии вижу такими:

— ардуино-тема и пайка периферии
— пайка SMD-элементов на плате
— лужение и пайка проводов до 1кв

Пайка ардуино-модулей, штыревых гребёнок, проводочков, припаивание светодиодов, учебная и тренировочная пайка DIY наборов девайсов (радиоприёмники, часы, светодиодные ёлочки). Для этих сценариев сабж подойдёт. Поэтому если рассматривать, как подарок ардуинщику — вполне.

Достоинства:

1) Собственно, сама идея беспроводного паяльника, когда не нужно искать ни розетку, ни таскать с собой повербанк, чтобы в определённый момент достать, включить и что-то мелкое запаять. Это архи-удобно.

2) Магнитный колпачок с резьбой по центру — можно закрепить её на опоре и использовать как стационарный холдер для паяльника, орудуя им всего одной рукой.

3) Маленький вылет жала, легче контролировать движения.

Среди минусов паяльника отмечу:

1) Отсутствие форсирования мощности свыше 10Вт при проводном подключении от блоков питания с быстрой зарядкой. Хотелось бы иметь эту возможность «разгонять» мощность при проводном запитывании от источников + задавать в системных настройках питающее напряжение и порог «турбо» режима, чтобы исключить уход блоков питания в защиту.

2) Толстая и тяжеловатая рукоять: во время больших паяльных сессий рука будет уставать.

3) Паяльник в колпачке нельзя положить в комплектный кейс. Только по отдельности.
