4615N - индикатор уровня заряда акумуляторный батареи 3S-12S
- Цена: ~1.5$
- Перейти в магазин
Индикатор уровня с расширенными возможностями и настройками. Есть на выбор с разным цветом цифр — красный/белый/синий/зеленый (для красного заявлено меньшее максимальное напряжение — 40В, остальные 55В) и он чуть дешевле.
Описание от продавца:
Упакован в запаянный антистатический пакет:
Включает 5сегментный индикатор уровня зеленого цвета (младший умеет мигать красным) и 3разрядный цифровой вольтметр с одним знаком после запятой, а так же кнопку включения. На плате есть маркировка JX-4615N-A3.
Размер 46.2*15.0*3.2(4.1 с проводами)мм
Включается от 2.8В, правдоподобное напряжение показывает от 3.5В. В диапазоне от 4 до 30В отклонения в пределах 0.1В, достаточно точен.
Обновляет показания 2 раза в секунду.
Есть защита от переполюсовки — питание подключено через диод.
Потребление растет в диапазоне 4-20В начиная с 4мА, выше 20В стабилизируется на уровне 13-15мА в зависимости от числа зажженных сегментов. Долговременно включенный от 20В становится тепленький. А вот так выглядит плата при 30В без корпуса — греется линейный стабилизатор, на котором рассеивается около трети ватта:
Выключенный потребляет небольшой, но на фоне bms уже заметный ток, так что оставлять его надолго черевато разрядом батареи и подключать надо после bms.
5В — 60мкА
10В — 90мкА
20В — 150мкА (~1300мАч в год)
30В — 210мкА
После подачи питания кратковременно зажигает все сегменты, далее секунду-две показывает выбранный режим и переходит в основной режим индикации, это происходит только если он был отключен от источника питания, а не при нажатии кнопки.
Кратковременное нажатие кнопки включает-выключает, мгновенно, так что скорее это не выключение, а сон.
Настройки вызываются длительным нажатием кнопки, далее коротким — переход к следующему параметру, длительное — вход в него, короткие — выбор значения, длинное — переход к следующему, длинное — выход.
В меню настройки есть 4 режима задания напряжений и еще пара пунктов:
Lxx — обычный 4.2В литий от 3-12s
Fxx — железофосфатный 3-14s
Pxx — свинцово-кислотный 12-48В с шагом в 12В
888 — произвольно настроенные нижнее/верхнее значения.
b-x — автоотключение через 10-60с с шагом в 10с, либо всегда включенный (0).
CAL — вроде бы режим калибировки,но как он работает непонятно, у продавца он не описан. При входе в него начинает мигать, на короткие нажатия не реагирует, от длинного перестает мигать, но более ничего не происходит. upd. в комментариях подсказали, что для калибровки нужно подать точные 30В, тогда процедура пройдет успешно, что отоюбражается миганием сегмента «100%». Не имея такого источника лучше не трогать.
Настройки при отключении питания сохраняются.
Соответствие процентного индикатора и напряжений, диапазон задан вручную, 20/40/60/80/100%%:
10-20: 11.1/14.0/16.0/18.0/20.0В
напряжения, с которых загорается 20% и 100% в некоторых предустановленных режимах:
L03: 10.0/12.5В
L05: 16.6/20.8
F03: 9.2/10.2
P24: 21.4/26.5
P36: 32.2/(лбп больше не умеет)
Приложенный к аккумуляторам (макитоподобный и 3s2p светофороподобный) для понимания куда его можно попытаться пристроить:
Размеры в сравнении с другими видами индикаторов:
Плата к накладке закреплена на 4х оплавленных шпеньках.
Внутри видны:
s4 — диод шоттки 1N5819 на 40v, так что выше обратное напряжение подавать не стоит.
7680/E33 — стабилизатор на 3.3V, MD7680, вход до 60В, wmsc.lcsc.com/wmsc/upload/file/pdf/v2/lcsc/2411121401_Shanghai-Mingda-Microelectronics-MD7680EC0QA3_C42377927.pdf
puya f002bf15/4h6hs1a — микроконтроллер
семисегментный индикатор собран на отдельных светодиодах.
Индикатор интересный, но для инструментальных батарей великоват и имеет достаточно высокое потребление в выключенном состоянии. По мелочи — низкая скорость обновления, если хочется посмотреть просадку в динамике, он не поможет.
Описание от продавца:
Упакован в запаянный антистатический пакет:
Включает 5сегментный индикатор уровня зеленого цвета (младший умеет мигать красным) и 3разрядный цифровой вольтметр с одним знаком после запятой, а так же кнопку включения. На плате есть маркировка JX-4615N-A3.
Размер 46.2*15.0*3.2(4.1 с проводами)мм
Включается от 2.8В, правдоподобное напряжение показывает от 3.5В. В диапазоне от 4 до 30В отклонения в пределах 0.1В, достаточно точен.
Обновляет показания 2 раза в секунду.Есть защита от переполюсовки — питание подключено через диод.
Потребление растет в диапазоне 4-20В начиная с 4мА, выше 20В стабилизируется на уровне 13-15мА в зависимости от числа зажженных сегментов. Долговременно включенный от 20В становится тепленький. А вот так выглядит плата при 30В без корпуса — греется линейный стабилизатор, на котором рассеивается около трети ватта:
Выключенный потребляет небольшой, но на фоне bms уже заметный ток, так что оставлять его надолго черевато разрядом батареи и подключать надо после bms.5В — 60мкА
10В — 90мкА
20В — 150мкА (~1300мАч в год)
30В — 210мкА
После подачи питания кратковременно зажигает все сегменты, далее секунду-две показывает выбранный режим и переходит в основной режим индикации, это происходит только если он был отключен от источника питания, а не при нажатии кнопки.
Кратковременное нажатие кнопки включает-выключает, мгновенно, так что скорее это не выключение, а сон.
Настройки вызываются длительным нажатием кнопки, далее коротким — переход к следующему параметру, длительное — вход в него, короткие — выбор значения, длинное — переход к следующему, длинное — выход.
В меню настройки есть 4 режима задания напряжений и еще пара пунктов:Lxx — обычный 4.2В литий от 3-12s
Fxx — железофосфатный 3-14s
Pxx — свинцово-кислотный 12-48В с шагом в 12В
888 — произвольно настроенные нижнее/верхнее значения.
b-x — автоотключение через 10-60с с шагом в 10с, либо всегда включенный (0).
CAL — вроде бы режим калибировки,
Настройки при отключении питания сохраняются.
Соответствие процентного индикатора и напряжений, диапазон задан вручную, 20/40/60/80/100%%:
10-20: 11.1/14.0/16.0/18.0/20.0В
напряжения, с которых загорается 20% и 100% в некоторых предустановленных режимах:
L03: 10.0/12.5В
L05: 16.6/20.8
F03: 9.2/10.2
P24: 21.4/26.5
P36: 32.2/(лбп больше не умеет)
Приложенный к аккумуляторам (макитоподобный и 3s2p светофороподобный) для понимания куда его можно попытаться пристроить:
Размеры в сравнении с другими видами индикаторов:
Плата к накладке закреплена на 4х оплавленных шпеньках.
Внутри видны:s4 — диод шоттки 1N5819 на 40v, так что выше обратное напряжение подавать не стоит.
7680/E33 — стабилизатор на 3.3V, MD7680, вход до 60В, wmsc.lcsc.com/wmsc/upload/file/pdf/v2/lcsc/2411121401_Shanghai-Mingda-Microelectronics-MD7680EC0QA3_C42377927.pdf
puya f002bf15/4h6hs1a — микроконтроллер
семисегментный индикатор собран на отдельных светодиодах.
Индикатор интересный, но для инструментальных батарей великоват и имеет достаточно высокое потребление в выключенном состоянии. По мелочи — низкая скорость обновления, если хочется посмотреть просадку в динамике, он не поможет.
Самые обсуждаемые обзоры
| +151 |
8330
143
|
| +28 |
2665
121
|
| +69 |
2288
61
|
| +50 |
2700
55
|
Весьма кстати. Как раз обратил внимание на эту новинку на Али, хотел уже заказать на попробовать и тут ваш обзор.
Теперь вижу что не стоит — габариты и потребление в покое разочаровывает.
взял больше на посмотреть, размеры изначально намекали на ограниченную применимость.
большинство пользователей в душе не догоняют что там за напряжения.
p.s. у 0.28" вольтметров в таком применении есть различия — у скорость включения от момента подачи питания заметно отличается.
Лет 6 назад брал такой, примерно по той же причине.
Вольтметр до 60 вольт, индикатор — вроде от 3S до не помню сколько, длина столбика от напряжения — пилообразная, т.е. настраивать не надо, полная шкала будет при s*4.2В.
Ну, относительно интересный…
Но не видно что он из себя представляет в глубь. Скорее всего стандартный корпус для подобных показометров
Да, так и есть
интересно, у остальных другой, более высоковольтный, стабилизатор или ниже ток светодиодов и вопрос в его нагреве?
Покупаю фару 12-36, на коробке: 12-80, но гарантировать продавец не желает 80.
Проверить просто — разобрать и посмотреть спеки на микросхему драйвера понижайки внутри.
Понижающий стабилизатор, может стабилизировать как ток, так и напряжение. Или оба сразу.
И с телефоном какие проблемы? Поставил крепление и смотри там навигацию и инфу с BMS, вроде андроид давно умеет делить экран на 2 части для двух приложений. Это кроме того, что есть ручки газа и индикатором напряжения, а можно и экранчик который по UART общается с BMS (там и потребляемый ток смотреть можно).
жалко трясти
есть, но не у всех
стОит, как сама плата смарт бмс, если урезанная, а полная, так вообще…
Так оно не рассчитано для крепления на руль, там даже полноценного корпуса нет, не говоря о креплении. Кроме того есть большие сомнения, что эти светодиодики будут нормально видны на руле в солнечный день.
разумеется за эту цену, но наши руки не для скуки)
тут например есть, некоторые даже и с креплением.
правда вопрос к какой именно они bms, ну и цена раза в 2 выше.
p.s. с другой стороны вот велосипедный 10s4p аккум с jbd'шной bms, с прошлого сезона лежит и ею саморазряжается. адекватность показаний, прямо скажем, так себе. причем при разряде рабочими токами было впечатление, что коррекция текущей емкости по напряжению есть, здесь же ее очевидно нет.
На али конечно дороже, но там же ещё доставка входит 1200 руб
так в таком случае лучше купить, какую-нибудь esp32 c экранчиком, как у смартчасов, и показывать, что там bms выдаёт по UART.
Вот по вашей ссылке:

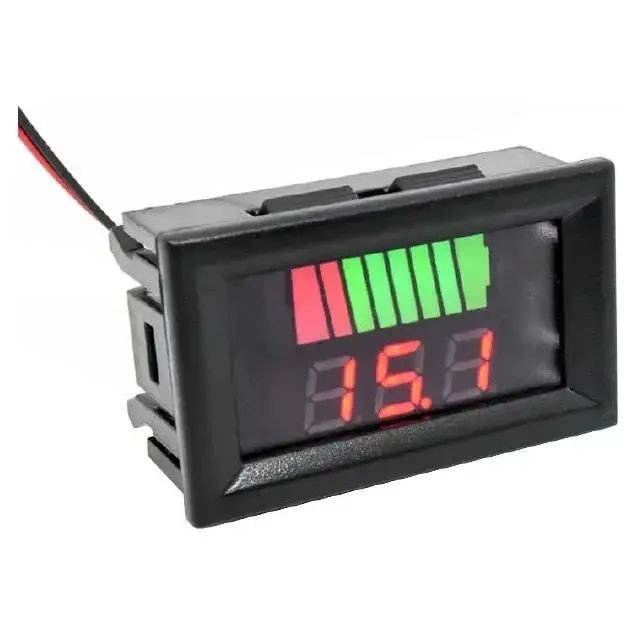

вот за 689 рублей
