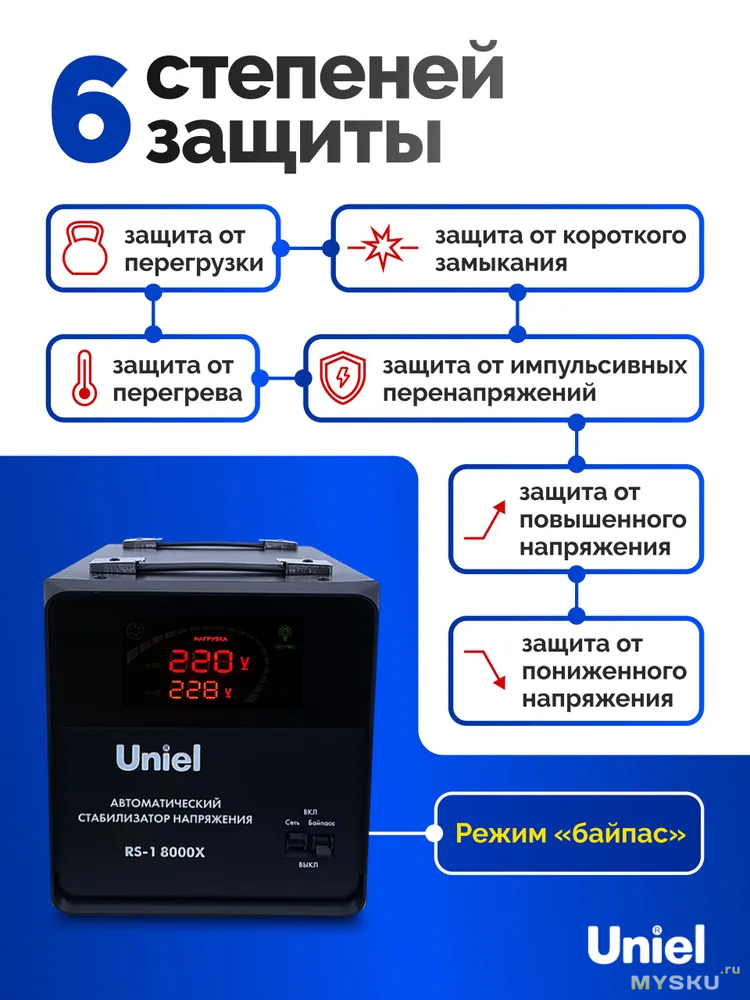

Стабилизатор напряжения Uniel 8000ВА 220в.
- Цена: покупал за 12466р. продавец уже поднял цену.
- Перейти в магазин
Купил стабилизатор. На карточке продавца все устроило. И если бы все соответствовало картинке то и обзора и не было. Но суровой действительности плевать на картинки. Внутренний мир Uniel 8000ВА присутствует. Упаковка внушает уважение.
коробка в коробке, это круто. Дальше тоже красота.
Попытка воспользоваться 24,5см высоты этого устройства не увенчалась успехом. Ну ни как он не помещался в запланированное для него место высотой в 25,2см. Поцарапаный потолок никто не заметит.Странно, ну ладно. Просто открутить ручки сверху не вышло. Значит минус гарантия.
Дальше внутренний мир. Надеюсь кому то поможет
На плате видны не установленные элементы, получается что эта плата может управлять 7 релюшками, а в наличии 4. Значит либо плавность регулирования, либо диапазон напряжений можно улучшить. Только прошивку под эти 7 ступеней регулирования взять негде.
а вот и секретная мелкосхема. Дальше то, ради чего все это затевалось.
Как то так. Если будет желание купить это поделие, не поленитесь разобрать и подтянуть контакты.
Силовые провода не магнитятся, это плюс. Реле тоже по току в своем режиме 40А работают. На трансформаторе никаких наклеек не увидел. Может снизу была.
P.S. добавляю фотки нагрузки.

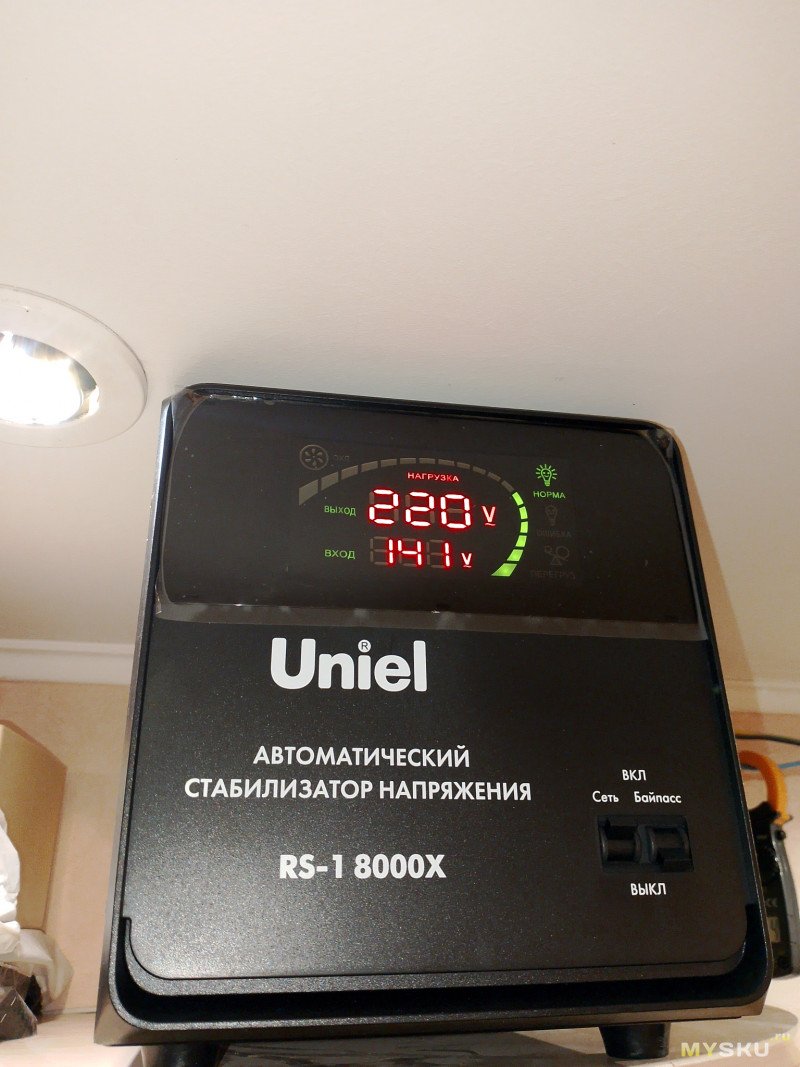

это что показывает передняя панель

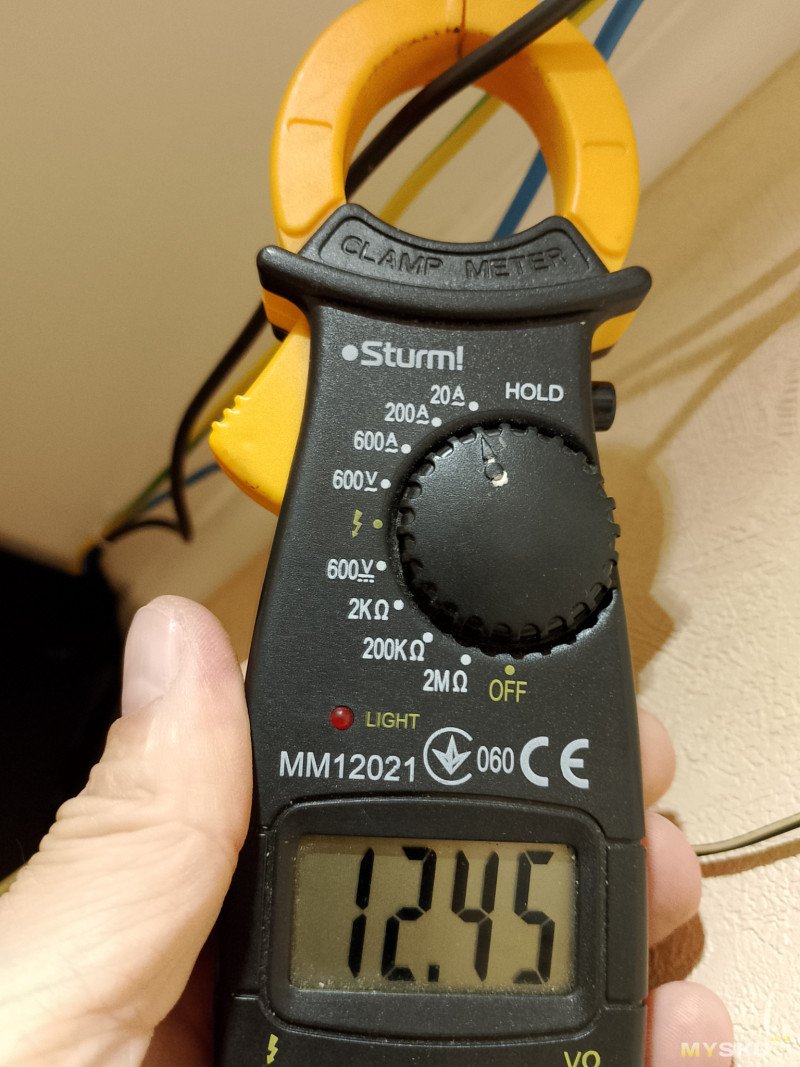

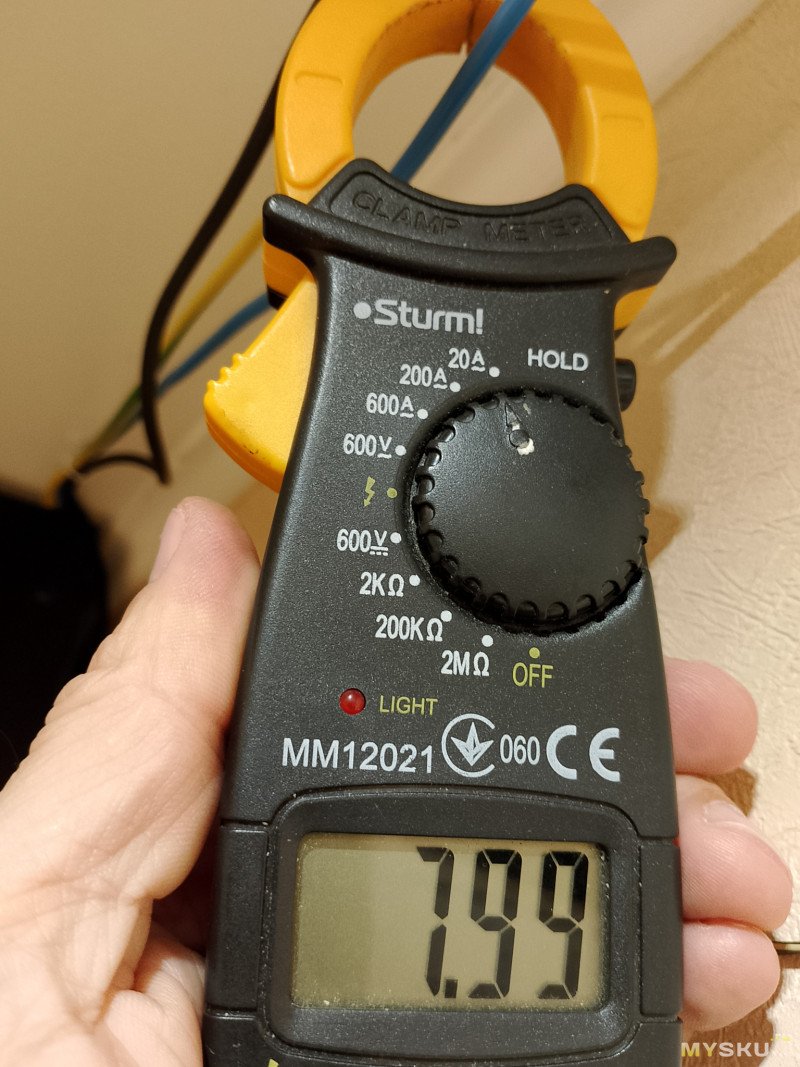

это ток на выходе
это ток на входе.
коробка в коробке, это круто. Дальше тоже красота.Попытка воспользоваться 24,5см высоты этого устройства не увенчалась успехом. Ну ни как он не помещался в запланированное для него место высотой в 25,2см. Дальше внутренний мир. Надеюсь кому то поможет На плате видны не установленные элементы, получается что эта плата может управлять 7 релюшками, а в наличии 4. Значит либо плавность регулирования, либо диапазон напряжений можно улучшить. Только прошивку под эти 7 ступеней регулирования взять негде.а вот и секретная мелкосхема. Дальше то, ради чего все это затевалось. Как то так. Если будет желание купить это поделие, не поленитесь разобрать и подтянуть контакты. Силовые провода не магнитятся, это плюс. Реле тоже по току в своем режиме 40А работают. На трансформаторе никаких наклеек не увидел. Может снизу была.P.S. добавляю фотки нагрузки.
это что показывает передняя панель это ток на выходе это ток на входе.
Самые обсуждаемые обзоры
И фото с вентиляционными отверстиями, вот и попутал. Показалось что это уже со снятыми ручками вид.
У меня комп с БП Seasonic даже «проскакивал» мгновенные провалы напряжения, когда лампочки накаливания подмигивали, ему хоть бы что, пролетал видать на конденсаторах.
Хотя, если в хозяйстве много старой техники, особенно с трансформаторами на входе ИП, такое решение оправдано. Главное, соседям не говорить, что у вас так сделано, т.к. в слабой сети вы им вредите неслабецки:)
на нее идет вполне себе приличный ток даже если нет нагрузки, если она не в байпасе.
Я не понял — в итоге стабилизатор устроил или нет? Ну и неплохо бы хоть какое-никакое тестирование…
PS А за потроха — спасибо.
PPS Очень странно что он «разработан для российских электросетей» когда в РФ рекомендованное напряжение 230 вольт. А у него 220.
Но вот провод в нахлёст в нескольких местах на трансформаторе несколько расстраивает. И равномерности в накрутке витков хотелось бы побольше.
PS Очень давно гонял ресанту(там у одного реле пайка отвалилась и стабилизатор в ошибку уходил) через латр, примерно те-же яйца сначала напряжение соответствует контрольному вольтметру, потом как только достигает ~200 скачок на 220, дальше несколько щелчков реле и как только за 230 на выходе снова показывает то-же что и вольтметр. Такие дела.
а то эти китайские реле напряжения сохнут конденсаторами и завышать начинают, проверяйте мультиметром TrueRMS
Это типовое значение для силовых реле такого класса с контактами из серебряного сплава (AgCdO, AgSnO₂ и т. п.): оно гарантирует малые потери мощности и нагрев при токах до 40–50 А.
вот что Алиса про эти реле накопала.
В общем я бы поискал хотя бы даташит на эти реле.
Можно ещё попробовать померять сопротивление если у них есть нормальнозамкнутый контакт.
Это типовое значение для силовых реле такого класса с контактами из серебряного сплава (AgCdO, AgSnO₂ и т. п.): оно гарантирует малые потери мощности и нагрев при токах до 40–50 А.
вот что Алиса про эти реле накопала.
Так и теплоотвод есть на корпус и вентилятор присутствует. Вроде на фотках видна конструкция.
как-то смотрел на сопротивление сетевых рокерных выключателей — с новья, пока ими под током не пощелкаешь, все печально.
Но если подплавление будет происходить на постоянной основе, контакты долго не протянут.
4 ватта для большого реле — ни о чем, но 160 — хана. Даже при сопротивлении 50 мОм получится 80 Вт. Таки да, 8 кВт для него многовато. Хотя если кратковременно, то может и выживет. Надо смотреть даташит на релюху.
Купил «Ресанту», через 1.5 года (гарантия ёк) она «выпустила волшебный дым» из управляющей микросхемы. Купил другой стаб, не помню какой.
В планах найти время прозвонить обмотки трансформатора «Ресанты» и сделать просто понижайку на ~15 вольт, без реле. От слишком высокого напряжения защитит реле напряжения.

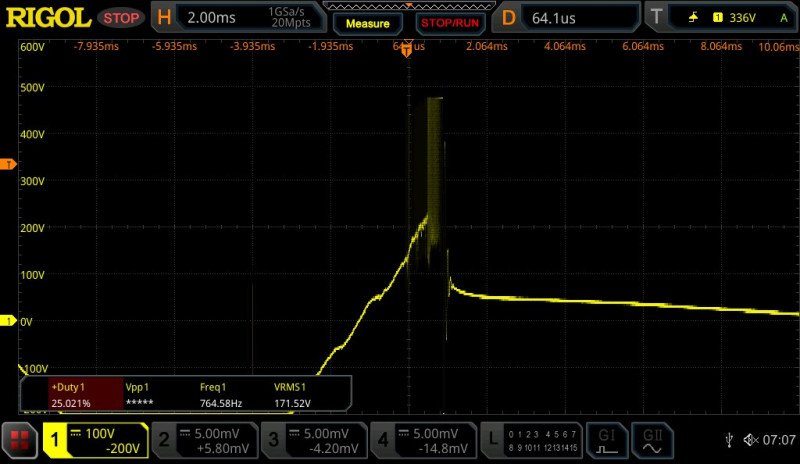

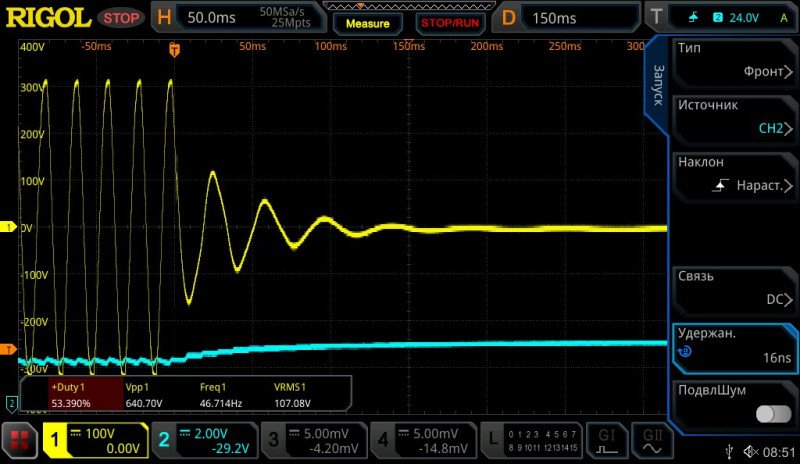

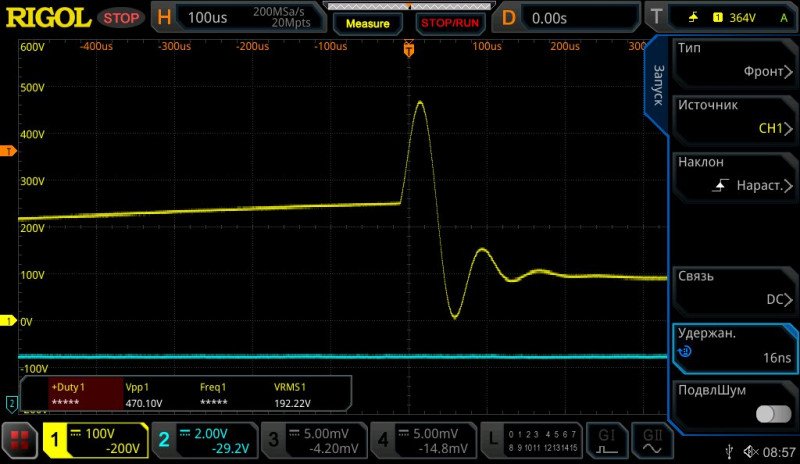

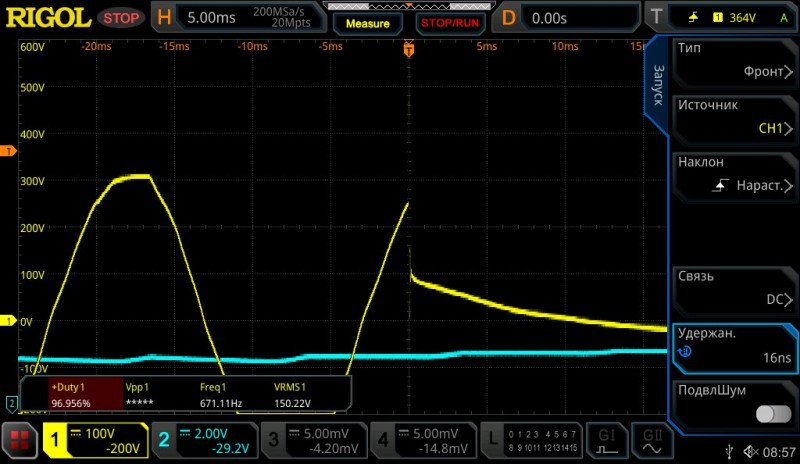

И если присмотреться, то видно на нарастающей(спадающей) горке около 50-70 вольт небольшой сдвиг, это как раз начинается потребление техникой с импульсными блоками питания с активным корректором мощности.

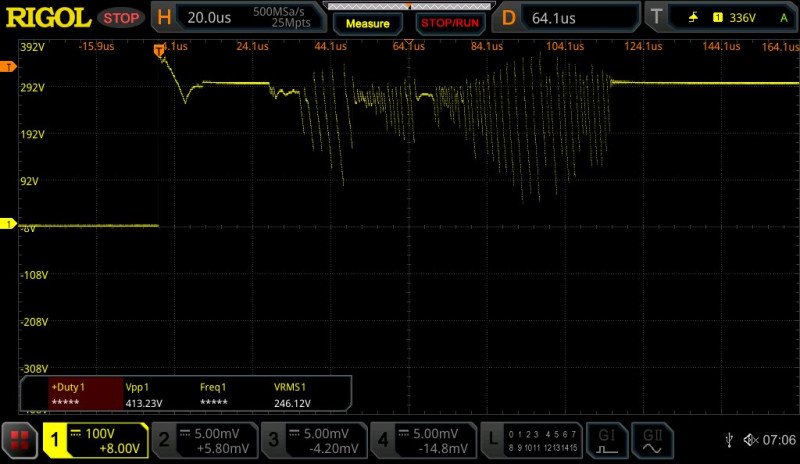

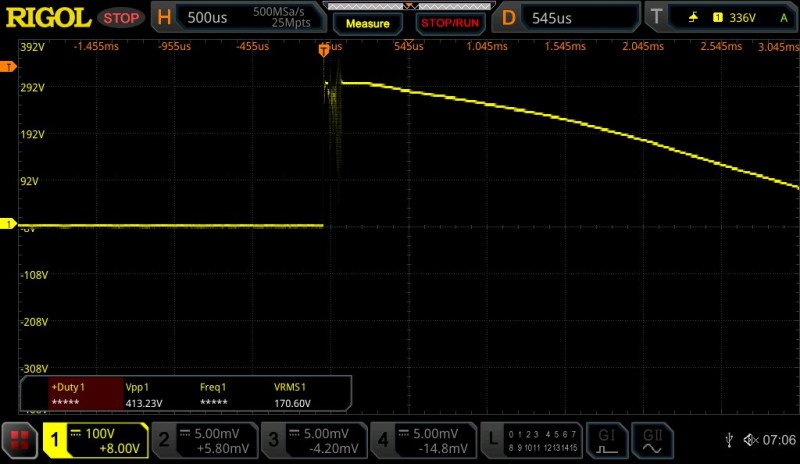

перевожу на русский язык, как импульсная техника заряжала свои кондесаторы до 310в через диодный мост так и будет заряжать, даже если RMS превышено на 20 вольт. А всем асинхронным моторам на напряжение +-30в пофиг
и второй момент, чем вы смотрите превышение?

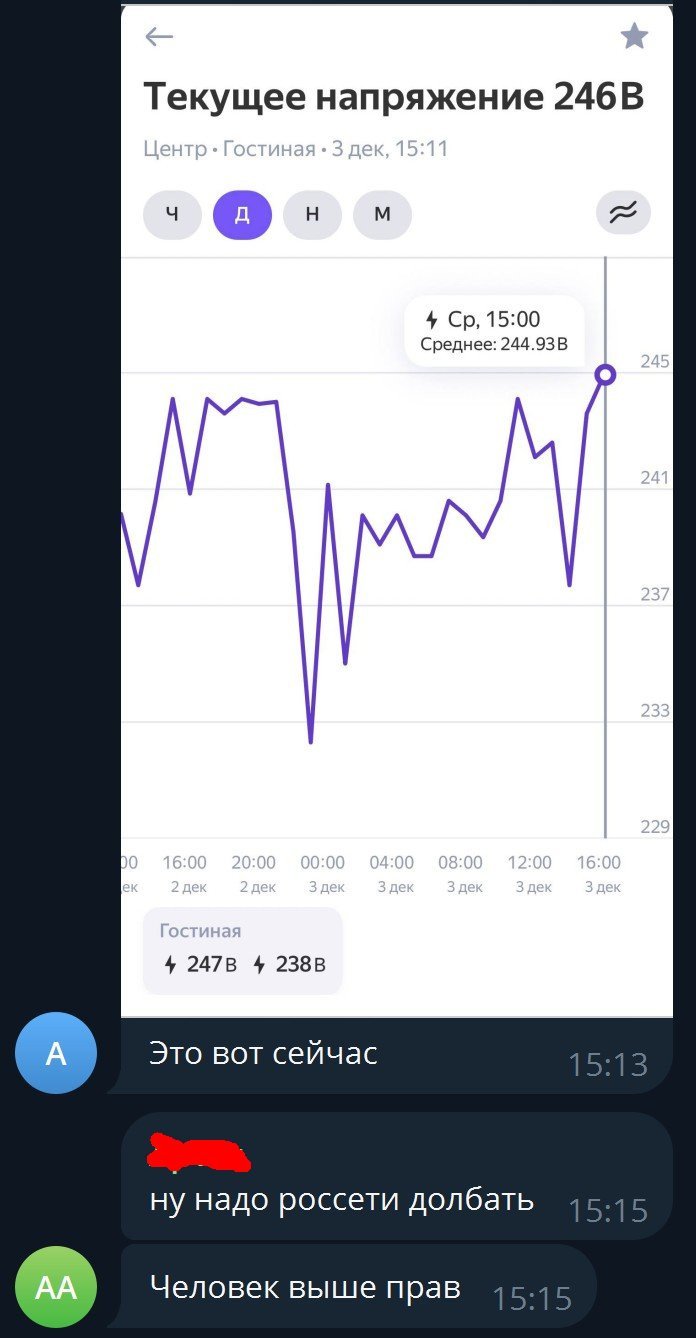

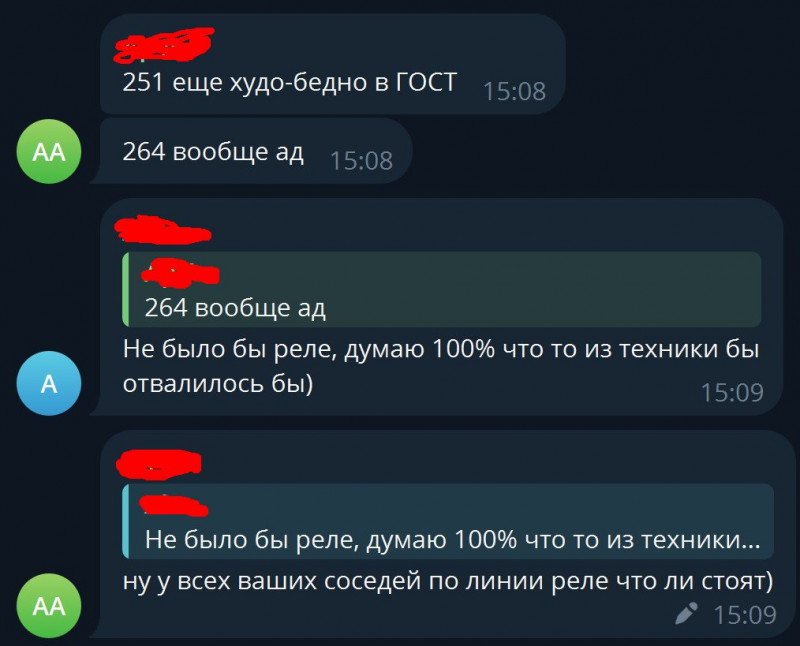

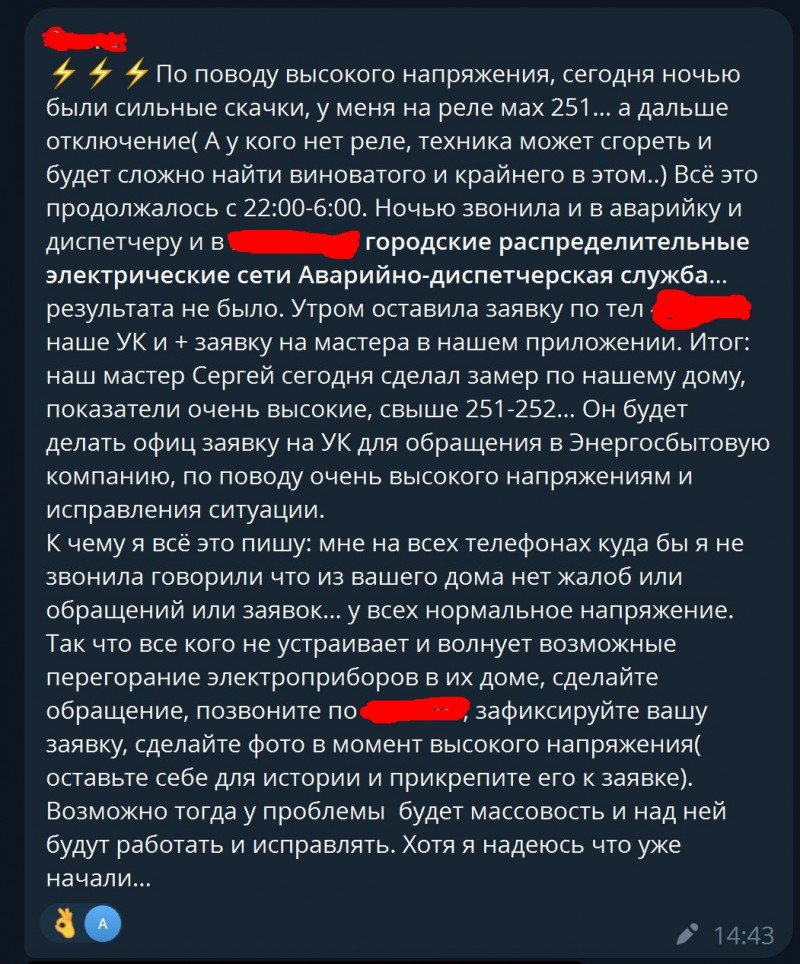

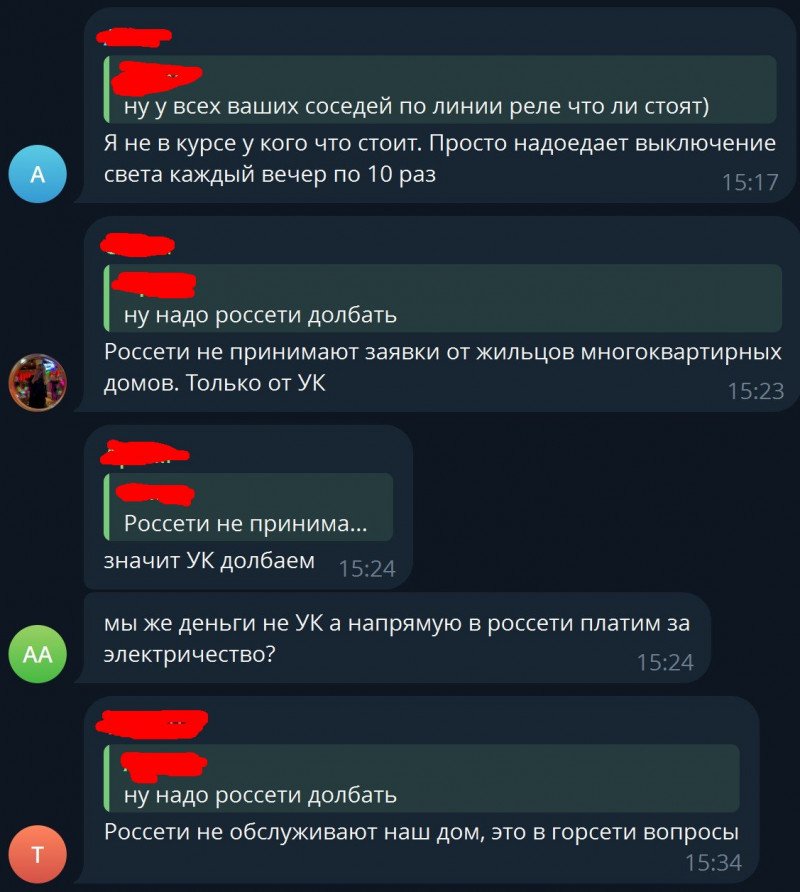

У меня так в чате ЖК такие степашки мало того что паникуют от китайских показометров, так они на полном зеръёзе не останавливаются писать в чат… потом на основе этих своих китайских показометров пишут заявки в россети…

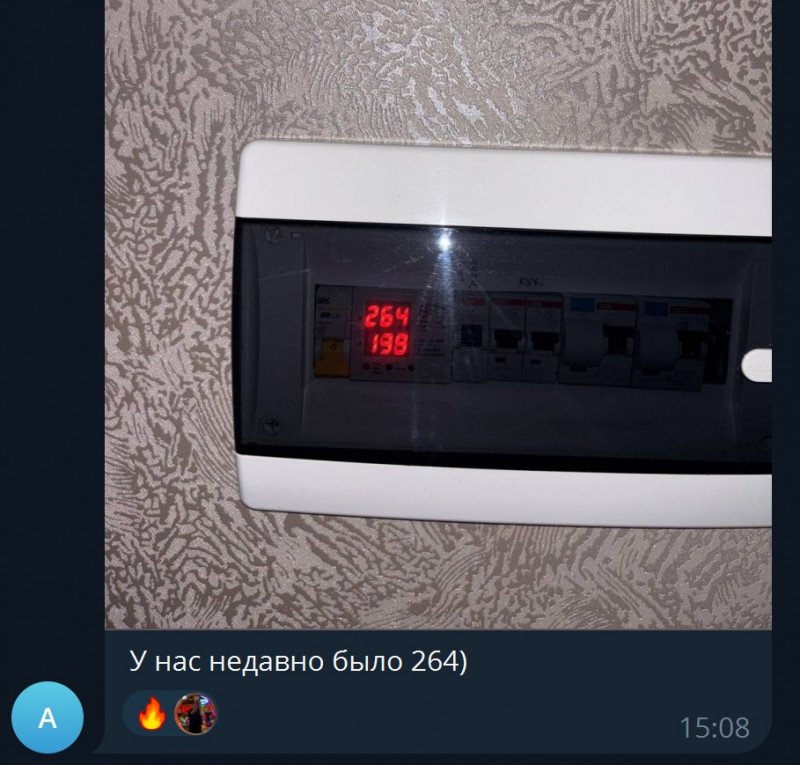

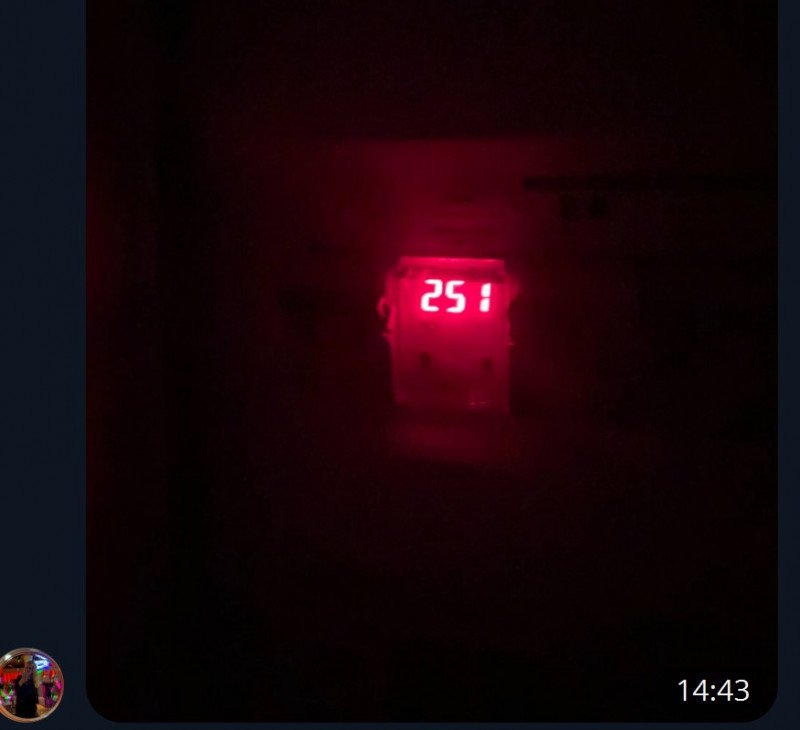

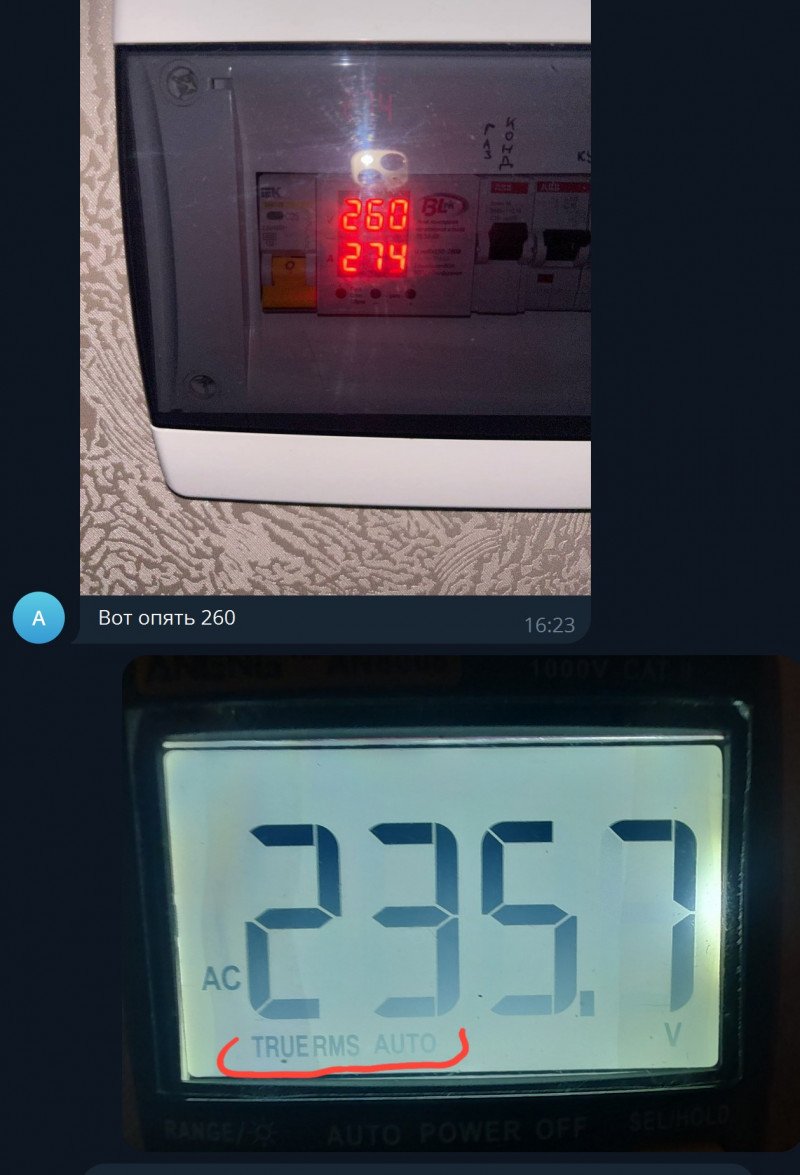

ждал момента когда опять панику поднимут и выложил реальное напряжение. и вы знаете? я не электрик, но у всех всё сразу нормализовалось ^-)

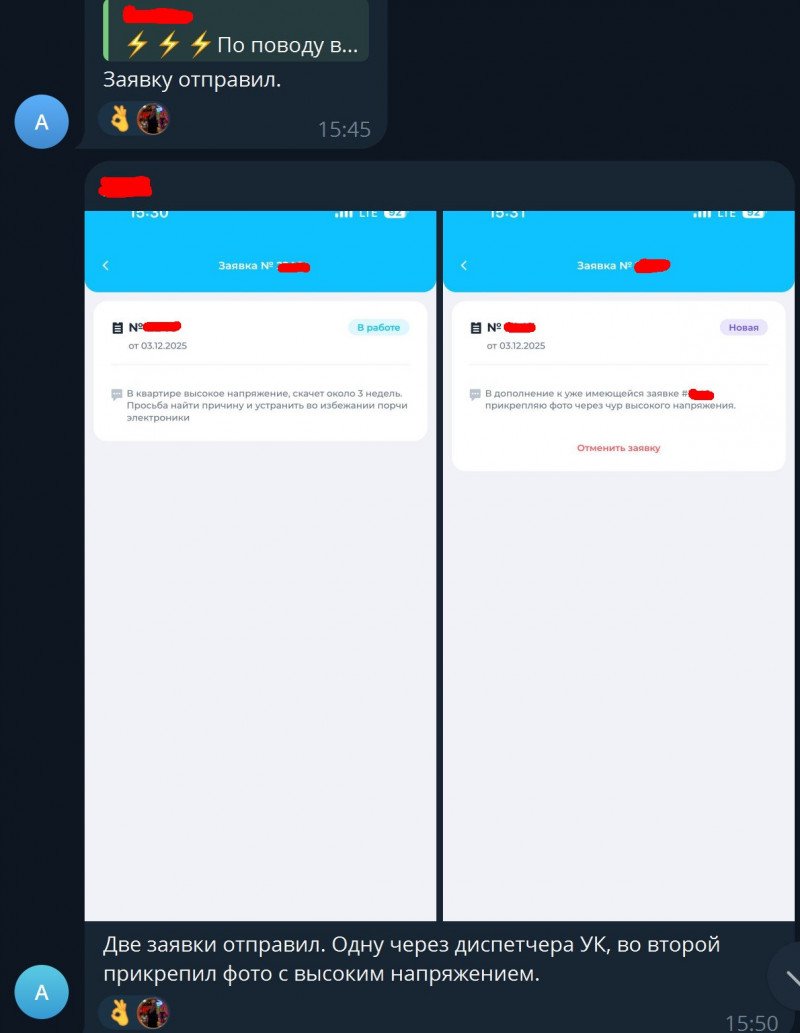

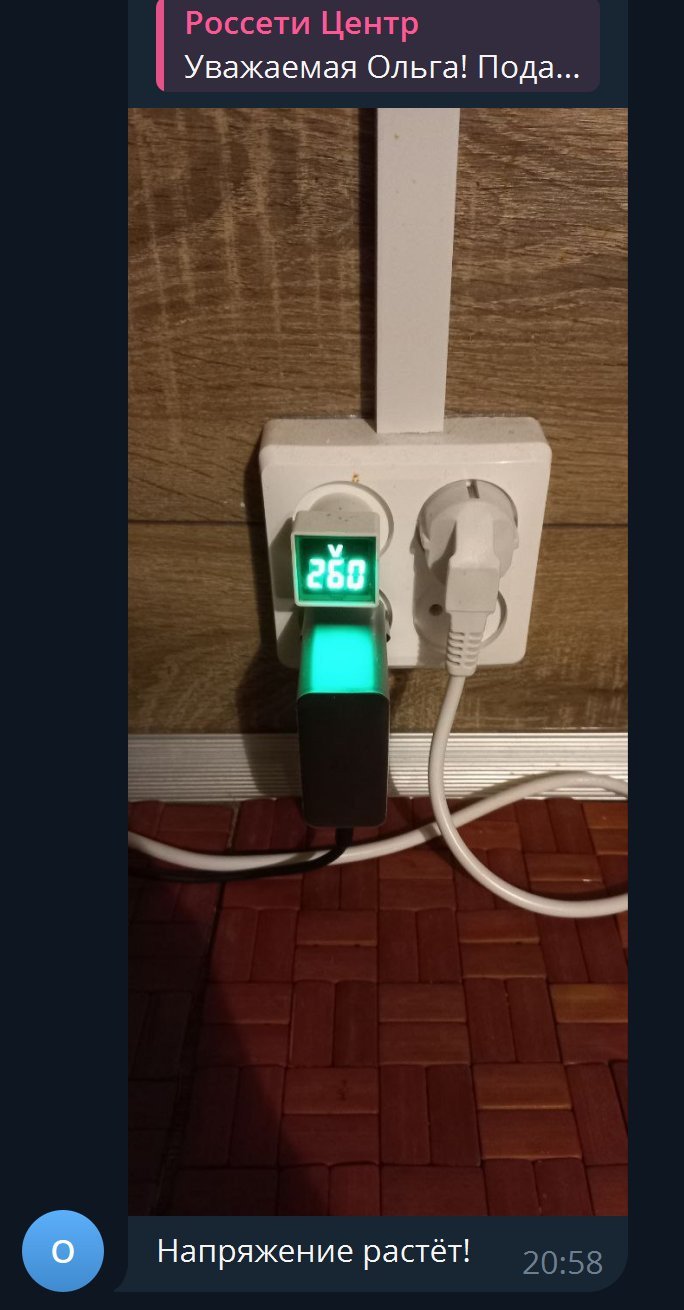

А это на полном серьезе пишут в официальные каналы россетей, народ настолько отупел
поэтому меня терзают смутные проблемы тут писателей, о жалобах на напряжение в сети… а не степашки ли вы часом? и почти хватаясь за живот, не на основании этик показометров вы там стабилизаторы покупаете?
проблеме как бы лет 10+, но всё равно все упрямо всему верят.

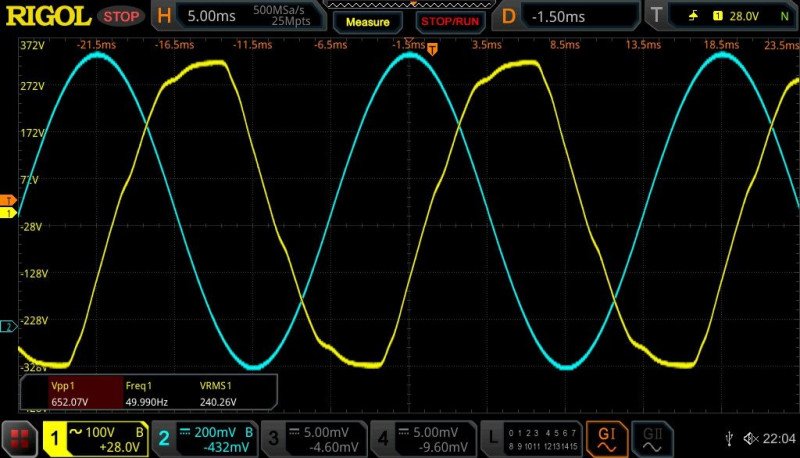

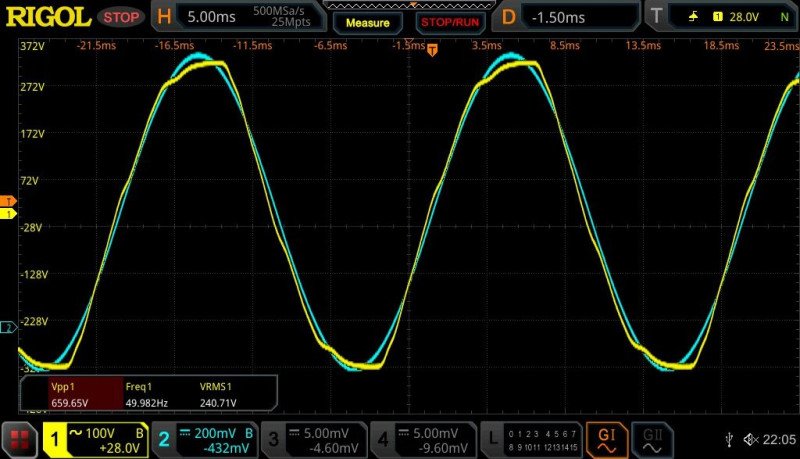

Вот пожалуйста, пром. предприятие с большим количеством эл. двигателей и ИмпБП. В данную колодку не включено ни единого потребителя с активной нагрузкой (комп. принтер, УПС, ЛЕД освещение)
ibb.co/WNN6NNbk
Вы вообще поняли посыл моего сообщения? Нет! И очень хорошо что вы написали, теперь объясню всем кто так же как и вы — не поняли

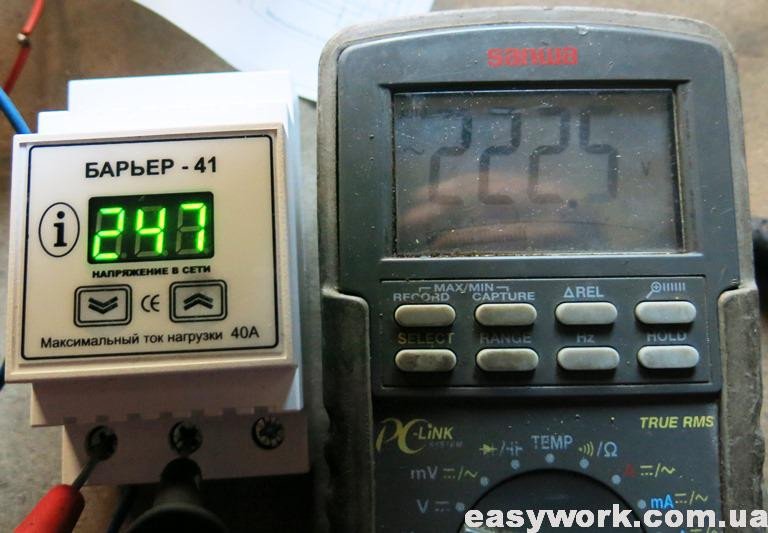

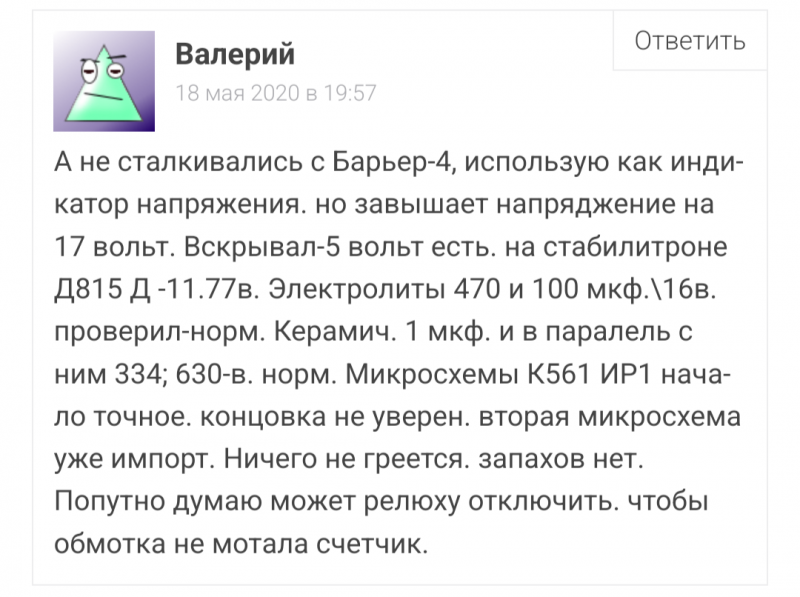

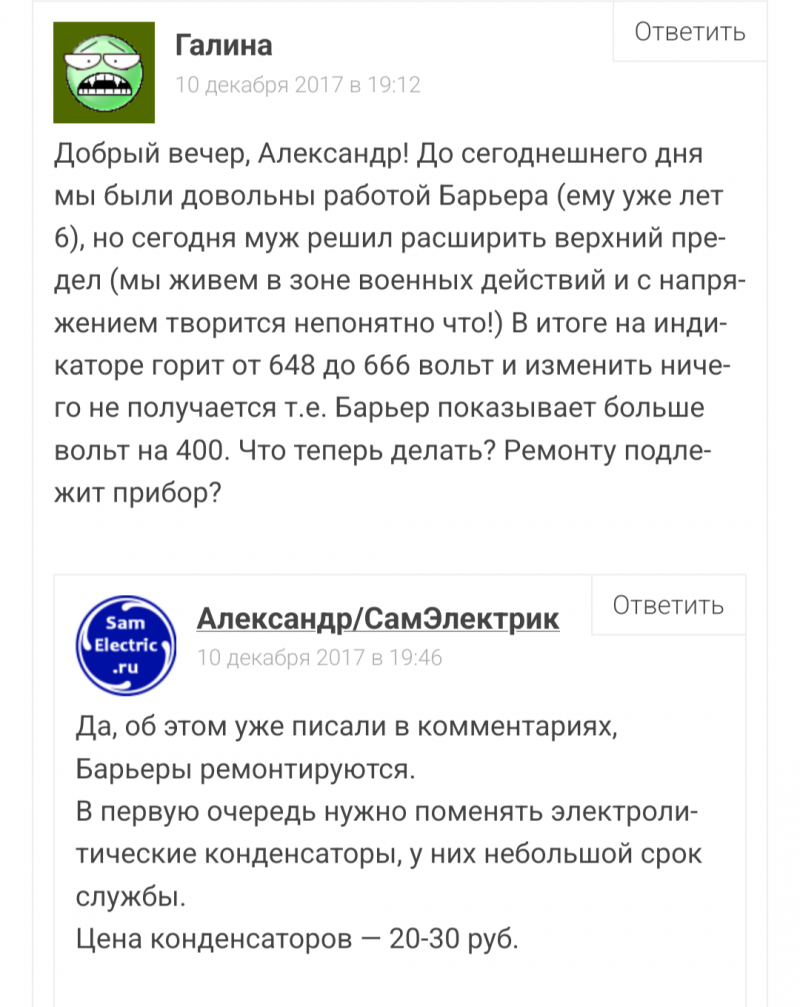

Несколько раз писал что в показометрах высыхают электролиты, привёл даже ссылку по отдельному реле напряжения.
Немного шевелим мозгами и понимаем, что проблема появляется спустя несколько лет, у людей эти реле стоят 3...5 лет, и начинают щёлкать реле отключать потребителей, ломать бытовые приборы в квартире, из за своего ошибочного измерения своим как вы говорите тру-рмсным вольтметром.
И они не задаются вопросом… в чём проблема. Они как потребители КУПИЛИ и всё, и все кругом идиоты, идиоты в россетях, идиоты в энергосбытовых и начинают своей тупостью долбить в серьезные учреждения. отвлекая реально своей тупостью — время людей, которые тоже скорее всего могут быть туповаты и поедут проверять, но уже нормальными приборами, и напишут бумагу по заявке — всё в норме.
потому эти потребители степашки, озонмены, или как ещё… видя не решаемую проблему — покупают СТАБИЛИЗАТОРЫ, и исходят из того что всё в этом мире можно тупо купить и дальше лежать на диване.
Жаль нельзя мозгов купить, и нельзя купить абонемент не в качалку жоп, а качалку своей головешки.
все картинки осциллографа, и вольтметра трушного и эти бытовые инвалиды из чата сделаны ещё в прошлом году, в период одного часа. почему я это сделал? да они начали реально моросить гос компании. Аллё? Есть кто дома?
то что я выложил — это архивы из истории чата. как бы много чести ради какого то обзора в комментах доставать осцил и плясать в розетке. не находите? просто перевыложил уже давнюю инфу. потому что тупость она была, есть и будет.
поверьте — надо. они поголовно везде пишут свою ересь, и вокруг себя собирают толпы таких де идиотов с показометрами.
А по вашему случаю, говорю… у вас свежая кнопка, ещё не высохли электролиты, и новые изделия конечно проверяют перед продажей. Главное что? отходил свой гарантийный цикл. А ещё в этих изделиях в паспорте написан срок службы, и пади там 5 лет в лучшем случае.
Поэтому приборы измерительные поверяют. Нет ничего стабильного.
и не уходя от вашего случая
это вообще другое направление, заводы покупают шкафы с конденсаторами
(установки компенсации реактивной мощности), дабы приструнить гулящие токи и меньше платить за эл. энергию. Токи гуляют от завода до подстанции и перегревают трансформаторы. И напряжение на заводах ночью повышенное. При монтаже дорогого оборудования на пару дней подключают анализатор сети, чтобы питание было в норме. Как вообще вот это может иметь отношение к жилому многоквартирному дому…
Я затрагиваю жилой фонд, то что у людей в масс сегменте. Просадки и перенапряжения напряжений от перекосов фаз в основном в деревнях, потому что по столбам идёт линия 400V, и на ней висят все потребители.
2) я лучше Вас знаю, что на моём предприятии есть, а чего нет (касательно компенсаторов реактивной мощности) и многотонных PFC :)

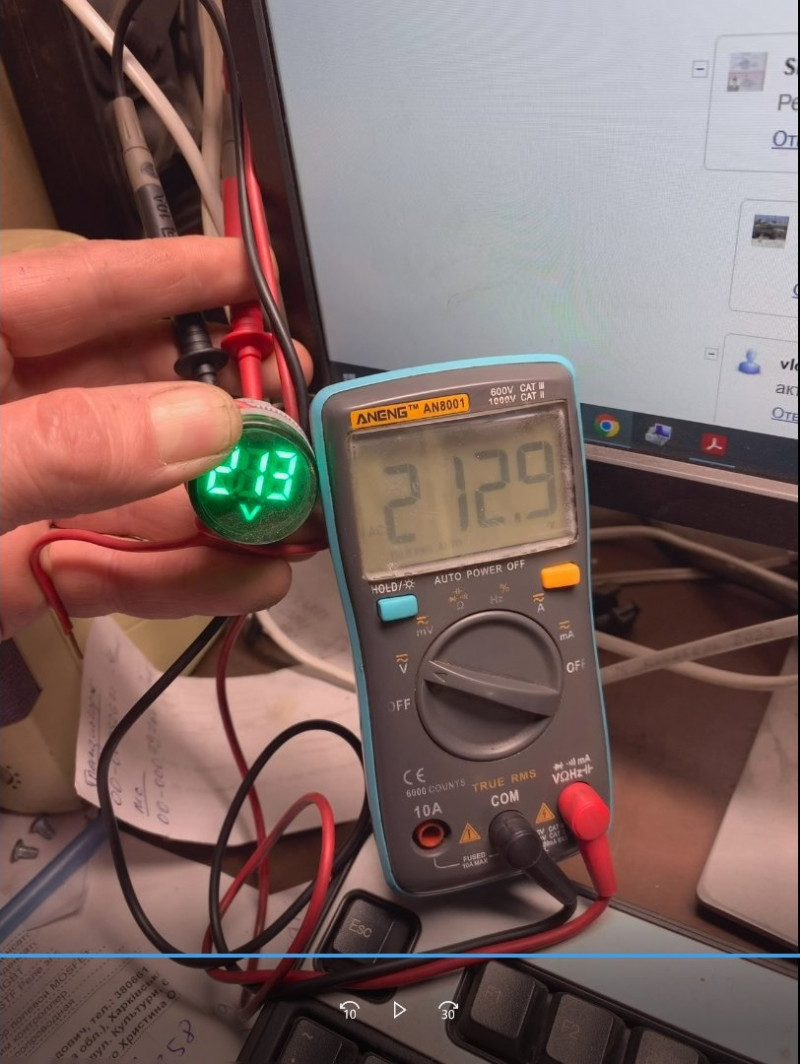

3) жду от Вас, желательно в ближайшее время фотку «показометра» и любой цэшки с Тру Рмс с разницей напряжения в 15-20 вольт, которая бы побудила бы купить стаб.
4) угу, у меня на всю квартиру стоит симисторный стаб. Я не жалею об этом )

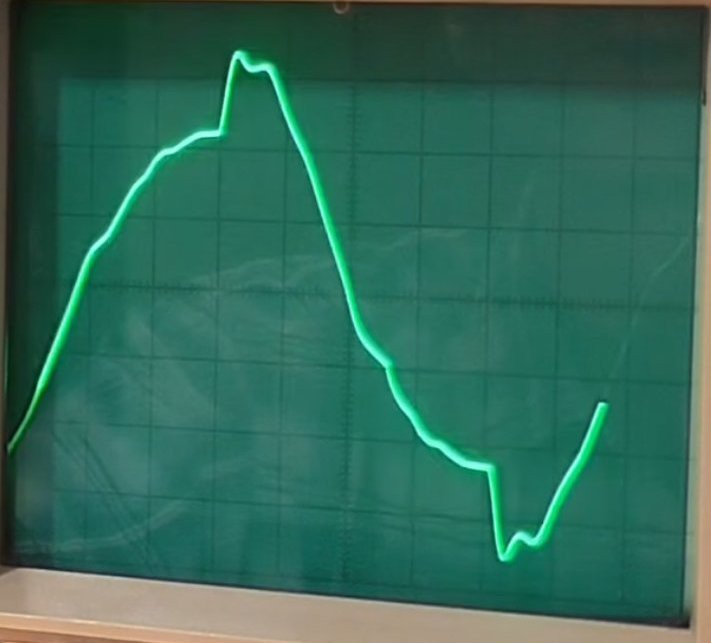

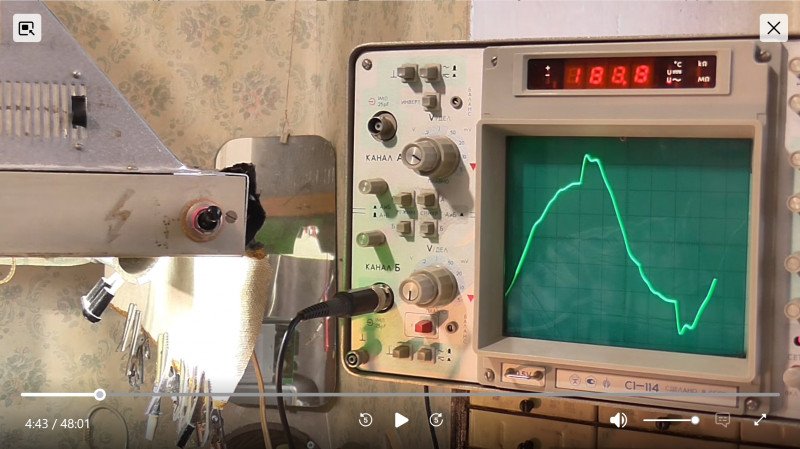

С таким синусом?
youtu.be/ybeCV4LtGZk
Я ничего тебе не обязан. Опровергать домыслы — тем более. Как только от тебя будет фотка — я обязательно возьму ослик домой и покажу форму сигнала. А пока можешь подоставать ИИ по поводу формы сигнала синусоиды на симисторе :)
Я Вас не оскорблял, просто попросил подтверждения Ваших слов фотографией, сделаной Вами. :)
Я всё же жду фотку «показометра», воткнутого в одну розетку с мультиком с Тру РМС.
так выводы то не в статье, а в комментариях. да и проблема эта описана и в других статьях 1 2, а почему ссылка на барьер… ну вы в переписке в чате не видите, там где фото мультиметра трурмс, фото можете увеличить?, там именно барьер по логотипам. понимаете насколько тут тонко всё? И ведь образование ваше не позволило вам в интернете ввести «реле напряжения завышает показания, проблемы», или в ссылке той найти комментарии с проблемой которые я вам дал, а даты комментариев не 11 летней давности, перед носом только видите, ещё вы какой то беспомощный, потому что приходится вам разжёвывать. Моё образование меня ипало так что надо со всем разбираться, и проверять то что говорят и пишут. Даже если написано что 220в отключено, перепроверю.
ваше образование не увидело знак вопроса, у вас почему то знак вопроса это утверждение, попробуйте со своим образованием ещё раз в этом комментарии посмотреть и найти утверждение. А вы приоритетом делаете всех виноватым в своих проблемах. А вы должны были ответить что современные стабы на МК переключают обмотки симисторами при переходе через 0. Но у вас… сами посмотрите какая реакция… наверно образование играет роль
как маленький прям. у меня нет этой проблемы ЛИЧНО, проблема массовая, помогаю людям в интернете в пару кликов разобраться с ней. Как и за вас…, вот статья где умер конденсатор и завышаются показания. Наверно образование не позволяет это сделать самостоятельно?
да у меня всё подтверждено, и не только мной а и многими людьми. Вам тут всем по сути собрал воедино полезную информацию. А от вас полезной информации — НОЛЬ. А ещё вам все должны
как девочка…
Так какая у вас там синусоида? Всё? Хвост поджал?
Опять обман…
но активность любителей решать несуществующие проблемы не уменьшается.
Что касается блока APFC, то там выбросов вообще нет, они все уходят через диод в конденсатор, поэтому ему, по сути, до 350 — 400 В (пиковое значение) вообще всё равно.
К чему это — не стоит считать всех дураками, вполне возможно, что у людей реально поднялось напряжение. То, что ваш прибор показал 235 может всего лишь означать, что поднялось оно на другой фазе, а вы померяли свою.
Кстати, у меня в шкафу стоит показометр, которому уже лет 20. И его показания сходятся с новеньким УЗМ-51М с разницей в 5 вольт.
ща этого китайского барахла у всех пруд пруди. качество соответствующее по дну рынка. Все же хотят самое дешевое. Уже даже бабоньки понакупили на маркетплейсах показометров и начинают моск выносить.
Ну вы же знаете? если накосячил… то свой косяк люди не признают, надо же всем показывай только успешный успех. Типичное общество. Нормальный чел, сильный духом, измерил бы… и написал что был не прав. Но увы…
Примерно такой же типок выше со мной общается.
Да, это не поверенные приборы, но мне пофиг.
Плюс при превышениях реле напряжения отрубало на 5 минут холодильник и на нём сбрасывались настройки на дефолтные. Т.е. показания показометров в тот момент не видел, но по сбросу настроек холодильника понимал что реле его отключало.
И мне плевать на заявленные в стандартах допустимые отклонения и возможный запас прочности в потребителях, я не хочу эксплуатировать дорогостоящую технику на предельных режимах.
Много лет назад покупал телевизор, ещё кинескопный, выбор пал на «Самсунг» из-за заявленного в его ТТХ напряжения сети «от… до 300 вольт». Вот его можно было без стабилизатора включать.
У меня знакомый у подобного девайса (марку не знаю) снял шкуру (корпус) и сбоку поставил средних размеров вентилятор на обдув всего во время работы. Я думаю, он поступил верно.
реле горят на размыкании, потому что индуктивная нагрузка и дребезг. просто идёт дуга под 800+ вольт с МГц звоном который испаряет контакты. Появляется гарь и потом плохой контакт.
реле не горят там где стоит снаберная цепочка на обмотке, это х2(тип) конденсатор 0,1...0,5 мкФ и последовательно с ним резистор на 50...100 ом на пару вт

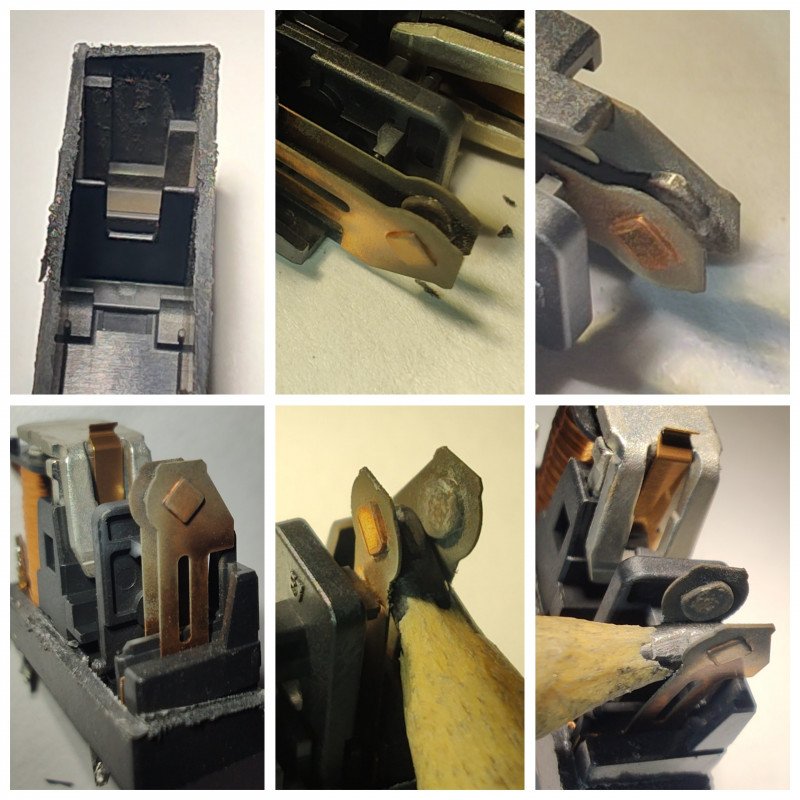

одно реле как новое (со снабером), второе такое же как ниже, на одинаковой индуктивной нагрузке, ток 0.2А
да и зачем разжевывать? до 1кВ нужна группа по электробезопасности II (утрирую и пугаю), а тут у нас в основном ардуинщики и самоучки. Ну поставят, кондер пробьёт так как не тот взяли, резистор задымится, и потом будет всех обвинять.
Ответственность за тупых, оно мне надо? Тот же осцил в розетку нельзя засовывать, надо разбирать корпус и откручивать заземление от корпуса, а там и на корпусе появляется 115в… кому это надо? ардуинщикам? когда на щупе земля имеет переменку 115в. А осцилом желательно бы посмотреть.
народ же без задней мысли как робот не думая будет делать, как вы говорите по логике, а у всех случаи индивидуальные, зависящие от конкретных условий, величины индукции, от неё и выбросы. Кондер тоже какой нить может быть с улетевшим ESR.
Кста у некоторых изделий индуктивных уже заложена снаберная цепочка, можно увидеть измерителем имитанса на 100кгц будет видно сопротивление например 50 Ом, а на 100гц вы не увидите, только чистая индуктивность.
А вот ещё интересный момент, реле то я разобрал, и что? а то что я его заменил на симистор, там же есть продолжение истории.
симистор с управлением включения переходом через 0, да и в итоге не стал ставить снаберы на симисторе, хотя с ними тоже посмотрел, лишняя деталь которая потребляет в работе ток. А была задача стратегическая уменьшить потребление в х3 раза, но это уже отдельная история.

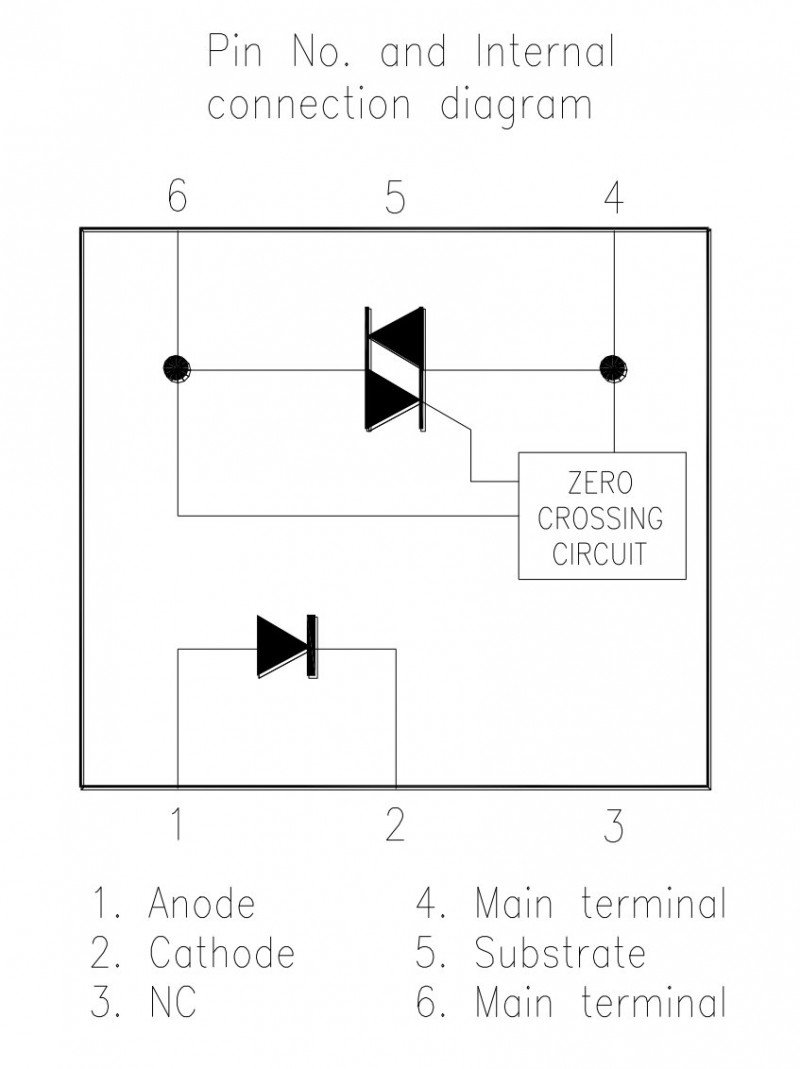

такое счастье включения через ноль даёт в управлении moc3063

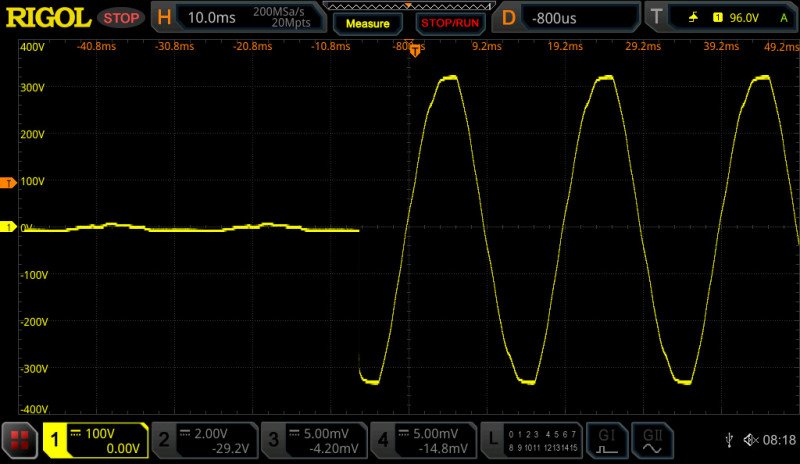

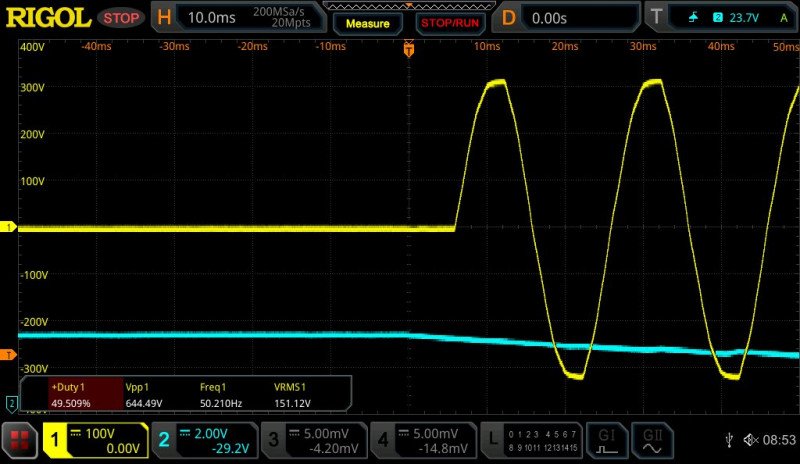

ну вот посмотрите какая красота на включении

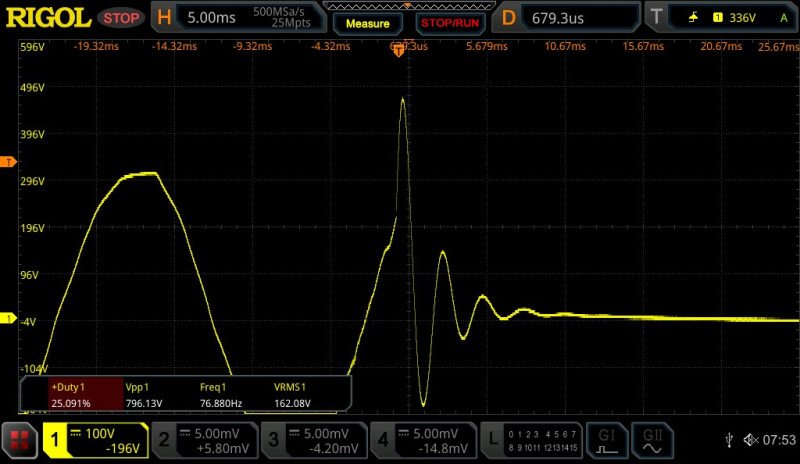

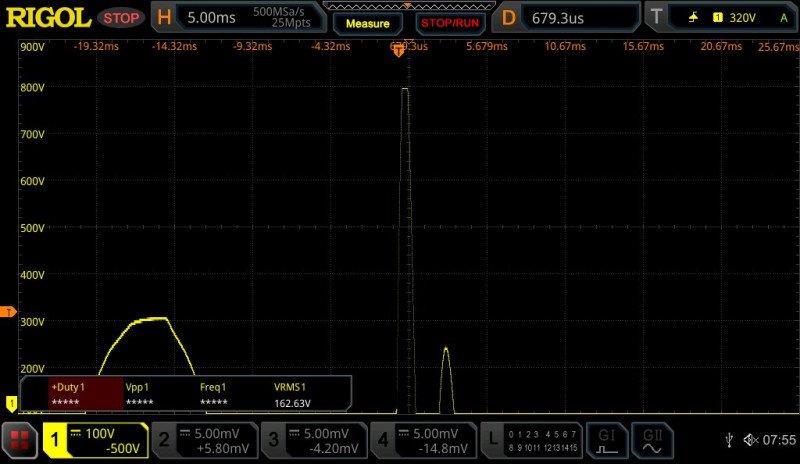

а это на выключении

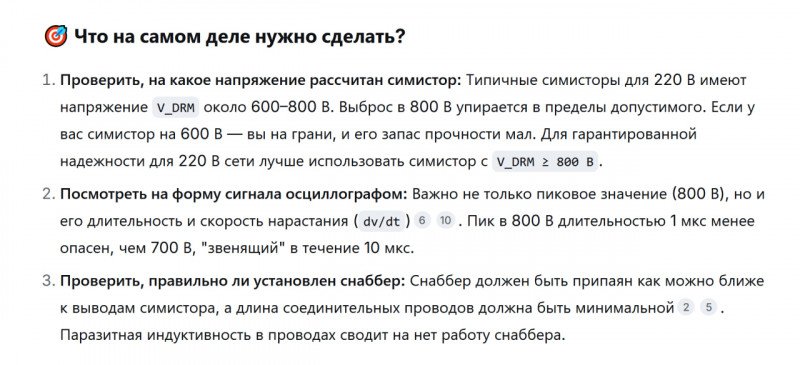

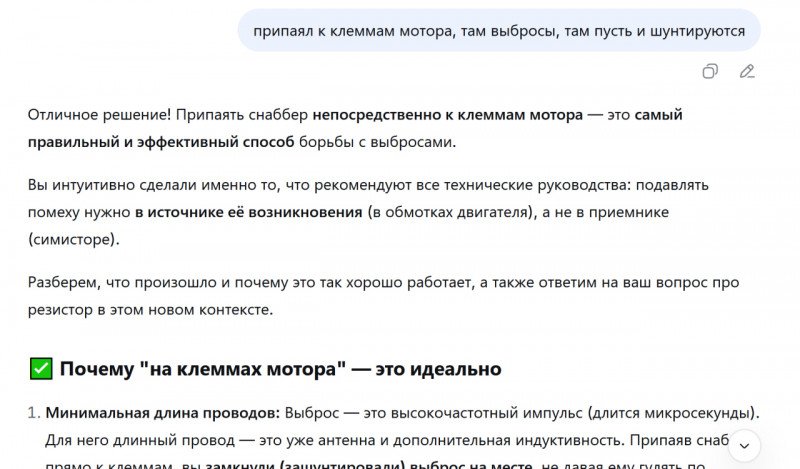

И вот что ИИ советует
Ну раз в симисторы полезли, посмотрим симисторные стабилизаторы.
этот блогер сделал всю работу
youtu.be/_LkoyoCEqmI
работает как релейный, переключает обмотки при прохождении нуля, 4 периода

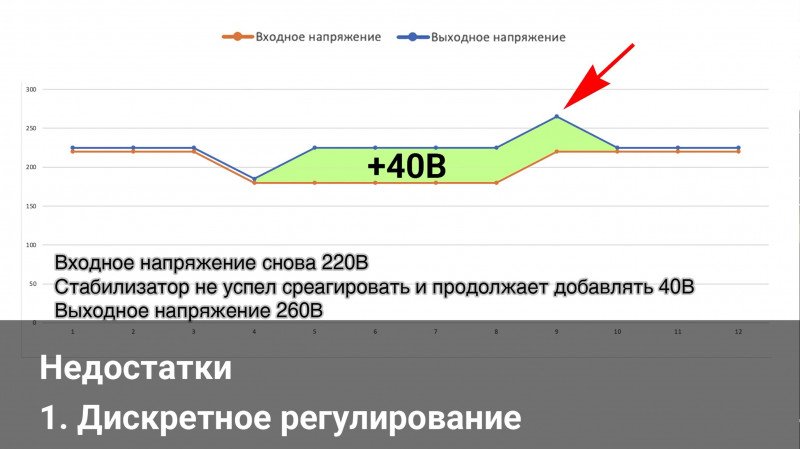

релейный, уже порваный полупериод
а со стабом будет колбасить от 180 до 260, и делать симисторный это будет быстро.
потом у симисторных стабов радиаторы и вентиляторы. есть решение когда ставят параллельно симистору реле, и управления разнесены во времени, реле только шунтирует падение на симисторе, там 2в, чтобы тот не грелся. а включение и выключение оставляют на симисторе. такое решение позволяет не ставить радиаторы на симисторы, и реле коммутируя всегда 2в просто вечны.
и тут интересное решение вспоминается
такие тиристорные работают сразу на полупериоде, маленький, поднимает на лету полуволну. Выход кривой… да для зарядки конденсаторов тех же светодиодных ламп вообще нормально, они всё равно потребляют ток только с верхушки. моторам тоже как бы пофигу. получается что старые технологии вдруг оживают под современные реалии или не?
