Pip-Boy 3000 из Fallout своими руками: от 3D-модели до рабочего прототипа

Как я сделал носимый компьютер Pip-Boy 3000 из Fallout своими руками: от 3D-модели до рабочего прототипа. В статье будет описание 3D-модели, 3D-печать и немного сборки своими руками, а также пример работы приложения для смартфона, который имитирует экран оригинального устройства MK V.

Итак, в статье пойдет речь про культовый гаджет Pip-Boy 3000 Mark V (мод. V) из сериала по вселенной Falllout. Представляет собой компактный портативный компьютер, который крепится на предплечье и постоянно носится с собой героями сериала и игры. Этот компьютер выступает как стандартное снаряжение жителей Убежищ «Волт-Тек» и ключевой инструмент выживания в Пустоши. Вообще, в играх по вселенной встречается несколько вариантов реализации Pip-Boy, есть разные «поколения» устройства, в сериале представлена более «современная» версия. Её я и уду использовать в качестве основы, в частности, для адаптации экрана старого смартфона, который будет имитировать экран самого гаджета. Собственно говоря, встречаются и различные цвета корпуса, я буду печатать серебристым пластиком на 3д принтере (под «металл»), с последующей окраской акрилом под ржавчину и грязь.


Итак, работа над таким проектом начинается, как бы это банально не звучало, с понимания того, что именно ты хочешь получить в итоге. Фактически, Pip-Boy представляет собой многофункциональный КПК, который крепится на левое предплечье. Максимально простой вариант для прототипа — это использование смартфона внутри, который будет заменять экран и управление.


Корпус делится на переднюю часть (с экраном и панелью управления) и заднюю часть (которая прилегает к руке).

То есть в качестве основных размеров я беру размеры самого смартфона, а также беру свой обхват предплечья в районе кисти и чуть выше. Ну и плюс заложил некоторый запас в отсеке для смартфона, чтобы экран не упирался в стенки и не болтался. Вот на изображении слот для фиксации смартфона экраном вверх.


Беру размеры с большим допуском, так как потом буду подклеивать EVA или поролон, чтобы было комфортнее это носить.


Тумблеры, кнопки, индикаторы и «крутилки» в оригинале есть практически со всех сторон гаджета. Реализовывать их функционал в этом прототипе я не буду, хотя именно такая идея была бы интересной. Пока достаточно будет прорисовки их как части модели, а управление будет весьма банальным — свайпами по сенсорному экрану смартфона. А вот счетчик Гейгера для измерения радиации придется оставить просто пластиковой деталью (максимум, раскрасить в желтый сам экран и в красный стрелку). Его реализация будет сложная и затратная.


Пара слов про экран. Его интерфейс разделен на несколько основных меню, переключаемых свайпами. Экран имитирует винтажный ЭЛТ-дисплей с монохромным зеленым свечением и характерной анимацией, знакомыми по играм по вселенной. В итоге даже добавил эффекты мусора и сбоев на ЭЛТ-дисплее. На скринах одна из первых версий отрисовки, мальчик Волт-Бой еще не похож сам на себя.


Вот тут уже более или менее похож, это отработка приложения в эмуляторе, перед запуском для смартфона. Изображения (активная область экрана) уменьшены исходя их размеров окна в самой 3д модели.


Собственно говоря, от первоначальной идеи и наброска (как будет устанавливаться смартфон, как будет крепиться корпус на руке, какие должны быть экранные меню...), до чертежа/модели и готового прототипа ушло где-то две недели. Печатал сначала мелкими кусками для проверки размеров, а потом уже бахнул полностью первую версию прототипа.


Конечно, не все идеально, уже вижу, что нужно подправить. Как минимум, в следующей версии хочу более простую установку смартфона с фиксацией под магниты. Также имеет смысл вывести USB разъем в торец, чтобы можно было подзаряжать смартфон не извлекая из корпуса.


Еще хочу оптимизировать для печати, для использования отделяемых поддержек, так как вот такая вертикальная печать долгая и накладывает отпечаток на итоговое качество. Тем не менее, вот первая версия, готовая к сборке.


Мелочь декоративная, нужно просто подклеить на установочные места. Хотя в модели заложены отверстия под штифты, чтобы просто «крутились» (без эффекта).


Самое слабое место любого реквизита — фиксация на руке. Если Pip-Boy будет болтаться или сползать, весь эффект пропадет. Я использовал схему, которая хорошо зарекомендовала себя — мягкие вставки и липучки. Подклеиваю поролон по месту.


И ставлю липучки. По сути, это обычные велкро-стяжки.


Со смартфоном также все просто — кладу внутрь в ложемент, главное не перепутать сторону с экраном.


И закрываю верхней крышкой. Верхняя крышка на штифтах, получились тонкие, не особо надежно, но работает.

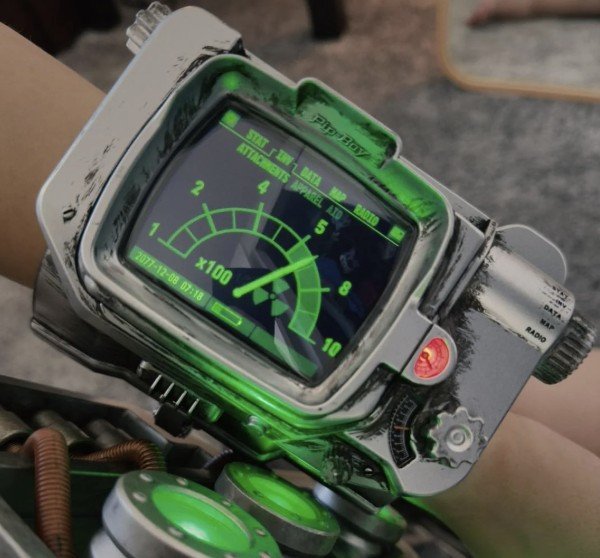

На руке даже крупновато смотрится.


Как я уже говорил в приложении есть несколько цветовых схем и ряд настроек, отвечающих за аутентичные эффекты.


Есть красная тема, синяя, оранжевая, другой оттенок зеленого. Вот, например, черно-белая тема экранных меню.


На мой взгляд, красная тема смотрится не очень, по мне — проще оставить классику.


Есть эффекты полос на экране (CRT-эффект), иногда изображение «троит».


Основные экраны, которые сейчас работают:
— STAT (Статистика): Отображает состояние здоровья владельца (голова, торс, конечности), служит экраном ожидания и отображает входящие сообщения и предупреждения Убежища.
— Radar (сканирование): Навигация по Пустоши, включая карту высот, установку путевых точек по координатам и систему отслеживания объектов.
— Clock (часы) — обычный виджет, который удобно использовать, например, на столе на подставке.
— Settings (настройки работы самого приложения).


По сути, получилась не очередная игрушка, а вполне себе реквизит для фотосессий и косплея. Есть желание покрасить его, состарив, добавив акриловой грязи и ржавчины, добавить царапин и прочие следы долгого использования. Не помешает и подставка.


Опыт мне понравился, а также есть идея сделать его более функциональным — установить энкодеры на «крутилки» на корпусе, заставляя листать меню (горизонтальный и вертикальный скролл), кнопками осуществлять выбор параметров, можно добавить виброотклик, звук, светодиоды для индикации, можно добавить сенсор PPG (оксиметр и пульс), еще хочу проработать меню INV (Инвентарь для управления снаряжением и предметами), DATA (Данные, для доступа к записям, квестам и файлам), RADIO (Встроенный FM-приемник для прослушивания радиостанций), можно добавить сенсор окружающей температуры и влажности, в конце концов можно добавить CHAT (чат-режим с быстрыми сообщениями) и даже подгружать OpenMAP карты. Соответственно, проработать новые экраны, например, экран со статистикой здоровья (пульс с анимацией сердечных сокращений, значения насыщения крови кислородом, количество пройденных шагов и прочее). Так что, возможно, скоро будет новая модель этого гаджета.
