Электронный динамический компас Minecraft

Продолжаю тему майнкрафта. Увидел электронный компас майнкрафт, стало интересно, заказал.
Все работает, сделано интересно, разборка в обзоре.

Приходит в пакете в пакете.
Сам компас отдельно был запакован в пакет с текстом на китайском.
Отдельно это правильно, чтоб не поцарапался.
Перевод текста на пакете. Какое-то общее описание для игрушек.
В комплекте сам компас, кабель типа С и кольцо с карабином.
Размер компаса примерно 7см.
Вход зарядки
На другой части выключатель питания
На углу есть место для кольца
Обратная сторона
Включаю. Электронная стрелка из кубиков делает оборот и показывает на север.
Другие положения компаса, стрелка показывает на север.
Как все устроено? Разбирается просто, нужно открутить два винта, разбирается на две половинки.
Сторона платы с деталями.
На плате пачка светодиодов. Включаю.
Светодиоды двухцветные.
Они же ближе
Что еще есть на плате? Возле аккумулятора неопознанная микросхема 1345EB. Рядом транзистор A1SHB.

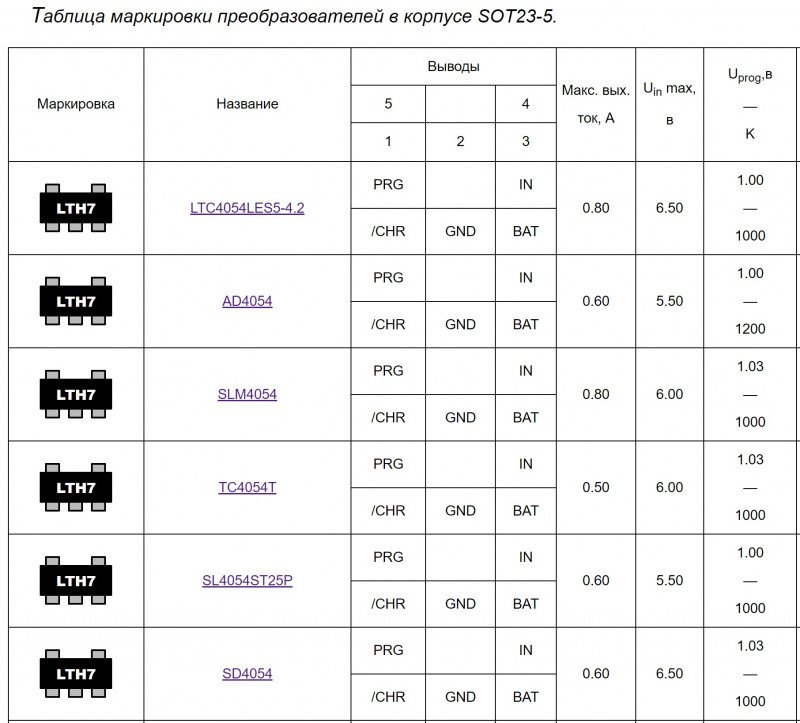

Возле гнезда зарядки LTH7, контроллер заряда.
662k вроде стабилизатор напряжения 3.3в. Справа от него черная деталька с 4 контактами. Скорее всего датчик магнитного поля.
И микросхема со стертой маркировкой
На проводах болтается аккумулятор на 47мАч.
Потребление меняется от 40 до 50мА в зависимости от размера стрелки.
Светодиоды светят в пластиковую матрицу. Квадратные вырезы сделаны расширяющимися к поверхности компаса.
Если перевернуть матрицу, то квадратики на компасе станут меньше, а перегордки между ними больше.
Она легко снимается, под ней тонкий пластик.
Гифка работы компаса
Повесил компас на карабин, карабин и цепочка покашены в матовый черный цвет — небольшая, но забота о деталях.
В общем прикольная игрушка для ребенка. При этом компас реально показывает на север.
Из-за малого размера аккумулятора время работы компаса около часа, но есть место чтоб поставить аккумулятор раза в два больше.
