Cityron CTY-1.8 Регулятор скорости вентилятора. Лезем с осциллографом
- Цена: 8908
- Перейти в магазин
Это регулятор скорости вращения для однофазных вентиляторов 220В.
Имеет возможность управляться либо сам, либо с выносного резистора, либо с микроконтроллера по 0-10v.
Почему-то производитель не считает нужным рассказать, как он на самом деле работает, так что это сделаю я, тем более что двухлучевой осциллограф в наличии.
инструкция
Может быть закреплён на DIN рейку, а также это крепление можно снять и закрепить его на щит.
Из минусов отмечу что теперь появился джампер, и подключение более сложное(в плане понимания, что куда подключать) чем для прошлой ревизии.
Инструкция прошлой ревизии
Щупы конечно плотно встали, надо было подлиньше проводки вставлять.

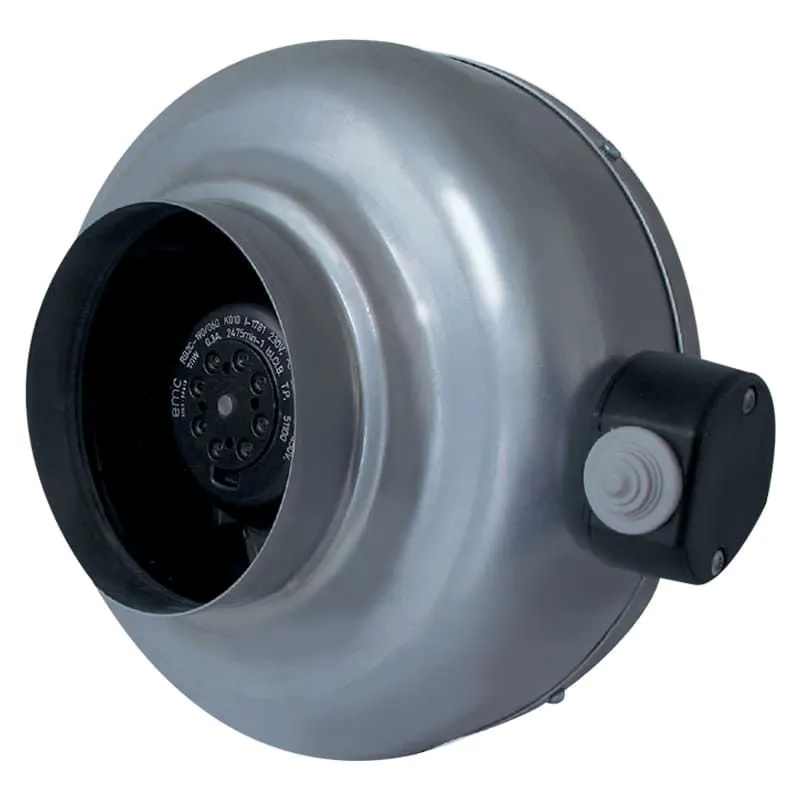

Вентилятор управляется, в данном случае, изменением амплитуды синусоидального напряжения при сохранении частоты в 50 герц.
Это достигается тем, что на одном проводе делается синусоида со значением напряжения пик ту пик 645 вольт и оно не меняется в процессе регулирования, на втором проводе синусоида меняется и становится тем меньше, чем большую уставку я задаю. Разность таких синусоид тоже будет синусоида, с амплитудой соответственно уставке, больше или меньше. Другими словами оно делает две синфазные синусоиды, и меняет одну из них по амплитуде, а вентилятор работает на их разнице. По сути, с точки зрения вентилятора, это электронный латр.
При работе на примерно 20% сам регулятор нагревается до 40 градусов.
Стальную траверсу снять не удалось, винтики открутил, но сниматься она не захотела, усилия прилагать не стал.
Собран на SIM6892M — the high voltage 3-phase motor driver. Источник: t.me/handventchat/55579
Имеет возможность управляться либо сам, либо с выносного резистора, либо с микроконтроллера по 0-10v.
Почему-то производитель не считает нужным рассказать, как он на самом деле работает, так что это сделаю я, тем более что двухлучевой осциллограф в наличии.
инструкция
Внешний вид
Может быть закреплён на DIN рейку, а также это крепление можно снять и закрепить его на щит.Из минусов отмечу что теперь появился джампер, и подключение более сложное(в плане понимания, что куда подключать) чем для прошлой ревизии.
Прошлая ревизия
Инструкция прошлой ревизииОсциллограмма
Для снятия осцилограммы с работающим вентилятором из проходной клеммы и отрезков медного провода было сооружено это:Щупы конечно плотно встали, надо было подлиньше проводки вставлять.Вентилятор управляется, в данном случае, изменением амплитуды синусоидального напряжения при сохранении частоты в 50 герц.
Это достигается тем, что на одном проводе делается синусоида со значением напряжения пик ту пик 645 вольт и оно не меняется в процессе регулирования, на втором проводе синусоида меняется и становится тем меньше, чем большую уставку я задаю. Разность таких синусоид тоже будет синусоида, с амплитудой соответственно уставке, больше или меньше. Другими словами оно делает две синфазные синусоиды, и меняет одну из них по амплитуде, а вентилятор работает на их разнице. По сути, с точки зрения вентилятора, это электронный латр.
При работе на примерно 20% сам регулятор нагревается до 40 градусов.
Разборка
Стальную траверсу снять не удалось, винтики открутил, но сниматься она не захотела, усилия прилагать не стал.Вместо регулятора

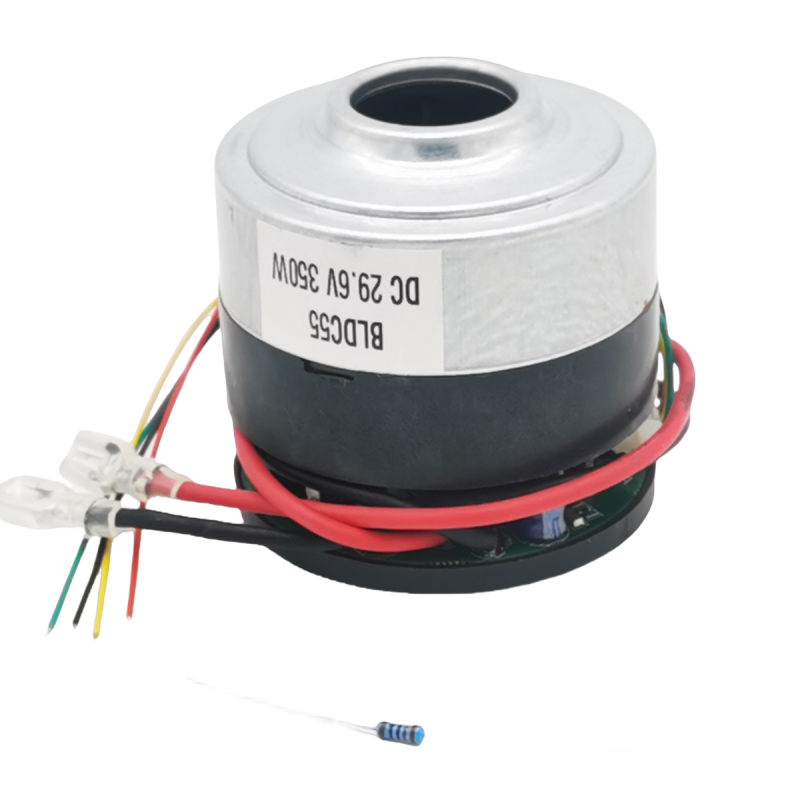

Есть регулируемые вентиляторы типа KRAFTAIR BKK-250-EC по вполне вменяемым ценам(8тыс на Wildberries на 2026-01-30, но 31го цены скакнули до 14 тыс), в них встроен частотник, управляются также аналоговым сигналом 0-10V или от ручки.Собран на SIM6892M — the high voltage 3-phase motor driver. Источник: t.me/handventchat/55579
Самые обсуждаемые обзоры
| +36 |
1419
100
|
| +41 |
1650
67
|
| +39 |
1173
31
|
| +59 |
3358
92
|

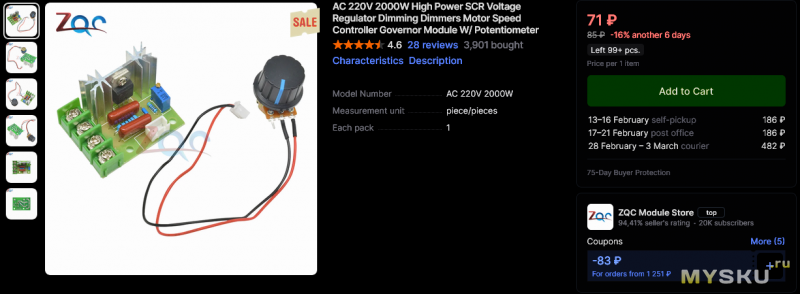

И еще непонятно чем это лучше примитивного диммера за 300р?
Диммер за 300 рублей режет синусоиду и вентилятор начинает трещать
Если вентилятор останавливается, тоже не сгорает, иногда включаешь условно на 1% мощности и вентилятор продолжает крутится ранее раскрученный, но если остановится порывом метра, то сам уже не сдвинется с места. И тоже не сгорает. 1% мощности для вентилятора 20Вт это 0.2Вт, это слишком мало чтобы там что-то перегреть.
Сгорал у меня через несколько недель работы вентилятор который я по ошибке включил через диод. Экспериментировал со светом и сделал типа ночного света для ламп накаливания через диод, но к ней был и вентилятор подключен и обмотки сгорели со временем. Не сразу кстати. Через обмотки шел ток больше рабочего намного при неподвижном вентиляторе и естественно постепенно всё перегрелось.
Вообще стандартный принцип частотника: взять высокое напряжение и шиммировать его с большой частотой.
Как сказал Остап Бендер, они пошлые люди, они любят деньги больше, чем надо.
https://www.ozon.ru/product/zuked-310-2-2-kvt-chastotnyy-preobrazovatel-odnofaznyy-vhod-220-v-trehfaznyy-vyhod-220-v-3072156930
Аналоговый вход — это не какая-то экзотика.
Вот поинтереснее:
https://www.ozon.ru/product/vhod-220-v-vyhod-220-v-1-faza-na-3-fazy-preobrazovatel-chastoty-1-5kw-3091857164
Это буквально первые ссылки в поиске на Озон.
Вот инструкция на второй:
cnc-tehnologi.ru/files/HS320V3.3.pdf
Как видите, там не только 0-10В, но и 4-20мА
Но они все трёхфазные. Обычный однофазный вентилятор на одну из фаз подключить можно, или частотник не оценит?
самом деле трёхфазный(ниже поправили, наврал), там конденсатор в коробке запрятан(во всех что я разбирал), по идее можно его снять и подключить три фазы, но я так не пробовал делать и гарантировать ничего не могу.У трехфазного двигателя сдвиг фаз 120 градусов, его тоже включают иногда через конденсатор в однофазную сеть. Но это от безвыходности и с потерей мощности.
К ним подходят ПЧ со сдвигом 90 градусов, выбрасываешь конденсатор и пользуешься. Но дорого и редко встречаются относительно обычных трёхфазных.
А при подключении таких двухфазных двигателей к трёхфазным ПЧ плохо получается, мычат и греются.
Но бывают и «совсем» однофазные — в холодильнике или старой стиралке, например — с пусковой обмоткой, или маломощные вентиляторы с расщеплённым полюсом.
Они обычно хорошо переносят управление снижением напряжения, просто увеличивается проскальзывание.
Другое дело что иногда хочется на 1% мощности включить, а он не может стронуться на такой мощности, приходится подать сначала 20%, потом снижать до минимума. Даже мысль была плату контроля оборотов поставить какую-то, чтобы стабильно скорость поддерживать на очень малых мощностях.

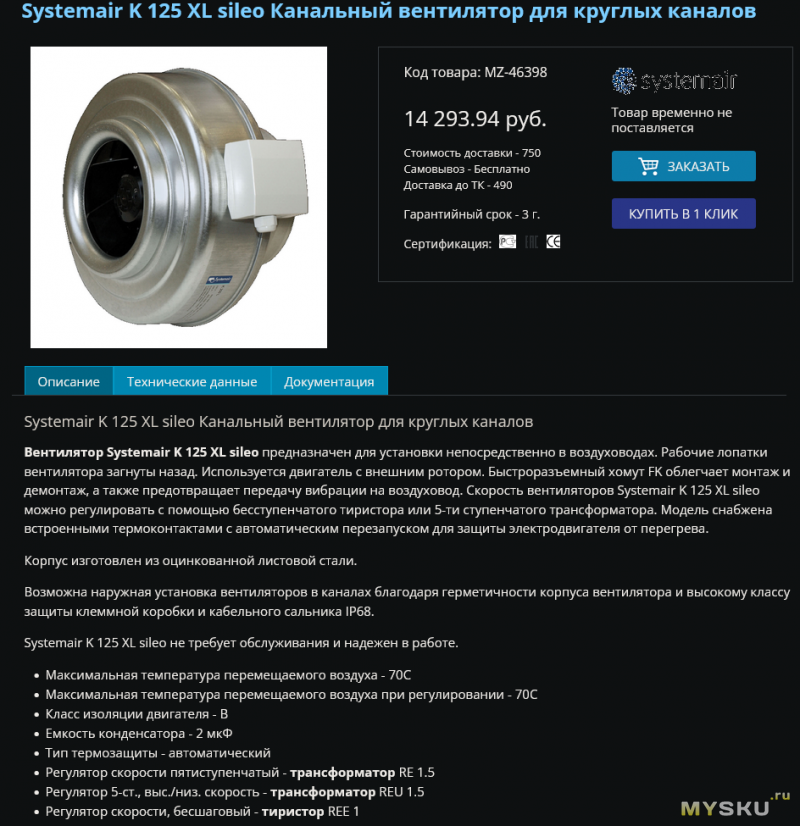

В вентиляторах обычно регулятор работает в режиме выключено -> максимальные обороты -> регулировка -> минимальные обороты. И зачастую реализовано это исключительно механическим способом, как регулировка газа на газовой плите.
Если нужна качественная регулировка скорости — за указанный бюджет можно купить маломощный частотный преобразователь. Еще и останется. Если качественная регулировка не требуется — досточно диммера за 100 рублей.
Управлять асинхронным двигателем напряжением можно только в том случае, если двигатель используется с 3-5 кратным запасом по мощности, да и то управление будет нестабильным.
Так что вполне возможно, что двигатель стоит там с огромным запасом по мощности. И проектировщикам мафона надо ставить двойку (если только не стояла изначальная задача «развод покупателя на деньги»).
Еще как стабильным. В магнитофоне нестабильность вращения — сотые процента.

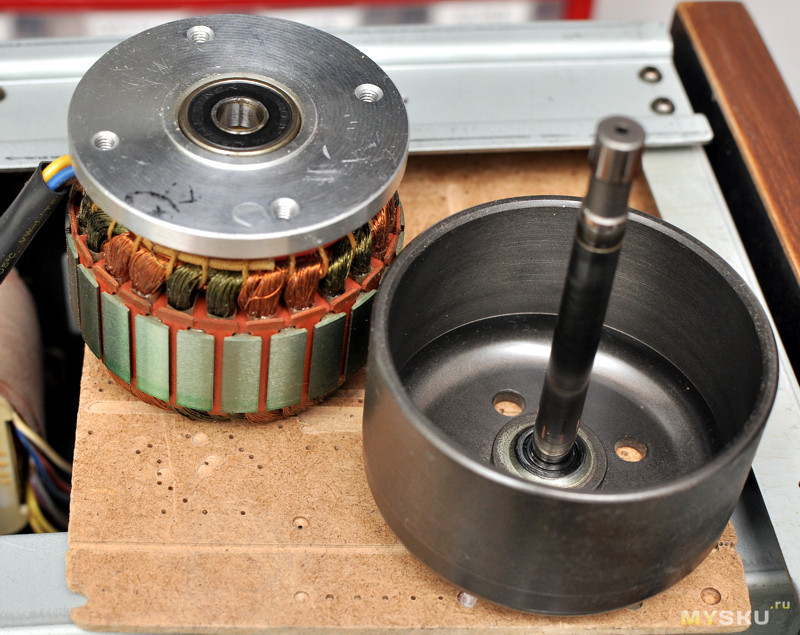

Ну-ну. Такие двигатели стоят, например, в одних из лучших в мире магнитофонах Studer. В Akai тоже такие двигатели, фото выше, это флагман Akai GX-747. С точки зрения современного электропривода в магнитофонах требования к двигателям очень необычные.

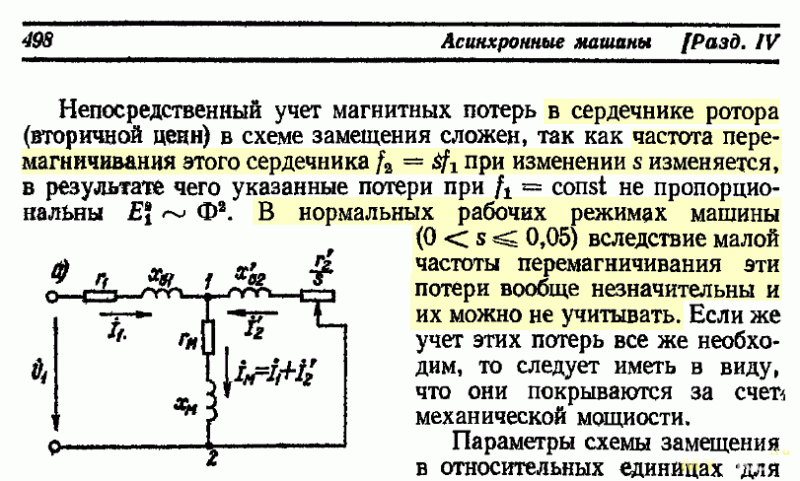

Сольжение это не частота, это коэффициент отставания частоты вращения от частоты вращения магнитного поля. Перемагничивание-же происходит именно на частоте питающегно напряжения, а токи Фуко безжалостны. Обратие внимание на статор двигателя, он-то набран из отдельных пластин.
Это не означает что это самые лучшие двигатели. Да у него нет так называемого «сваливания», но у него сильне плывёт частота вращения при изменении нагрузки, он сильнее греется, но он может работать на высоких оборотах 10-100 тысяч об/мин (зачем в магитофоне таки еоборты?). Есть соображения почему более «худший» двигатель применили в «лучшем» магнитофоне?
Есть. Минимальные пульсации момента (отсутствует «зубцовый момент», или cogging).

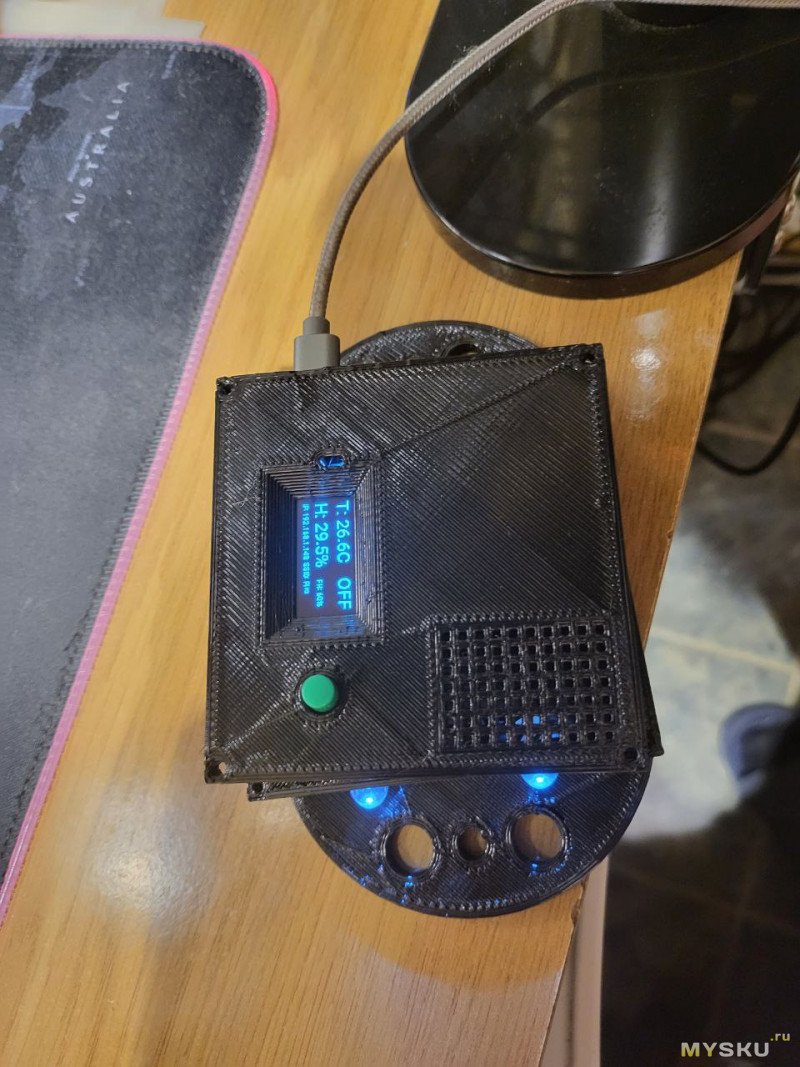

Режим выкл включается на ночь + включается подсветка светодиодами чтоб ночью можно срочные дела справить без яркого света

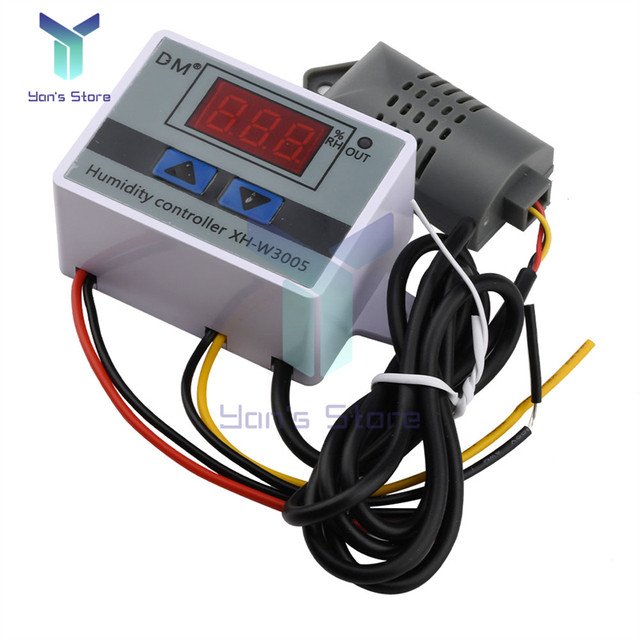

Режим макс включается по датчику влажности, когда влагу вытянуть надо
Режим мин работает весь день для проветривания квартиры через микрощелевое проветривание окна.
Вытяжной вентилятор вал на подшипнике, спецом искал такой, стабильная работа 3 год уже.
+ интеграция к homeassistant для гибкой настройки, но можно через кнопку режим вентилятора переключать.
За контроллер с реле + дисплей + датчик и корпус около 1500 руб вышло.
