Turnigy AAA LSD 800mah - дополнительное тестирование, в сравнении с другими аккумуляторами

  1. Цена: 1.172$/шт - с учетом доставки за 10шт (5.73 за 10 шт. + 5.99 доставка 200гр)
  2. Перейти в магазин

Наверное перед каждым когда нибудь возникала задача выбора качественных NiMh аккумуляторов. Сравнивания цены между офф и онлайном идешь покупать в интернет мазазин. И тут возникает проблема выбора качественного товара у надежного продавца. В данном случае, аккумулятор это товар, для оценки качества которого требуется обладать знаниями и специальными оборудованием. В качестве примера — аккумуляторы BTY, у которых полно положительных отзывов, а качество ниже плинтуса — ёмкости в 8-10 раз меньше заявленной.
В своем обзоре попробую расширить ранее опубликованный обзор аккумуляторов Turnigy LSD, в котором автор протестировал партию аккумуляторов и сообщил реальную среднюю емкость, с помощью графиков полученных LogView на IMAX B6. А так же сравню имеющиеся у меня аккумуляторы формата AAA: Turnigy LSD AAA (с хоббикинга), BTY 1000 AAA (с BuyInCoins), GP 1000 AAA, GP ReCyko+ AAA (куплены offline).

Для решившихся к покупке полезная ссылка на скидки в хоббикинге, благодаря посту bakerenko аккумуляторы вышли вместо $0.79 в $0.57. Так же на mysku встречал калькулятор конечной стоимости для данных аккумуляторов в виде Excel файла с формулами (если кто найдет запостите комментарием, добавлю в обзор).

Посылка:
Упаковка: удивился, когда вместо малого пакета с Хоббикинга пришла большая коробка, не соответствующая размерам содержимого :)
Коробка с Хоббикинга
Коробка немножко помята:
Почта России/Почта Гонконга

В коробке кроме самих аккумуляторов, в количестве 10 штук, упакованных в пузырчатый целлофан:
Содержимое коробки
Упаковка аккумуляторов
оказались пакеты с китайским воздухом :)
Пакеты с воздухом
Каждый аккумулятор упакован в индивидуальный пакетик, так что замыкание при перевозке исключается:
Каждый аккумулятор в отдельном пакете
Изначально аккумуляторы пришли заряженными: Тестер с BuyInCoins показывает заряд на зеленой шкале Good:
Аккумуляторы пришли заряженными

Было интересно произвести сравнительные тесты имеющихся у меня аккумуляторов формата ААА. Результаты попробую оформить в виде поста на MySku.ru.
Имеется инструментарий:
*IMAX B6 c модулем подключения к компьютеру по USB to UART CP2102,
*тестер батареек с ByuInCoins

Тестовый стенд на IMAX B6:
Тестовый стенд на IMAX B6
Программа LogView в работе

Тестированию подвергнется одна батарейка, выбранная рандомно. Т.к. циклы зарядки/разрядки идут слишком долго.

Параметры тестирования:
Изначально аккумулятор полностью заряжается, затем разряд и заряд минимальным током, на который способен Imax B6 — это 100mA. Т.к. заряжать будем малым током, метод определения завершения заряда по dV может не сработать, установил ограничение емкости в 900mAh.
Для Turnigy произведено 3 цикла разряд/заряд, с целью узнать изначальный заряд из упаковки, а так же прокачать аккумулятор.

Для других аккумуляторов уже есть эмпирические данные по оценке емкости:
для GP ReCyko+ до 800mAh (на этикетке 820mAh) (реально от 600-800, используются 3й год, из 6 аккумуляторов двое испортились и имеют ёмкость около 200mAh)
для GP 1000 — до 650mAh (на этикетке 970) (реально около 200-650), используются с 2002-2003 года, в жестких условиях.
для BTY 1000 — до 200 (реально от 36 до 170, используются полтора года). Найденная сфера применения — часы, весы улыбка с BiC, наиболее емкие — в аккумуляторную зубную щетку — не жалко. А вот телефон формата DECT — Panasonic уже не тянут (исходно там родные аккумуляторы Panasonic 550mAh).


РЕЗУЛЬТАТЫ:

Turnigy AAA LSD 800mAh
Тестируемый аккумулятор на токах 100mAh окончание заряда по методу dV не отловил, остановку произвел по порогу в C=900mAh.
В интернете для такого случая советуют увеличить зарядные токи до 0.3*С, наверное вскоре попробую, результаты внесу в данный обзор.
Остаточная ёмкость аккумулятора с завода на тестируемом образце 524mAh, во втором цикле разрядки/зарядки — 830mAh, в третьем 838mAh. Эти значения немного превышают указанную на аккумуляторе емкость 800mAh.

Результаты отображаемые Imax B6:
Первый цикл разряда/заряда — остаточный заряд 524mAh
Turnigy - Imax B6 - 1 цикл (заряд от производителя)
Второй цикл — аккумулятор показал емкость больше заявленной 8
Turnigy - Imax B6 - 2 цикл
Третий цикл:
Turnigy - Imax B6 - 3 цикл

Графики LogView (скриншоты):
Разрядка 1 цикл, часть 1:
Turnigy LSD 1 разрядка часть 1

Разрядка 1 цикл, часть 2:
Turnigy LSD 1 разрядка часть 2
Зарядка 1 цикл:
Turnigy LSD 1 зарядка
Разрядка 2 цикл:
Turnigy LSD 2 разрядка
Зарядка 2 цикл:
Turnigy LSD 2 зарядка
Разрядка 3 цикл:
Turnigy LSD 3 разрядка
Зарядка 3 цикл:
Turnigy LSD 3 зарядка
Тоже самое, но с включенным подавлением пауз в графике:
Turnigy LSD 3 зарядка, с подавлением пауз в графике

Upd 1: нашел dV (дельтапик) при зарядке током 300mAh
В комментариях к обзору возник вопрос отыскания дельтапик dV, определяющий время завершения зарядки. Поставлен вопрос о нахождении зарядного тока, при котором аккумулятор при зарядке имеет четко выраженный dV. При токе 0.1*С (Imax выдает токи кратные 100mAh) нет выраженного dV. На википедии есть график заряда NiMh аккумулятора на котором видно что dV уже есть при токе = 0.3*C:
График dV (дельтапик)

Проведен эксперимент с новым аккумулятором из коробки, на токе большем 0.3*С = 300mAh. В результате зарядка обработала dV и завершила заряд на С = 800 + 33 mAh.
Эксперимент прошел следующим образом — на ночь поставлен аккумулятор на разряд током 200mAh — результат из коробки C = 500mAh:
Turnigy LSD 800 (300mA) разрядка из коробки до 500mAh.jpg
затем заряд током 300mAh до отсечки на 800mAh:
Turnigy LSD 800 (300mA) часть 1 зарядка с 0 до 800mAh.jpg
Turnigy LSD 800 (300mA) зарядка до 800mAh.jpg

С утра запуск заряда током 300mAh и ручное слежение за графиком. Imax остановил заряд остановился на 33mAh:
Turnigy LSD 800 (300mA) часть 2 зарядка с 800 до 833mAh.jpg
Turnigy LSD 800 (300mA) зарядка c 800 до 833mAh.jpg
Итого в аккумулятор влито 833mAh.
Разрядом получено:
<график в стадии подготовки>


GP ReCyko+ 820mAh
Данный аккумулятор у меня уже 3й год, эксплуатировался в основном в щадящем режиме в mp3 плеере, часах, беспроводной мышке, зарядку/разрядку проходил в интеллектуальных зарядках с минимальной силой тока.
Графики LogView (скриншоты):
График разряда:
GP ReCyko - разряд
График заряда:
GP ReCyko - Заряд


GP 1000
Аккумуляторы GP 1000 — уже достаточно старенькие, эксплуатировались небрежно, в процессе тестирования большинство отбраковались…

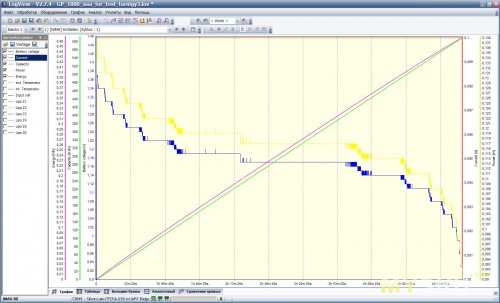

Графики LogView (скриншоты):
GP 1000 заряд

Другой экземпляр аккумулятора, разряжает почти до 600mAh:
GP 1000 другой аккумулятор. Imax цикл разряд/заряд
GP 1000 другой аккумулятор. График разряда
GP 1000 другой аккумулятор. График заряда часть 1
GP 1000 другой аккумулятор. График заряда часть 2
GP 1000 другой аккумулятор. График заряда часть 3


BTY 1000
Аккумуляторам полтора года, брал на BiC x12 AAA + x12 AA, отзывы читал но думал что найду применение. В принципе нашел — AAA практически все были пристроены, а вот для AA применений у меня не нашлось. Изначально лучшие результаты по емкости в AAA были около 190mAh, сейчас большинство деградировало (и не раскачиваются). Например у тестируемого образца емкость была в 160mAh, сейчас 124.

Результаты отображаемые Imax B6:
BTY 1000 - цикл Imax

Графики LogView (скриншоты):
Разряд:
BTY 1000 - разряд
Заряд:
BTY 1000 - заряд
Цифры:
BTY 1000 - цифры


Одной из целей тестирования было попробовать научится читать графики, выдаваемые LogView. Ради интереса на BiC был куплен USB to UART на CP2102. Подключен, графики отображаются ;). Как их читать и сравнивать надеюсь помогут разобраться уважаемые пользователи блога MySku.ru :)

Исходные данные графиков:
Исходные данные графиков у меня сохранены, но файлы весят по несколько мегабайт, а для их просмотра необходимо установливать доп. софт — LogView, данные выкладывать не буду. Если кому то интересно пишите в комментариях выложу на файлообменник.

PS универсальность Imax B6:
Универсальная зарядка Imax B6 имеет достаточно существенный функционал, способна удовлетворить любопытство (тесты емкости, восстановление NiMh, подключение к компьютеру по USB с показом графиков, зарядка LiIon), для чего собственно и приобреталась. Но в практическом плане её неудобно использовать для NiMh — правильно заряжать она может только один NiMh аккумулятор. А с учётом длительности процесса зарядки при «полезном для акк-ов» малых токах (100mAh), и количества имеющихся NiMh приводит к тому что зарядка постоянно в работе. Неудобно. Поэтому мне уже едет зарядка Maha MH-C9000 у которой 4 независимых канала.
У LiIon определение окончания процесса заряда легче чем NiMh, с имеющимися у меня 18650 (для фонариков) отлично справляется универсальная зарядка с BiC (4в1).

Планирую купить +22 Добавить в избранное +17 +51
