Здравствуйте, это мой дебют на Mysku.ru. Регулярно читаю здесь обзоры в течение нескольких лет и наконец решил, что пора и мне что-нибудь написать.
Героем обзора станет двухпортовое USB зарядное устройство Blitzwolf, приобретенное в период предновогодних распродаж. Расчленёнку, а также описание причины, побудившей провести модификацию зарядного устройства (з.у.), смотрим ниже.
Начну с описания характеристик:
Модель: BW-S3
Вход: AC 100-240v 50/60Hz 600mA
Выход: 5V /4.8A(Each 2.4A MAX)
Габариты: 53 X 53X 25mm /2.09X 2.09 X0.98inch
Добиралась посылка чуть более месяца, продавец выдал трек вида RO..........CN, China Post.
Поставляется адаптер в прямоугольной коробке из переработанного картона, также прилагается мануал.
К сожалению, вилка не европейская, поэтому пришлось использовать переходник под наши розетки. Внешне устройство выглядит качественно, в руке держать приятно. Корпус заклеен, ни о каких люфтах не может быть и речи, монолит. В дальнейшем при разборке придётся с ним изрядно повозиться.
Для проверки заявленных продавцом выходных характеристик я подключил к портам юсб нагрузку с суммарным током 5 ампер. Blitzwolf с честью выдержал испытание. Напряжение на юсб докторе, подключенном к одному из портов, не опускалось ниже 4,9 вольт, что вполне приемлимо.
Дополнительная информация
Продолжительная работа в таком режиме привела к заметному нагреву адаптера, но в допустимых пределах: руку не жгло, корпус не поплавился, запаха горелого не было. То есть я могу сделать вывод, что устройство пригодно для применения в быту и с любой подключенной электроникой «справится».
Несколько недель назад я получил планшет
Chuwi Vi10 Pro, заказанный в этом же магазине.
Одной из особенностей планшета, побудившей к его покупке, было наличие порта микро-юсб для заряда.
Обозреваемый сетевой адаптер решено было использовать на работе для подзарядки планшета, а наличие двух портов юсб позволяло одновременно заряжать телефон или пауэрбанк. В общем отличное решение, подумал я, Blitzwolf-у это по зубам.
Каково было моё удивление, когда я обнаружил, что ток заряда планшета не превышает 1 ампера. То есть при включенном планшете вся энергия шла на его питание, а встроенная батарея либо не заряжалась либо и вовсе медленно разряжалась. Но от «родного» адаптера планшет потребляет 1,8 — 1,9 ампера. Что то пошло не так…
Оказалось, что схемотехника планшета не позволяет ему заряжаться максимальным током при напряжении питания меньше 5,2 вольта. Учитывая, что присутствуют обязательные потери на контактах и юсб-кабеле, необходимо иметь на выходе з.у. 5,3-5,4 вольт. Напряжение холостого хода Blitzwolf-а 5,05 — 5,1 вольт, разные юсб тестеры показали разброс в 0,05 вольт. Было решено лезть внутрь з.у. и исправлять ситуацию. Тут хочется выразить благодарность авторам муськи и в частности товарищу
kirich за интересные обзоры различных источников питания с подробным описанием схемотехники. Вооружившись информацией, полученной от вас, я приступил к разборке.
Выше уже я упомянул, что корпус з.у. частично проклеен, поэтому к нему пришлось приложить определённые усилия. Под натиском шлицевой отвёртки и пластиковой карты корпус blitzwolf-а поддался:
Рассмотрев элементы на плате, я обнаружил стабилизатор tl431, включенный в цепи обратной связи.
Меняя сопротивление делителя (R30) можно менять напряжение на юсб портах нашего з.у. Сначала я сверху R30 (4.7кОм) припаял впараллель резистор 20кОм. Выходное напряжение поднялось до 6 вольт, что очень много. Методом перебора я остановился на резисторе 33кОм, напряжение стало 5,45 вольт.
После проведённой модификации я подключил планшет и убедился, что зарядный ток поднялся до максимального (1,9 A). Продолжительная нагрузка не выявила каких-либо проблем, в связи с чем можно считать проведённую модификацию успешной. Мой смартфон также начал заряжаться током 1,8 — 1,9 ампер, хотя он тоже достаточно капризен к источнику питания. К сожалению, корпус немного пострадал при вскрытии, видны следы от отвёртки. При сборке половинки корпуса я зафиксировал суперклеем, так как никаких защелок не предусмотрено. В целом получилось неплохо, внешний вид меня мало беспокоит.
Подводя итог хочется сказать, что сетевой адаптер Blitzwolf мне нравится. Качественно сделан, электроника подобрана с запасом по мощности ( кратковременно снимал с него более 6 ампер, просадки напряжения не было), неплохой дизайн, в темноте видна голубоватая подсветка юсб портов. Из недостатков я бы отметил плоскую вилку, но проблема устраняется переходником.
П.С.
На днях подобную операцию по повышению выходного напряжения провел над пауэрбанком yoobao 10200. Результат положительный, подробности, возможно, будут в следующем обзоре. Спасибо за внимание.
В электрике я не силён, но понимаю, что повышенное напряжение не в пользу надёжности. Знакомые в сервисе «жаловались» что приносят кучу смартфонов (в особенности ифонов) с горелыми контролерами зарядки — после частой зарядки смартфона в авто, видимо некачественными зарядками с повышенным и/или прыгающим напряжением.
Я прекрасно понимаю что контролер зарядки как раз и стоит для стабилизации напряжения, но, видимо, со временем и он сдаётся, и сгорает сам, спасая плату…
С другой стороны, оригинальный блок питания Xiaomi MiPad выдаёт 5,2В — и ничего, планшет и смартфоны, заряжаемые от него, пока живые…
P.S. После вашей доработки какое напряжение под нагрузкой стало — 5,3В?
И какое напряжение выдаёт родной адаптер планшета при 1,8-1,9А — тоже 5,3-5,4В?
Насколько я помню, напряжение до 5,5 вольт безопасно для электроники, заряжаемой от юсб. 5,2 или 5,3 точно безопасно.
да собственно отказ заряжатся максимальным током при напряжении 5.0В или ниже свидетельствуют именно о том, что устройство _расчитано_ на повышенное напряжение.
запомнил его слова: техника обычно рассчитана на отклонения напряжения ±10% (от номинальных)
п.с. обладаю таким же блицвольфом (с обычной вилкой), куб толк 8х потребляет 1,3А (при заявленных 2А).
п.с. диод кстати отличное решение — светит ненапрягуче, а в темноте очень выручает «попадать» в разъемы)))
при подключении телефона — блицвольф отдает 1,5А, кубу — 1,3А. думаю это контролер планшета ограничивает.
Blitzwolf до переделки: 1,07А при 4,93В.
Blitzwolf после переделки: остался на работе :) Замеряю завтра.
я ниже отписался что при 1,16А 5,1В
Тем более респект разработчику. Хорошая схема. А от флюса плату и ацетончиком помыть можено. Откройте «фирменные» блоки питания например от LG или Самсунга — там ещё и не такой монтаж и флюс встретите — на качество работы никак не сказывается.
19 января 2016, 14:21-2

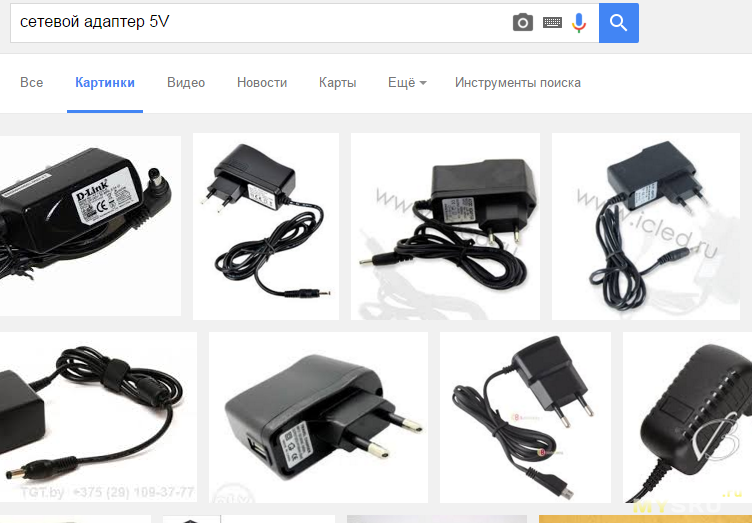

Не надо путь людей, ЧЕСТНЫЙ ТЫ НАШ, вбей в поиск без 5V и убедись в соей неправоте. Во лжи он удумал меня обвинить… Как у нас любят подтасовывать факты…
И у него есть сетевая карта?
у меня перф макита2470 торенты нормально качает
Как заслышу свист, понимаю — телефон зарядился.
Непривычно видеть синхронник в таком малыше
У этого же продавца однопортовая зарядка занчительно культурней изготовлена, ru.aliexpress.com/item/Original-USB-charger-5V2A-for-tolino-fast-line-loss-compensation-ouguianzhuo/32423066724.html?aff_platform=aaf&sk=VnYZvQVf:&cpt=1453172468468&afref=https://mysku.club/blog/aliexpress/37665.html&af=137788&cv=47843&dp=9cc802c784d1773ecae18c1b2cc4ffbb&aff_trace_key=0b784432fc34429c80b441a349b9bf60-1453172468468-06857-VnYZvQVf
ЗЫ: Вот если бы вы еще показали, что надо «подкрутить» в сяомишном ПБ, приехавшим многим от JD, было бы очень хорошо.
Во-первых, порты усб как-то криво стоят.
Во-вторых, штыри вилки заметно непараллельны.
В-третьих, при обещанных 2.4А, зарядник выдает на тот же планшет с тем же кабелем меньше, чем другой 2А зарядник (точно не помню, давно измерял 1.6А и 1.8А кажется, блицвольф и ноунейм соответственно).
Сделал фотки
Но показания тока вроде объективная величина.
не ноунейм zx-5200 от дешевого планшета Cube TALK8X
по весу существенно легче, выглядит так себе, на твердую 4)
Напряжение холостого хода 5,25, под нагрузкой меньше 5,10 не надает(Нагружал двумя повер банками).
Блицвольф на 2А нагрузке: 5.03V 1.88A, «ноунейм» Crown B709 с заявленным output 1500mA — 5.08V 1.90A
Здесь различия совсем маленькие, а с кабелем было около 0.2А разницы, а напряжение не смотрел
По EN 50075 для этой вилки межцентровое расстояние между штырями д.б. в пределах 18-19.2мм у основания и 17-18мм в конце. Так что если разница меньше 2.2мм — то все ОК, в стандарте.
имхо.
во-первых внутри оказалась приличная схемотехника с запасом по мощности.
во-вторых найти готовое зарядное с напряжением более 5,2 вольт не так просто, как мне кажется.
www.ikea.com/ru/ru/catalog/products/00291891/
Очень тяжело далось вскрытие, буквально раздробил верхнюю панель на 4 куска, не знаю как восстанавливать, ну не суть…
Короче, у неё на первый взгляд выгорела вся первичка.
Что сразу видно попух и вылезли кишки у малого входного конденсатора 15uF 400V. Там какой то бумажный тампон торчит. Выгорел диодный мост ABS210. Дальше будем мерить. Но все резисторы в обвязке первички все копчёные.
А всё потому что нету варистора, из-за экстремально плотной компоновки…
Трансформатор на феррите RM8 (длина верхней грани около 23 мм).
www.tdk-electronics.tdk.com/inf/80/db/fer/rm_8.pdf
без центральной прорези что даёт объём 2430 мм3 и вес 12 граммов. То есть в четыре раза легче ERL-35 V:9900
mm3. При частоте ~100 Khz для прямоходов мощность у ERL-35 около 500W. Тут в четыре раза меньше — 125W, но это обратноход, поэтому мощность в два раза меньше ~ 62W.
Т.к. кабель 2 м и используется магнитный разъем, то хотя ток зарядки планшета стал почти в два раза выше, он все еще меньше заявленных производителем двух ампер. Но и такого тока уже хватает для одновременного использования и зарядки далеко не нового планшета.
Т.к. БП бы склеен намертво, то пришлось паять под микроскопом, через отверстие диаметром ~8 мм над резистором R30. Отверстие сделал паяльником игольчатой формы.
