Здравия желаю!
По соображениям экономии электроэнергии в долгосрочной перспективе решено было заменить освещение в гараже на светодиодное. В качестве излучателя торжественно выступили ленты LED 5630, отличающиеся от 3258 и 5050 большей отдачей лм/ватт и невысокой ценой. Но для них требуется источник питания 12 вольт, о нем и пойдет речь. Основные пункты, по которым производился поиск:
1) достаточная мощность, желательно с запасом по причине потенциального увеличения километража ленты
2) хорошее охлаждение, уровень шума роли почти не играет, ибо нежилое помещение
3) естественно демократичная цена.
Итак, процесс поиска запущен. Модели БП на 3-6А «ноутбучного» типа не рассматривал, в связи с небольшой мощностью и возможностью перегрева/быстрой поломки. И среди множества предложений продавцов неожиданно заметил один лот на Ebay, в котором БП стоил 14.34$ в любом исполнении: 10A 120W/20A 240W/30A 360w. Похожие блоки у других продавцов были как минимум в 2 раза дороже. Жаждой наживы гонимый, сделал заказ на 2 штуки — на всякий случай про запас, пригодится в хозяйстве.
Чудеса техники пришли в полной аналогии с обзором глубокоуважаемого товарища kirich (прошу прощения, что не так сведущ в электротехнике, как автор обзора по ссылке, так что извиняйте). Такая же упаковка, подобная же начинка с «легендарными» конденсаторамиRubycon Rubicong.
Вот он, взгляните!
Отличие от вышеуказанного блока питания на 36В, 10А минимально.
Опытным путем было выявлено, что запуск блока питания возможен только с тремя одновременно подключенными лампами (то есть 150Вт). При подключении четырех и более ламп герой обзора не включается, выдавая 0.1В на выходных клеммах. Для повторного запуска необходимо прекратить подачу 220В, затем отключить «лишнюю» нагрузку, снова включить в сеть. Лампочки загораются, после этого можно добавить оставшиеся мощности (я включил все 300Вт), и БП продолжает работать с штатном режиме. После 1 часа тестирования ощущался запах разогретой девственной изоляции, путешествующий из корпуса БП благодаря вытяжному вентилятору, а боковая стенка с прижатыми через термопрокладки силовыми транзисторами разогрелась до 60-65 градусов цельсия.
Подводя промежуточный итог, отмечу плюсы бп:
1) сравнительно высокая мощность за небольшую цену
2) вентилятор довольно тихий, а при желании можно заменить на что-то иное
3) опираясь на обзор от kirich, можно заявить о беспроблемной работе устройства при условии отсутствия возникновения внештатных ситуаций (перегрузка/к.з. и т.д.)
4) он работает и отлично держит напряжение под нагрузкой!
минусы:
1) нет возможности сразу включить на максимальную мощность, необходимо ступенчатое подключение потребителей
2) невысокий КПД в диапазоне 68-72%, и данный факт омрачает успех первоначального замысла по экономии электроэнергии
3) не очень приятный запах из коробки, и при первых испытаниях
Товар куплен за свои. Приму в дар конструктивную критику, пожелания, и вопросы по существу. Всем добра!
По соображениям экономии электроэнергии в долгосрочной перспективе решено было заменить освещение в гараже на светодиодное. В качестве излучателя торжественно выступили ленты LED 5630, отличающиеся от 3258 и 5050 большей отдачей лм/ватт и невысокой ценой. Но для них требуется источник питания 12 вольт, о нем и пойдет речь. Основные пункты, по которым производился поиск:
1) достаточная мощность, желательно с запасом по причине потенциального увеличения километража ленты
2) хорошее охлаждение, уровень шума роли почти не играет, ибо нежилое помещение
3) естественно демократичная цена.
Итак, процесс поиска запущен. Модели БП на 3-6А «ноутбучного» типа не рассматривал, в связи с небольшой мощностью и возможностью перегрева/быстрой поломки. И среди множества предложений продавцов неожиданно заметил один лот на Ebay, в котором БП стоил 14.34$ в любом исполнении: 10A 120W/20A 240W/30A 360w. Похожие блоки у других продавцов были как минимум в 2 раза дороже. Жаждой наживы гонимый, сделал заказ на 2 штуки — на всякий случай про запас, пригодится в хозяйстве.
Чудеса техники пришли в полной аналогии с обзором глубокоуважаемого товарища kirich (прошу прощения, что не так сведущ в электротехнике, как автор обзора по ссылке, так что извиняйте). Такая же упаковка, подобная же начинка с «легендарными» конденсаторами
Вот он, взгляните!
Дополнительные фото снаружи и внутри
Этикетка с заявленными характеристиками:
Вынутый вентилятор на брюхе БП
Клеммник с крышкой, рядом светодиод сигнализации и регулятор выходного напряжения
Немного внутренностей:
Вынутый вентилятор на брюхе БП
Клеммник с крышкой, рядом светодиод сигнализации и регулятор выходного напряжения
Немного внутренностей:
Отличие от вышеуказанного блока питания на 36В, 10А минимально.
Далее идет тестирование энергопотребления, способности держать нагрузку и прочие радости.
При включении в сеть вентилятор включается на минимальные обороты и бп начинает кушать 5.8ватт электроэнергии!
И выдает 12.17В (регулируется, грубо говоря, от 10В до 15В)
Так как ленты со светодиодами отлично справили китайский новый год и находятся в процессе неспешной доставки, тестирование нагрузки было проведено посредством включения шести галогенных ламп по 50Вт каждая, в итоге выходит 300Ватт. На пределе заявленных возможностей 350W использовать не буду, ибо хочется продолжительного срока эксплуатации. Время покажет… Тестовый стенд:
При включении одной лампы вентилятор включается на номинальные обороты и счетчик начинает наматывать 72.6Вт, напряжение на выходе БП повышается на 0.01В:
При включении трех ламп итоговой мощностью 150Вт ваттметр показывает 209Вт, а напряжение незначительно падает на 0.003В.
При включении шести ламп суммарной мощностью 300Вт счетчик начинает бешено накручивать 419Вт и напряжение по сравнению с номинальным снижается на 0.024В:
И выдает 12.17В (регулируется, грубо говоря, от 10В до 15В)
Так как ленты со светодиодами отлично справили китайский новый год и находятся в процессе неспешной доставки, тестирование нагрузки было проведено посредством включения шести галогенных ламп по 50Вт каждая, в итоге выходит 300Ватт. На пределе заявленных возможностей 350W использовать не буду, ибо хочется продолжительного срока эксплуатации. Время покажет… Тестовый стенд:
При включении одной лампы вентилятор включается на номинальные обороты и счетчик начинает наматывать 72.6Вт, напряжение на выходе БП повышается на 0.01В:
При включении трех ламп итоговой мощностью 150Вт ваттметр показывает 209Вт, а напряжение незначительно падает на 0.003В.
При включении шести ламп суммарной мощностью 300Вт счетчик начинает бешено накручивать 419Вт и напряжение по сравнению с номинальным снижается на 0.024В:
Опытным путем было выявлено, что запуск блока питания возможен только с тремя одновременно подключенными лампами (то есть 150Вт). При подключении четырех и более ламп герой обзора не включается, выдавая 0.1В на выходных клеммах. Для повторного запуска необходимо прекратить подачу 220В, затем отключить «лишнюю» нагрузку, снова включить в сеть. Лампочки загораются, после этого можно добавить оставшиеся мощности (я включил все 300Вт), и БП продолжает работать с штатном режиме. После 1 часа тестирования ощущался запах разогретой девственной изоляции, путешествующий из корпуса БП благодаря вытяжному вентилятору, а боковая стенка с прижатыми через термопрокладки силовыми транзисторами разогрелась до 60-65 градусов цельсия.
Подводя промежуточный итог, отмечу плюсы бп:
1) сравнительно высокая мощность за небольшую цену
2) вентилятор довольно тихий, а при желании можно заменить на что-то иное
3) опираясь на обзор от kirich, можно заявить о беспроблемной работе устройства при условии отсутствия возникновения внештатных ситуаций (перегрузка/к.з. и т.д.)
4) он работает и отлично держит напряжение под нагрузкой!
минусы:
1) нет возможности сразу включить на максимальную мощность, необходимо ступенчатое подключение потребителей
2) невысокий КПД в диапазоне 68-72%, и данный факт омрачает успех первоначального замысла по экономии электроэнергии
3) не очень приятный запах из коробки, и при первых испытаниях
Товар куплен за свои. Приму в дар конструктивную критику, пожелания, и вопросы по существу. Всем добра!
Во время написания обзора были зверски зарезаны и съедены два туземца
Самые обсуждаемые обзоры
| +57 |
3391
59
|
| +74 |
3814
64
|
| +52 |
3783
64
|
| +41 |
2560
53
|
О сайте
Правила сайта
Сайт MYSKU.club cоздан для обзоров товаров, заказанных в зарубежных интернет-магазинах AliExpress, Amazon, Ebay и других.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку.
Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.
Также у нас есть DIY сообщество, где приветствуются обзоры вещей, сделанных своими руками.
Последние сообщения на форуме
Самое обсуждаемое
Разделы сайта
-
1027.50
Скидки и распродажи
-
452.80
AliExpress
-
277.59
DIY, или Сделай сам
-
187.28
Ebay
-
179.74
JD.ru
-
155.08
Магазины Китая
-
104.26
Новости сайта
-
77.49
Другие магазины
-
71.57
Магазины России и СНГ
-
68.46
TaoBao
Что у нас нового
-
enjoyneering → Ручка - карандаш Penac ELE-001: инструмент "3 в 1"
-
Johnmat → Понижающий DC-DC преобразователь FNIRSI DPS-150. ЛБП в твоём кармане?
-
ZeRNoVoz → 28.83$-31.40$ Мини док-станция (хаб) UGREEN для 3-х мониторов 2xHDMI + DP/VGA
-
htnhbtv → Понижающий преобразователь на чипе TPS54560 с широким диапазоном входного напряжения 5,5-60 вольт.
-
SOLLUX → Лампа светодиодная FLARX с пультом ДУ: добавь RGB в люстру
-
firestorm → Мультиобзор ножей-фиксов для активного отдыха - сканди против чайна. Morakniv, Fiskars, Ganzo.
-
vlo → Недорогие AAA Ni-MH аккумуляторы Camelion BL-2 (800 мА*ч)
-
flashaholics → Деревянная шкатулка для ручек Hongdian, или когда тот случай, когда лучше не покупать
Судя по указанным потерям он должен рассеивать около 100 Ватт, это очень много и такой мелкий вентилятор просто не справился бы, КПД явно выше.
1. Отсутствуют фото упаковки/распаковки.
2. Присутствуют фото «внутренностей».
3. Чётко указана цель покупки и дальнейшее её использование ( жаль итогового результата не получается увидеть).
4. Фото систематизированы и убраны «под спойлеры».
5. Есть измерения (не знаю насколько правильные, сейчас в комментариях подскажут, но факт остаётся).
6. Отсутствует «избыточная» информация в виде принципиальных схем и даташитов (не подумайте плохо, обзоры kirich читаю с удовольствием; что не понимаю — просто пролистываю, самое интересное в его обзорах, я считаю, резюме (или итоги), поскольку все выводы наглядны и обоснованы).
7. Автор владеет русским языком и умело им пользуется, не прибегая к сленговым выражениям, обладает чувством юмора.
Вот собственно малая толика того, что хотелось бы видеть на Муське мне, как обычному покупателю.
P.S. добавлю
п.8 Автор охотно откликается на комментарии и адекватно реагирует на советы и замечания
Простите, вырвалось )
БП как в обзоре также имеет активное охлаждение, но на 150-200 Ватт без проблем можно купить БП с пассивным охлаждением и одним каналом и не иметь проблем.
Но никто не мешает Вам попробовать использовать и компьютерный БП.
-Для лент 3,3; 5V как бы особо и не надо.
-Соотношение мощность/габариты, не в пользу комповых б/п. Встроить в щиток трудновато, а не встроить… да нафинг он будет болтаться. И мощность у них различается в небольшом диапазоне. Для одних нужд с избытком, для других мало.
-Довольно комично смотрелись бы тройка/пяток комповых б/п, жужжащих вентиляторами, для зарядки телефонов на столике в прихожей или прикроватной тумбочке. :0)
К тому же, подавляющему большинству людей, нужно готовое устройство, без допилингов. Воткнул в розетку, подключил телефон. Прикрутил четыре провода, лента в работе…
Да неважно что они любят, главное работают и без проблем. И в качестве зарядных устройств для аккумуляторов, и как блоки питания.
А надежность хороших компьютерных БП вряд ли сравнима с обозреваемым…
Не хотите ли Вы сказать, что из обозреваемого БП получиться лабораторный без приложения рук?
А без приложения рук вообще ничего не бывает.
Вот зарядка для аккумуляторов, работает уже 1,5 года без малейших проблем. По цене вольтметра обошлась, так как БП взят из груды металлолома…
И с лентами не все так хорошо. Если ток потребления небольшой, то проблем нет. Но при повышении нагрузки начинаются проблемы с перекосом напряжений. Впрочем эта проблема известная и решение ее так же существует.
Проще схемы посмотреть конкретные.
Не знаю что сказать. Пишу, что работает уже 1.5 года без проблем, а мне про какой то локальный перегрев. Возможно и форма корпуса не та? Или цвет в который покрасил корпус?
И еще, сейчас во второй половине решетки установлен амперметр и отверстия нет совсем, как и перегрева, придуманного Вами…
Хорошие б/п не валяются ящиками, а цена их далеко не копеешная.
Посмотрим ценники в самом дешевом и очень далеком от продажи качественных комплектующих магазине у нас в городе ДНС.
Теперь прикинем их на возможность запитать по 12 вольтам нагрузку ватт в 300-400… Прикинули. А теперь запитаем от них же нагрузку в 50 ватт.
Работают. Только недешевые. Дешевые с проблемами.
Если кто и использует их, то только энтузиасты… для личных поделок.
Я о компьютерных разборках, Вы о ДНСе. Я о БП, Вы вообще о каких то ценниках…
Я об экономии, Вы о лохах-энтузиастах…
Сплошная флудерастия какая то…
Успехов Вам в дорогих покупках!
Лично я, себе в дом, для ремонта или модернизации освещения такое гамно и флюдерастию с вашей помойки не потащу.
Хотя могу решетки для вентиляторов снять, да трансы выпаять. И то на месте…
Это за Советские из военки, 40- летней давности, из золота и платины можно грудью встать.
А за этот хлам я не дам гарантии и минуты, что он не полыхнет когда я отвернусь.
Поэтому они, в моем понимании, уже плавно перетекли в категорию г…
Да и какой нормальный хозяин выбросит в помойку, в кучу на фотке, хороший б/п.
А давайте сравним надежность КМЕ или JNC с Менвелом RS серии?
Полностью поддерживаю. Почти везде, дома и на работе используем блоки питания от ПК, блоки питания от принтеров. Например вот такие от принтера Canon.
Все эти блоки питания есть на любой компьютерной разборке за копейки.
https://aliexpress.com/item/store/product/Hello-Fish-12V-20A-240W-LED-Strip-Mini-Transformer-AC110V-220V-DC-12V-Switching-Power-Supply/328535_32604854367.html
— наличие вентилятора, который работает даже без нагрузки БП
— высокая потребляемая мощность на холостом ходу
— невысокий КПД
— наличие переключателя 110/220
Называется устройство защиты галогенных ламп или что то типа того.
Но они для бытового использования не совсем пригодны
На 220 в достатке.

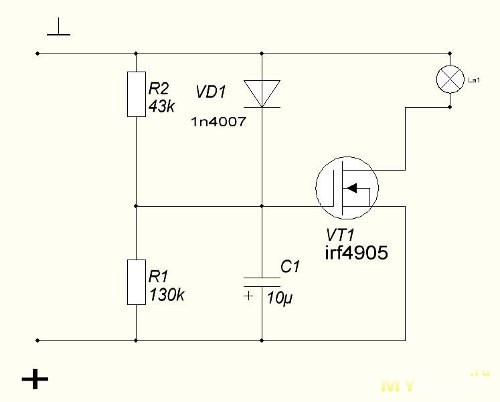

напрашивается полярность наверное перепутали. Но тогда схема не очень читаема вверх ногами.Я делал что то подобное на Р канальном полевике
