Регулятор громкости на 50 кОм с дистанционным управлением


Обзор регулятора громкости (РГ).

Пришло в пыльном пакете:

Внутри

Инструкция:

Пульт ДУ. Питание батарейки мизинчиковые ААА. Батареек нет в комплекте.

Переменный резистор:

Японский ALPS:

Сверху фото:

Размеры крепления:

Размеры регулятора:

Замерим сопротивление резистора:


Отличается. Не очень хорошо это. Вот резистор от продавца, у которого я ALPS покупаю mysku.club/blog/ebay/40146.html


Фото платы регулятора:

Сверху. Фотку не уменьшал. Чтобы подробнее микросхемы посмотреть нажмите на фото.

Есть отверстия для разных моторизированных регуляторов. Оба стереоканала отдельно разведены. Земля не общая.
Как видно не запаян регулятор и контактных разъемов нету в комплекте. Спаял. Разъемы свои поставил:


Питание аппарата — переменные 9 В. Такого трансформатора у меня не было. Подключил к лабораторному БП постоянного тока. Выпрямитель на РГ — один диод. Поэтому правильно соблюдаем полярность. Иначе не будет работать. При нажатии на пульт реагирует миганием светодиода. Кнопка ON/OFF замыкает соотв. контакт на плате — видимо сюда нужно реле подключить для подачи питания на основное устройство, а сам РГ запитать от «дежурного» трансформатора. Кнопки увеличения/уменьшения громкости должны вкл. моторчик и крутить ручку переменного резистора.
Потребление платы:

Если крутить — то до 0.4 поднимается иногда. Подключал резистор к усилку — все норм. Тресков, щелчков, звука по одному из каналов на минимальной громкости не слышно.
Замерим переменный резистор в программе RMAA на разных уровнях громкости — от самой большой и уменьшаем уровень сигнала (см на баланс правого и левого канала — неплохо, судя по фоткам):





А теперь самое главное. При нажатии кнопок на пульте моторчик начинает работать, пытается крутить резистор, плата вибрирует вся, но регулятор не двигается и стоит на месте. Видимо достался мне бракованный китайский японский резистор ALPS. Не без косяков устройство. Видимо, наверное, можно как-то починить его (не понял как он разбирается), либо новый купить на ебее или на али — плата то рабочая. Или купить в Аудиомании «за дорого». Старый можно использовать как тестовый регулятор громкости. Вот такая пичалька.

Плюсы девайса.
1. Плата работает
2. С балансом у РГ все ок
3. ВКЛ/ОТКЛ питания с пульта
4. Стереоканалы разделены. Двойное моно.
5. Нет типичных глюков китайских переменных резисторов
6. На плате есть отверстия под разные моторизированные потенциометры
7. Доп.гайка и шайба в комплекте

Минусы.
1. В наборе нет коннекторов
2. Паять надо РГ и коннекторы
3. Нет батареек для пульта в комплекте
4. Инструкция — иероглифы
5. ALPS отличается по каналом сопротивлением
6. Не работает привод моторчика на переменный резистор
Планирую купить +17 Добавить в избранное +15 +29
свернуть развернуть
Комментарии (44)
RSS
+
avatar
  • Spektr
  • 09 июня 2017, 00:48
+17
+
avatar
0
эх, молодёжь))
+
avatar
+5
Тоже его к сварочному аппарату прилепить хочешь?

youtu.be/Ror0BDJJSfs
+
avatar
  • skif31
  • 09 июня 2017, 01:45
+3
За такие деньги такую дребедень?
+
avatar
0
Норм потенциометр без моторчика стоит от 10$ mysku.club/blog/ebay/40146.html
Можно копеечный конечно поставить. Только потом не удивляйтесь, что трещит, небаланс каналов будет, в отключенном положении музыка будет играть и прочее.
+
avatar
  • rexen
  • 09 июня 2017, 17:10
0
Зачем сразу копеечный? Если гоняться за предельно низкой ценой, то что угодно будет сразу на заводе из говна сделано.
Типовой нормальный ширпотребный переменник не имеет никаких из перечисленных вами проблем. Даже древний советский СП-**. Если не ушатанный.
Другое дело — ресурс и заявка на High-End.
+
avatar
0
Где ж такой найти? Все что попадалось последнее время (что в оффлане продают) и что китайское в составе китов — все однозначно под замену учитывая мною выше написанное
+
avatar
  • sav13
  • 09 июня 2017, 05:44
+2
Привет из 90-х
Был к меня старый Panasonic RX-GT990 с таким регулятором. Но там еще все японское было. Жужжал в тишине.

На MCP41010 будет дешевле и надежнее. А то китайский потенциометр + китайский моторчик. Очень сомнительное удовольствие.
+
avatar
0
Такая же звуковая стоит на компе)
+
avatar
0
А проблему с дровами как решаете? :-)
+
avatar
+13
Он газом топит )))
+
avatar
0
Это странно звучит, но рабочие драйвера только на рутрекере лежат) Даже на оф сайте какая-то борода с ними)
+
avatar
  • fps
  • 09 июня 2017, 06:13
+3
Без моторчика в XXI веке громкость дистанционно регулировать ну никак не получится.
+
avatar
0
+
avatar
  • rexen
  • 09 июня 2017, 17:14
0
Никитинский РГ — это уже другая лига.
+
avatar
-1
Можно и такой конструктор собрать www.minikit.ru/kontroller-audiosistemy
Помимо громкости есть регулировка тембра, часы, радио, эквалайзер…
+
avatar
0
чей то ценник для китайского набора через чур барыжный
+
avatar
+1
В нормальные усилки ставят или дискретные на шаговых переключателях, или обычные качественные потенциометры типа ALPS, или на реле схему собирают.
+
avatar
0
А вы собирали такой?
+
avatar
0
Да, собирал, с полгода назад где то. До сих пор пашет.
+
avatar
0
набор явно китайский, чейто порылся, не смог найти на али в частности
+
avatar
+1
А что в нем явно китайского? Ребята взяли конструкцию из радиокота и сделали конструктор. Всё на русском, а главное исходники прошивки на гитхабе лежат.
+
avatar
  • bdos
  • 09 июня 2017, 08:14
+1
Спасибо за обзор, только пару дней назад хотел его купить для простого усилителя, а он распродан уже.
+
avatar
0
На али и ебее полно их.
+
avatar
  • bdos
  • 09 июня 2017, 08:34
0
Да на БГ поинты были.
На али посмотрю что нить с экранчиком.
+
avatar
0
Видел такие же с моторчиком и с экранчиком
+
avatar
0
Не слабоват ли моторчик? Нужно больше жесткого стимпака! Паровой котел с электрическим разогревом и дросселем переключения направления вращения.
+
avatar
0
А электронным потенциометром норм звук регулировать?
+
avatar
0
Смортя в какой аппаратуре.
+
avatar
0
Наушники в компе
+
avatar
+1
Товарищи, подскажите, на что можно заменить вышедший из строя регулятор громкости советского усилителя Кумир 35У-102С? Там на 68k очень своеобразный переменник.
+
avatar
0
Фотку в студию
+
avatar
0
Кажись он:
+
avatar
  • Teem
  • 09 июня 2017, 11:15
0
ALPS RK27
+
avatar
0
Вы меня пардоньте, но 2 тысячи рублей (стоимость ALPS RK27) этот усилок нестОит. А если с таким подходом поменять в нём все тембра и электролиты на Hi-End, то усь и вовсе станет золотым…
+
avatar
  • Teem
  • 09 июня 2017, 14:48
+1
Я вас пардоню :), брал на али китайский ALPS, за лот из пяти штук заплатил 20,70$ работают отлично! Можно найти и штучно за 5$, так что покупайте и всё у вас получится :)

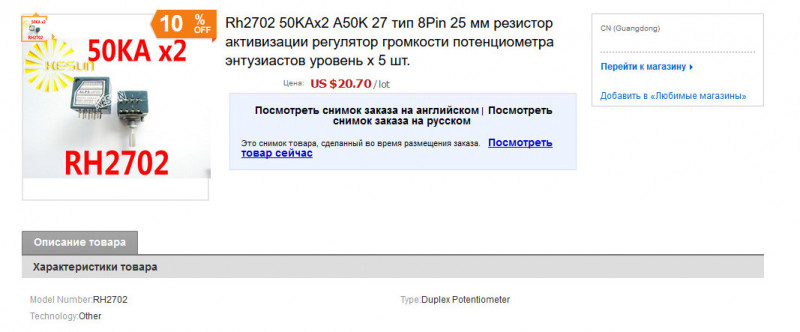

Доказательство покупки

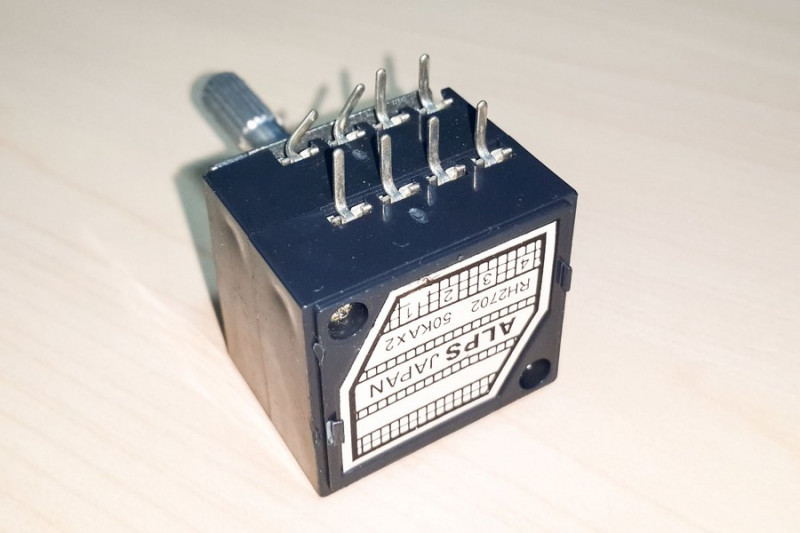

Собственно сами потенциометры



+
