Внутренний резьбовой резец. Делаем кисточку – масленку.

  1. Цена: 33.98 USD за комплект из трех штук и 10 пластин
  2. Перейти в магазин

Приехал ко мне еще один резец к токарному станку. Писать просто о резце скучно. Три фразы, два фото и все. Так что решил я отреагировать на критику в одном из комментариев к предыдущему обзору. Попеняли мне опытные читатели, что надо масло на деталь не капать из масленки при резе на станке, а кисточкой наносить. И решил я скрестить кисточку с масленкой, и попутно новый резец протестировать. Что из этого получилось – смотрите под катом.


Для начала пара расскажу о герое обзора. Резец резьбовой для внутренней резьбы со сменными пластинками.

Раньше я пользовался резцами из быстрореза. Откровенно неудобно затачивать и после пары заточке можно делать новый.



Приехал резец в количестве трех штук и с десятком сменных пластинок.



Зачем мне три одинаковых резца? Один на токарный станок, второй для фрезерного (есть планы прикрутить к нему ЧПУ и резать резьбы), а вот третий резец действительно лишний. Подарю его кому-нибудь из друзей – самоделкиных с токарным станком. Такому подарку любой станочник будет рад. По себе сужу.

Маркировка державки резца SNR0010K11. Пластинка 11IR A60. Длина резца 125 мм, диаметр 10 мм.

К каждому резцу в комплекте идет отвертка с torx хвостовиком.



Качество резца замечательное, гладкая державка из стали, напоминающей по ощущениям Ст45. Впрочем, это относится почти ко всем современным китайским резцам. Их промышленность уже давно делает качественные и надежные инструменты. Ну как минимум в области металлообработки. За последние лет 6 я не сталкивался с явным браком или какими-то огрехами. Может везло, а скорее это норма.





Как видно из самой геометрии резца, основное его предназначение – нарезание внутренней резьбы или мелкая внутренняя расточка.





Возвращаемся к масленке.

Исходными материалами у нас будут: кисточка из ближайшего магазина за 6 рублей, бутылочка, и небольшая алюминиевая заготовочка


Торцуем заготовку, растачиваем отверстие под навинчивающееся кольцо, отрезаем



Вытачиваем тело кисточки. На конце носика делаем внутренний конус. Это позволит нам собирать излишки масла после использования.

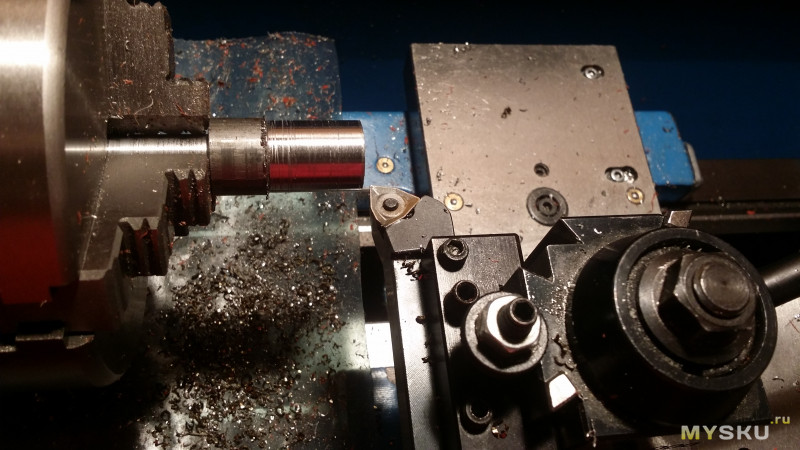

Протачиваем под размер внешней резьбы, не забываем про канавку для выхода резьбового резца



Нарезаем резьбу



И наконец пришло время действовать герою сегодняшнего обзора. Нарезаем внутреннюю резьбу в колечке, что мы отрезали ранее. Резец проявил себя с наилучшей стороны. Резьба ровная, блестящая, без задиров и шероховатостей.



Растачиваем отверстие в крышечке бутылочки



Далее самая ответственная операция. Вставляем щетину в тело нашей кисточки, и заливаем клеем. Внутри щетины находится провод.



После засыхания клея провод мы выдергиваем и на его месте образуется канал доступа масла



Ответственная операция – подстригаем ворсинки)))



Собираем все детали воедино



Заливаем масло и тестируем. Ура, все работает, подопытная отвертка покрыта слоем масла)))


Вот что у нас получилось



И как обычно видео с процессом изготовления кисточки- масленки



Резюме. Отличный резец, хорошо сделан, также замечательно показал себя в работе. Экономит время на заточку или изготовление резьбовых резцов из быстрорежущей стали. Мне очень понравился.
Планирую купить +14 Добавить в избранное +89 +159
