Очередной обзор мегазарядки

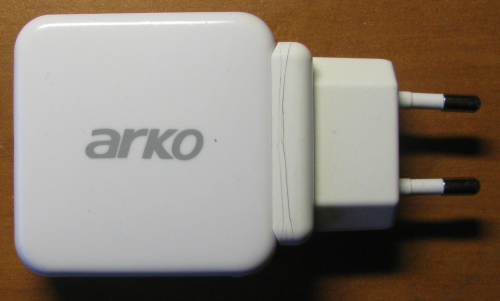

Думаю эта зарядка (точнее ее внешний вид), знакома многим.

Решил попробовать собрать всю инфу о ней в одном топике, а так же поделиться своим опытом покупки (из 2 разных мест).

Для начала уже имеющиеся обзоры этой зарядки:
mysku.club/blog/others/15037.html
mysku.club/blog/buysku/9314.html
mysku.club/blog/dealextreme/12921.html
budgetlightforum.com/node/18731

Ссылки что купил я:
intl-outdoor.com/ioncell-4-usb-2a-power-adapter-p-328.html (1 штука, белая)
https://item.taobao.com/item.htm?id=25758896994 (1 штука белая)
https://item.taobao.com/item.htm?id=25824204330 (2 штуки черные)

Для начала как они работают. Сразу скажу, не разбирая отличий найти не смог вообще.

2 порта (те что ближе к краю), предназначены для зарядки девайсов Apple (тестировал на iPhone 4S)
2 порта (те что ближе к середине), предназначены для зарядки всего остального (тестировал на Nook STR и Nexus S)

Заряжают как и положено в 1А (больше мои девайсы не берут от зарядок никак). Отличий, повторюсь, нет, так что снятно лишь для одной зарядки (черной)

Фото в процессе зарядки:

Зарядка iPhone от подходящего порта (ток и напряжение), кабели пробовал разные (и родной, и штуки 3 китайских, всегда ток был от 0.9 — 1А (четкой закономерности не нашел). После 90% зарядки, ток падает до примерно 0.5-0.6А (это я так понимаю работает контроллер заряда айфона)



Зарядка iPhone от «неподходящего» порта (ток не более 0.5А при любых условиях и состоянии батареи):


Зарядка нука (от нижних портов):


Зарядку нексуса не фоткал, но ситуация полностью аналогична нуку. От подходящих портов 0.8-1А, от «эппловского» не более 0.5А. Так же перепрбовал около 4-5 микро юсб кабелей дома, отличий не нашел.

Так же хотел бы заметить что ток не отличается от тока при зарядке родным зарядником (эппловским и нексусовским).

Так что повторюсь, в плане зарядки претензий нет.

Есть один минус. При токе около 0.5А (и ниже) и зарядке лишь одного девайса все 4 зарядки издают высокочастотный писк. С расстояния метр я его различаю, дальше — нет. Меня практически не напрягает.

А теперь самое интересное — внутренности :)

Сразу скажу зачем мне 4 зарядки. Купил я сначала на intl-outdoor, думал все будет отлично. Но почитав (уже после покупки) внимательно обзоры, понял что и там можно нарваться на фейк, да и еще и свист был, по этому по получении сразу же разобрал. Явных минусов и отсутствия каких-то важных компонентов сходу найти не смог, но тем не менее дизайн отличался от «эталонных» — те что был и в обзоре budgetlightforum.com/node/18731 и у якобы официалов (http://ioncell.taobao.com/). Немного расстроившись, заказал 3 штуки у ioncell.taobao.com/, в надежде что придут оригиналы.

(на всякий случай сфоткал то что пришло с тао)



Приступим к разбору.
Разбирал белую с intl-outdoor и одну из черных с тао (рассудив что троица оттуда отличий не имеет).

Внутренности белой:


Маркировка на большой микросхеме E07700 QB2538AP
Маркировка на маленькой микросхеме на обратной стороне ABS10

Внутренности черной:


Маркировка на большой микросхеме SF59228SD
Маркировка на маленькой микросхеме на обратной стороне ABS10

Рядом:



Сразу же видны отличия :( У черной явно отсутствуют элементы на плате. У меня со схемотехникой туго, по этому не берусь судить об их важности, но на мой дилетантский взгляд, так что с intl-outdoor явно лучше.

Так же решил собрать в одном месте всевозможные модификации которые встречались в различных обзорах и на сайтах (цифрами обозачен номер разновидности, коих я насчитал 5 штук):

Моя парочка:
1) (белая с intl-outdoor)



Внутренности черной:
2) (черная с ioncell.taobao)



3) Из обзора budgetlightforum.com/node/18731 (куплена на intl-outdoor)



1) Из обзора mysku.club/blog/others/15037.html (куплена так же как и мной на ioncell, внутренности один в один как и у моей белой)



4) Из обзора mysku.club/blog/buysku/9314.html (куплена в buysku)



3) Из обзора mysku.club/blog/dealextreme/12921.html (куплена intl-outdoor)



5) Из комментариев к обзору mysku.club/blog/others/15037.html (куплена у intl-outdoor)



То что было на ioncell.taobao в разные времена:



Небольшие выводы:

Судя по фоткам с ioncell.taobao — явные фейк это (2). Явный оригинал это (3). По (1) и (4) — непонятно.

Некоторые комментарии по поводу зарядок от пользователей (думаю некоторые узнают и свои высказывания) (циферки с моделями о которых идет речь, вставлены мной):

Печальная весть у меня для владельцев Ионцеллов, купленных у этого продавца.

Собран он (1) на микросхеме OB2538, которая проверяет выходное напряжение не на выходе вторичного выпрямителя, а на обмотке трансформатора. Печаль этого заключается в том, что, при некоторых мелких неисправностях, такая схема может отдать на выход повышенное напряжение, даже не догадываясь, что она убивает тех, кто к ней подключен. Я не совсем уверен, но родной Ионцелл кажется сделан на микросхеме THX203 (4 и 3), которая немного умнее и умеет работать с оптроном.

У этой истории наметилось продолжение. Я таки расколол свой Ионцелл. Классический фейк (5), но не такой как в теме, а такой как на фото фейка.

Микросхема стоит THX203 и оптрон на месте, но нет входного фильтра, маленький трансформатор и на выходе конденсаторы обычные, а не LSR, которые должны там быть. Кстати, конденсаторы уже плоховато держат пульсации, вовремя всплыл этот вопрос.

Написал об этом продавцу через форму на сайте. Посмотрим что ответит.

Маленький вывод от меня. Где брать оригинал — непонятно, ибо ioncell.taobao явно торгуют какой-то хренью, как и нынешний intl-outdoor.

На мой взгляд оригиналом является только модификация (3), отличительная особенность — желтный прямоугольник загнут над разьемом 220 вольт, присутствует THX203 на обратной стороне (маленькая микросхемка с циферкам 203).

Буду рад дельным комментариям и ссылкам где таки взять оригинал.
