Простенькое зарядное устройство BH-042100-04U на 4шт li-ion (10440-18650) с питанием от usb.

Приболел мой опус3100, похоже уплыло опорное напряжение и он стал недозаряжать литий, а для корректной проверки емкости нужно заряжать полностью. Вот и решил на замену hg1412 взять посмотреть такой экземпляр.

Слегка помятая коробка:

Этикетка:

Вид с установленным аккумулятором:

Держатели позволяют вставлять элементы длинной от 31.5мм (практичеки без прижима) до 72.5мм, шаг слотов ~21мм, но насколько туда влезут 21700 сказать затрудняюсь за неимением.
Провод длинной 40см без учета разьема

Вопреки заявленному, фактический ток заряда всего 0,6А в некотором диапазоне входных напряжений (аккумулятор ~полуразряженный):
и по мере заряда ток достаточно плавно падает (нет четкой границы cc/cv).

Заряд заканчивается при падении тока до ~1/10.
Индикация — зеленый без аккумулятора или при заряженном, красный в процессе заряда.

Реакцию на переполюсовку не проверял, ибо велика вероятность что не переживет.
Проверил — гаснет индикатор и ничего не происходит (ток нулевой). после установки в правильной полярности работает дальше.

Заодно и на кз — индикатор гаснет, ток течет ~65мА.

Корпус собран на 5 шурупах, причем один в центре под этикеткой.

Внутри все примитивно и неаккуратно, плата заляпана флюсом и припоем. В наличии 4 идентичных канала со спец.контроллерами аля 4056 каждый, но по разводке это что-то другое, в частности питание подано только на 8 ногу, 4 висит в воздухе, токозадающий резистор подключен к 5. А вот диоды индикации к у 4056 — к 6/7. Резисторов для рассеивания части мощности, как в типовой схеме включения 4056, нет, их роль исполняют другие элементы конструкции.

Индикация осуществляется сдвоенными красно-зелеными светодиодами, которые подключены без токоограничительных резисторов.

Токозадающий резистор считается по той же формуле, что у 4056 — стоят 2к, ток при этом 0,6А.
Попытка его уменьшить до ~1.25к привела к отсутствию результата. Оказалось что на стальных пружинах, через которые подключен минусовой контакт, при токе в 0,6А падает аж ~0,4В. т.е. их сопротивление порядка 0,6-0,7Ом и они ощутимо теплые.

Одна из причин — отличие конструкции держателей от подобных в других зу, в них полозья, по которым смещается подвижный контакт, металлические и ток подается именно через них, а не через пружину. Здесь же эта деталь конструкции пластиковая.

Температура контроллера, при токе в 0.6А, 5.0В на usb-разьеме, из которых 4.9В достигали платы, и напряжении на аккумуляторе в 3.7В, порядка 80C в открытом корпусе. При подьеме напряжения до 5.4/5.3В соответственно — 110C.

Если зашунтировать пружину проводом с низким сопротивлением, ток в оригинальном состоянии не изменился, а вот у «разогнанного» канала вырос до ожидаемого ампера. Температура при этом достигла 110C от 5,0/4,8В (падение на входном проводе выросло).
Поднятие напряжения на 0.2В при таком токе приводит к разогреву до 120C и снижению тока до 0.7-0.8А.

Таким образом можно отметить ряд проблем в исполнении конструкции:
— несоответствие заявленному току заряда
— высокое сопротивление пружин, которое с одной стороны снижает мощность рассеиваемую на контроллере и предотвращает его перегрев, но с другой заметно растягивает cv фазу заряда (которая меня как раз и интересует)

При желании можно увеличить скорость заряда, заменив токозадающие резисторы, зашунтировав пружины проводом и обеспечив теплоотвод контроллеров. Но если повышать ток, потребуется не вполне типичный источник питания, обеспечивающий ток в 4А (или одновременное использование только части слотов), так что в смысле совместимости ток в штатном режиме пожалуй представляет собой разумный компромисс — 2.3-2.4А это типичный предел фирменных 2А зарядников.

upd. посмотрел напряжение заряженных аккумуляторов, 4,23В, чуть завышает, по всем каналам одинаково.
у hg1412 поточнее, 4.20x.

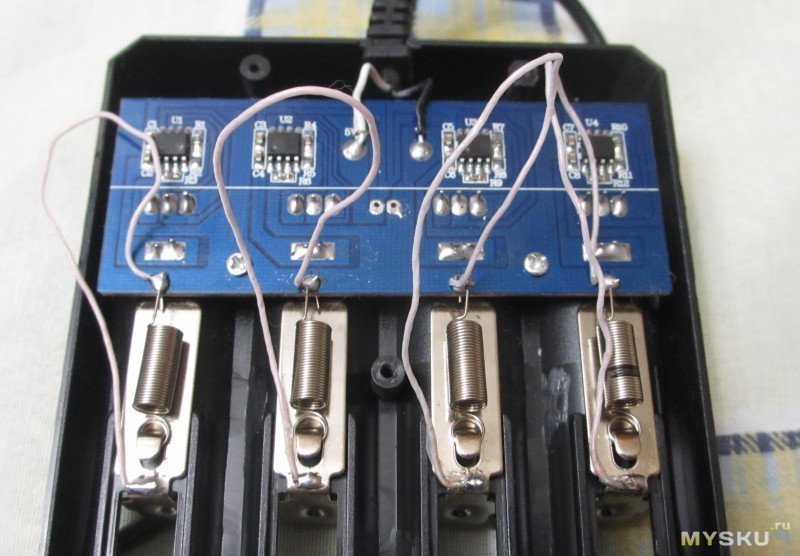

upd2. зашунтировал пружинки каким-то сравнительно толстым мгтф'ом:
получилось 11мОм вместо ~600 (между минусовым вводом и местом пайки пружинки еще +10).

итог на этих аккумах mysku.club/blog/aliexpress/84536.html (~1500мАч)
3:40 vs 5:10

припой какой-то тугоплавкий, T12/D4 при 310C превращал его в кашу, но плавил полностью долго и с трудом. где-то при 360C дело пошло нормально.

upd3. после индикации окончания заряда зарядный ток не отключается.
Планирую купить +2 Добавить в избранное
+28 +35
свернутьразвернуть
