Питаем мультиметр от Li-Ion, или долой царству кроны для 10 приборов
- Цена: $10.00 за 10 шт + доставка $4,18
- Перейти в магазин
Добрый день,
В один прекрасный день пришло ко мне осознание, что менять раз в месяц «крону» в рабочем мультиметре чуток напряжно.
Где-то на просторах инета встретился отзыв о даном сабже. Продавались тогда они по 5 штук в лоте. а так как мультиметров в хозяйстве несколько — лот был заказан.
Примерно через полтора месяца — забрал желтый конвертик с отделения укрпочты.
На платах уже распаян делитель. выходное напряжение составляет 9 вольт.
Пара реальных фото:
Самый главный плюс: при работе без нагрузки и выпаянном индикаторном светодиоде плата потребляет от li-ion аккумулятора менее 200 мкА. Это меньше, чем в «народной» MT3608.
Таким образом уже переделал 5 мультиметров. Помимо этой платы — использовал стандартный нокиевский аккумулятор и зарядники на TP4056, которые приобрел в местных интернет магазинах. Но на зарядках нужно поменять резистор между 2-й ногой микросхемы и общим проводом. По умолчанию — там 1,2кОм, что задает 1А заряда. А это — многовато для нокиевской батареи. Я подбираю резистор для тока 300...400 мА.
Теперь свой рабочий мультиметр 1-2 раза в месяц подключаю к USB на пару часов, и все.
В мультике ничего дорабатывать по электронной части не нужно. Плата преобразователя размещается в отсеке для кроны, аккумулятор — между платой и корпусом прибора, зарядка — в любом удобном месте, под нее — делается отверстие для USB разъема. Зарядка и преобразователь — постоянно соиденены с аккумулятором.
Единственный минус — не работает индикация разряда батареи в тестере. прибор просто перестает включаться. И это — всегда случается в «нужный» момент.
Сами преобразователи — могу рекомендовать.
В один прекрасный день пришло ко мне осознание, что менять раз в месяц «крону» в рабочем мультиметре чуток напряжно.
Где-то на просторах инета встретился отзыв о даном сабже. Продавались тогда они по 5 штук в лоте. а так как мультиметров в хозяйстве несколько — лот был заказан.
Примерно через полтора месяца — забрал желтый конвертик с отделения укрпочты.
На платах уже распаян делитель. выходное напряжение составляет 9 вольт.
Пара реальных фото:
Самый главный плюс: при работе без нагрузки и выпаянном индикаторном светодиоде плата потребляет от li-ion аккумулятора менее 200 мкА. Это меньше, чем в «народной» MT3608.
Таким образом уже переделал 5 мультиметров. Помимо этой платы — использовал стандартный нокиевский аккумулятор и зарядники на TP4056, которые приобрел в местных интернет магазинах. Но на зарядках нужно поменять резистор между 2-й ногой микросхемы и общим проводом. По умолчанию — там 1,2кОм, что задает 1А заряда. А это — многовато для нокиевской батареи. Я подбираю резистор для тока 300...400 мА.
Зависимость зарядного тока от сопротивления резистора
Теперь свой рабочий мультиметр 1-2 раза в месяц подключаю к USB на пару часов, и все.
В мультике ничего дорабатывать по электронной части не нужно. Плата преобразователя размещается в отсеке для кроны, аккумулятор — между платой и корпусом прибора, зарядка — в любом удобном месте, под нее — делается отверстие для USB разъема. Зарядка и преобразователь — постоянно соиденены с аккумулятором.

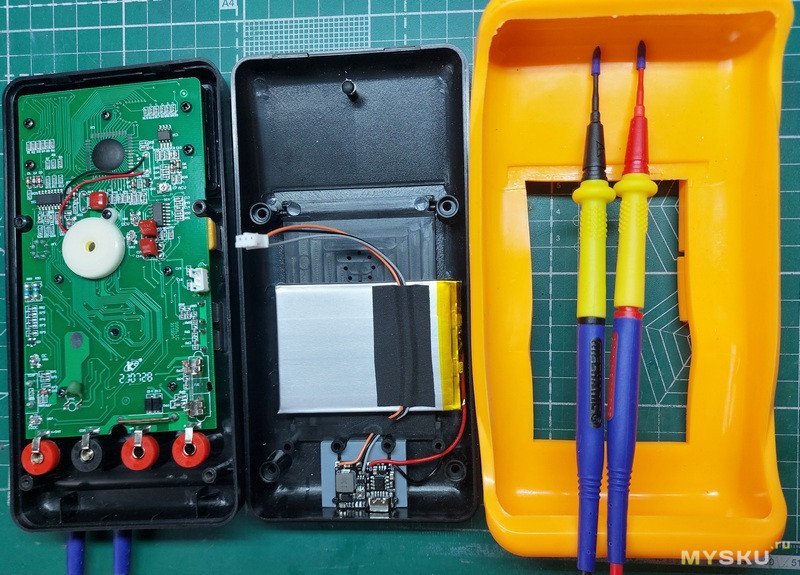

Пара переделанных приборов
преобразователь в отсеке для кроны
На входе
и на выходе
Фото двух приборов:
и на выходе
Фото двух приборов:
Потребление на холостом ходу
На входе 3,5V
Подключаем:
Многовато. убираем индикаторный светодиод — уже лучше:
Для примера — апетит «народной» MT3608:
Подключаем:
Многовато. убираем индикаторный светодиод — уже лучше:
Для примера — апетит «народной» MT3608:
Единственный минус — не работает индикация разряда батареи в тестере. прибор просто перестает включаться. И это — всегда случается в «нужный» момент.
Сами преобразователи — могу рекомендовать.
