Бюджетная подсветка для промышленного микроскопа за один вечер
- Цена: $2.29 + доставка $0.53
- Перейти в магазин
80 мм белый свет — $2.29 + доставка $0.53 (брал $1.91); 60 мм холодный белый $1.68
Готовую подсветку можно купить за 15 долларов и не мучиться с колхозом, но это не наш метод.
Выбирая подсветку для объектива, я наткнулся в поиске на COB кольца для автомобильных фар и решил попробовать их приспособить для своих нужд. Заказал пару разного диаметра и с разной цветовой температурой, если верить продавцу. Под катом что из этого вышло.
Корпус решил делать из крышек от банок для крема и пузырька от витаминов.
Штангенциркулем измерил нужные мне диаметры у пузырька, отрезал горлышко, в Кореле напечатал шаблоны для отверстий в крышках.
Шаблоны наклеил на крышки клейким карандашом, центровал с помощью иглы. Потом гравер, нож, и надфиля. В итоге получились детали готовые к сборке.
Стрелками показаны шипы и ответные отверстия, которые при сборке должны найти друг друга. Клей решил не использовать. Такой способ крепежа обеспечивает ремонтопригодность конечного изделия. (Дно пузырька пока не обрезано – оно сохраняет его жесткость и с ним удобно работать.)
Собрал, обрезал лишнее у пузырька, проделал отверстия под провода плюс четыре для охлаждения, разобрал и приклеил светодиодные кольца на три капли «Момента» каждое.
Собрал все снова (белая нижняя часть корпуса выполняет роль рассеивателя), обмотал изолентой провода. Синей, к сожалению, не было.
Испытания:
Загорается при напряжении 8 вольт, освещать начинает при 9, ток при этом 0,01 А.
При 12 вольтах ток 0,6 А. Через час работы в этом режиме корпус заметно теплый, но не критично.
На микроскопе в крайних рабочих положениях:
Напряжение в обоих случаях 9,5 В, ток 0,04 А. Выше — луженые детали засвечиваются.
Для комфортной работы необходим блок питания 0,7-1А, 12-14 В. У меня есть пара под рукой, но 3-х амперные хорошего качества –их жалко, нужно полазить по закромам. Плюс раздельную регулировку яркости по разным «каналам», для подбора баланса белого при съемке. Мысли есть, не хватает деталей. Они в принципе копеечные.
Вывод — данная конструкция имеет право на существование. Применение ее вижу еще на фотоаппаратах и видеокамерах при макросъемке, больше в голову ничего не приходит.
Плюсы:
+ Дешево
+ Простая реализация
Минусы:
— Изготовление занимает какое-то время.
Готовую подсветку можно купить за 15 долларов и не мучиться с колхозом, но это не наш метод.
Выбирая подсветку для объектива, я наткнулся в поиске на COB кольца для автомобильных фар и решил попробовать их приспособить для своих нужд. Заказал пару разного диаметра и с разной цветовой температурой, если верить продавцу. Под катом что из этого вышло.
Корпус решил делать из крышек от банок для крема и пузырька от витаминов.
Штангенциркулем измерил нужные мне диаметры у пузырька, отрезал горлышко, в Кореле напечатал шаблоны для отверстий в крышках.
Шаблоны наклеил на крышки клейким карандашом, центровал с помощью иглы. Потом гравер, нож, и надфиля. В итоге получились детали готовые к сборке.
Стрелками показаны шипы и ответные отверстия, которые при сборке должны найти друг друга. Клей решил не использовать. Такой способ крепежа обеспечивает ремонтопригодность конечного изделия. (Дно пузырька пока не обрезано – оно сохраняет его жесткость и с ним удобно работать.)
Собрал, обрезал лишнее у пузырька, проделал отверстия под провода плюс четыре для охлаждения, разобрал и приклеил светодиодные кольца на три капли «Момента» каждое.
Собрал все снова (белая нижняя часть корпуса выполняет роль рассеивателя), обмотал изолентой провода. Синей, к сожалению, не было.
Испытания:
Загорается при напряжении 8 вольт, освещать начинает при 9, ток при этом 0,01 А.
При 12 вольтах ток 0,6 А. Через час работы в этом режиме корпус заметно теплый, но не критично.
На микроскопе в крайних рабочих положениях:
Напряжение в обоих случаях 9,5 В, ток 0,04 А. Выше — луженые детали засвечиваются.
Для комфортной работы необходим блок питания 0,7-1А, 12-14 В. У меня есть пара под рукой, но 3-х амперные хорошего качества –их жалко, нужно полазить по закромам. Плюс раздельную регулировку яркости по разным «каналам», для подбора баланса белого при съемке. Мысли есть, не хватает деталей. Они в принципе копеечные.
Вывод — данная конструкция имеет право на существование. Применение ее вижу еще на фотоаппаратах и видеокамерах при макросъемке, больше в голову ничего не приходит.
Плюсы:
+ Дешево
+ Простая реализация
Минусы:
— Изготовление занимает какое-то время.
Самые обсуждаемые обзоры
| +72 |
5702
190
|
| +38 |
5936
105
|
| +45 |
3063
109
|
| +30 |
3288
82
|
В вашем случае лучше подошла бы алюминиевая пластина на необходимый диаметр. ИМХО.

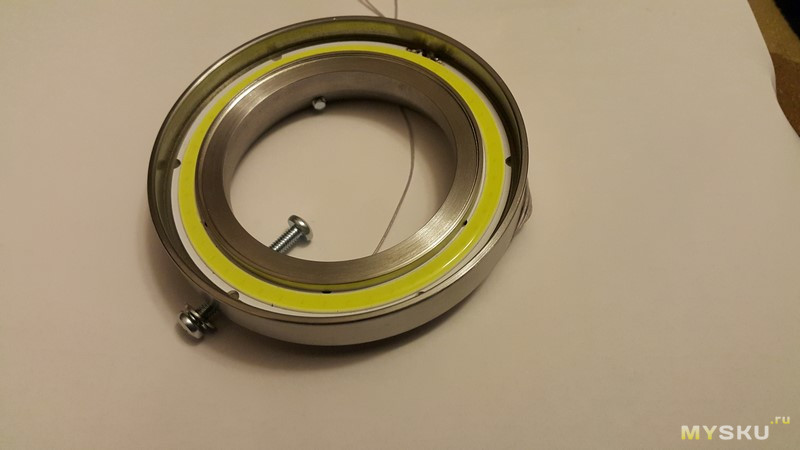

Делал для своего МБС-9 вот так:
