"Медные" крокодилы и поиск пользы от них
- Цена: ~120р/10шт
- Перейти в магазин
Попалось как-то про медные крокодилы, и захотелось мне их добыть. Но… не совсем получилось. Там есть разные варианты по размерам и комплектации, взял средние, 35мм в варианте 5+5, с изоляционными насадками двух цветов, красные и черные. Ассортимент:
Пакетик уже частично опустошен:
По размеру совпадают:
А вот с материалом оказалось легкое надувательство, под слоем металла красного оказался металл желтый, и это вовсе не золото, а видимо какая-то латунь, электропроводность которой, в зависимости от состава, хуже меди в разы:
Ось и пружина имеют покрытие такого же цвета, но они магнитные.
Люфт присутствует, хотя и не очень большой, у дешевых крокодилов бывает хуже.
Зазоры:
Колпачки чуть великоваты, могут сползти, если в крокодил что-то зажато. В сравнении с каким-то другим вариантом(черный) эти заметно шире.
Как и большинство подобных они скользкие и норовящие провернутся в пальцах.
Лудится неактивными флюсами достаточно легко. Отверстие под провод ~2мм.
В поисках разницы измерил сопротивление от кончика до кончика в сравнении со стальным и более мелким (28мм) стальным, получилось примерно вдвое меньше (а от меди ожидалось раз эдак в 8):
Но это теория, а что покажет практика? При токе в 10А общий нагрев составил ~25C, а разница со стальным образцом целых ПОЛТОРА градуса, которые легко можно списать на случайные факторы.
А вот так выглядит падение напряжения — тоже примерно вдвое:
Кстати эта 4мм «медяшка», к которой они прикреплены, тоже оказалась каким-то сплавом с сопротивлением вдвое хуже меди.
В целом никакого смысла в подобных изделиях обнаружить не удалось, разве что цвет красивый. Подозреваю что даже и чистая медь при разумных для таких размеров токах не даст никакой пользы.
Пакетик уже частично опустошен:По размеру совпадают:
А вот с материалом оказалось легкое надувательство, под слоем металла красного оказался металл желтый, и это вовсе не золото, а видимо какая-то латунь, электропроводность которой, в зависимости от состава, хуже меди в разы:
Ось и пружина имеют покрытие такого же цвета, но они магнитные.
Люфт присутствует, хотя и не очень большой, у дешевых крокодилов бывает хуже.
Зазоры:Колпачки чуть великоваты, могут сползти, если в крокодил что-то зажато. В сравнении с каким-то другим вариантом(черный) эти заметно шире.
Как и большинство подобных они скользкие и норовящие провернутся в пальцах.Лудится неактивными флюсами достаточно легко. Отверстие под провод ~2мм.
В поисках разницы измерил сопротивление от кончика до кончика в сравнении со стальным и более мелким (28мм) стальным, получилось примерно вдвое меньше (а от меди ожидалось раз эдак в 8):
Но это теория, а что покажет практика? При токе в 10А общий нагрев составил ~25C, а разница со стальным образцом целых ПОЛТОРА градуса, которые легко можно списать на случайные факторы.
А вот так выглядит падение напряжения — тоже примерно вдвое:Кстати эта 4мм «медяшка», к которой они прикреплены, тоже оказалась каким-то сплавом с сопротивлением вдвое хуже меди.В целом никакого смысла в подобных изделиях обнаружить не удалось, разве что цвет красивый. Подозреваю что даже и чистая медь при разумных для таких размеров токах не даст никакой пользы.
| +35 |
5966
46
|
Самые обсуждаемые обзоры
| +78 |
2618
54
|
| +105 |
2503
66
|
| +83 |
3936
77
|
Что интересно лежит горстка крокодилов советских посеребренных и вид имеют совершенно жуткий ха счет окислов. Даже желания использовать особо не возникает поэтому. Хотя вооде серебро лучше меди будет пока свежее
вообщем-то даже 2мОм у железяки это достаточно низко для разумных применений. по замерам получилось что в месте контакта падение сравнимо со всей его длиной.

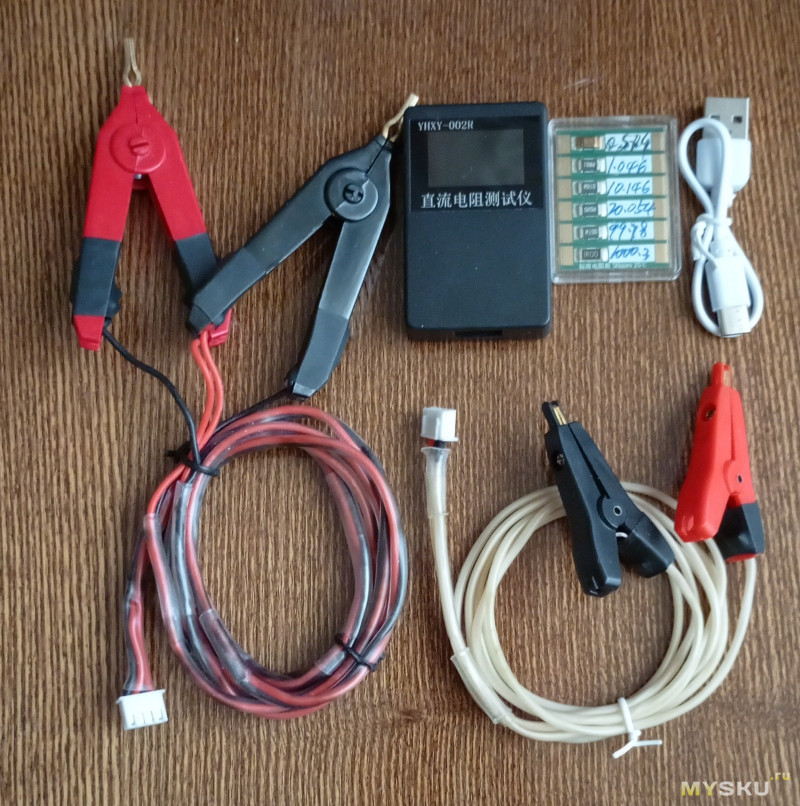

Я поступаю проще простого — беру миллиомметр (на фото HpLive YHXY-002R с самодельными проводами т.к. заводские а) короткие — вместе с зажимом ~ 45 см; б) постоянно путаются ибо не скреплены между собой для гибкости; в) из-за жёсткости часто сдёргивают зажим с детали, например померьте с ними калибровочную плату HpLive-R которая лежит рядом с прибором — можно, но… цапнул и не дыши! — малейший чих и зажим слетел) и измеряю сопротивление «вход — выход» разъёма и по нему смотрю что взять. Например для ЛБП с током 10А я тоже делал свои кабели взяв провод 12 AWG длиной метр и в итоге получил максимальное падение напряжения на петле менее 0,16V, а с заводским 70 см кабелем оно было около 0,6V — провода меньшего сечения, достаточно.
вы видимо как-то упустили, что замеры сопротивления в обзоре есть, причем парой способов, а хим. анализа материалов — нет?
замечу однако, что материал продавец указал (и соврал), а сопротивление — нет (не придерешься).
Пламенем
Если металл нагреть в пламени, медь сначала темнеет и приобретает бурый оттенок, при этом запаха и дыма нет. Алюминий, в отличие от меди, быстро тускнеет и начинает разрушаться.
Во время нагрева чистой меди отсутствует дым и резкие запахи, в противном случае перед вами сплав.
Важно: результат следует рассматривать как ориентировочный, поскольку на него влияют легирование состава и состояние поверхности конкретного образца
Химическими реактивами
Реакция с азотной кислотой. Капля азотной кислоты на меди вызывает появление характерного зелёно-голубого окрашивания.
Реакция с соляной кислотой и аммиаком. Если обработать медь раствором соляной кислоты, а затем добавить аммиак, появляется насыщенный синий оттенок раствора.
Реакция с уксусом или лимонной кислотой. Зачистить небольшой участок до блеска, капнуть на него обычным столовым уксусом (9%) или раствором лимонной кислоты. Если в течение нескольких минут (особенно при лёгком нагреве) поверхность потемнеет, то скорее всего, перед вами медь.
На мой взгляд последний способ самый простой и надежный.
Из такого сплава «крокодилы» современные не делают? Дорого?
В общем, один из самых стыдных моментов моей жизни. Я пялился как дурак и не смог вообще ничего.

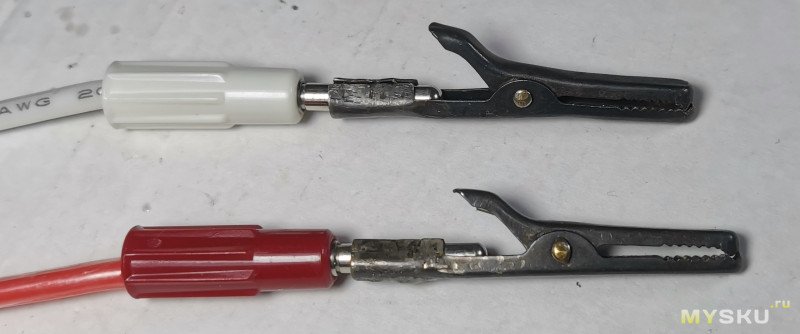

Вот такие примерно
но колпачки там конечно жесткие… ну разве что не прокручиваются.
ну а зачем там awg22 — фиг знает. хотя проблема не в нем, а в жесткой и толстой изоляции.
Сорри, если что.

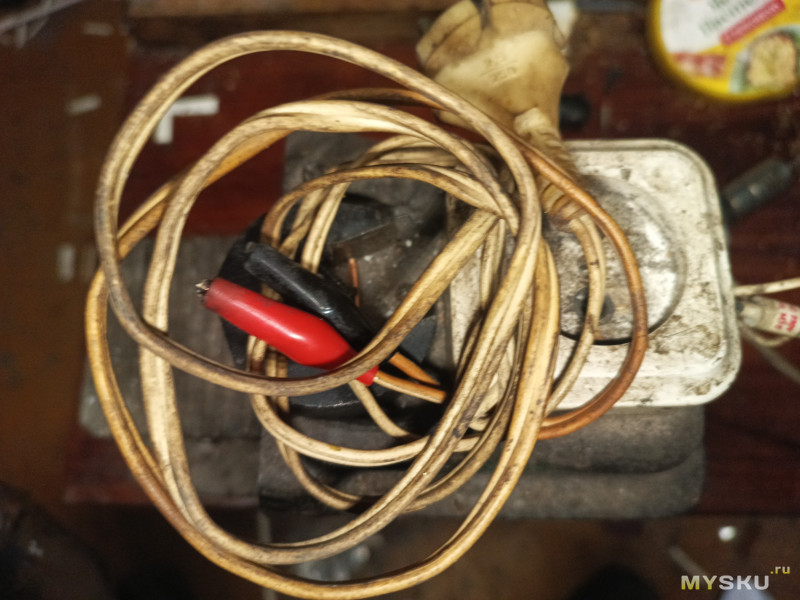

Был провод к мультиметру, толстый, но сечение самой жилы 0,0000000001мм²))). Остались от него одни крокодилы, приделал их к какому-то проводу с вилкой, который вставляю в педаль от гильотины с розеткой. Удобно чинить всякое, рекомендую.
