USB-тестер FNIRSI FNAC-28
- Цена: 1539 рублей
- Перейти в магазин
Тут уже было два обзора данной модели, которые дополняли друг друга. В моем случае нареканий к показаниям особо нет, единственное, триггер протоколов быстрой зарядки работает только для USB-A разъема, при подключении через Type-C нужно подключать нагрузку с определенным протоколом на выход.
Характеристики
Тип товара: USB-тестер
Экран: 1.06"
Протоколы: QC2.0 5 В 9 В 12 В 20 В;2QC3.0 3,4-20 В;3FCP 9 В 12 В 20 В;4SCP 5,5-6.0 В;5AFC 9 В 12 В;6VOOC/WARP;20 В;7SVOOC 1.0;8SVOOC 2.0
Язык: китайский и английский
Напряжение: 4-24 В
Ток: до 6.5 А
Размеры: 73×36×12 мм
Масса: 21 г
Распаковка и внешний вид
Приходит тестер в цветастой коробке, из допов внутри только кабель Type-С.
Корпус поастиковый, слева расположен USB-A разъем, справа Type-С. В нижней части выходные гнезда, хотя на Type-C можно так же подавать напряжение. Сверху находятся три кнопки управление и Type-C для подключения доп питания, либо ПК.
Сзади нанесена основная информация о модели и краткие характеристики. Подробнее о них можно почитать в инструкции.
Тестирование

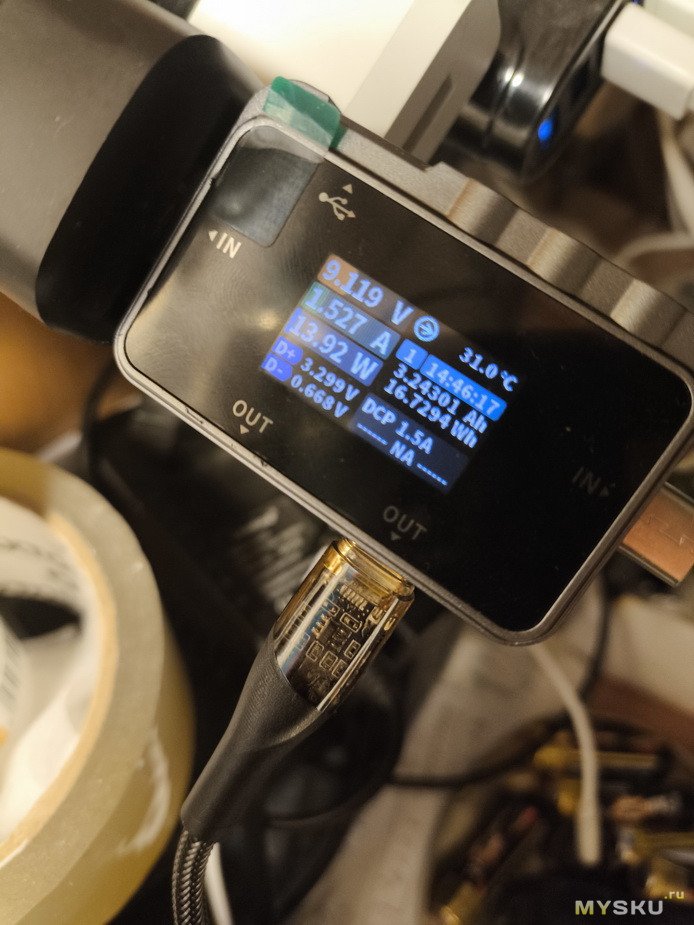

На выбор есть три интерфейса данных, первый самый простой, тут отображается текущее напряжение, ток и мощность. Нажатием на центральную кнопку можно повернуть информацию на 180 градусов. Далее экран с мониторингом заряда и отображением текущего протокола. Ну а на третьем можно оценить пульсации источника напряжения. Центральная кнопка меняет тип измерений, а стрелки выборку.
Четвертое окно является инструментарием для тестирования протоколов быстрой зарядки. Есть как автоматическое обнаружение поддерживаемых типов, так и ручные триггеры. Автоматика отрабатывает без проблем, но только при подключении по USB-A/ По какой-то причине, Type-C вход остался без триггеров и не расталкивает блок питания самостоятельно.
Но если запитать устройство с триггером, тестер ему не мешает и нормально запускается.
В пятом окне находятся системные настройки, сброс к заводским настройкам и информация об устройстве. Параметрами не перегрузили, имеется корректировка яркости в обычном и режиме ожидания, таймер перехода в режим ожидания от 1 до 30 минут, единицы измерения температуры, выбор языка и включение/выключение застваки.
В информации об устройстве указкна модель, версия прошивки, серийный номер и счетчик запусков.
Точность измерения
Напряжение определяет на удивление неплохо, при подключении внешнего питания можно начинать ниже 5В. Для проверки заявленного диапазона я использовал лабораторный БП.
И да, он не поверен, так что подключился к ИОН с допуском в сотые Вольта. Есть небольшое отклонение в меньшую сторону, но всё же довольно неплохо.
По току так же немного уходит в минус на несколько сотых, если верить WITRN U3.
Вот с другого ракурса, чтобы сравнить с показаниями нагрузки.
Итоги
Казалось бы, мог получиться неплохой универсальный мелкий тестер, напряжение и ток определяет адекватно, есть дополнительные инструменты для тестирования блоков питания и кабелей, да и стоит в несколько раз дешевле FNB48P. Но как можно было не добавить триггер для Type-C разъемов? Учитывая, что у большинства PD блоков питания есть только этот интерфейс, а значит без внешнего триггера, тестер будет бесполезен для автоматического обнаружения поддерживаемых типов протоколов. Ну хотя бы при подключении нагрузки он может отображать используемый.
Купон
FNSCD04 снижает цену до 1539 рублей.
Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
