Simul-Focal тринокулярный стереомикроскоп
- Цена: 31 239 ₽
- Перейти в магазин
Давно смотрел на аналоговый микроскоп. Зрение не то уже, да и электроника мельчает. Цифрового у меня не было, да и брать не хотел, ибо понятно что оптику цифра не поборет. Цифра как бонус- это нормально, поэтому смотрел в сторону тринокулярных стереомикроскопов.
После недолгих мытарств по кетайской промплощадке была выбрана модель аналого-цифрового микроскопа HIGH CLOUD. Немаловажную роль в выборе сыграло наличие экспресс-доставки с Российского склада. Посылка дошла из Москвы до Кирова за 4 дня. Посылка пришла на другую почту, на которую приходят экспресс-доставки, недалеко от моего адреса. Картонная коробка была маленько помята и также маленько порвана. Внутри был пенопластовый бокс, который тоже не выдержал общения с почтой России, и таки треснул с одной стороны. Но все остальное было без повреждений- приятный бонус от почты России.
1_ 56-светодиодный кольцевой светильник с выключателем и диммером
2_ Цифровая камера 38МР. Фото в формате .jpg, видео в формате .mp4.
3_ Безлинзовый адаптер для установки цифровой камеры
4_ Адаптер с увеличением 0.5Х для установки цифровой камеры
5_ Ограничитель
6_ Наглазники
7_ Линза 1.0X (рабочее расстояние 100 мм)
8_ Линза 2,0X (рабочее расстояние 40 мм)
9_ Линза 0,5X (рабочее расстояние 165 мм)
10_ Горизонтальная штанга
11_ Вертикальная штанга
12_ Шестигранный ключ 6мм
13_ Кремальера
14_ Тринокулярная Стерео Зум-головка
15_ Настольная подставка
16_ Термостойкий коврик. Очень тонкий, ~1,5мм в рабочей области
17_ Адаптер питания для цифровой камеры. 12v/1A
18_ Чехол
В комплекте шла также лентяйка для цифровой камеры, карта памяти на 8Ггб, и шнур HDMI длиной 1 метр. Забыл добавить их при фотосессии…

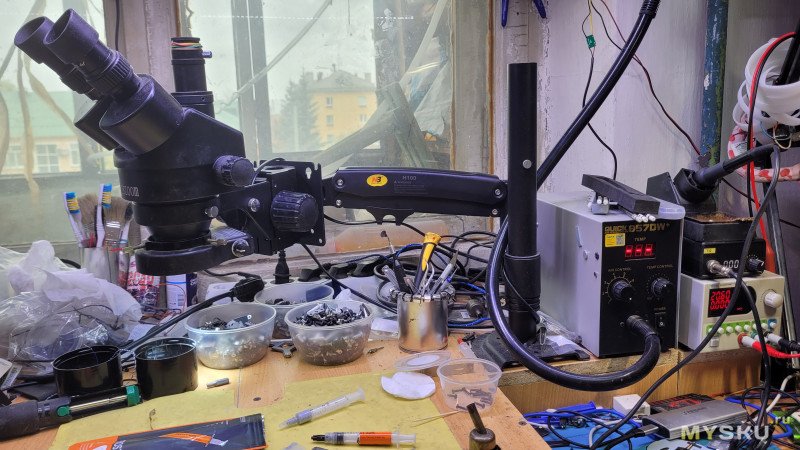

Органов управления по сути 2- фокусировка и масштабирование.
Выставляем масштабирование на макс. увеличение, фокусировку в среднее положение. Ложим объект исследования на стол. В случае с фото выше ослабляем винт (1) на вертикальной штанге чтобы горизонтальная штанга перемещалась вверх-вниз, и ловим примерно фокус, глядя в окуляры микроскопа и перемещая конструкцию башка микроскопа/горизонтальная штанга вверх/вниз. Поймали… Затягиваем винт. Снизу ограничителем(2) дополнительно фиксируем чтобы для надежности. Подстраиваем фокусировку.
Теперь фокус будет сохранятся во всем диапазоне масштабирования. Ну… почти, у меня при минимальном масштабировании совсем немного уводит фокус.
В случае когда микроскоп собран без горизонтальной штанги, поступаем аналогично. Только перемещать вверх/вниз будем кремальеру.
Наглядная демонстрация работы фокусировки и масштабирования:
Микроскоп с линзой 2.0Х может и еще мельче взять, да только толку от цифровой камеры не будет, да и через окуляр микроскопа смартфоном с рук тоже то еще извращение снимать. И все равно не передаст он всей перспективы, глазами все гораздо качественнее и объемнее.
Пример видео снятого цифровой камерой микроскопа:
У тринокуляра светосила хуже чем у бинокуляра… Да и фиг с ним, такой микроскоп берут не бактерии рассматривать и не фотошопить. Картинка вполне себе нормальная и яркая, дискомфорта не заметил. Ну и ярче то подсветку сделать не проблема в случае надобности.
По любому дополнительно к оптическому выводимое на монитор цифровое изображение это хороший бонус. Не пялишься постоянно в оптику.
Скринами качество оптического стерео-изображения не передать. Цифра она и в Африке цифра, не всё мегапиксели решают. На скрине где голова орла, там реально структура бумаги видна, тончайшие нити, и все это в объеме. Керамика 0603, при установленной линзе 2.0Х, в максимальном увеличении выглядят в оптике как многоэтажные дома. Реально удивило в первый раз насколько керамика 0603 высока. Фокус либо на верх керамики, либо на п/плату. Поэтому и не делал скринов.
Цифровая камера так себе, явная интерполяция до 38Мр. Не знаю сколько там реальных, но думаю в районе 10. Тут был пост что у 48Мр реальных 12. Можно прикупить хорошую цифровуху, но на посмотреть и эта пока сойдет.
На профессиональном оборудовании оно все лучше и красивее? Так оно и стоит куда как дороже.
Для дома, когда не на потоке, имхо- сабж одно из моих самых нужных и полезных приобретений.
Тут дело даже не в возможности пайки мелких деталей под микроскопом. Слава богу я еще могу 0603 в очках снять/запаять, не без мата конечно.
Осмотр платы- вот основное для чего был взят микроскоп. Непропаи, поврежденные детали, дорожки. Оно все можно и в очках, но с микроскопом куда как удобнее и гораздо продуктивнее. А заметить поврежденную мелкую керамику можно только в микроскоп. Прогар на резисторе типоразмера 0402 я увидел только в микроскоп.
После недолгих мытарств по кетайской промплощадке была выбрана модель аналого-цифрового микроскопа HIGH CLOUD. Немаловажную роль в выборе сыграло наличие экспресс-доставки с Российского склада. Посылка дошла из Москвы до Кирова за 4 дня. Посылка пришла на другую почту, на которую приходят экспресс-доставки, недалеко от моего адреса. Картонная коробка была маленько помята и также маленько порвана. Внутри был пенопластовый бокс, который тоже не выдержал общения с почтой России, и таки треснул с одной стороны. Но все остальное было без повреждений- приятный бонус от почты России.
Комплектация:
1_ 56-светодиодный кольцевой светильник с выключателем и диммером
2_ Цифровая камера 38МР. Фото в формате .jpg, видео в формате .mp4.
3_ Безлинзовый адаптер для установки цифровой камеры
4_ Адаптер с увеличением 0.5Х для установки цифровой камеры
5_ Ограничитель
6_ Наглазники
7_ Линза 1.0X (рабочее расстояние 100 мм)
8_ Линза 2,0X (рабочее расстояние 40 мм)
9_ Линза 0,5X (рабочее расстояние 165 мм)
10_ Горизонтальная штанга
11_ Вертикальная штанга
12_ Шестигранный ключ 6мм
13_ Кремальера
14_ Тринокулярная Стерео Зум-головка
15_ Настольная подставка
16_ Термостойкий коврик. Очень тонкий, ~1,5мм в рабочей области
17_ Адаптер питания для цифровой камеры. 12v/1A
18_ Чехол
В комплекте шла также лентяйка для цифровой камеры, карта памяти на 8Ггб, и шнур HDMI длиной 1 метр. Забыл добавить их при фотосессии…
Сборка
На общем фото на Тринокулярную Стерео Зум-головку уже смонтированы окуляры Super Widefield 10X/20:
Чтобы их установить на свое место, надо и с зум-головки, и с окуляров снять заглушки. Окуляры установить в зум-головку и зафиксировать маленькими винтами:
Шестигранником(12) прикручиваем вертикальную штангу(11) к настольной подставке(15):
Я не стал пока устанавливать горизонтальную штангу(10).
Скручиваем с верхнего торца вертикальной штанги(11) заглушку, и одеваем ограничитель(5):
Одеваем кремальеру(13) и закручиваем заглушку:
Устанавливаем на кремальеру тринокулярную Стерео Зум-головку, и фиксируем ее фиксатором:
Далее скручиваем заглушку с места установки цифровой камеры:
Устанавливаем C-Mount адаптер с увеличением 0.5Х(4):
Устанавливаем цифровую камеру на адаптер, предварительно удалив заглушки:
Аккуратно, по резьбе, устанавливаем линзу 0,5X:
С линзой 0,5X, за счет большого фокусного расстояния 165 мм, можно работать за микроскопом феном/паяльником, но все равно не желательно конечно.
Устанавливаем светодиодное кольцо подсветки:
Осталось подать питание на подсветку, камеру, и подключить ее по HDMI к монитору…
Чтобы их установить на свое место, надо и с зум-головки, и с окуляров снять заглушки. Окуляры установить в зум-головку и зафиксировать маленькими винтами:Шестигранником(12) прикручиваем вертикальную штангу(11) к настольной подставке(15):
Я не стал пока устанавливать горизонтальную штангу(10).Скручиваем с верхнего торца вертикальной штанги(11) заглушку, и одеваем ограничитель(5):
Одеваем кремальеру(13) и закручиваем заглушку:
Устанавливаем на кремальеру тринокулярную Стерео Зум-головку, и фиксируем ее фиксатором:
Далее скручиваем заглушку с места установки цифровой камеры:
Устанавливаем C-Mount адаптер с увеличением 0.5Х(4):
Устанавливаем цифровую камеру на адаптер, предварительно удалив заглушки:
Аккуратно, по резьбе, устанавливаем линзу 0,5X:
С линзой 0,5X, за счет большого фокусного расстояния 165 мм, можно работать за микроскопом феном/паяльником, но все равно не желательно конечно.
Устанавливаем светодиодное кольцо подсветки:
Осталось подать питание на подсветку, камеру, и подключить ее по HDMI к монитору…
Органов управления по сути 2- фокусировка и масштабирование.
Выставляем масштабирование на макс. увеличение, фокусировку в среднее положение. Ложим объект исследования на стол. В случае с фото выше ослабляем винт (1) на вертикальной штанге чтобы горизонтальная штанга перемещалась вверх-вниз, и ловим примерно фокус, глядя в окуляры микроскопа и перемещая конструкцию башка микроскопа/горизонтальная штанга вверх/вниз. Поймали… Затягиваем винт. Снизу ограничителем(2) дополнительно фиксируем чтобы для надежности. Подстраиваем фокусировку. Теперь фокус будет сохранятся во всем диапазоне масштабирования. Ну… почти, у меня при минимальном масштабировании совсем немного уводит фокус.
В случае когда микроскоп собран без горизонтальной штанги, поступаем аналогично. Только перемещать вверх/вниз будем кремальеру.
Наглядная демонстрация работы фокусировки и масштабирования:
Линза 0,5X
Для начала монетка. ⌀12мм.
Оптика:
То что на мониторе в этот момент:
Уместил в кадр:
Контроллер заряда Lithium-ion/Polymer Battery 5358A. Корпус Sot 23-5:
Оптика:
Цифра:
Линейка на максимальном и минимальном увеличении:
Еще немного фото:
Оптика:
То что на мониторе в этот момент:
Уместил в кадр:
Контроллер заряда Lithium-ion/Polymer Battery 5358A. Корпус Sot 23-5:
Оптика:
Цифра:Линейка на максимальном и минимальном увеличении:
Еще немного фото:
Линза 2,0X
Микроскоп с линзой 2.0Х может и еще мельче взять, да только толку от цифровой камеры не будет, да и через окуляр микроскопа смартфоном с рук тоже то еще извращение снимать. И все равно не передаст он всей перспективы, глазами все гораздо качественнее и объемнее.
Пример видео снятого цифровой камерой микроскопа:
Заключение
Для домашнего не профессионального использования сабж самое то что нужно.У тринокуляра светосила хуже чем у бинокуляра… Да и фиг с ним, такой микроскоп берут не бактерии рассматривать и не фотошопить. Картинка вполне себе нормальная и яркая, дискомфорта не заметил. Ну и ярче то подсветку сделать не проблема в случае надобности.
По любому дополнительно к оптическому выводимое на монитор цифровое изображение это хороший бонус. Не пялишься постоянно в оптику.
Скринами качество оптического стерео-изображения не передать. Цифра она и в Африке цифра, не всё мегапиксели решают. На скрине где голова орла, там реально структура бумаги видна, тончайшие нити, и все это в объеме. Керамика 0603, при установленной линзе 2.0Х, в максимальном увеличении выглядят в оптике как многоэтажные дома. Реально удивило в первый раз насколько керамика 0603 высока. Фокус либо на верх керамики, либо на п/плату. Поэтому и не делал скринов.
Цифровая камера так себе, явная интерполяция до 38Мр. Не знаю сколько там реальных, но думаю в районе 10. Тут был пост что у 48Мр реальных 12. Можно прикупить хорошую цифровуху, но на посмотреть и эта пока сойдет.
На профессиональном оборудовании оно все лучше и красивее? Так оно и стоит куда как дороже.
Для дома, когда не на потоке, имхо- сабж одно из моих самых нужных и полезных приобретений.
Тут дело даже не в возможности пайки мелких деталей под микроскопом. Слава богу я еще могу 0603 в очках снять/запаять, не без мата конечно.
Осмотр платы- вот основное для чего был взят микроскоп. Непропаи, поврежденные детали, дорожки. Оно все можно и в очках, но с микроскопом куда как удобнее и гораздо продуктивнее. А заметить поврежденную мелкую керамику можно только в микроскоп. Прогар на резисторе типоразмера 0402 я увидел только в микроскоп.
