Fanaue S1. Штативный адаптер для бинокля

Приветствую вас, достопочтенные читатели, а в особенности тех из вас, которые имеют счастье обладать хотя бы одним биноклем. И не просто обладать, но и регулярно им пользоваться. Насколько скучнее была бы наша жизнь, если бы не эти чудесные устройства, позволяющие видеть мелкое и далёкое большим и близким!

Однако, наблюдая в бинокль с рук, вам не раскрыть весь его потенциал и не увидеть самые мелкие из доступных деталей. А уж если бинокль тяжёлый, а смотреть в него нужно долго, то и сам процесс наблюдения становится утомительным. И тогда возникает естественное желание добавить комфорта, поставив бинокль на штатив. Перепробовав некоторое число устройств, предназначенных для этой цели, я, похоже, нашёл одно из наиболее удачных.

Издавна было замечено, что бинокль показывает больше и лучше, если смотреть в него не с рук, а с надёжной опоры. Причина тому в треморе рук, от которого не избавлен никто. Хотя, разумеется, частота и амплитуда дрожания конечностей у колдыря со стажем и у олимпийского чемпиона по стрельбе будет различаться кардинально.

Самый первый вариант такого приспособления, о которым мне довелось узнать, был описан ещё в советских времён книгах и представлял собой простую дощечку, закреплённую на моноподе. Бинокль предлагалось просто класть на эту дощечку сверху и придерживать руками. Концепция пережила десятилетия, а продвинутые варианты «дощечек» используются по сей день:

Нечто подобное, только куда более кустарного вида, я соорудил самостоятельно для своего первого бинокля — КОМЗовского 15×50.

Также в советские времена выпускался штативный адаптер для биноклей с креплением за центральную ось, однако вживую это устройство мне не доводилось видеть ни разу. Да и смысла в его поисках особо не осталось, поскольку [пост]советские бинокли замерли в своём развитии где-то на уровне 80-х.

Постепенно производители осознали, что установка биноклей на штатив не прихоть, а насущная необходимость. Поэтому в последние пару десятилетий всё больше и больше биноклей оснащаются специальным резьбовым гнездом для установки на штатив. Как правило, оно имеет стандартную штативную резьбу 1/4", располагается в торце оси, на которую крепятся «половинки» бинокля и прикрыто декоративным винтом. Чтобы такой бинокль установить на штатив, нужен специальный аксессуар, обычно именуемый «Tripod adapter» или «L-bracket», поскольку, в простейшем случае, он представляет собой металлическую полосу, согнутую в форме буквы «L», с гнездом для штативного винта в нижней части и винтом для прикручивания бинокля — в верхней.

Лет 15 назад мне случилось обзавестись астрономическим биноклем Celestron SkyMaster 15×70. По нынешним временам так себе достижение, но в сравнении с казанским 15×50 это был просто прорыв в иные миры. В том числе и потому, что SkyMaster изначально комплектовался штативным адаптером. Был он пластиковым и препаршивого качества, но даже с ним было лучше, чем пытаться смотреть в огромный и тяжёлый бинокль с рук. Фирменный адаптер я долго терпеть не смог, и купил на Ebay за довольно нескромные $20 самый типический для той эпохи штативный адаптер:

Ставить-снимать его было не слишком удобно, насечка на стальном винте резала пальцы, зато на этой цельнометаллической опоре бинокль стоял фундаментально. В итоге я пришёл к компромиссу: просто прикрутил адаптер на бинокль пассатижами и несколько лет кряду его не снимал.

С купленным лет шесть назад семикратным биноклем поступить так было уже нельзя: я иногда брал его с собой в поля, и прикрученная на постоянной основе железка мешала бы очень сильно. Пришлось каждый раз по старинке прикручивать-откручивать адаптер, покуда в самом конце весны я совершенно случайно не узнал об устройстве, которое должно было если не изменить всю мою жизнь к лучшему, то уж точно избавить от суеты вокруг адаптера.

Выпускает этот чудо-агрегат совершенно ничем не прославленная китайская фирма Fanaue, а сам адаптер и вовсе называется «S1»; если не знать о его существовании, в дебрях Aliexpress вы его найдёте разве что случайно.

Надо заметить, нечто подобное мне попадалось на глаза на форумах западных любителей астрономии. Однако многое из того, что для западных любителей астрономии — банальность, едва достойная беглого упоминания, на территории РФ с некоторых пор стало крайне труднодоступным, да и цена на туземные адаптеры понравится не каждому. А вот Fanaue S1 продаётся по цене около $15, что сподвигло меня немедленно его заказать. Даже если бы адаптер не оправдал надежд, цена ошибки была бы невелика. Однако, забегая вперёд скажу, что ожидания мои обозреваемый адаптер оправдал и даже превзошёл.

Доставка из Китая на юг Красноярского края заняла 18 дней; возможно, дошло бы и быстрее, если бы Алиэкспресс не объединил несколько моих заказов в одну посылку. Так или иначе, в пятницу вечером я зашёл на почту и забрал серо-голубой пластиковый пакет, в котором, среди прочего, присутствовал и заказанный адаптер. Поставляется он в коробке из коричневого картона размером 18×6×3см, запаянной в прозрачную плёнку.

Богатством дизайна коробка похвастать не может: лицевую сторону украшают название фирмы и логотип, одну из боковых — реквизиты на китайском и английском языках,

ну а информация о том, что, собственно, внутри коробки содержится, размещено на серебристой этикетке. Согласно данной этикетке, внутри находится «модель S1» массой 88 грамм и размерами 117×38×20мм, произведённая в Китае. Эта «модель S1» даже изображена рядом с её массогабаритами, однако что именно она собой представляет и для чего нужна, по картинке около сантиметра высотой непосвящённому не понять. Впрочем, и посвящённый догадается не сразу.

Поэтому просто откроем коробку, и посмотрим, что у неё внутри.

А внутри неё царит минимализм. В пластиковом пакетике поменьше — очередной ключ-шестигранник в мою коллекцию ключей-шестигранников. Внешне экземпляр удручающе банален:

Ну а в том пакетике, что побольше — сам адаптер:

Весит адаптер ровно 82 грамма (вместо обещанных 88), однако в данном случае меньшая масса — лишь достоинство. Линейные размеры адаптера: высота 115 миллиметров, максимальная ширина (по основанию) 38 миллиметров, толщина 20мм. Расстояние от основания до центра гнезда, в которое вставляется серебристая ось — 87 миллиметров.

В пакетике он находится в собранном виде, и то, что он разборный, не так, чтобы очевидно. Тем более, что никакого руководства по эксплуатации, где бы этот момент освещался, в комплект не входит. Однако особенность данного адаптера, выделяющая его из всех прочих, заключается именно в возможности разделить его на две части, одна из которых ввинчивается в бинокль и пребывает там на постоянной основе, а другая — хранится в тёмном углу, покуда в ней не возникнет надобность. Так что сейчас мы его разберём, благо сделать это совсем несложно.

Для этого нужно:

• Ослабить (или полностью выкрутить) верхний винт с накаткой
• Блестящий шпенёк сдвинуть в направлении, указанном стрелкой, и удерживать его в таком состоянии
• Вытащить круглую блестящую деталь из гнезда

Теперь вместо одного адаптера у нас в руках две его неравные части. Изготовлены они из различных материалов. «Ножка» адаптера — из лёгкого немагнитного металла, надо полагать, алюминиевого сплава с шероховатым чёрным покрытием. Весит она 64.75 грамма.

А вот круглая деталь (далее я буду именовать её «осью», поскольку она, по сути, таковой и является) с проточкой ощущается не по размеру увесистой (хотя её масса всего 17.25 грамма), а также реагирует на магнит от жёсткого диска.

С одной стороны на ней нарезана внешняя штативная резьба 1/4" и установлена прокладка из резиноподобного материала, с другой — сделана проточка и снята фаска. Резьбовой стороной её предполагается вкручивать в гнездо на бинокле. Очевидно, что руками её надёжно не вкрутить; тут-то и пригодится шестигранный ключ из комплекта. Вставляем этот ключ в гнездо и по часовой стрелке доворачиваем до тех пор, пока не сочтём, что блестящая железка ввинчена достаточно крепко и случайно не выкрутится. Должно получиться примерно так:

Проявлять излишний энтузиазм и крутить изо всех сил не стоит, вдруг у вашего бинокля не окажется достаточного запаса прочности.

А вот извлечение оси адаптера из бинокля не столь банально. Первое, что приходит в голову — вставить тот же ключ в то же гнездо и покрутить его против часовой стрелки. Однако, проделав это, вы, вероятнее всего выкрутите не саму ось, а только лишь винт с гнездом под шестигранник. Лично я решил проблему, ухватив ось пассатижами за ребристый «поясок».

Впрочем, логика использования адаптера предполагает, что ось будет установлена на бинокле на постоянной основе, и выкручивать её вам придётся не раньше, чем вы пожелаете с этим биноклем расстаться.

Но что делать, если у вас два (а может даже, три или четыре, как у меня) бинокля, и все их вы планируете регулярно ставить на штатив? Во-первых, вы можете заказать адаптер не в обычной комплектации «S1», а в расширенной «S1pro». Стоить она будет на треть дороже, зато в комплект входит не одна ось, а две. Также эту детальку можно купить и отдельно примерно за полцены адаптера, но этот вариант совсем уж невыгодный.

Будучи установленной на бинокль, ось выступает на 24 миллиметра. Для большинства биноклей, включая мой Nikon Action EX 7×35, это не создаёт никаких неудобств при хранении и использовании.

Однако существуют бинокли, как правило, малой кратности, которые после установки данной детали уже не получится поставить объективами вниз или уложить в комплектный чехол (в частности, это относится к Vixen 2.1×42 Constellation). Если вы подозреваете, что и с вашим биноклем может возникнуть такая ситуация, лучше заранее взять линейку и проверить, не помешает ли вам выступающая на 24 миллиметра ось адаптера.

Теперь присмотримся повнимательнее к «ножке» адаптера. В нижней её части присутствует гнездо со всё той же штативной резьбой 1/4", только на этот раз внутренней, что позволяет поставить адаптер на почти любой штатив. А ещё геометрия основания адаптера повторяет формы быстросменных площадок широко распространённого стандарта Arca Swiss, благодаря чему адаптер можно зажать в «челюстях» соответствующего крепления буквально за считанные секунды. Однако за надёжностью установки адаптера придётся следить внимательнее, чем обычно: основание адаптера совершенно плоское, без предотвращающих выскальзывание винтиков, обычно присутствующих на Arca Swiss-совместимых аксессуарах.

И вот пришла пора собрать всю конструкцию воедино. Зажимаем «ножку» адаптера в «челюстях» штативной головки и вставляем до упора ось вместе с биноклем в то же самое отверстие, из которого мы её когда-то вынули. Подпружиненная защёлка внутри адаптера войдёт в проточку, после чего просто взять и вытащить бинокль обратно уже не получится. Но это если сделать всё правильно. А вот если попытаться вставить бинокль не с той стороны адаптера, защёлка до проточки не дойдёт и бинокль в адаптере не зафиксируется.

В принципе, уже можно приступать к наблюдениям, однако бинокль может качаться на оси, что не всегда уместно. Если требуется полная неподвижность, нужно закрутить до упора расположенный сверху винт с крупной рифлёной головкой. Механика реализована максимально просто: винт просто заходит в проточку и упирается в металл оси. Видимо, по этой причине ось и сделана из стали: алюминий изнашивался бы неприлично быстро. Фиксирующий винт не такой уж и длинный, вкручивается всего на три оборота, поэтому при снятии бинокля с адаптера существует вероятность перестараться, выкрутить этот винт из адаптера полностью, уронить и потерять.

Если всё сделать правильно, должно получиться примерно следующее:

Теперь бинокль стоит на штативе как влитой, и всё почти идеально. Почему «почти»? Проблема в том, что центр тяжести бинокля находится существенно ближе к наблюдателю, чем адаптер, и если ослабить зажим шаровой головки, бинокль завалится назад. Поэтому, ослабляя фиксаторы на головке штатива, бинокль приходится придерживать рукой. При наблюдениях наземных объектов потребность изменять наклон бинокля возникает нечасто, однако в любительской астрономии дела обстоят с точностью до наоборот. Однако в остальном данный адаптер работает просто отлично, в чём я имел возможность убедиться, проведя несколько вечеров за астрономическими наблюдениями.

Наблюдал я с лоджии сравнительно низко расположенные объекты: с обычного фотоштатива смотреть на объекты выше 30° над горизонтом уже неудобно, а выше 45° — совсем некомфортно. Объектами наблюдений были созвездия Орёл, Стрела, Дельфин, Пегас и Андромеда; каких-то далеко идущих целей я перед собой не ставил, целью было обозреть эти созвездия и заодно выяснить, будут ли различия в видимости слабых звёзд при наблюдениях со штатива, с упора обеими локтями в подоконник и с рук без всякой опоры. В качестве «пробного камня» я выбрал скопление Collinder 399 («Вешалка») — один из самых доступных объектов, видимый даже в самые слабые инструменты (а на идеальном небе и невооружённым глазом). Его видимый размер составляет менее 2°, а само скопление включает десять звёзд 6-7 звёздной величины, образующих характерную фигуру палки с крюком посередине.

Звёздное скопление «Вешалка» (Collinder 399) (обведено красным).

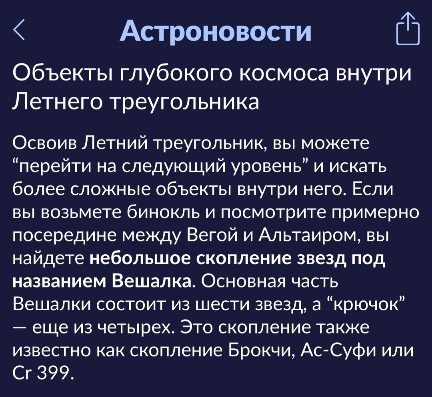

С рук мне удавалось разглядеть в этом скоплении лишь восемь звёзд. При наблюдении с упора количество звёзд иногда возрастало до 9 и даже 10, однако две наиболее тусклые звёздочки находились на пределе возможностей, что нельзя назвать уверенной видимостью. Со штатива же все десять звёзд были видны без каких либо усилий. Кстати, не удивляйтесь столь скромному результату: на 56-м градусе северной широты в середине июня даже в истинную полночь навигационные сумерки не переходят в астрономические, а небо не темнеет до конца, оставаясь тёмно-синим.

Так или иначе, использование штатива и адаптера определённо улучшало видимость тусклых и мелких объектов и добавляло к проницанию как минимум 0.3 звёздные величины.

Несколькими днями позже я провёл аналогичные наблюдения для лунного диска и опять же убедился, что установка бинокля на штатив улучшает видимость самых тонких деталей по сравнению с упором обоими локтями в твёрдую поверхность, не говоря уже о наблюдениях с рук без опоры.

Мой вердикт касательно обозреваемого устройства однозначен: на сегодня среди штативных адаптеров для биноклей этот — один из наиболее удачных, поэтому рекомендую к приобретению без всяких сомнений и оговорок.

Достоинства

• Быстрая установка и снятие бинокля с адаптера
• Основание площадки совместимо с креплениями стандарта Arca Swiss
• Умеренная цена

Недостатки

• На некоторых биноклях ось адаптера может выступать за границы бинокля
