Сетевое зарядное устройство REXANT 20 Вт GAN - отличный походный или резервный вариант, который не страшно оставлять в розетке.
- Цена: 150 руб.
- Перейти в магазин
Краш тесты, разборка. Посмотрим, на что способен этот кубик.

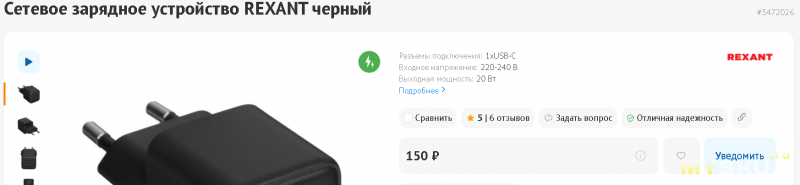

Нет ну каков REXANT — этот блок Вы в магазине DNS не увидите, если не выберете в их каталоге вкладку «доставка позже (чем завтра)». Спец-хранилище видимо региональное у них для таких доступных GaN зарядок. Дождался, распакую и нагружу мелкую кубатуру эту:
Оглавление:
В коробке больше половины объёма — ничего:
Как когда-то резко все смартфоны начали выглядеть ± одинаково, такая же участь ждет видимо и ЗУ:
Благодаря скосу держится в розетке отлично:
Вес:
Вначале подключил напрямую тестер к ЗУ — PD 3.0 не отобразился, ок. Подключил через кабель — нашёлся, потеряшка:
С пульсациями этими слегка бардак — у меня больше веры черному тестеру (Atorch T-3 походу собрал все помехи что смог в блоке):
Далее по лимитам прошелся (на всех фото при повышении еще тока — происходила «отсечка»).
AFC, QC 3.0:
FCP:
PD 3.0:
Поставил максимум (стабильный, чуть выше отключается):
Спустя час:
Зарядка:
1) Смартфона Realme P3 5G:
2) Пауэрбанка Realme 45W:
Так же собрать обратно вряд ли получится — спаяно было плотно:
Общий план:
***
***
Высоковольтный импульсный трансформатор ZX-2U67T...HI-POT — сокращение от High Potential (высокое напряжение). Это указывает на то, что компонент прошел обязательное заводское испытание на прочность изоляции под высоким напряжением (Hi-Pot test):
***
NTC-термистор серии MF72 с маркировкой 10D-5M:
***
Выпрямительный мост WRABS20M (World Products):
***
JW15158B(JoulWatt Technology):
***
***
IP2189 (Injoinic Technology):
***
Транзисторный оптотрон (оптопара) модели OR-1008, Orient Technology (Shenzhen Orient Components Co., Ltd.):
***
Два помехоподавляющих (безопасных) SMD-конденсатора типа Y1 производства компании Sichuan TRX Technology:
***
Спасибо за внимание.
Нет ну каков REXANT — этот блок Вы в магазине DNS не увидите, если не выберете в их каталоге вкладку «доставка позже (чем завтра)». Спец-хранилище видимо региональное у них для таких доступных GaN зарядок. Дождался, распакую и нагружу мелкую кубатуру эту:
СЗУ REXANT 20 Вт GAN 1xUSB-C черный [18-2201] — обзор
Оглавление:
- ТТХ.
- Распаковка.
- Тесты.
Итоги.Дестрой.- Итоги.
#1. ТТХ.
| Входное напряжение | 220-240 В |
| Максимальный выходной ток | 3 А |
| Выход на порт Type-C | 5В=3А, Type-C: 9В=2.22А, Type-C: 12В=1.67А |
| Минимальное выходное напряжение | 5 В |
| Максимальное выходное напряжение | 12 В |
| Выходная мощность | 20 Вт |
| Разъем на блоке ЗУ | 1xUSB-C |
| Поддержка технологии GaN | есть |
| Стандарты быстрой зарядки | PD 3.0, QC 3.0, FCP, AFC, DCP, Apple 2.4A |
| Гарантия продавца / производителя | 12 мес. |
#1. Распаковка.

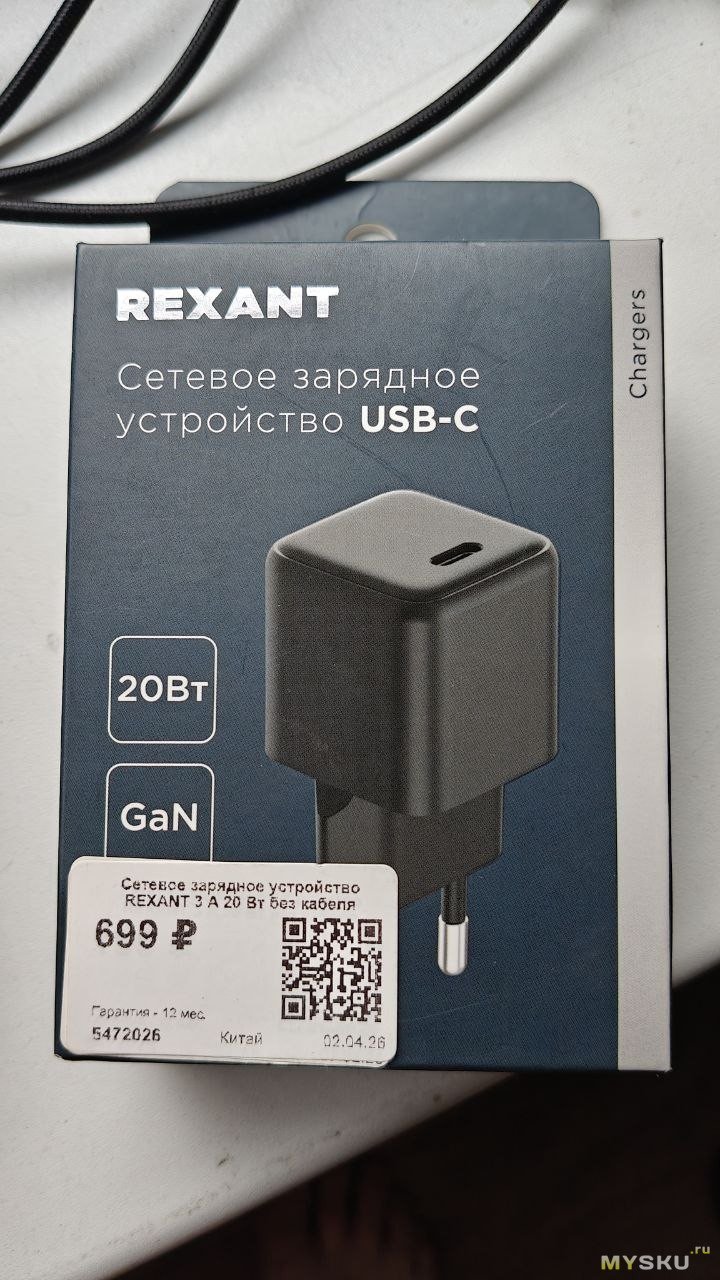

В коробке больше половины объёма — ничего:
Привет, Ningbo
Как когда-то резко все смартфоны начали выглядеть ± одинаково, такая же участь ждет видимо и ЗУ:
Благодаря скосу держится в розетке отлично:
Вес:
#3. Тесты.
Вначале подключил напрямую тестер к ЗУ — PD 3.0 не отобразился, ок. Подключил через кабель — нашёлся, потеряшка:
С пульсациями этими слегка бардак — у меня больше веры черному тестеру (Atorch T-3 походу собрал все помехи что смог в блоке):
Далее по лимитам прошелся (на всех фото при повышении еще тока — происходила «отсечка»).
AFC, QC 3.0:
FCP:
PD 3.0:
Поставил максимум (стабильный, чуть выше отключается):
Спустя час:
Зарядка:
1) Смартфона Realme P3 5G:
2) Пауэрбанка Realme 45W:
#4. Разборка.
Так же собрать обратно вряд ли получится — спаяно было плотно:
Общий план:
Деталировка:
******Высоковольтный импульсный трансформатор ZX-2U67T...HI-POT — сокращение от High Potential (высокое напряжение). Это указывает на то, что компонент прошел обязательное заводское испытание на прочность изоляции под высоким напряжением (Hi-Pot test):
***NTC-термистор серии MF72 с маркировкой 10D-5M:
***Выпрямительный мост WRABS20M (World Products):

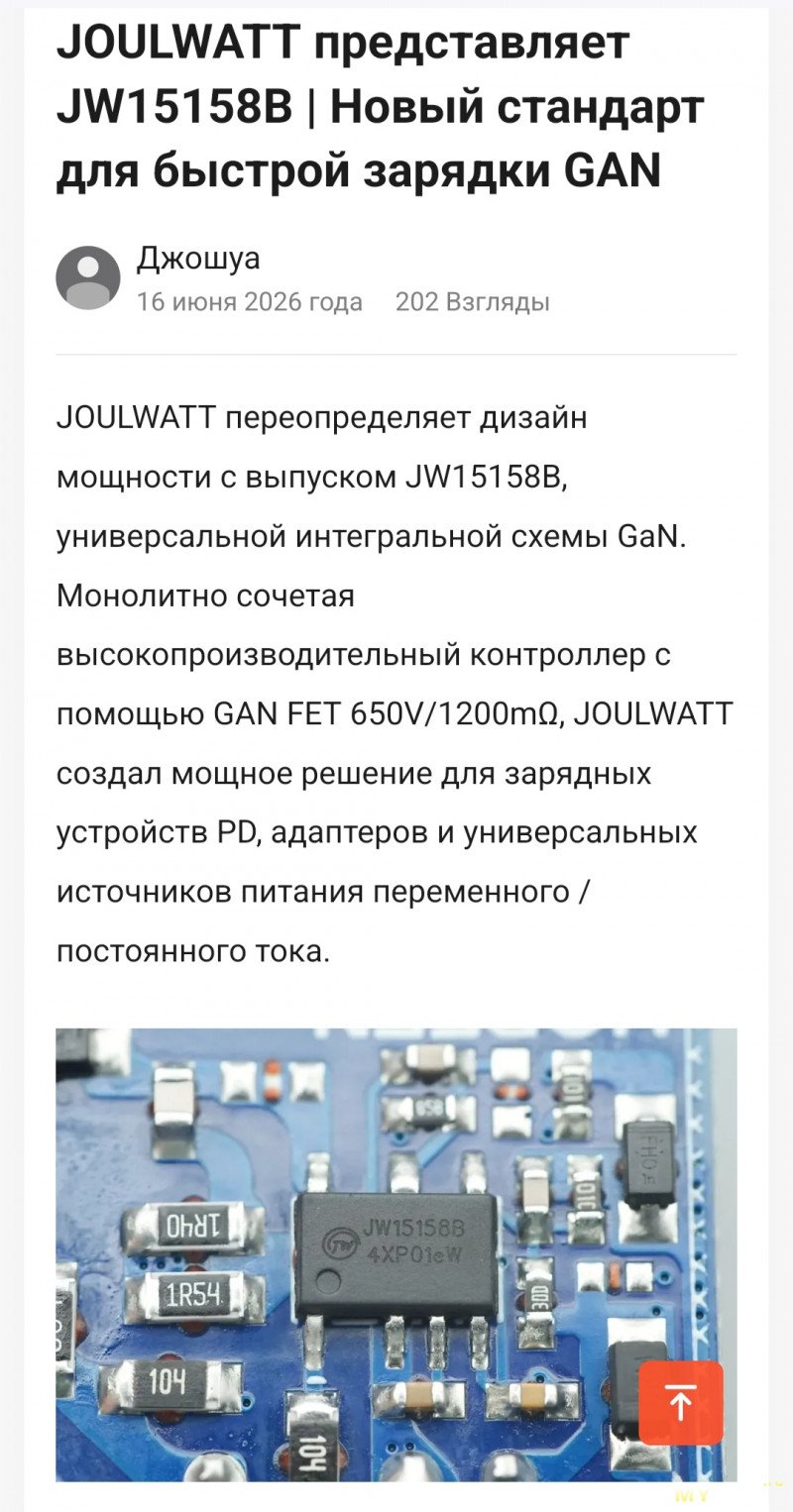

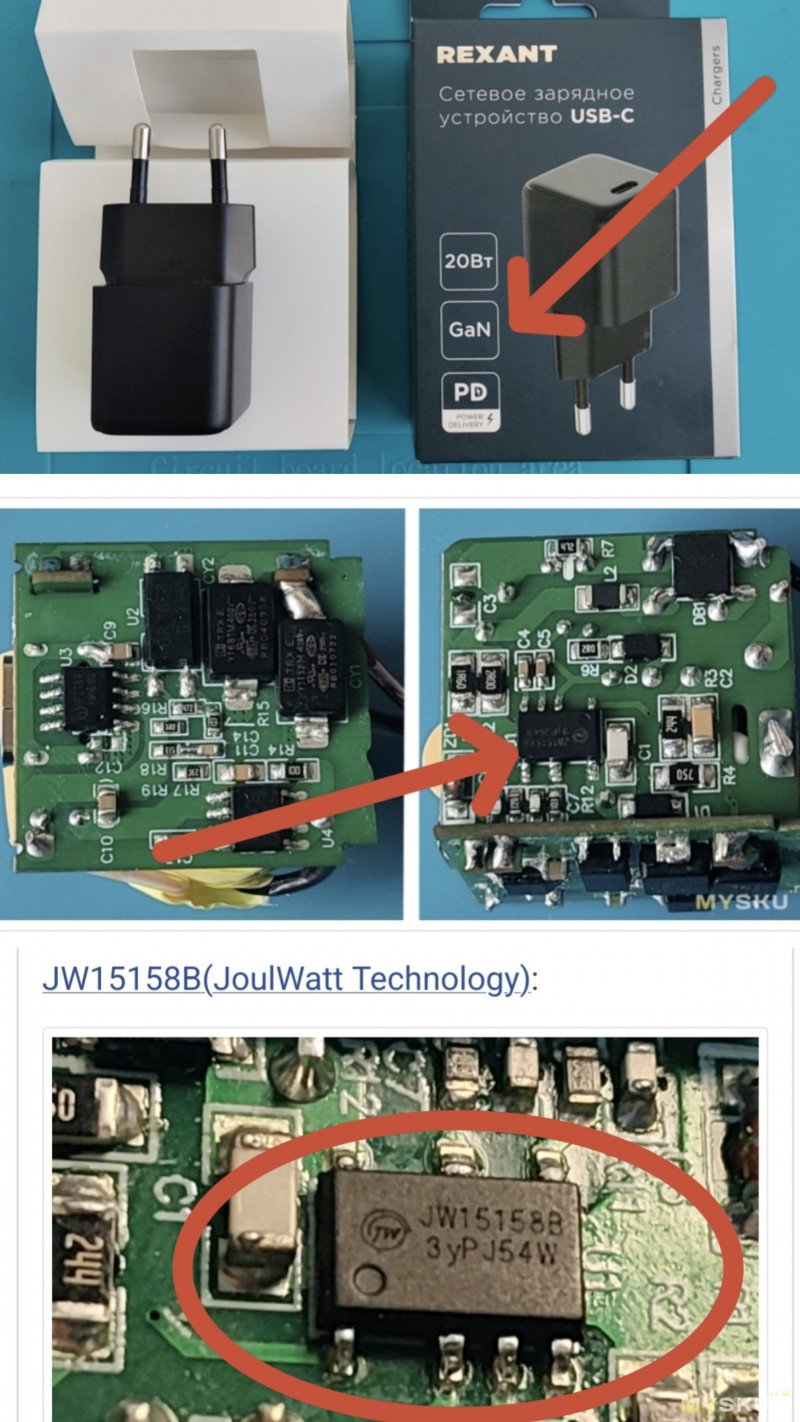

***JW15158B(JoulWatt Technology):
******IP2189 (Injoinic Technology):
***Транзисторный оптотрон (оптопара) модели OR-1008, Orient Technology (Shenzhen Orient Components Co., Ltd.):
***Два помехоподавляющих (безопасных) SMD-конденсатора типа Y1 производства компании Sichuan TRX Technology:
***#5. Итоги.
✅ Да, это действительно ЗУ с применением технологии GaN.
Нагрев, стабильность работы — для такого недорого блока на хорошем уровне.
Спасибо за внимание.
| +166 |
20482
51
|
Самые обсуждаемые обзоры
| +45 |
2069
30
|
| +37 |
1655
37
|
| +9 |
356
4
|
| +21 |
615
10
|

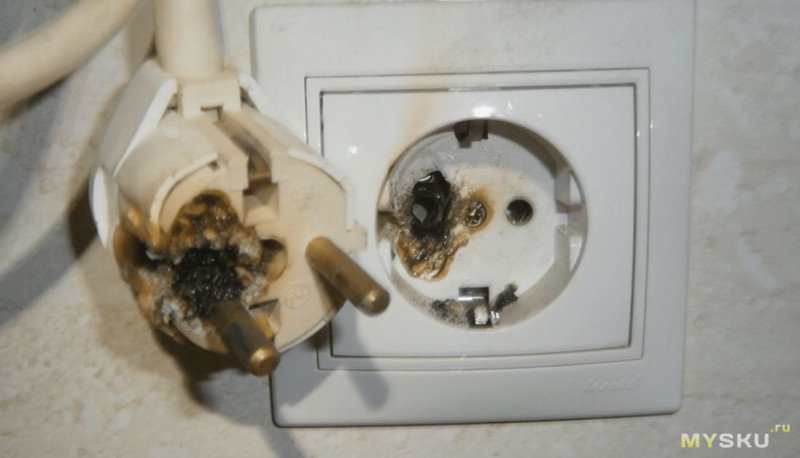

Много лет назад, в нескольких комментариях говорил, что КРИВАЯ ВИЛКА — это визуальный признак правильного фабричного изготовления. На фабриках они закупаются у нормальных производителей, которые знают и делаю вилку по стандарту.
А подвальные китайцы об этом не знали и всегда делали прямые вилки на своих зарядках/БП.

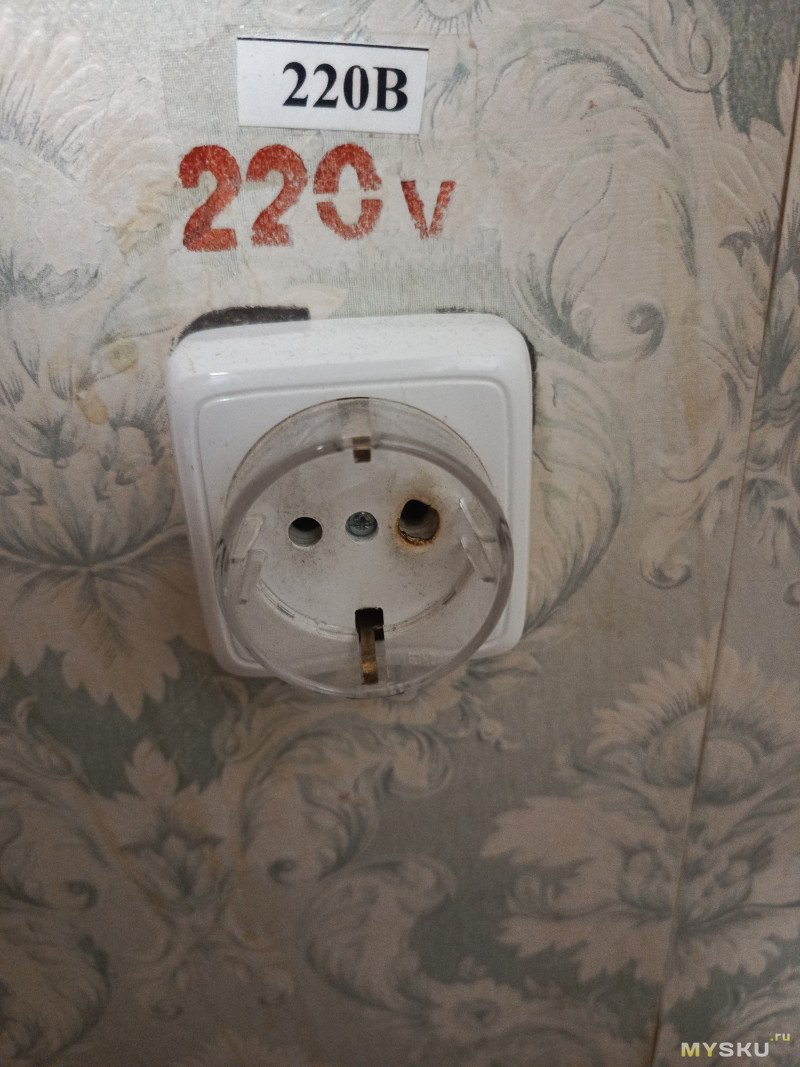

«Ваши» розетки повторили диаметр штыря вилки, но пошли своим путём, сделав штыри параллельными, но сделав контакты в розетке подпружиненными для той же цели надёжного удержания. Вот с тех пор диванные яжэлектрики слюни на эти пружинки в «ваших» розетках и пускают. «Нодёжно», мол.
Про шуку я потом как-нибудь расскажу…
А вот и оригинал нашёлся — European Standard EN 50075
В других же магазах и денег стоит совершенно других.
СДЭК +230 рублей, Я-маркет +400 рублей.
Возможно, от региона зависит. И сроки, и как таковое «желание» везти

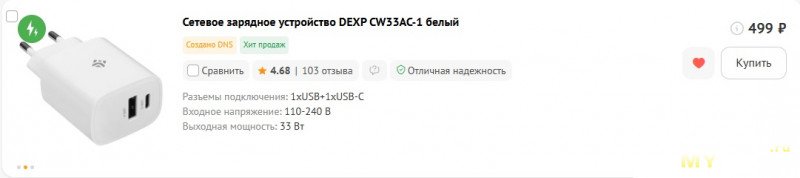

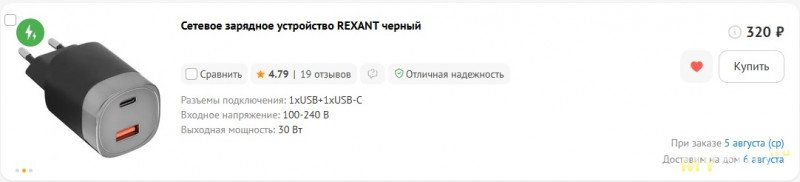

Причем в том же ДНС такая же зарядка, но на 30Вт стоит уже 699.
Ожидаемая дата поступления: 06.08.2026 (c 17:00)
За обзор плюс, но покупать не буду!

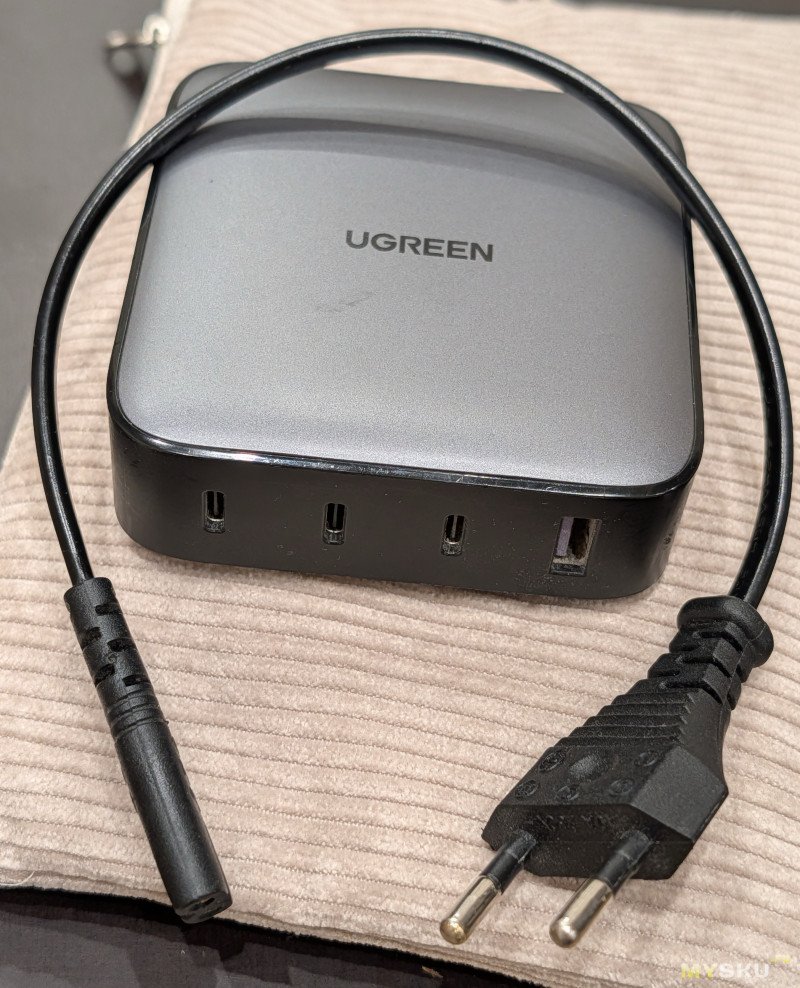

пс именно для поездок мне понравился югрин «якобы100Вт» мелкий, с защитами
