Штекер типа банан (для щупов мультиметра)

Попались удобные наконечники типа «банан» для самостоятельного изготовления модульных щупов мультиметра или проводов для блока питания. Под cut обзор, «приготовление» и немного тестов.

Зачем?

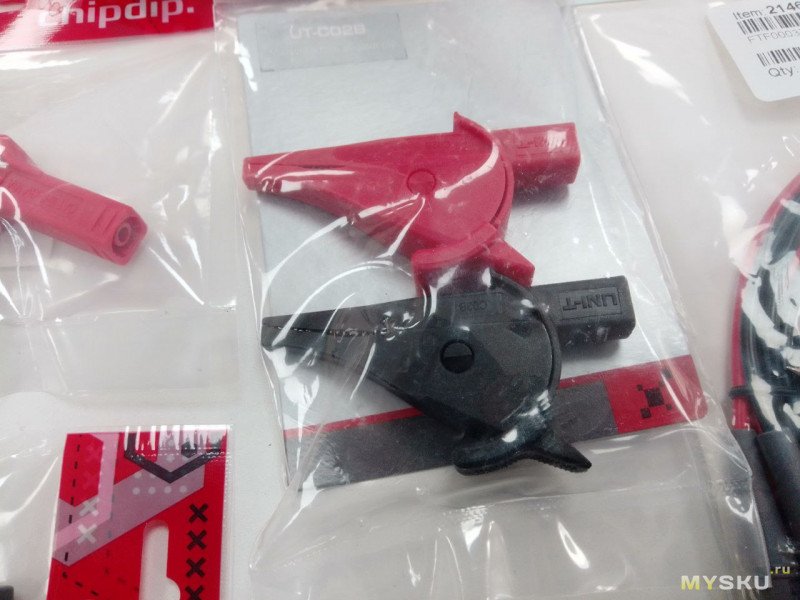

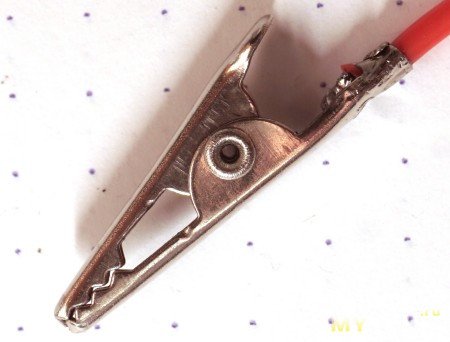

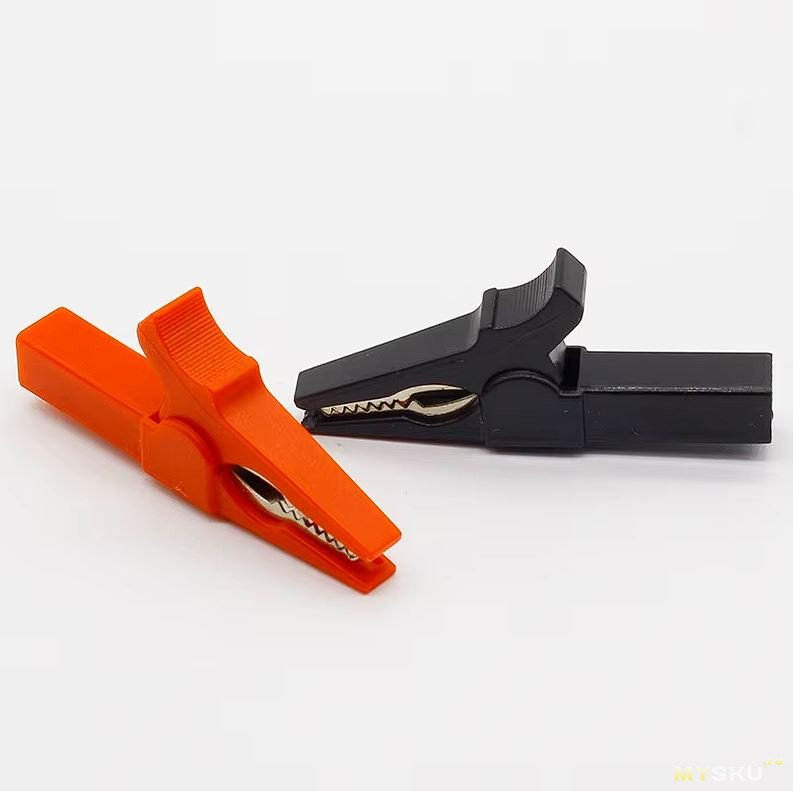

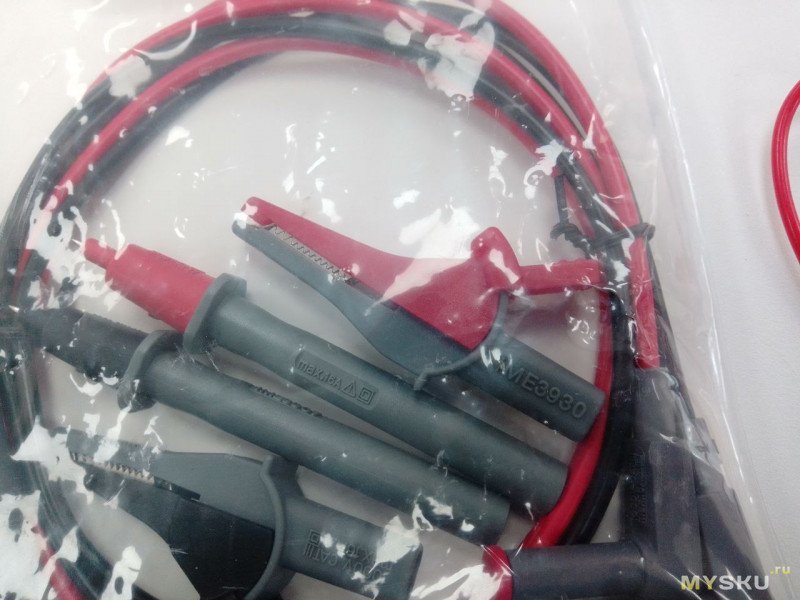

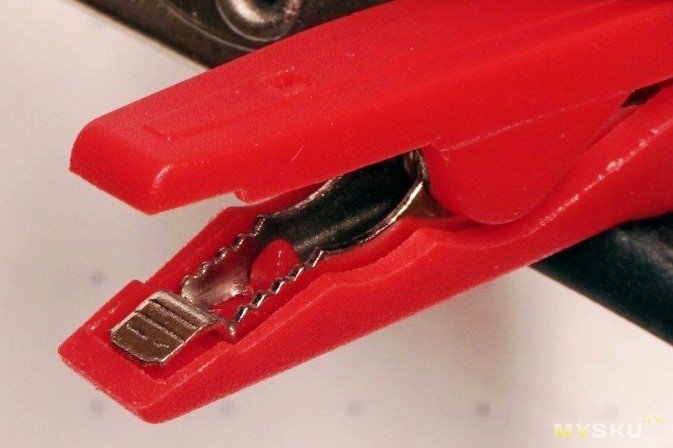

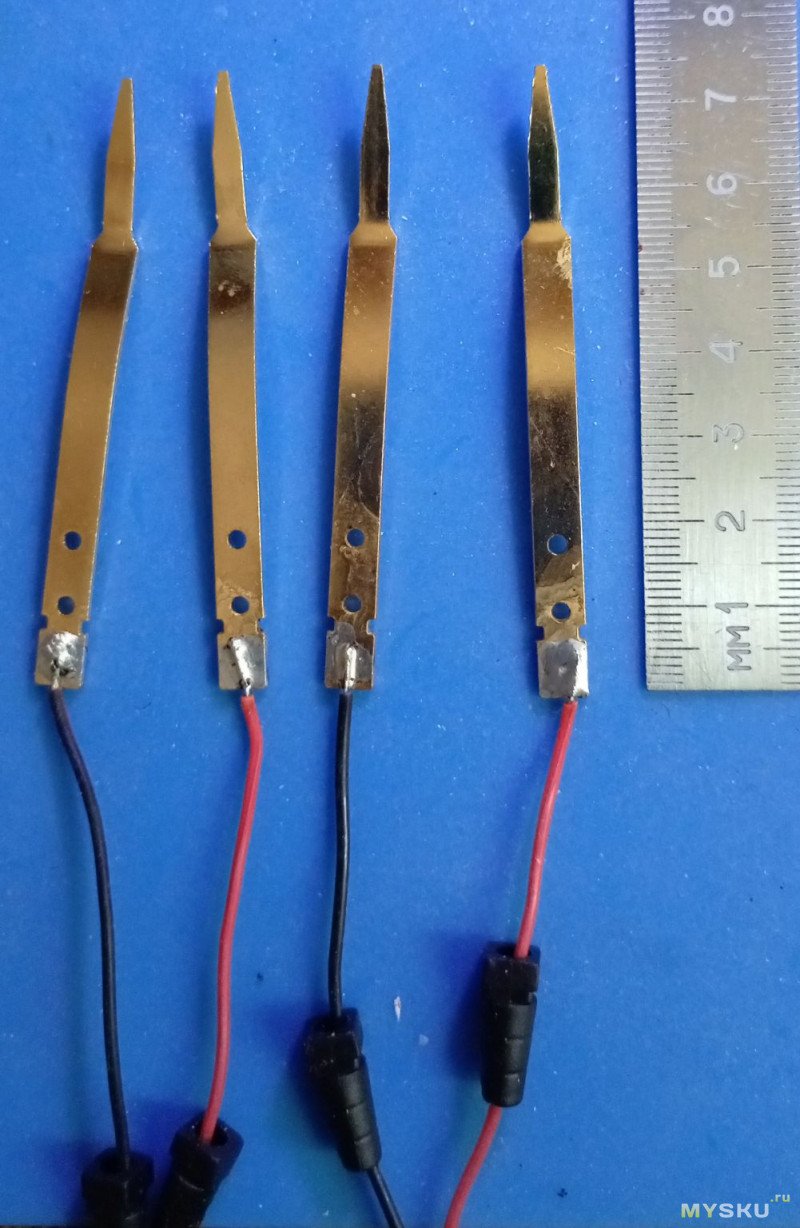

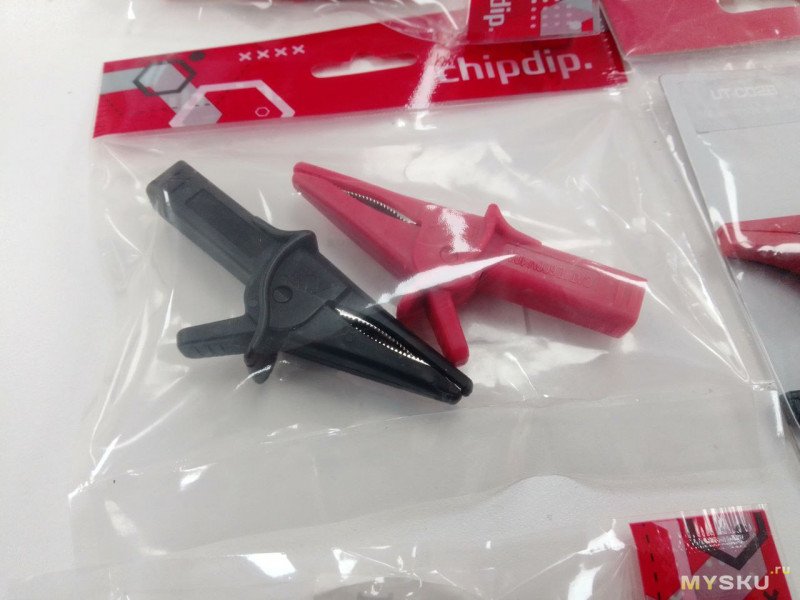

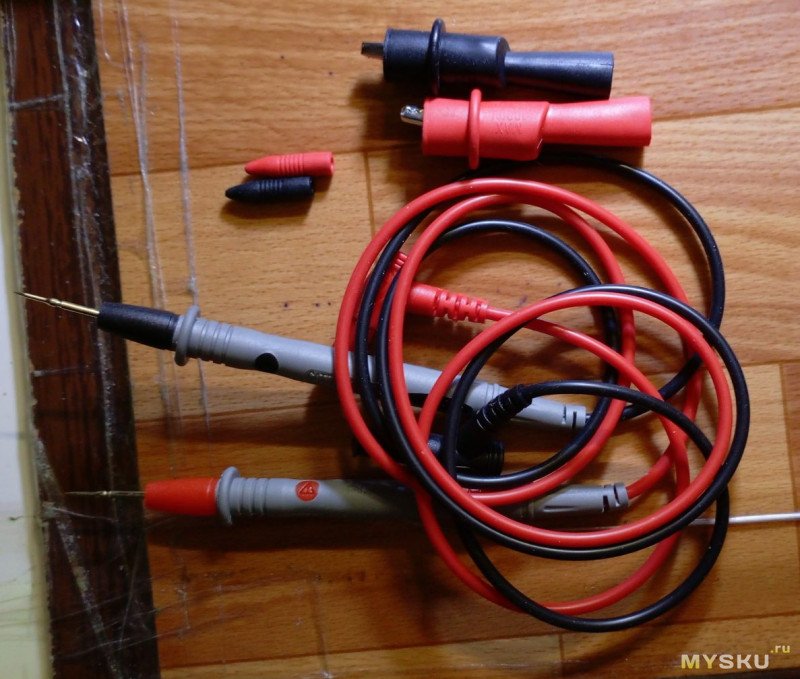

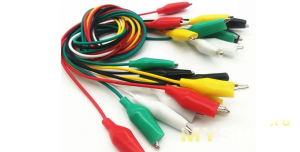

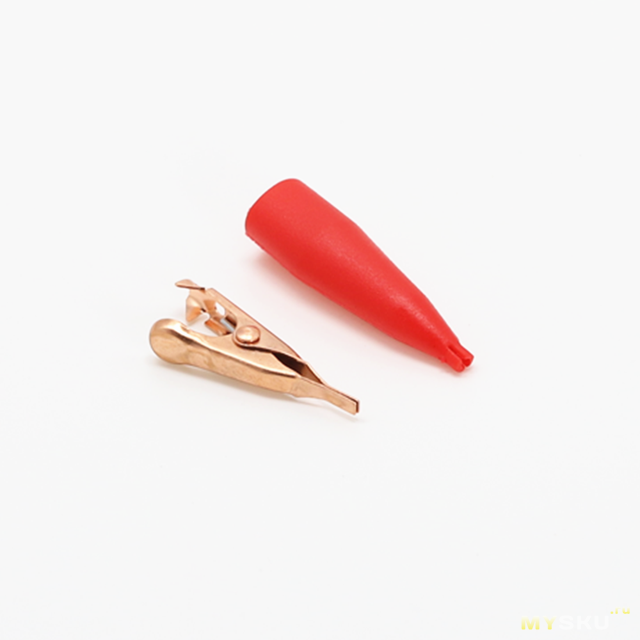

Как-то случайно попались мелкие крокодильчики для «надевания» прям на иглы щупов мультиметра. Настолько понравились, что посчитал себя «первооткрывателем» и обзор запилил. Но в комментах uncle_sem подсказал что «было уже» и что они, конечно, «имеют право на жизнь» ;) Но есть и более удобные варианты. Поискал, что же именно там было и напоролся на целую серию его обзоров про модульные щупы. Модульные, это когда щупы с бананами, а наконечники в виде модулей, подключаются к этим щупам через разъёмы. Идея понравилась, захотел и себе такое. Сразу соорудил пару щупов и пару наконечников из того, что было под рукой.

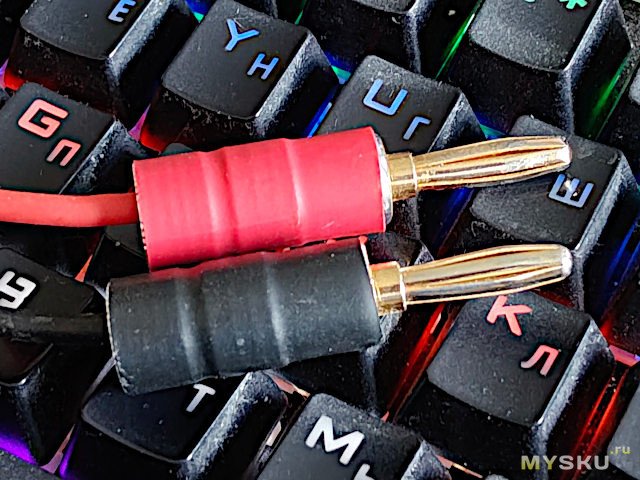

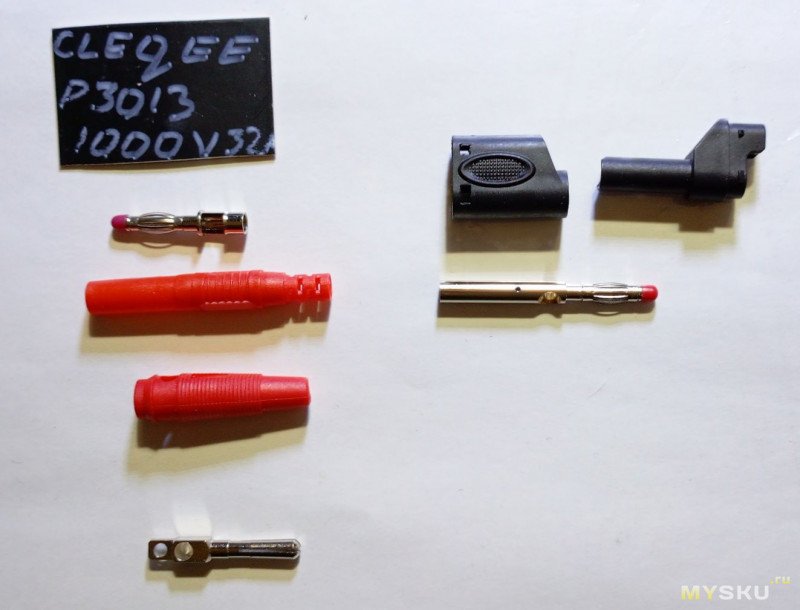

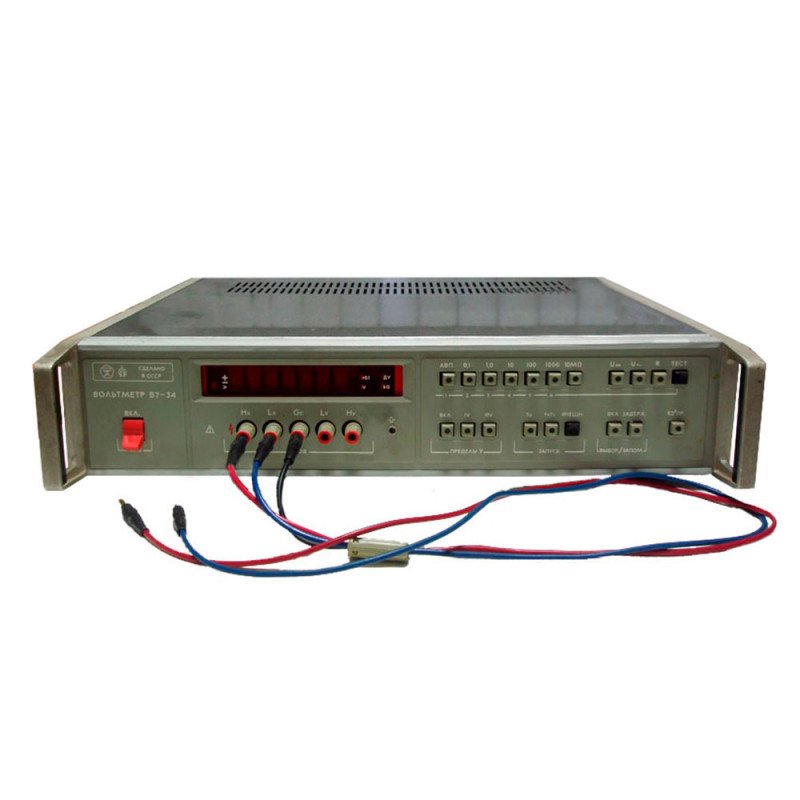

В эксплуатации в целом понравились, но 20AWG (~0,5 мм²) показались несколько тонковаты, всё-таки привык к проводам потолще. И для чуть более «силовых» случаев такие тонкие — не очень. Ещё и разъемы бананов оказались немного хлипковаты. Решил сделать щупы из более толстого провода и поискать бананы получше. Начал подбирать материал. В нескольких обзорах заметил интересные бананы — которые можно друг в друга вставлять. Там даже название для них есть — "стэкируемые коннекторы" (ц). Подумалось, что так должно быть удобно, например, при подаче напряжения на участки схемы от БП, удобно контролировать его мультметром.

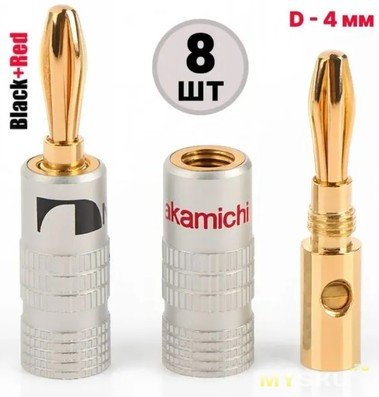

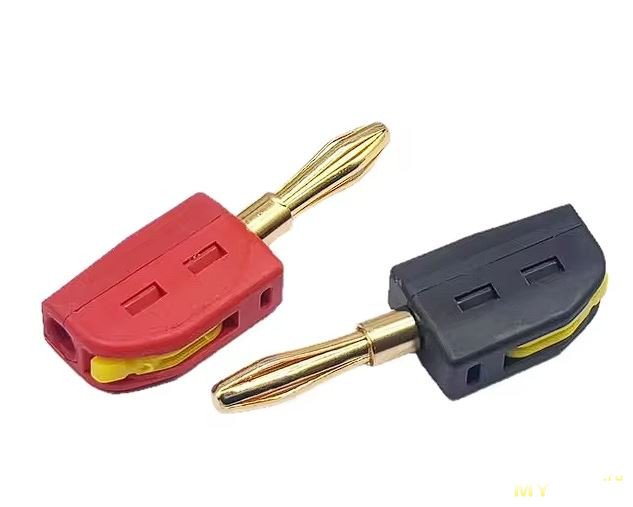

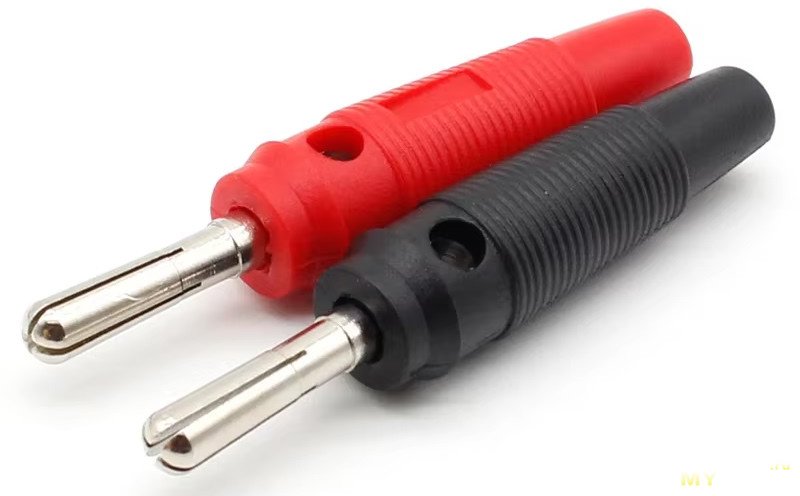

Как обычно, после переходов по ссылкам и поисковых запросов при чтении обзоров, и Али и Озон начали активно предлагать варианты. На Али были и такие, как в обзорах у uncle_sem и немного другие, с креплением провода без пайки, тоже вроде тут в обзорах попадавшиеся. А вот Озон выдал ещё вариант, именно такой тут мне не попадался. Подумал, что так всем будет интереснее и решил заказать их.

В лоте были варианты — 5 пар и 10 пар. Подумал, решил, что 5 пар мне пока «хватит на всё».


По первому заказу продавец очень долго морозился и в результате почти через месяц ожидания заказ отменили. Решил в данном случае проявить упорство и настойчивость и заказал их снова у другого продавца, благо лотов таких хватает.

Уже потом, нашёл их и на Али, там же «всё есть», хотя и частенько немного дороже ;) https://aliexpress.ru/item/1005006227514591.html

Внешний вид и характеристики

Доставка из Китая получилась долгая — почти полтора месяца. Приехали в обычном zip пакете, внутри пластикового конверта. Обошлось без повреждений, крепкие.

Конструкция — есть сам 4мм банан (не примагничивается) с пружинными клеммами, гнездом для другого банана и ободком для пружинки. На кончике пружинных клемм сделан пластиковый шляпа колпачок. Примагничивается только шайба-ободок и сама пружинка, весь остальной банан — из не магнитного материала.
Корпус с крышкой, в крышке два отверстия — для втыкания второго «банана» и для выхода провода сбоку. Ещё есть пружинка и защитная цилиндрическая деталь — «шторка».

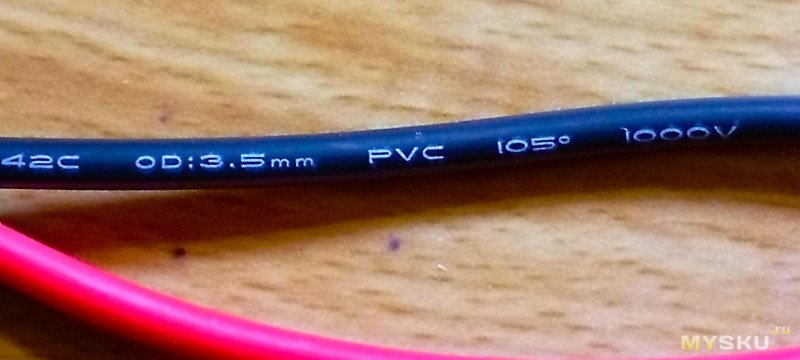

В крышке (на фото их две) отверстие для банана и прорезь для выхода провода — ~3.3 мм, AWG-16 (~1,3 мм²) с внешним диаметром изоляции ~3.1мм входит с очень маленьким зазором. И судя по отзывам и моим практическим наблюдениям, «силиконовый» AWG-14 (~2 мм²) с диаметром ~3.5мм просто так уже не войдет, вырез в крышке возможно придется ещё подрезать.

Крышки в корпусе фиксируются двумя защёлками, разбирать — неудобно. В сборе выглядят так:

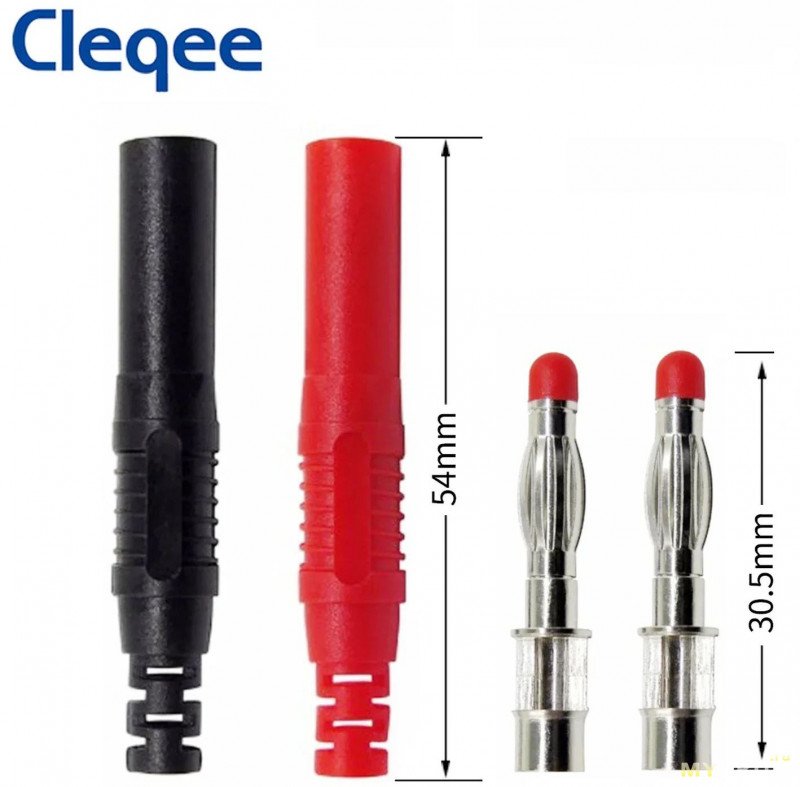

В сборе длина корпуса — 35 мм, вместе со шторкой — 55 мм, без шторки — 53 мм (банан выступает на 18 мм). Высота корпуса — 16 мм, толщина — 10 мм. Диаметр круглой части — 9 мм.

Про допустимое напряжение информация разная, даже в одном лоте в описаниях противоречия могут быть: пишут и до 50В постоянного и 75В переменного, и там же — пишут, что до 1000В.

По току для этого разъёма, напрямую в характеристиках не нашёл информации. Обычно, самые «скромные», с большим запасом пишут про 10А. Ну а остальные пишут про 15А, да и тех, что пишут про 30-32А тоже хватает ;)

P.S. В комментариях подсказали, где можно поискать информацию. Разъём очень похож на разъем в каталоге Amass 25.450.*. И там для него указано 600В и 32А.

Сборка щупа

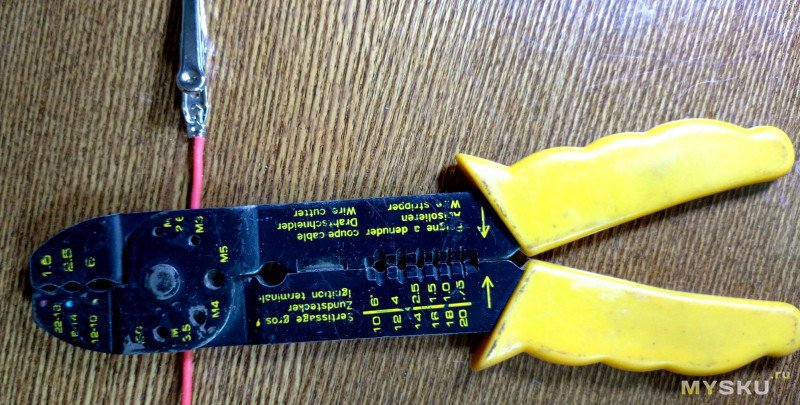

Учитывая наличие пружины, припаять провод, можно по сути только к верхней части трубки банана «над» шайбой. В принципе, это сделать совсем не трудно, даже не стал обдирать покрытие, так припаялось. После некоторых экспериментов остановился на простейшем варианте пайки — провод облудил (~5мм), кончик ~2-3 мм чуть отогнул и припаял.
Внутрь крышечки он по сути только так и помещается, по другому уже не входит провод с пайкой. А так он там встал «как родной».
Крышка после этого замечательно ставится на место, неплохо вроде получилось, мне нравится.

Спаял и собрал пару таких щупов с проводом AWG-16 для условно «силовых» применений — напряжение от БП подать, да и ток померить уже можно.

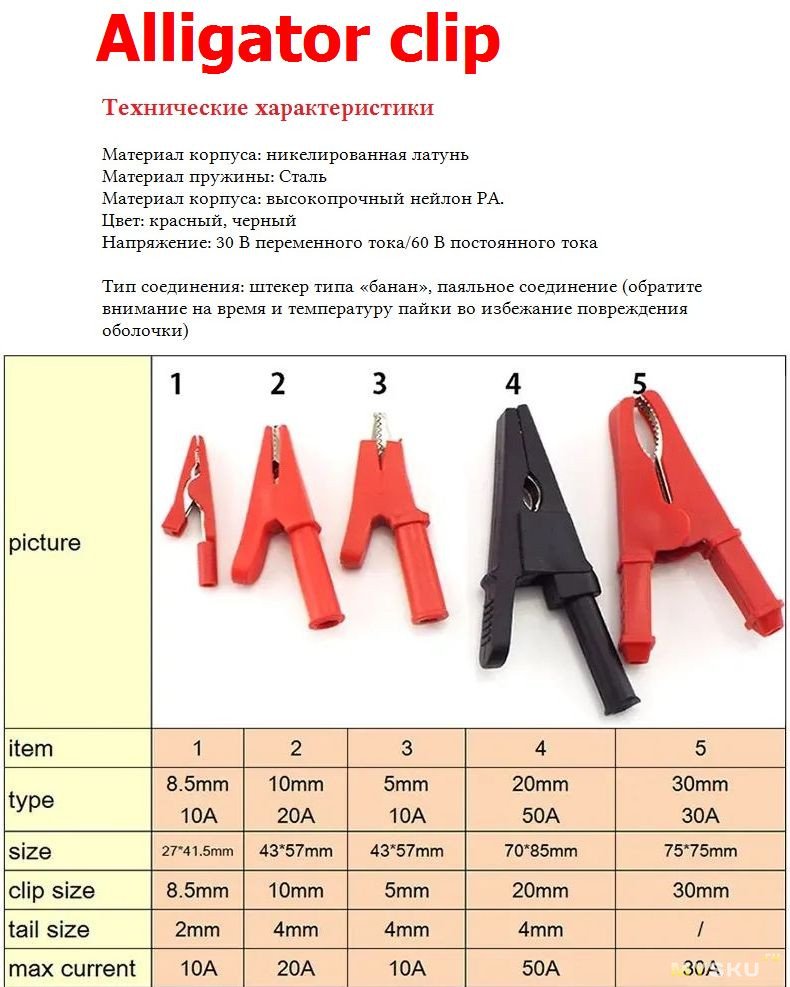

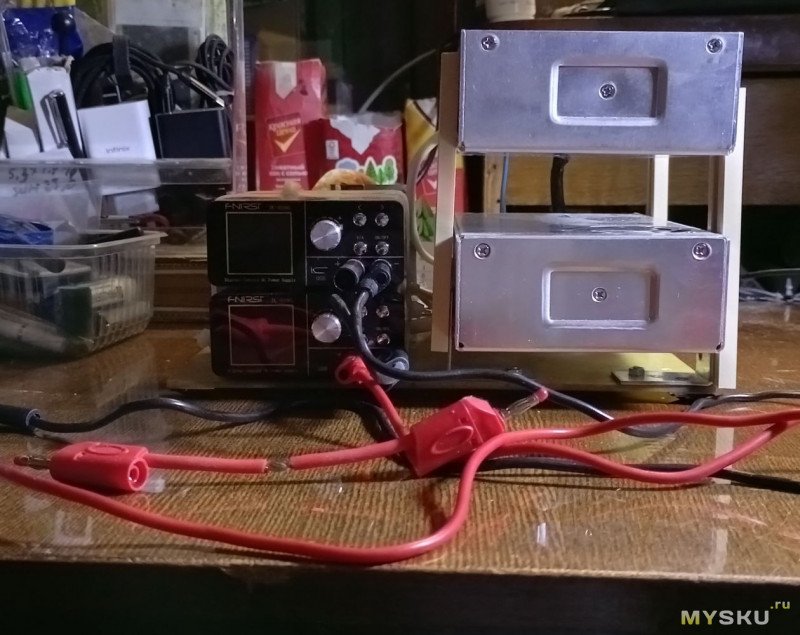

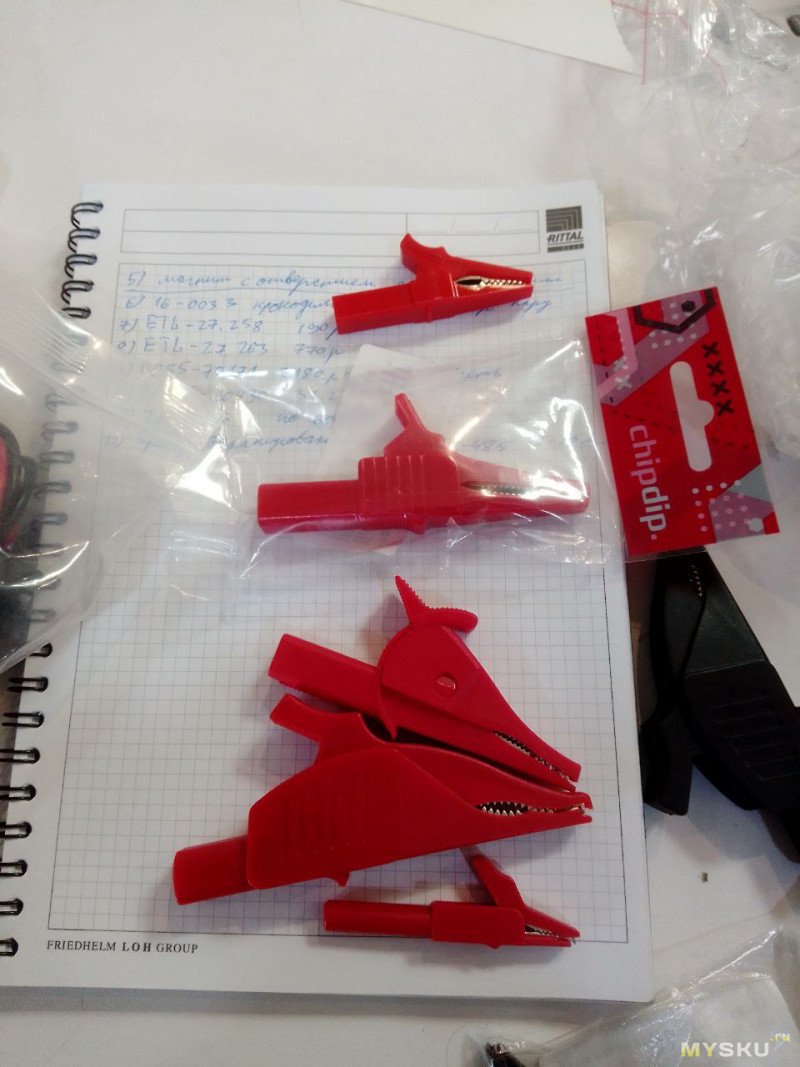

Крокодилы с разъемом под банан сидят на щупах жёстко. В выходных разъемах БП щупы также удерживаются с хорошим усилием, очень надёжно.
Старые щупы от мультиметра замечательно пристыковываются и удерживаются, это удобно для замеров.

А вот удержание в гнездах самого мультиметра оказалось слабовато: хотелось бы покрепче. Пружины выталкивают защитную шторку и возникает ощущение, что щупы могут вылететь. И если дернуть посильнее, то можно и вытащить. Пришлось откусить четыре витка у пружины защитной шторки, так уже и держится отлично и шторка выезжает чётко.

Немного тестов

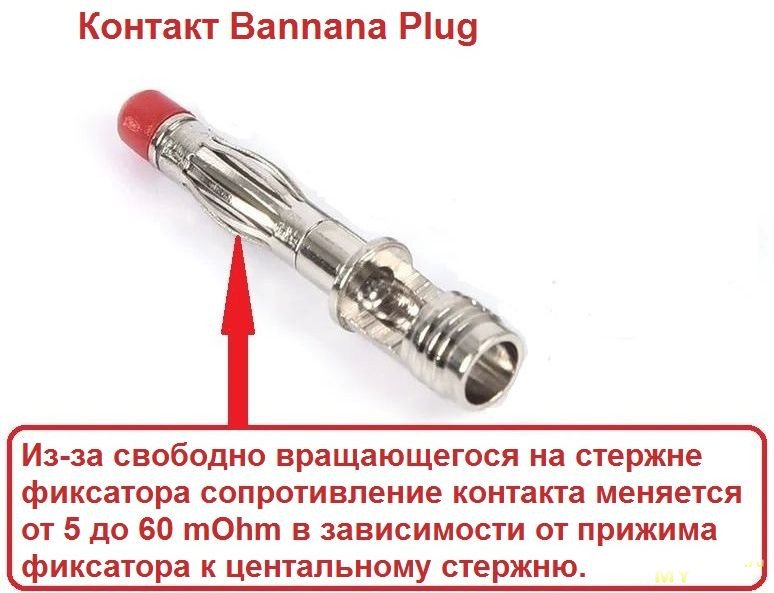

Читал как-то в комментариях, что разъёмы типа банан могут сильно греться из-за большого переходного сопротивления контактов и значительного падения напряжения на них. Странно, подумалось тогда, в жизни не сталкивался с нагревом. Есть повод померить, интересно.

Для начала поинтересовался, что вообще пишут по этому поводу. Нашёл, что:

Нормальное переходное сопротивление качественного разъема типа «банан» составляет от 1 до 5 миллиом (мОм) (0.001–0.005 Ом). Для бюджетных или изношенных экземпляров допускается значение до 10–20 мОм (0.01–0.02 Ом). Всё, что выше 0.05 Ом (50 мОм), говорит о плохом контакте, окислении или браке.

Думаю, что детали могут зависеть от размера «бананов» и тока, на который они рассчитаны. Смысл, думаю, понятен: много Ом (мОм, точнее) тут быть не должно и чем меньше, тем лучше. Учитывая, что для бананов 4 мм, номинальный ток даже по самым скромным описаниям составляет 10A.

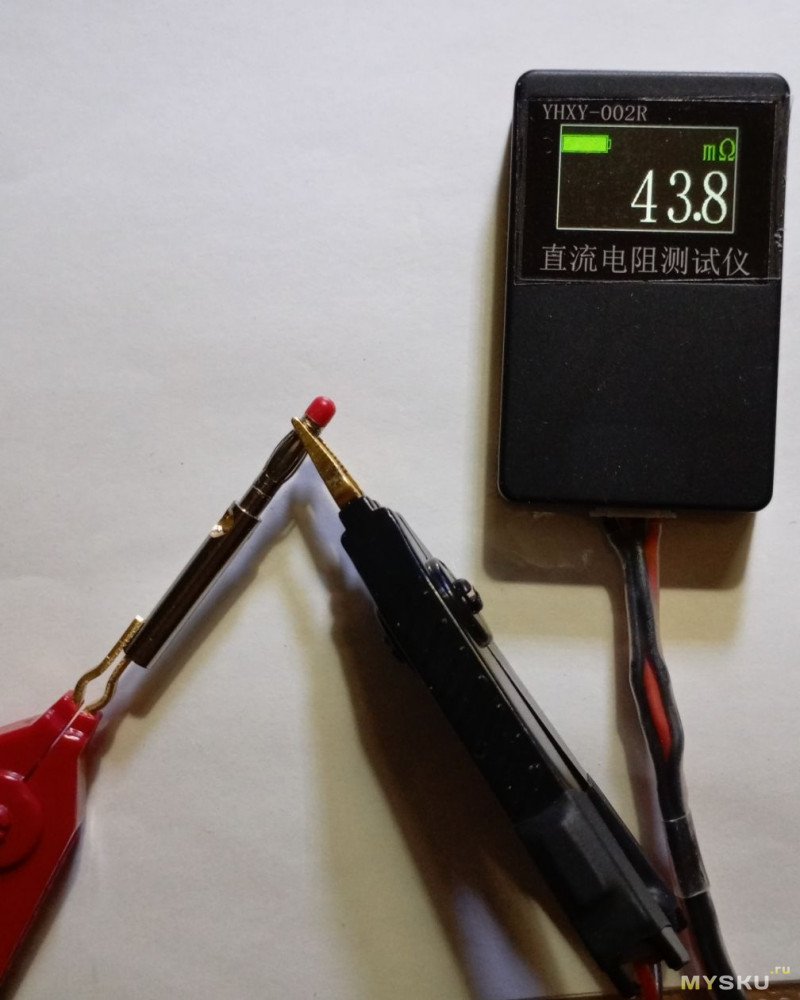

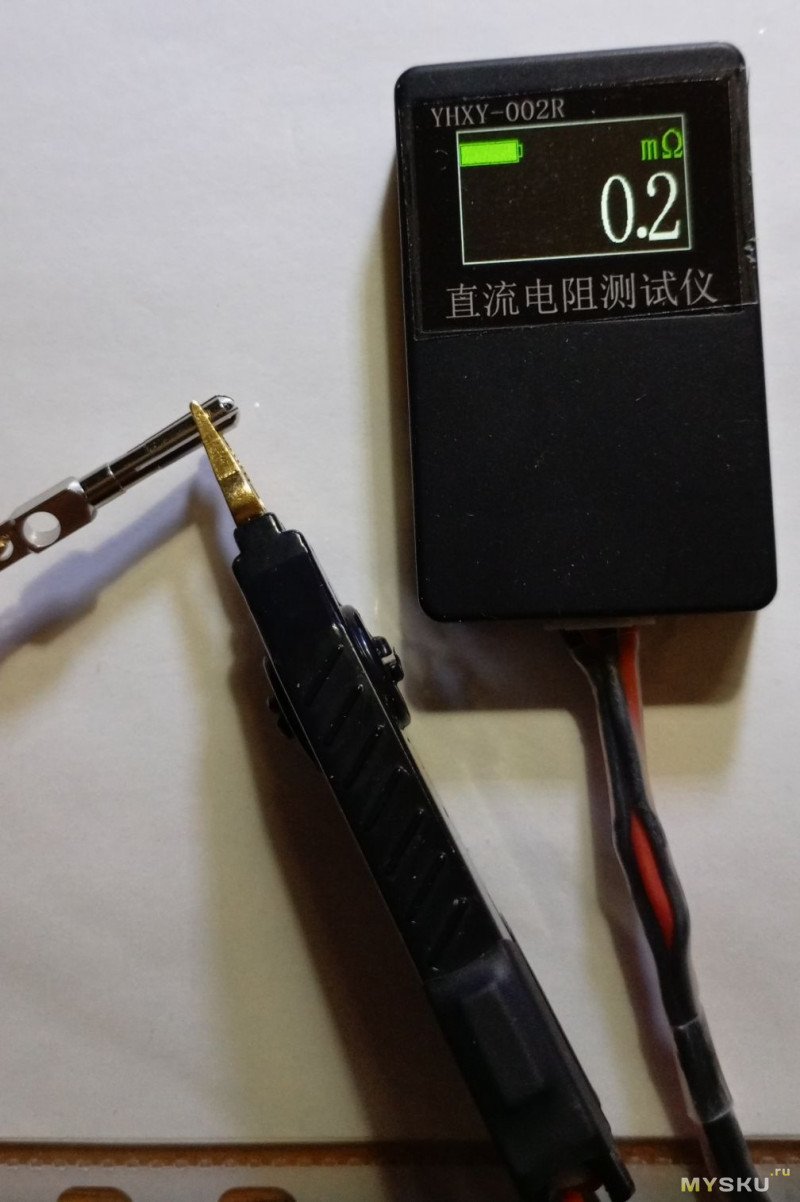

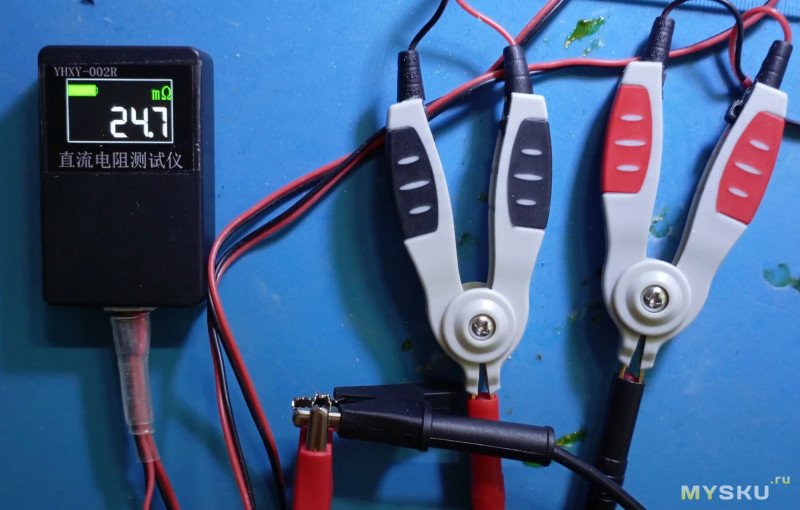

Для начала померил сопротивление с помощью TS457 на самом банане и в соединении с другим бананом.
В соединении получилось даже чуть меньше.

Потом с помощью регулируемого БП померил падение напряжения на токе 1А.
И на 5А тоже померил. В итоге получаются похожие значения сопротивления.
Больше 9А мой БП не умеет, мин 5 подождал, никакого нагрева не обнаружил.

В общем, именно эти разъёмы большим переходным сопротивлением не страдают.

Выводы

Уже успел попользоваться и иногда прям очень удобно. В блок питания воткнуть и подцепится мультметром. Хотя, лучше конечно, если у блока питания нормальный вольтметр. С другой стороны — можно подцепится близко к точке подачи напряжения. Ну и при измерении тока удобно подцепить щуп второго мультметра для измерения падения напряжения.
Ещё, в принципе, чуть удобнее менять только наконечники, не отцепляя сами щупы от мультиметра. В общем, уверен, что есть и ещё для этих коннекторов сценарии, где они удобны. Мне может просто не все ещё открылись :)

Возможно со временем, по мере ослабления пружин бананов, пружина защитной шторки будет выталкивать их из гнезда. Рекомендую сразу откусить три-четыре витка, тогда всё крепко держится. Не знаю, насколько надёжными окажутся, надеюсь, продержатся долго, вроде ломаться тут особо нечему.
