Wekome 100W PD: Гибкий "силиконовый" кабель, подойдёт не только для паяльника :)

Давно никто не резал USB кабелей. Поправим? Понравились мягкие «силиконовые» кабели 100Вт PD Wekome. Хороши для зарядки, для питания паяльника — очень подходящий вариант. Пользуюсь часто, нареканий нет. Решил поделится полезным, а заодно и потестировать. Под катом — обзор, тесты Wekome PD 100W. Ну и отрежу ему хвост — очень любопытно, что за провода у него внутри.

Зачем?

Использовать гибкие термостойкие «силиконовые» кабели с паяльником очень понравилось, на что-то другое уже и не хочется даже смотреть :)

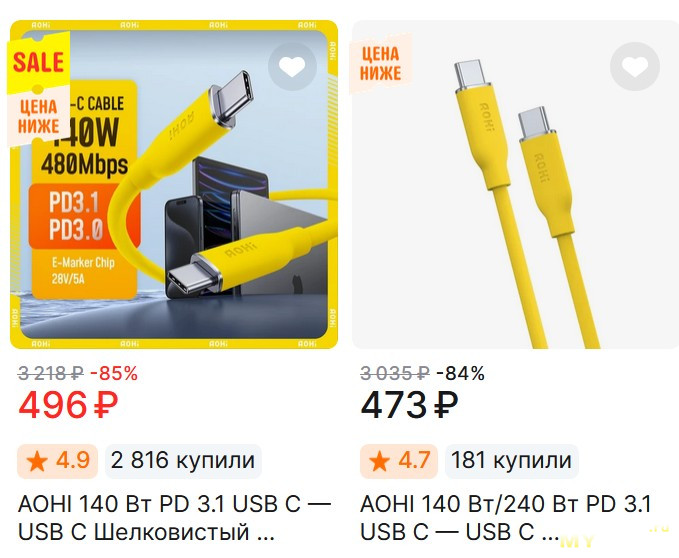

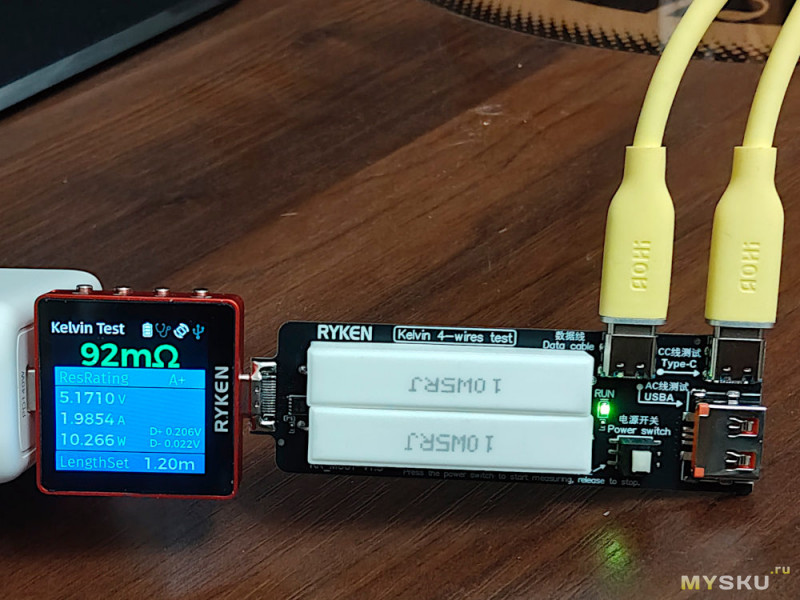

Для Alientek использую AOHI 140Вт (обзор), привык к нему. Но 140 Вт пока ещё нужны не так уж и часто, а вот «мягкий» кабель приятно использовать для любых других подключений. Уже не помню, по чей «наводке» этот кабель заказал, но потом заказал ещё далеко не раз, потому что оказалось очень удобно.

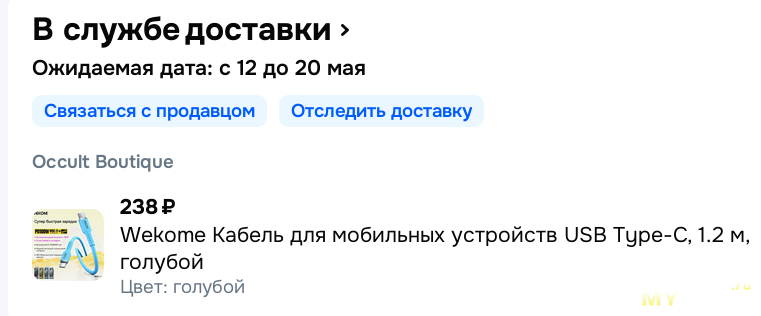

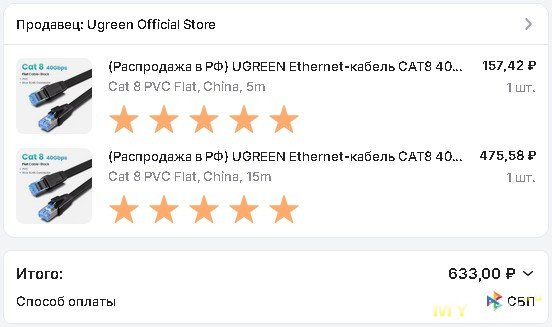

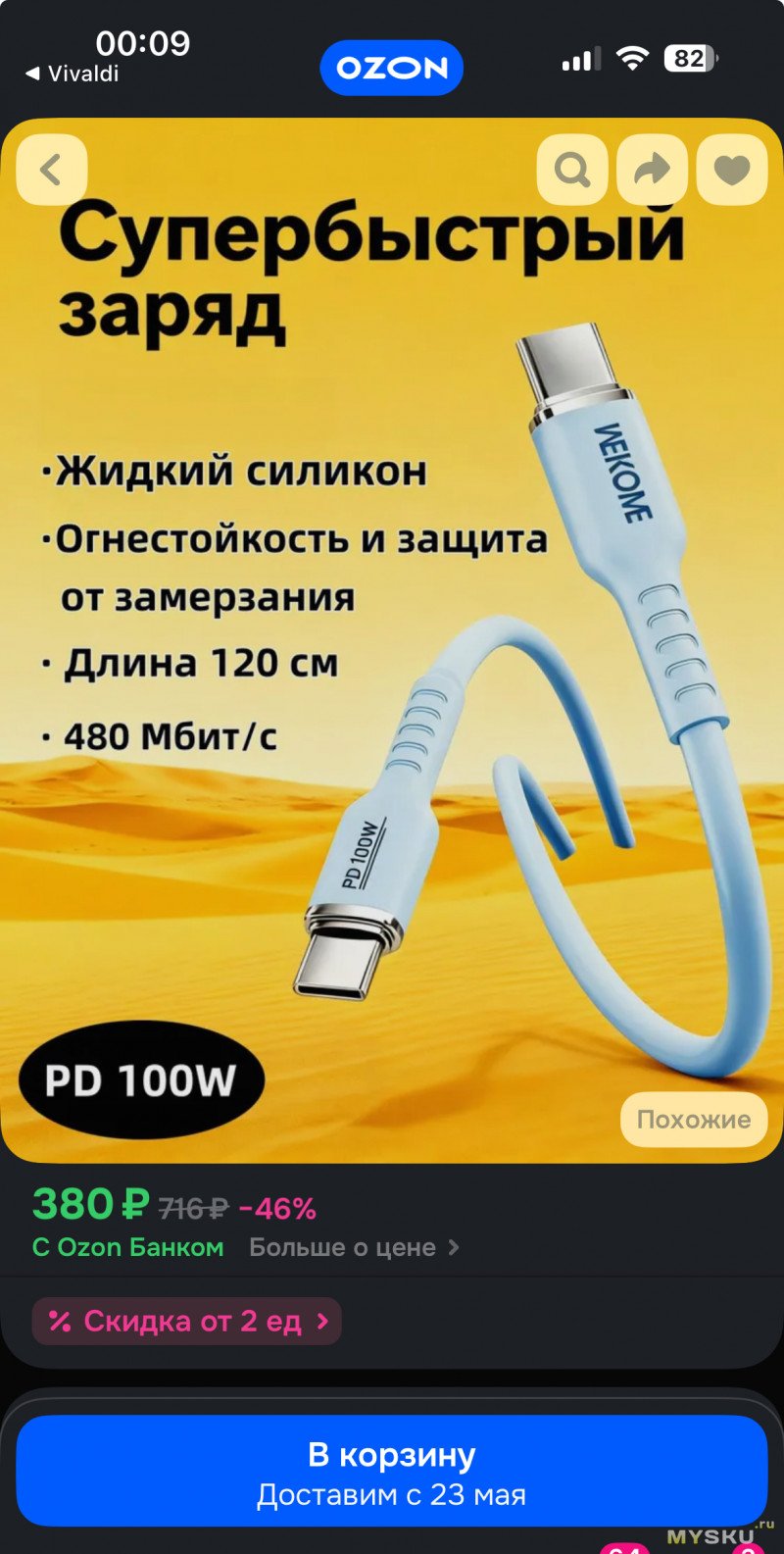

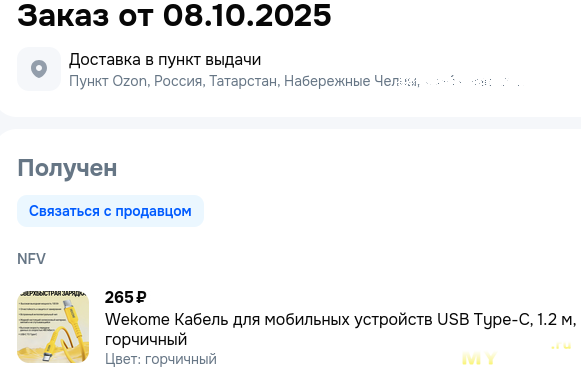

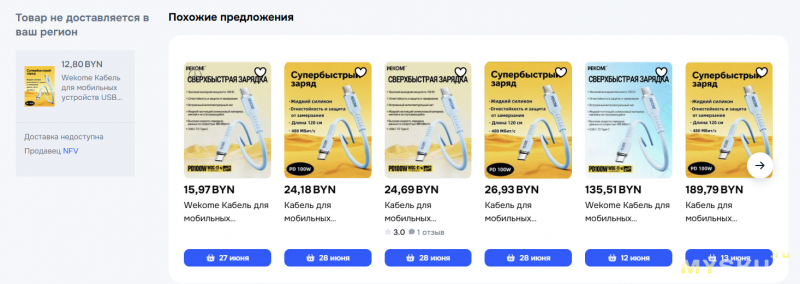

На Али за него почему-то хотят каких-то неразумных денег. А на Озоне подобный попадался относительно недорого даже с локальной доставкой. А с доставкой из Китая за 200₽ с небольшим и сейчас встречается.

А ещё недавно в комментариях предложил использовать его для ручки и паяльной станции. А мне сказали, что нынче кабели жесткие. Но вот обозреваемый совсем не такой. Он может даже слишком мягкий. Кроме того, паяльник Alientek T90B можно питать type-c без всяких протоколов — просто 28В и 5А, надо бы с одного конца разъем заменить на что-то своё, к примеру на XT60. И возникла идея отрезать разъём и посмотреть какие у него внутри провода. Ну и поделиться тем, что увижу.

Характеристики и внешний вид

Упакован был в обычную цветную картонную коробочку, внутри он просто скреплен колечком резинки. На самих коробочках есть упоминание про Real silicone. Коробочка в цвет кабеля, такая:
Не храню их, уже выкинул. Сам кабель выглядит вполне обычно:

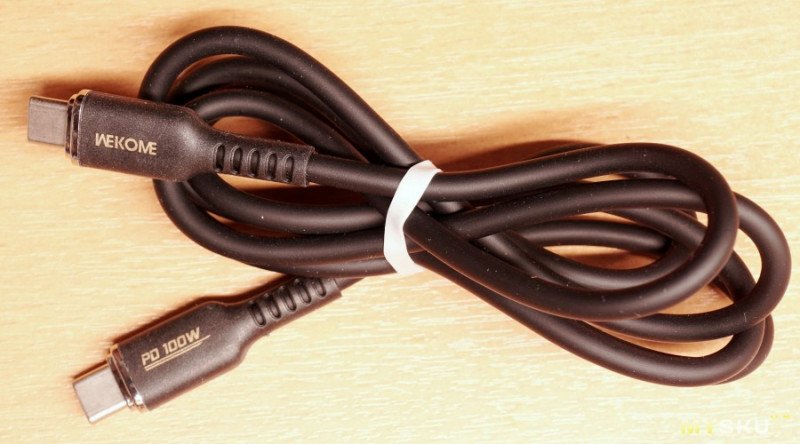

Длина кабеля (измерил) — 119 см., диаметр ~ 4.5 мм. Встроенной «застежки» нет, только резиночка в комплекте.

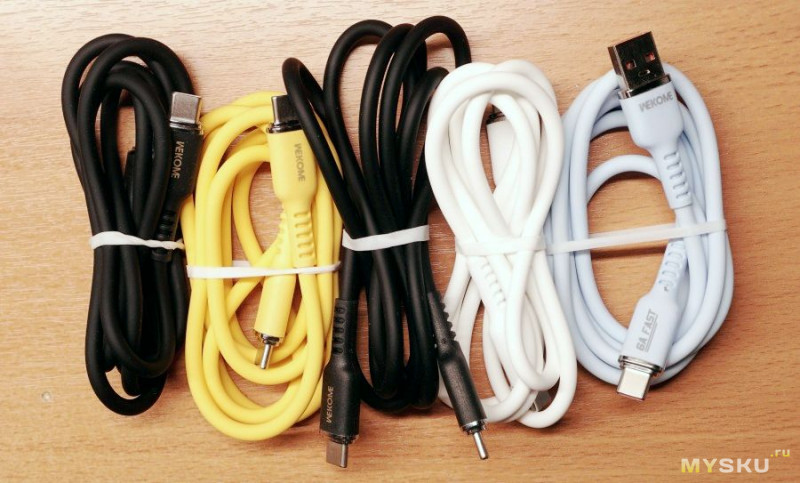

Для кабеля видел четыре варианта расцветки: черный, белый, яркий желтый, синий. Кстати, они не только C-C бывают но и A-C очень похожие, почти такие-же, только, на 6А и само-собой без чипа. Такие видел только белый и светло-синий.

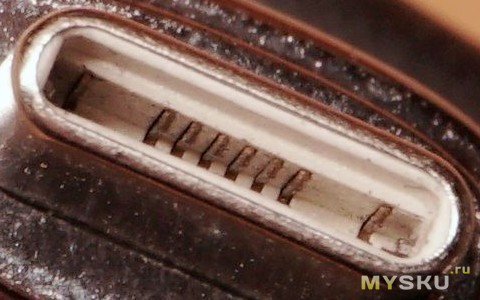

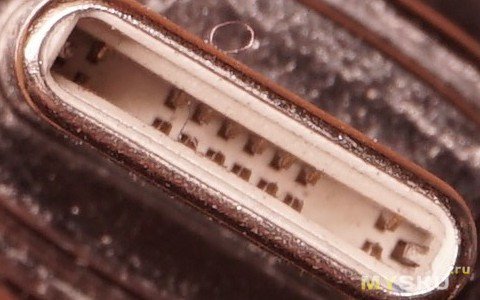

На разъемах присутствуют не все контакты, SSTX,SSRX отсутствуют.

Замеры-тесты-разрезка

Данные передаются, скорость не проверял — нечем. Тут заявлено всего 480Mbps, это обычный USB2.0. В общем, покупать его для целей скоростной передачи данных — плохая идея, он не для этого. Вообще он данные передает, может и для такого пригодится, например, если большие скорости не нужны, или ничего лучшего под рукой нет. С ним заливал скетчи на ESP32C3, всё работало стабильно и исправно.

Чипа у этого кабеля Witrn C5 не видит. А он есть :) Хотя и пробовал крутить по всякому кабель и менял концы и переворачивал их в разных комбинациях. Но через него исправно отдают 5А при 20В все три мои, умеющие в PD 3.1, устройства: блок питания и банка силы MoveSpeed и блок питания Asometech. Но не 28В. Всё честно, виноват Witrn.

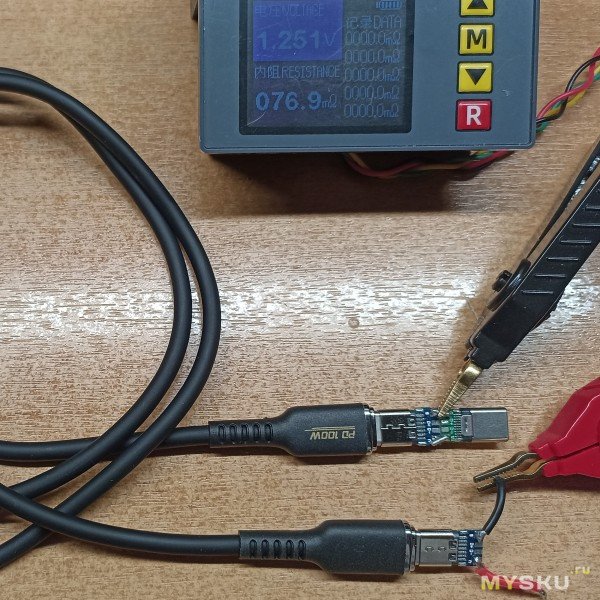

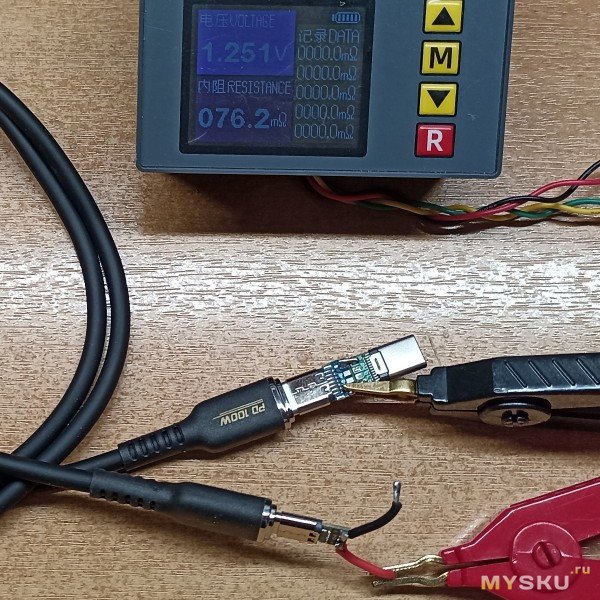

Сопротивление, намерил по минусовой жиле и по плюсовой ~75 мОм. Но TS457 это не очень точный способ для этого.

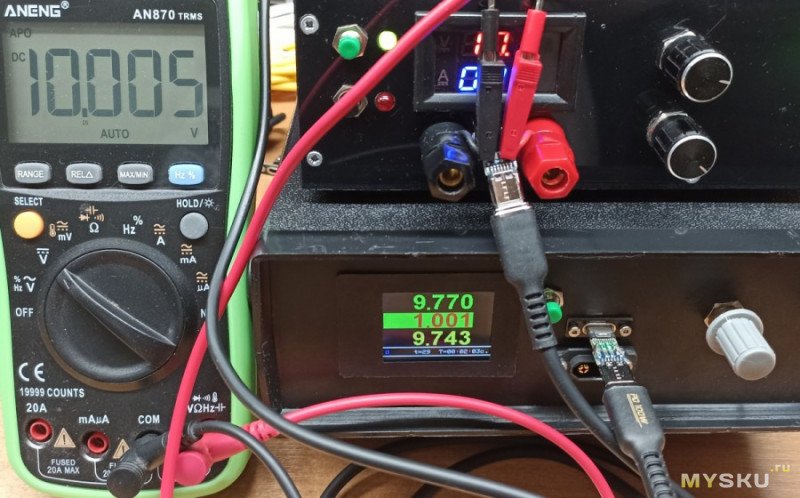

Ещё «неинвазивным» методом проверил падение напряжения на токе 1А. Выставил 10В на ЛБП (напряжение не важно), а на нагрузке ток 1А (без нагрузки можно легко обойтись одним ЛБП, просто у меня на нагрузке амперметр, которому доверяю больше, чем тому, что у ЛБП):

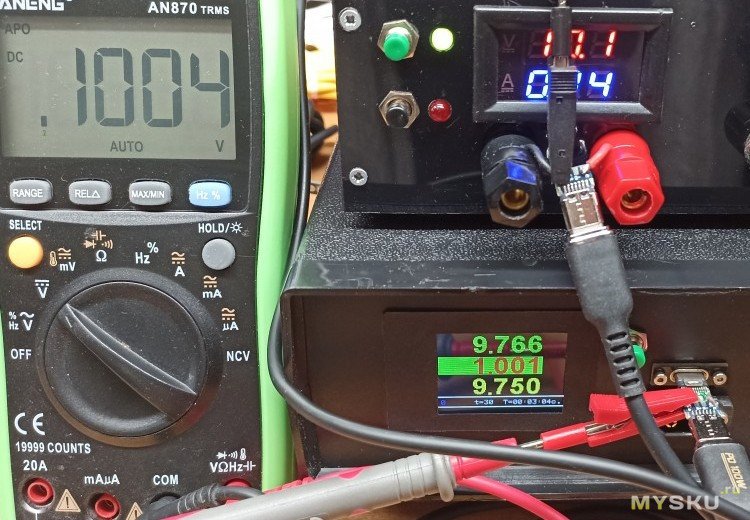

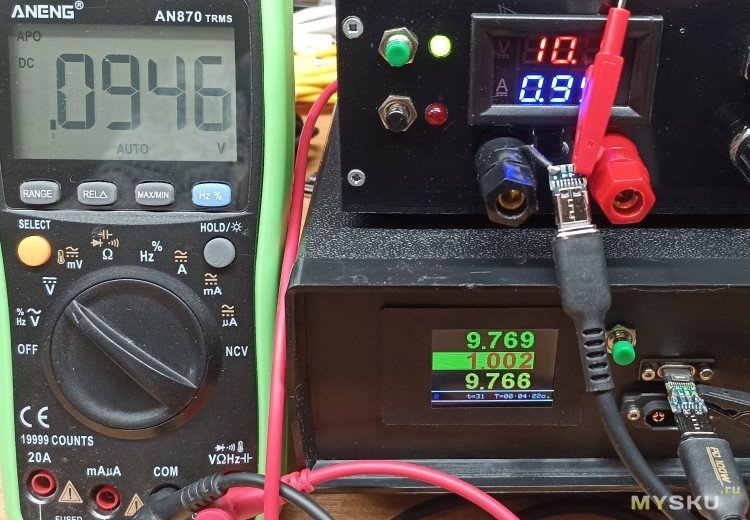

И померил падение напряжения по плюсовой и минусовой жиле. Получил:


~100 мВ и ~95 мВ соответственно при токе 1А (т.е. сопротивление 100 мОм и 95 мОм). Получается очень грубо, на кабеле теряется 0.2 Вт. Предположу, что тут должен быть провод сечением ~0.2мм² (24AWG). Силикона намного больше, чем меди, но для 5А такого сечения должно вполне хватать.

Силикон — термостойкий, потыкал паяльником, при 350 градусах на жале, следов не остается.

Ну и давайте отрежем ему хвост и по самую шею :).

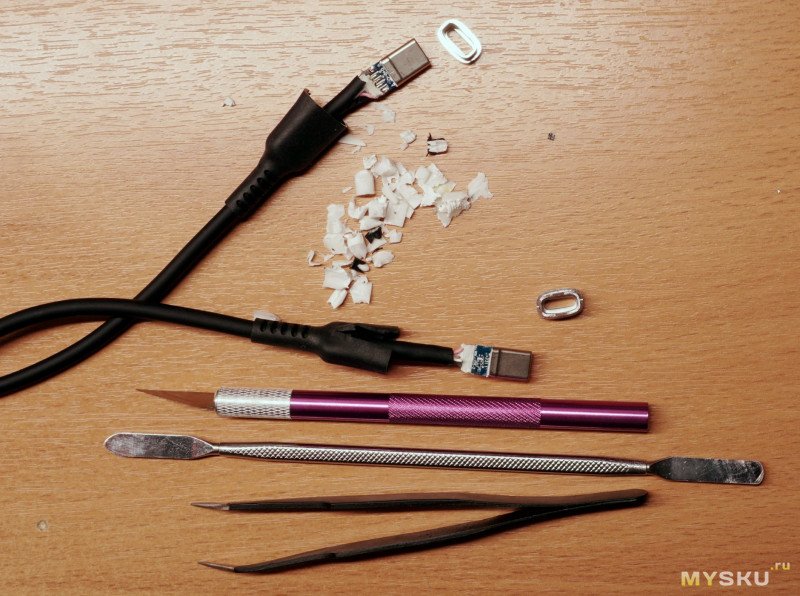

Сначала, с помощью модельного скальпеля снял силиконовый колпачок. Снимается туго, без повреждения вряд-ли выйдет.

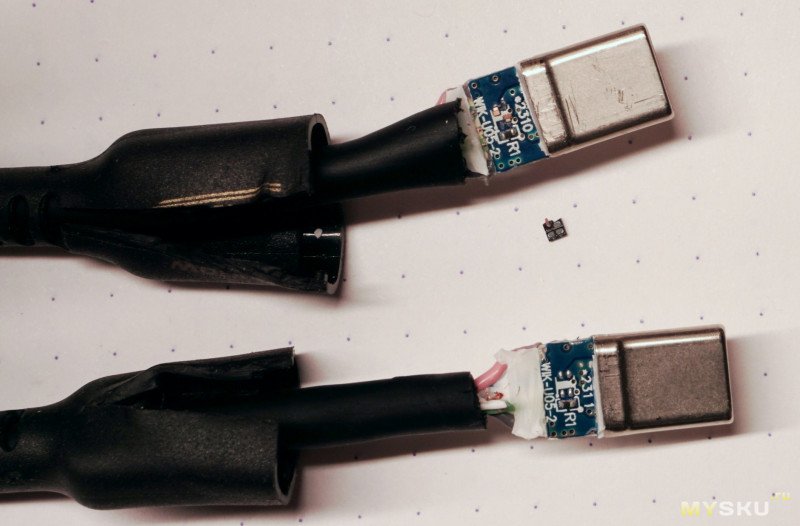

Разъем окантован пластиковым серебристым кольцом, оно легко снимается. Плата, к которой припаяны провода и разъём залита белым пластиком. Он неохотно, но ножом срезается. А вот чип «снялся» с платы вместе с пластиком.

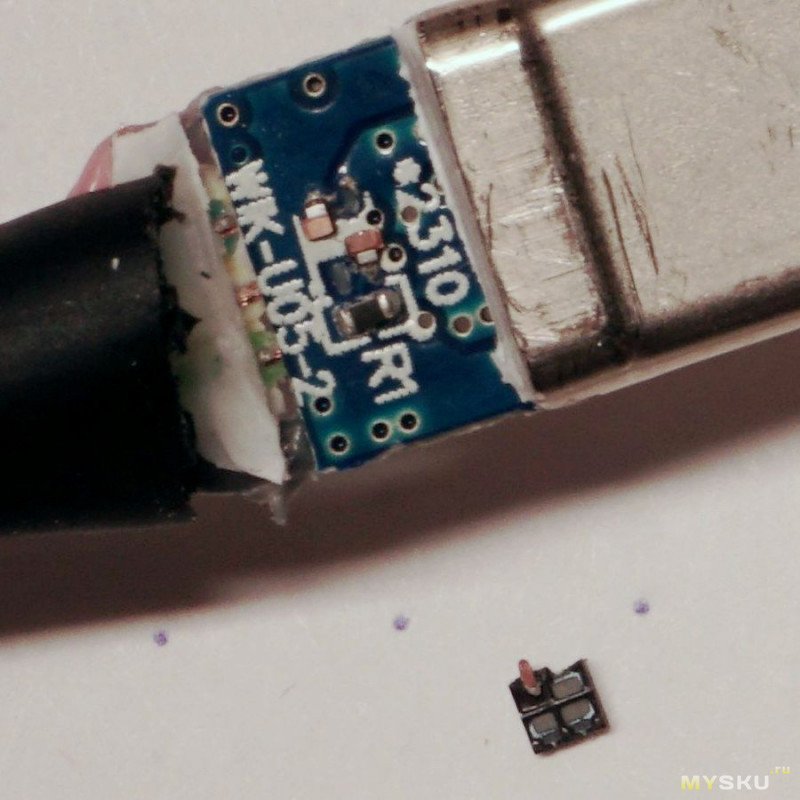

Маркировка на чипе есть какая-то, но мне даже с лупой разглядеть не удалось.

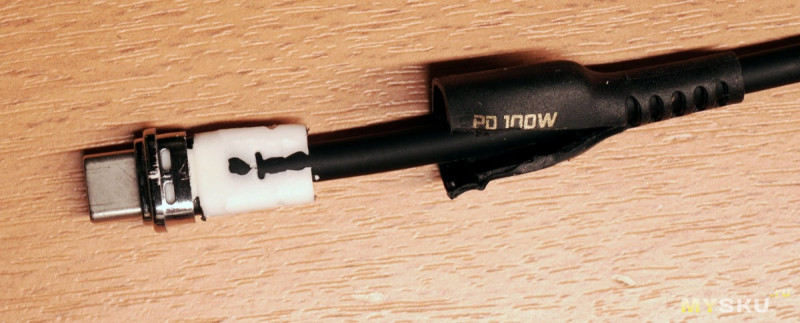

Начал резать со стороны подписи PD100W и с первого раза «попал» на чип. С другой стороны его нет.

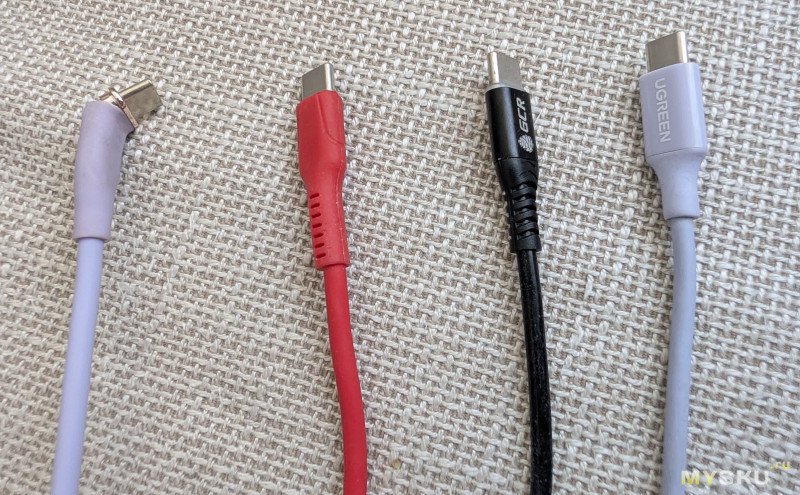

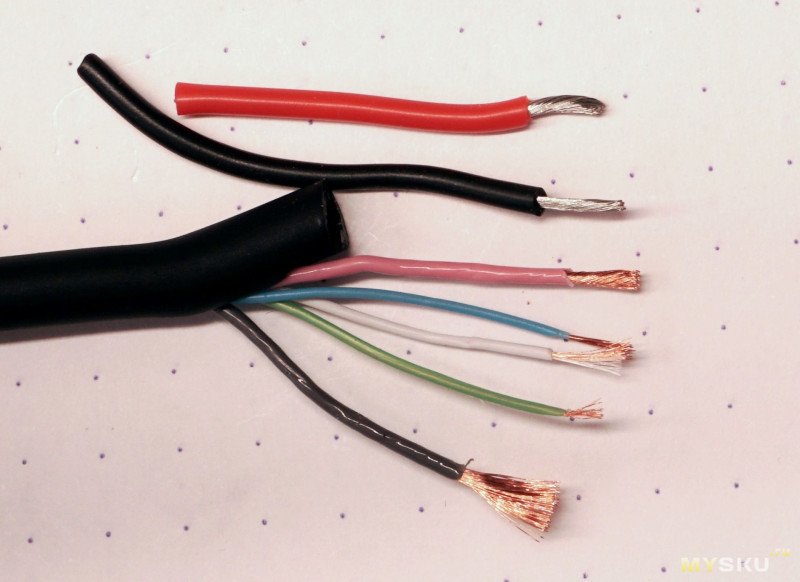

Силовые провода визуально ближе к 22AWG, и судя по внешнему виду — медные. На всякий случай поскоблил ножом, всё честно. На фото добавил для сравнения 22AWG (черный) и 20AWG (красный). Хотя по расчетам и сопротивлению всё-же ближе к 24AWG (~0.2мм²)
Провода данных потоньше, но тоже не «волоски», есть несколько очень тонких капроновых? нитей для предотвращения разрывов.

Выводы

Силикон — настоящий, быстро прожечь паяльником — не получится. В морозилке при -20 градусах, после пары часов, гибкость и мягкость у него не меняется.

Гибкости у него, пожалуй, даже лишнего, но к ней быстро привыкаешь, и все остальные провода после него кажутся «дубовыми».

Передавать данные по этому кабелю можно, но медленно.

Встроенный чип позволяет блокам питания по PD передавать только 100Вт, 28В не разрешает. Жаль, для меня у этого кабеля это, пожалуй, единственный недостаток. Что мешало и с 28В передавать, зачем это ограничение в 20В, непонятно.

Сопротивление вполне нормальное. Для паяльника подойдет, и для зарядки годится. Жилы честные медные. При 5А не греется нагрев очень умеренный, разъемы нагреваются сильнее.

Можно использовать как донора для переделки одного из разъемов, например, на XT-60. Тогда можно и 140Вт передавать по нему смело. Да и для паяльных ручек тоже считаю, что идеален очень хорош.

В итоге: кабель отличный и стоит недорого. Подойдет и для паяльника 100Вт, и для зарядки очень удобен.
