Цифровой микроскоп 5.5 дюймов

Покупал для пайки всякой мелочи, выбирал самый дешёвый т.к. не был уверен подойдёт ли мне паять под электронным микроскопом или нет. Сейчас дороже, но время от времени появляются скидки


По ощущениям увеличивает чуть лучше детского микроскопа «Натуралист», у которого по ГОСТ увеличение 60-крат.
Умеет выводить изображение на монитор (через компьютер/ноут, напрямую на монитор не умеет), для этого нужно подключить микроскоп кабелем к ПК, выбрать в меню микроскопа «PC камера»; на ПК открыть например Media Player Classic и в нём Файл — Открыть устройство (Ctrl+V), либо в PotPlayer: Открыть вебкамеру (Ctrl+J). Фото/видео выводит в разрешении 1280*720 пикселей. Если сохранять фото на флешку — то нет смысла выставлять разрешение выше 1920*1080, т.к. микроскоп тупо растягивает картинку, качество при этом остаётся то же (с таким же успехом можно фотки 1920*1080 растянуть на компе хоть до 10000*10000).
Видео на флешку пишет с разрешением 1920*1080, частота кадров 30, битрейт в среднем 20 000 кбит/с (1 мин = 150 Мбайт)

Если вычислять увеличение линейкой, то при максимальном увеличении в поле зрения микроскопа влезает 1.7 мм линейки, ширина экрана микроскопа 120 мм = получается 70-кратное увеличение. Если же посчитать к 19-дюймовому монитору (квадрат) с шириной экрана 37 см, то получается 217-кратное увеличение. Не знаю как правильно считать, потому что если рассчитывать с каким-нибудь огромным ТВ, с диагональю 50-70 дюймов, и шириной экрана >100 см, то увеличение получится в ~600 крат.
При максимальном увеличении расстояние между объектом и линзой микроскопа 1.5 см, при этом поле обзора 1.7 мм; при самом минимальном увеличении расстояние от объекта до линзы 9.5 см, поле обзора 18 мм

Примерно вычислил толщину волоса. Положил его на линейку со шкалой 0.5 мм, измерил деление линейки 0.5 мм на экране — получилось 35 мм (получилась разница в 70 раз), измерил толщину волоса на экране — 5 мм, разделил на 70, получилось 70 мкм
Голова микроскопа может перемещаться не только вверх/вниз, но и немного менять угол в вертикальной плоскости. Если голова направлена ровно вниз то максимум можно увидеть элементы в 4.5 см от конца платы (упирается в стойку), если наклонить под почти максимальным углом (правда тогда сильно приблизить не получится, стенка экрана будет упираться в стойку, и вид будет как бы сбоку), можно разместить объекты удалённые от конца платы до 9 см. Таким образом при ремонте материнских плат могут возникнуть трудности, если элемент ближе к середине платы, а сама плата более 18 см
Размер экрана 12 на 7 см

Чтобы камера не испортилась парами флюса — надел на неё пищевую плёнку и вставил в держатель — он как бы держит плёнку натянутой. Качество фото/видео при этом может чуточку ухудшилось (стало немного более белёсым)

На видео smd конденсатор 0204 (1*0.5 мм) и старый советский пинцет, который выглядит как два железных лома


MicroSD флешка вставляется прям очень тяжело, нужно чем-то помогать её защёлкнуть, т.к. щелчок происходит когда флешка уже за пределами корпуса миллиметра на 2 вглубь. Флешка должна быть минимум 10 класса (на те что со скоростями ниже — не записывает, пытается форматировать их, но лишь портит файловую систему флешек).
Настройка резкости колёсиком посередине — не всегда плавно двигалось и чуть поскрипывало, разобрал и смазал пластиковые подвижные части.
Аккумулятор на 2000 мА/ч (реальная ёмкость 1700 мА/ч), во включенном состоянии и подсветке на максимум микроскоп потребляет 410-460 мА, и 13 мкА в выключенном состоянии. Заряда хватает на 3 часа 56 мин. Заряжается током 500 мА (около 4 часов).

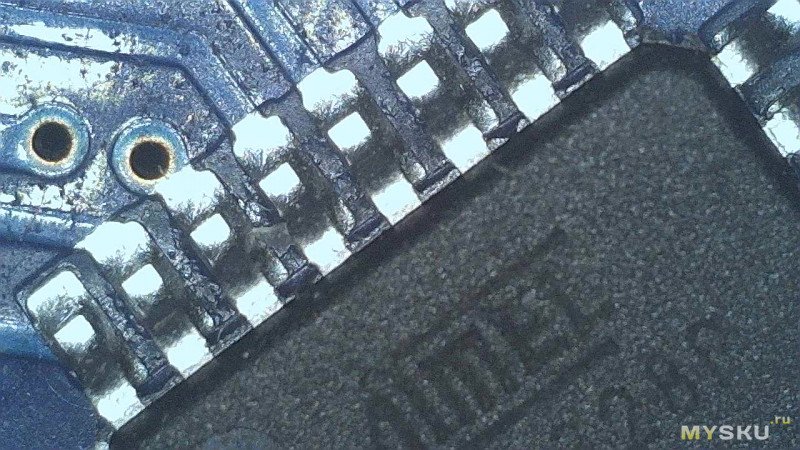

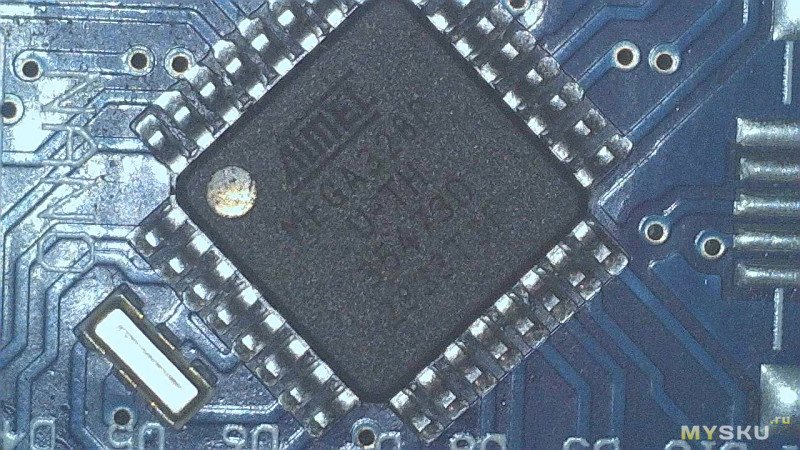

Для наглядности насколько комфортно паять под ним добавил фото (ATmega328P)

Задержка изображения 33 миллисекунды: включил секундомер и записывал видео на телефон с частотой 60 кадров/сек, затем покадрово смотрел насколько запаздывает переключение секунды на секундомере и экране. Но при 60 кадров/сек шаг кадра получается 17 мс
