Подвес для ТВ приставок Novigo NV-360B

О существовании подобного приспособления я даже никогда не догадывался, пока случайно не увидел его в разделе скидок и распродаж. Что оно собой представляет? Это подвес для телевизионной приставки, который крепится в монтажные отверстия VESA, а они, как правило, имеются на задней крышке любого телевизора. Так как в случае такой установки приставка оказывается с обратной стороны телевизора, то для того, чтобы можно было управлять приставкой при помощи ИК пульта, производитель рекомендует поднимать приставку либо вверх над экраном, либо опускать приставку под телевизор.

Мне же такой подвес потребуется для Андроид ТВ приставки, которой я управляю bluetooth мышкой и мне совершенно без надобности, чтобы приставка вообще где-то торчала на виду. Я наоборот, хочу убрать её с глаз долой, так как кухонный телевизор стоит на небольшой полке над аквариумом, на которой и так места кот наплакал.

А вот за самим телевизором его предостаточно. К тому же на корпусе подставки имеется довольно яркая RGB подсветка которая ещё и переливается всеми цветами радуги, что довольно таки сильно мозолит глаза. Её конечно можно отключить в настройках, но она почему-то периодически самопроизвольно включается.

Поставляется подвес в продолговатой и весьма увесистой картонной коробке, на боковых сторонах которой указаны функциональные особенности и характеристики устройства.

Характеристики подвеса Novigo NV-360B:
Тип: Подвес для ТВ
Стандарты VESA: 200x100, 600x200, 200x300, 400x200, 600x400, 200x200, 400x300, 400x400, 300x300, 100x100
Максимальная нагрузка: 1 кг
Материал: металл
Высота корпуса монтируемой приставки: 20 — 45 мм

Поставляется подвес в разобранном виде. При распаковке становится понятно, почему коробка имеет солидный вес. Опорные пластины и крепёж изготовлены из довольно толстой металлической пластины. Также в комплекте поставки присутствуют два комплекта винтов с шайбами и гайками, круглые силиконовые накладки и инструкция по сборке.

Один крепёжный комплект изготовлен полностью из металла, второй из металла и пластика.

Монтажные пластины, судя по их весу, изготовлены из стали. Посередине они имеют продольную проушину, при помощи которой осуществляется скользящий монтаж в нужной точке, совпадающей с местом расположения резьбового соединения VESA на телевизоре с одной стороны и опорами для приставки с другой стороны. Благодаря такому решению, данный подвес можно установить на телевизоре с практически любой диагональю.

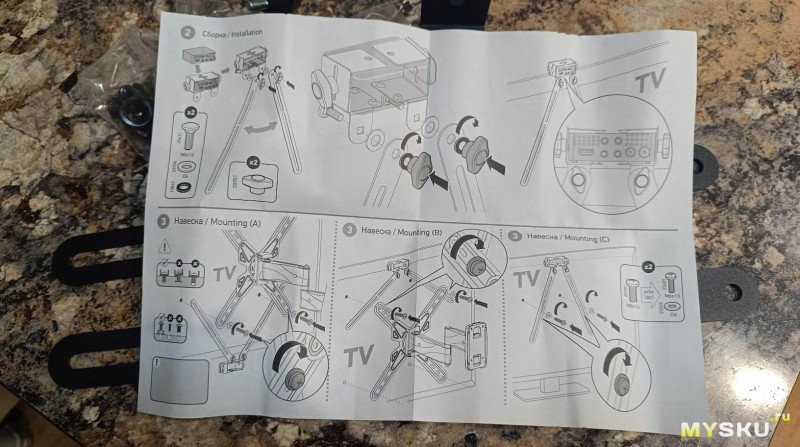

Инструкция по сборке весьма наглядно с картинками описывает весь процесс монтажа подвеса и приставки в нем.

Первым делом инструкция предписывают собрать зажим для приставки. Вначале, чтобы не повредить приставку при затягивании винтов, нужно наклеить силиконовые накладки.

Затем нужно состыковать две половинки зажима и стянуть их гайкой с пластиковым барашком. Сперва не мог понять, как крутить гайку внутри барашка, потом догадался, что барашек нужно приподнять, чтобы наживлённая гайка провалилась в паз.

Дальше меня поджидал сюрприз. Зажим рассчитан на высоту корпуса приставок от 20 до 45 мм, а в моей приставки A95X F3 Air II корпус к краю идёт на сужение и зажим подвеса не может сдавить корпус в этом месте.

Выход простой — согнуть одну из горизонтальных пластин зажима под нужным углом.

Затем нужно состыковать собранный ранее зажим с монтажными рейками при помощи таких же пластиковых барашков, гаек и комплекта шайб.

Вот такая получается конструкция.

Закрепляем в ней нашу приставку. Несмотря на наличие демпфирующих силиконовых накладок, сильно зажимать приставку всё же не стоит, она и так никуда не денется.

Теперь остаётся смонтировать подвес на тыльной стороне корпуса телевизора. Единственное, что меня смущало, так это размер направляющих. Кухонный телевизор у меня небольшой, всего 24", а вот направляющие достаточно длинные. Не хотелось, чтобы что-то торчало из-за телевизора.
Примеряем собранную конструкцию по месту. Ну так и есть — подвес торчит и сверху, и снизу за пределами корпуса. А это мне совсем не нужно.

Выход всё тот же — подгинаем пластины. Несмотря на свою толщину, гнутся они очень легко, значит никакая это не сталь, а какой-то сплав, хотя и тяжёлый.

Достаём комплектные винты, чтобы прикрутить подвес к резьбе крепления VESA и понимаем, что ни один из них не подходит. У моего телевизора резьба совсем мелкая.

Нашёл в коробке со своими метизами пару подходящих винтиков. Они совсем маленькие, поэтому без шайб не обойтись, штатные почти подошли.

Получилось как-то так. Не слишком элегантная конструкция, но благо её не видно, а поставленная цель достигнута.

Главный по госприёмке дал одобрение. Можно приступать к опытной эксплуатации.

Телевизор отлично встал на своё штатное место, приставку с лицевой стороны телевизора теперь совсем не видно. Она не мозолит глаза и не никому не мешает переливами своей RGB подсветки.

Да к тому же получилось прикольное фоновое свечение позади телевизора типа амбилайта.

Несмотря на неказистый вид подвеса, со своей задачей он справился, убрав с виду приставку и освободив место на полке.

А учитывая копеечную цену подвеса, на все его недостатки можно закрыть глаза. Я так считаю.
