Материнская плата Colorful AB350M-K PRO V14

Эта материнская плата от китайского вендора Colorful, производящий также разнообразное компьютерное железо от флешек и SSD, и заканчивая видеокартами, корпусами и мониторами. Мне доводилось пользоваться от них SSD-накопителем. На очереди теперь будет их материнская плата, на простом чипсете.



Технические характеристики


Внешний вид
Поставляется плата в картонной коробке с цветной печатью. Сверху бангудовский фирменный оранжевый пакет




Комплектация, помимо платы, включает два SATA3-кабеля (один прямой, второй Г-образный), компакт-диск с драйверами и планку.


Плата запечатана в антистатический пакет



Плата базируется на чипсете B350, её формат microATX 215x180мм. Сокет AM4. Крепится на 6 винтах.


С обратной стороны находится металлический бэкплейт прямоугольной формы, препятствующий деформации платы при установке систем процессорного охлаждения. Это плюс. Некоторые платы и вовсе лишены этого элемента.


Порты и разъёмы по порядку.

1) CLR_CMOS — контакты сброса настроек BIOS при помощи перемычки
2) F_AUDIO — контакты для вывода аудиоразъёмов на переднюю панель
3) COM_A — последовательный COM-порт
4) SYS_FAN — 3-контактный разъём для подключения корпусного вентилятора
5) JSPDIF — интерфейс для вывода цифрового звука
6) PCIE2-X1 — слот PCI-E Express для подключения периферии (Wi-Fi, WiMax адаптеры, GSM, GPS, SSD)
7) SPEAK — контакты для подключения буззера-сигнализатора состояния загрузки BIOS
8) DEBUG — сюда подключается спец.устройство для приёма POST-кодов с целью диагностики неисправности ПК
9) FUSB30_1 — интерфейс USB3.0 для вывода портов, например на переднюю панель корпуса
10) PCI-E 3.0 x16 — слот для подключения видеокарты
11) FUSB20_1 — интерфейс USB2.0 для вывода портов, например на переднюю панель корпуса
12) PWR_ON, RST, HD_LED, PWR_LED — парные контакты для вывода кнопки включения ПК, кнопки перезагрузки ПК, а также индикаторных светодиодов активности работы ПК и обращения ОС к основному накопителю
13) SATA1 и SATA2 — разъёмы для подключения SATA-накопителей


14) SATA3 и SATA4 — разъёмы для подключения SATA-накопителей
15) 24-контактный ATX-разъём для подключения питания от БП
16) 2 слота под оперативную память DDR4


17) JKB — перемычка выбора загрузки мыши или клавиатуры в BIOS
18) 4-контактный разъём для подключения питания процессора


19) FAN_RGB_HEADER — контакты для подключения RGB-подсветки
20) CPU_FAN — контакты для подключения процессорного кулера


Процессор работает от 3+2 фаз питания. Уже есть планки для установки радиатора кулера


Система питания работает на ШИМ-контроллере rt3667bb и мосфетах 6354 и 6414А. Сразу видно, что на элементах VRM-зоны отсутствуют какие-либо радиаторы охлаждения, что не совсем хорошо для платы на чипсете, предполагающем хоть и скромный, но всё же разгон.



Аудиотракт основан на 6-канальном контроллере Realtek ALC662. Такой использовался ещё во времена 775-го сокета. Простенький, зато имеет широкую программную поддержку, в том числе и на системах под Win10.


Гигабитный сетевой контроллер Realtek 8111H


Мультиконтроллер NCT5571D


Микросхема BIOS'а W25Q128FW c памятью 16Мб. Рядом — установленная батарейка CR2032 для сохранения настроек


Общие разъёмы и порты состоят из двух PS/2 — для клавиатуры и мыши, HDMI- и VGA- разъёмов для вывода изображения на монитор (в том случае, если процессор сам имеет встроенную графику — тогда видеокарта уже будет не обязательна), 2х USB3.0, 2х USB2.0, Ethernet-порт, и аудиоразъёмы — для наушников/акустики, для микрофона и линейный вход.


Сборка
В плату установлю 8-ядерный 16-поточный процессор AMD Ryzen Pro 1700. Охлаждаться процессор будет кулером Lanshuo. Оперативная память — Kingston HyperX Fury Black 8 Гб + 4 Гб. Видеокарта — Palit GTX650Ti. Постоянная память — SSD SATA3 240Гб. Запитываться система будет от блока питания ATX 550Вт и помещено всё это в компактный корпус 270 х 175 х 354 мм.




Поскольку в стоковом виде радиатор Lanshuo идёт с 3-пиновым вентилятором (т.е. без возможности регулировки оборотов на большинстве плат), то я самостоятельно внёс четвёртый пин, используя один полевой транзистор со встроенным каналом n-проводимости, установленный в разрыв минусовой цепи питания вентилятора. Между затвором транзистора и управляющим ШИМ-пином на плате поставил резистор на 100Ом — для защиты собственно этого пина на плате, а между затвором и истоком — второй резистор стягивающий на 10К — для предотвращения самопроизвольного открытия транзистора. Схема простая, но следует иметь ввиду — корректное измерение оборотов тахометром будет недоступно.


Обновление BIOS
На официальной странице производителя можно скачать различные драйвера для этой материнской платы, либо прошивку для BIOS. На текущий момент последняя версия 1010. Процедура прошивки хоть и простая, но делается на свой страх и риск. Если система работает нормально и вас всё устраивает, то лучше воздержаться от обновления прошивки.


Из-под Windows порядок обновления выглядит так — распаковываете папку из архива в любое место, запускаете файл с именем Update


Откроется консольное окно и запустится процесс чтения текущей прошивки (Reading Flash)


По завершению откроется список доступных трёх команд. В данном случает потребуется E — для обновления прошивки.


После того, как ввели команду Е и нажали Enter, запустится процесс стирания прошивки с микросхемы (Erasing All Block)


Далее автоматически запустится процесс записи новой прошивки (Updating All Block)


Ну и последний этап — верификация (Verifing All Block). По окончании это окно закроется автоматически. Прошивка обновлена


Меню UEFI BIOS
Как видно на главной вкладке, поставщиком кода BIOS является небезызвестный American Megatrends. Доступен выбор из трёх языков — английский, китайский и корейский.

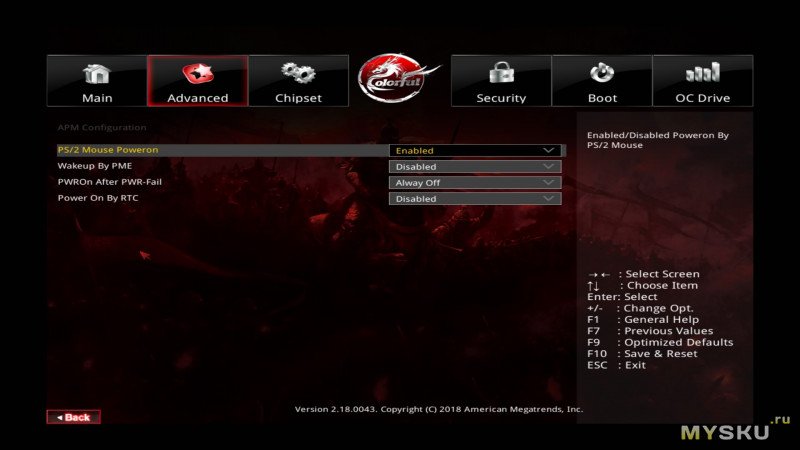

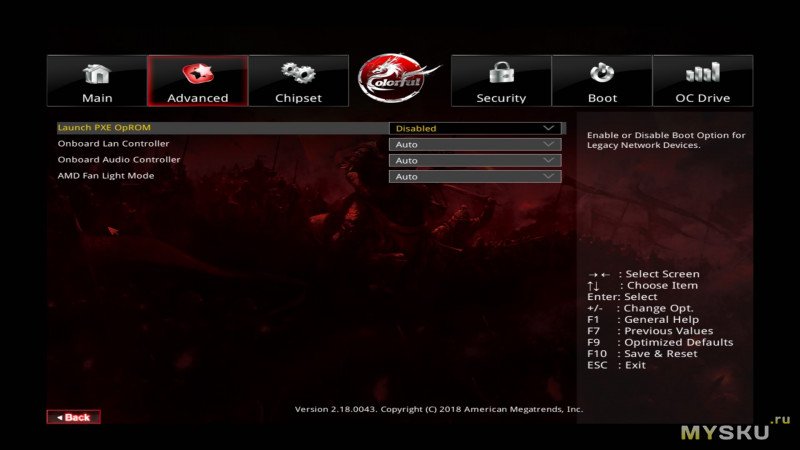

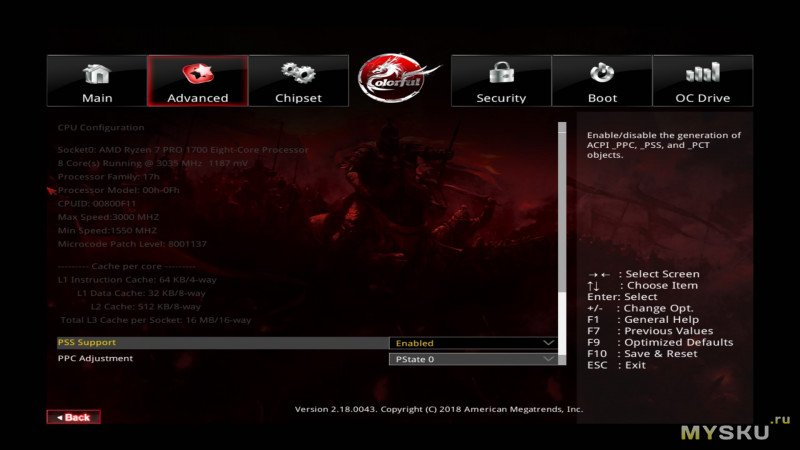

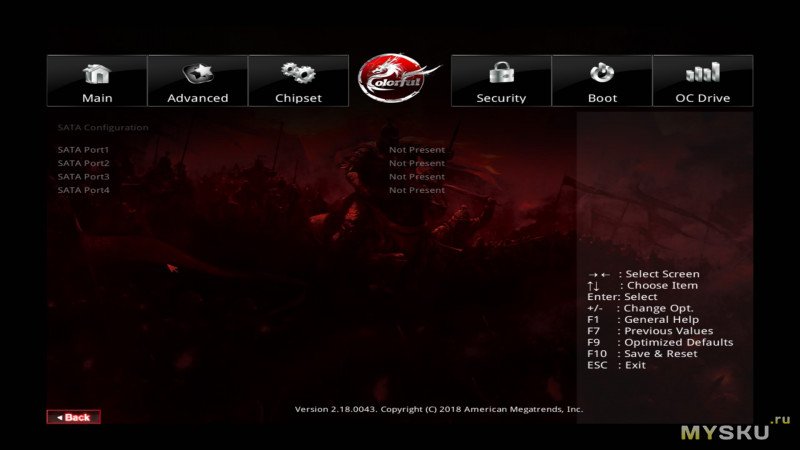

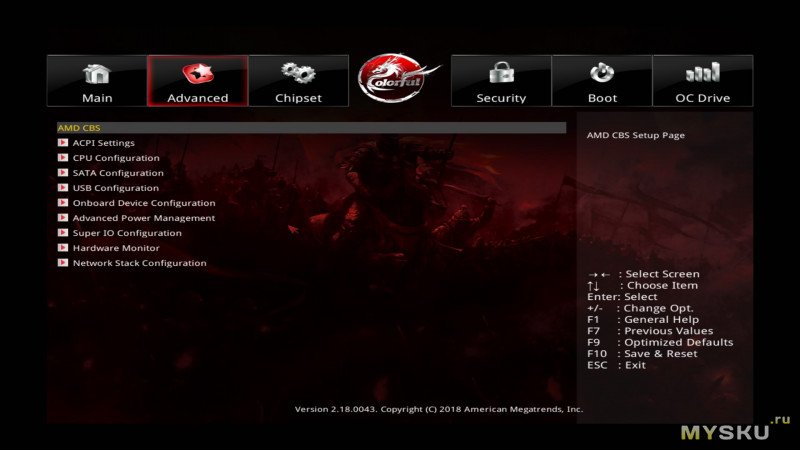

Вкладка Advaced с расширенными настройками







Здесь присутствует простая схема регулировки оборотов процессорного вентилятора в режиме Smart Mode при помощи установки ШИМ-значения. Всего три пункта:
1) При достижении какой температуры вентилятор будет работать на полную мощность (например 55 градусов)
2) При достижении какой температуры вентилятор запустится (например 30 градусов)
3) На каких оборотах вентилятор будет крутиться, стартанув согласно 2 пункту (указать ШИМ-значение, например 127 — это половина мощности, 255 — максимальное значение)

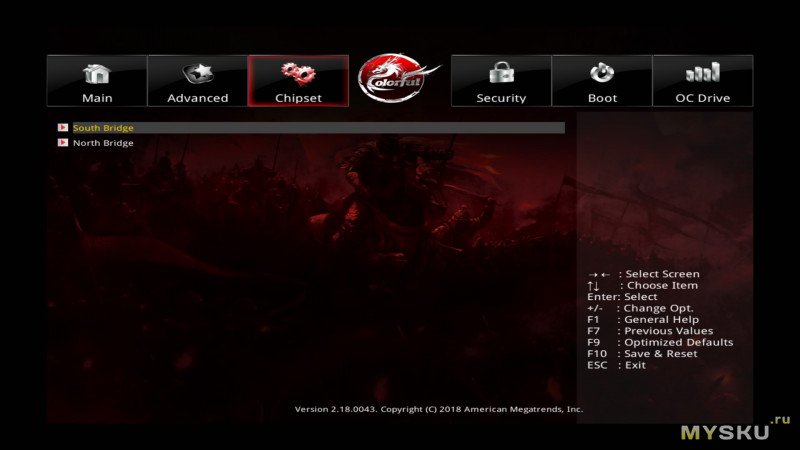

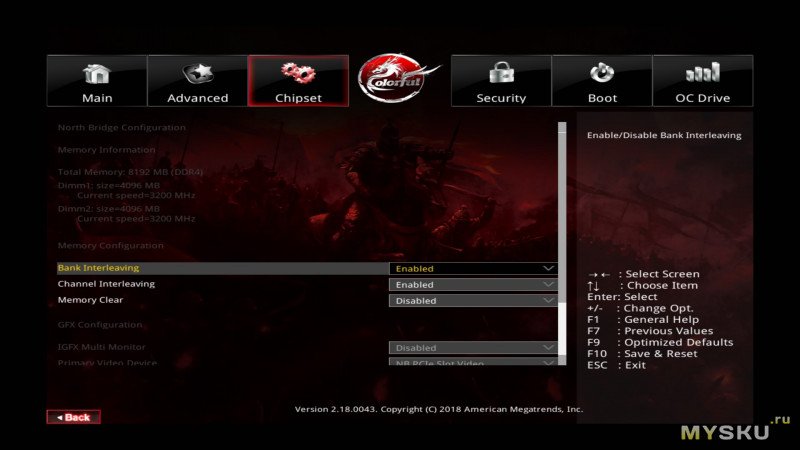

Вкладка с настройками чипсета (северный и южный мосты)



Вкладка Security

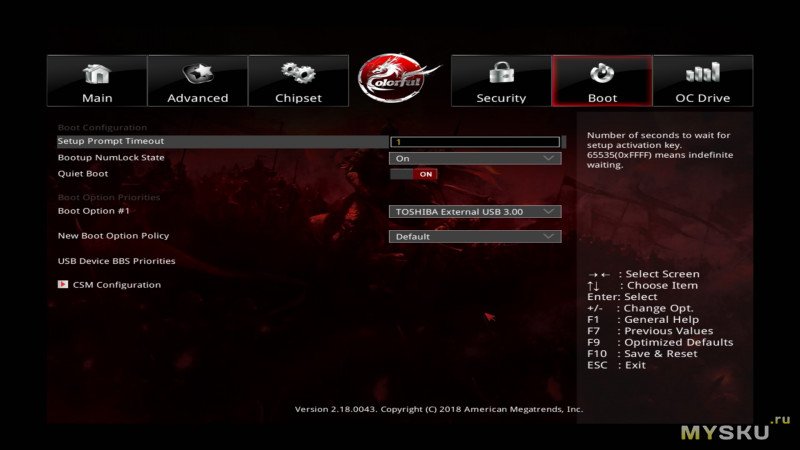

Вкладка Boot

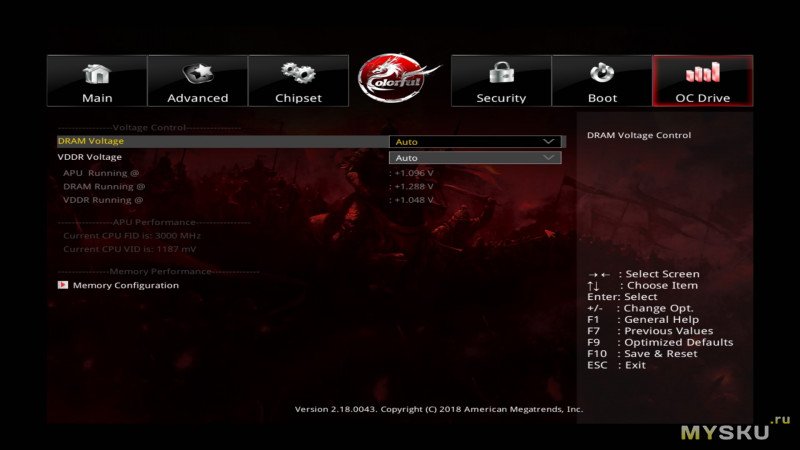

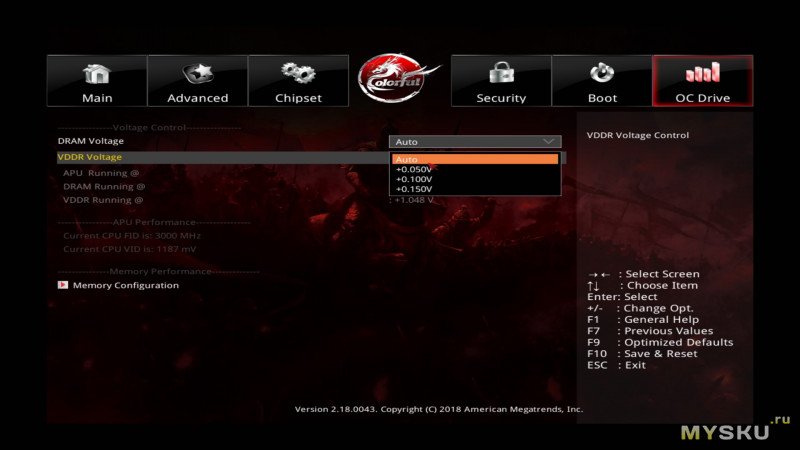

Вкладка OC Drive, подразумевающая разгон процессора и оперативной памяти. Разгон процессора доступен только для чипов со встроенным видеоядром, следовательно R7 1700 может работать здесь только на стоковых частотах. В ранних версиях прошивки разогнать оперативную память можно было до 2667МГц, в последней версии этот порог увеличили до 3200МГц.

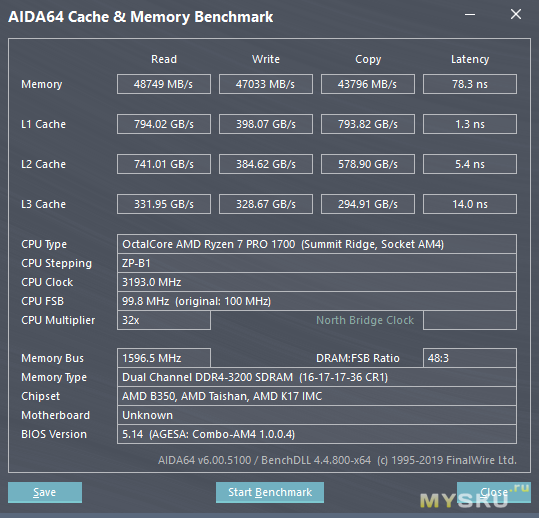

С таймингами 16-17-17-36 память на частоте 3200 заработала без проблем, успешно пройдя TestMem



Инфо и Тесты
Запуск системы прошёл без проблем


Запуск одновременно двух стресс-тестов — AIDA64 для процессора и FurMark для видеокарты. После 10-минутного прогона максимальный нагрев первого составил 61С и 78С для второго. При достижении 60С+, кулер начинает разгоняться на полную мощность, как и было ранее запрограммировано в BIOS.

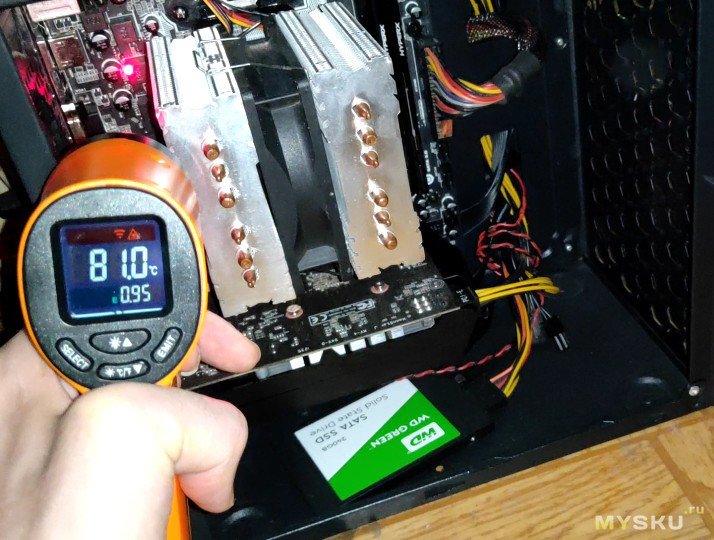

Поскольку на элементах VRM отсутствует радиатор, то максимальный зарегистрированный пирометром нагрев спустя 40 минут 100%-й нагрузки процессора, достиг отметки 81 градус, что не есть хорошо. Радиатор здесь нужен.

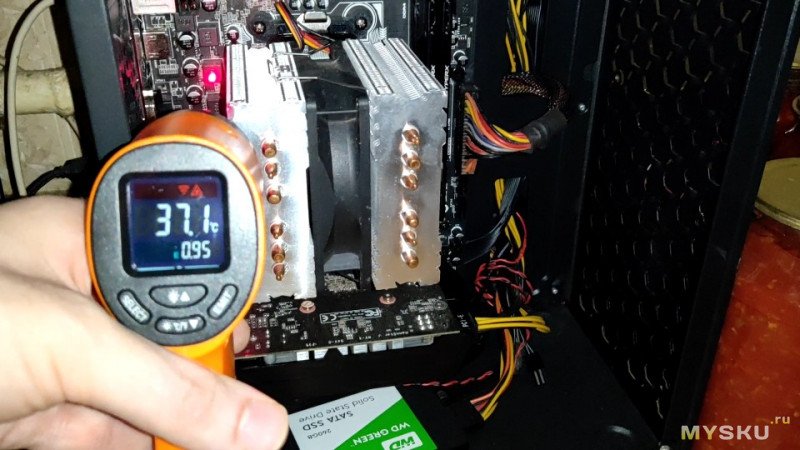

В «офисном» режиме, интернет, ютуб, фильмы, печать, фотошоп, документы — зона VRM не перегревается, температура держится в психологически комфортных рамках — в пределах 37С.

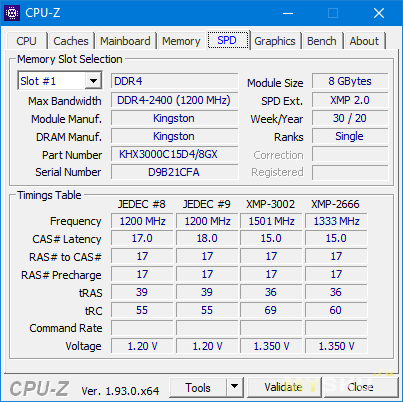

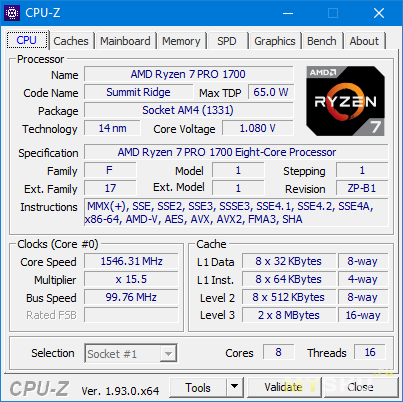

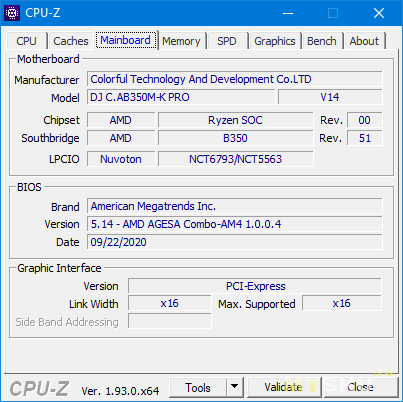

Информация из CPU-Z




По другим датчикам на плате вопрос вызвал разве что TMPIN8 c якобы нагревом до 105С, — однако это оказалось фантомным значением не соответсвующим действительности, что частый баг для китайских плат типа Huananshi. Завышенные показания, исчисляемые десятками тысяч оборотов — как раз тот недостаток использования одного NPN-мосфета, о котором я упоминал ранее.



TurboCore процессора в BIOS включен уже изначально, но работает странно. Частота ядер в многопоточной нагрузке поднимается до 3200МГц, как и должно быть. Однако в однопоточной нагрузке частота одного ядра не поднимается до 3700МГц.


Режим энергосбережения работает исправно. В простое или очень простых сценариях — частота ядер процессора снижается до 1600Мгц при 0.825В.

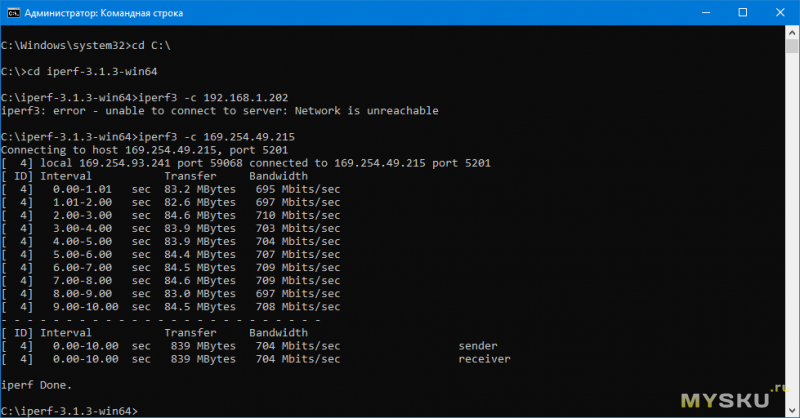

Замер скорости обмена сети через SpeedTest


Загрузка торрента


Если просто установить систему и начать пользоваться сетью, то скорость обмена данными будет не на максимуме. Потребуется установить драйвер для сетевого контроллера. Слева скрин с замерами на чистой Windows, справа — после установки драйвера с офф.сайта Colorful.

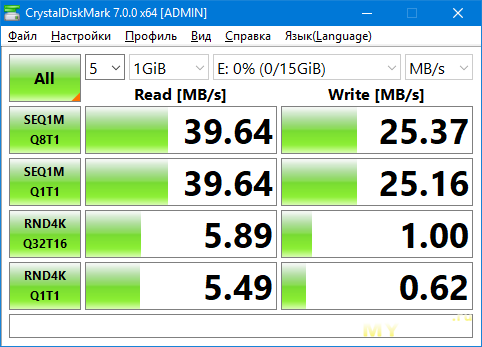

Скоростные тесты портов USB2.0 и USB3.0


Скоростной тест SSD SATA3


Тесты в cynebench


Итоги

— культурный монтаж деталей и компонентов на плате, флюс отсутствует
— сетевой контроллер работает в полную силу после установки драйвера
— корректно работает режим энергосбережения со снижением частоты ЦП
— зона VRM без радиатора, под долгой 100%-нагрузкой греется вплоть до 81С, в остальных случаях существенно меньше
— TurboCore работает только для многопоточной нагрузки
— процессоры без встроенной графики разогнать нельзя
— разогнать DDR4-память до 3200МГц можно
— M.2 слот отсутствует, что минус
— есть бэкплейт, что плюс

Резюме:

Плата поддерживает не все процессоры, а 1700-й процессор может работать только на стоковых частотах, и то — с оговоркой касаемо однопоточного режима. Очевидно, что R7 1700 весьма крут для этой платы, и сюда по-хорошему надо ставить что-то поскромнее, например 3000G со встроенной графикой — и в какой-нибудь компактный HTPC-корпус, для офисных задач, поскольку размеры платы позволяют.

Суть получилась таковой: хотите пользоваться «заморскими диковинками» — получите соответсвующие экзотические нюансы. Впрочем, в плане стабильности работы платы при ежедневной работе в режиме интернет/ютуб/игры всё оказалось позитивно — за 3 месяца пользования сборкой на её основе проблем не возникло.
