Умная розетка iTimer с термостатом, расписанием, таймером и GSM-sms управлением.

Было лето. У каждого свои странности, и моей на тот момент была такая: хотелось включать холодильник на даче удалённо.
Как раз предложили на обзор обозреваемую розетку.
Свободной симкой с интернет-пакетом не обладаю, потому вариант с gsm sms каналом управления меня вполне устроил.
Посмотрим, что же мы получили.

Данным обзором я постарался собрать более-менее полную инструкцию по эксплуатации, т.к. прилагаемая печатная версия весьма немногословна.

Функционал:

• Привязка нескольких номеров телефонов (владелец + 4 пользователя);
• Коммутация нагрузки 220v посредством прямых sms команд;
• Ручная коммутация нагрузки кнопкой на корпусе;
• Измерение температуры подключаемого датчика по sms запросу (датчик в комплекте);
• Измерение затраченной электроэнергии (счётчик kW/h).
• sms уведомление при отключении и восстановлении питания;
• sms уведомление при выходе температуры за установленные границы;
• Коммутация нагрузки по температурному диапазону (термостат);
• Коммутация нагрузки по таймеру с задержкой времени или в заданное время (расписание);
• Управляемый встроенный зуммер (включается по системным событиям).
• USB 5V/500ma для зарядки устройств (не коммутируется);

Электрические параметры:

• Диапазон входного/выходного напряжения: 110-250В
• Диапазон измерений датчика температуры: -10..+50'C
• Погрешность датчика ±3'C (из прилагающейся печатной инструкции);
• Число ячеек таймера: 50
• Рабочая температура: -20..+55'C
• Максимальный ток нагрузки: 10A (~2200 W)
• Время работы от суперконденсатора: 15-28 с
• SIM карта: GSM стандартная mini-SIM;
• Язык sms: eng / rus (разные лоты товара, сменить нельзя).

Фото

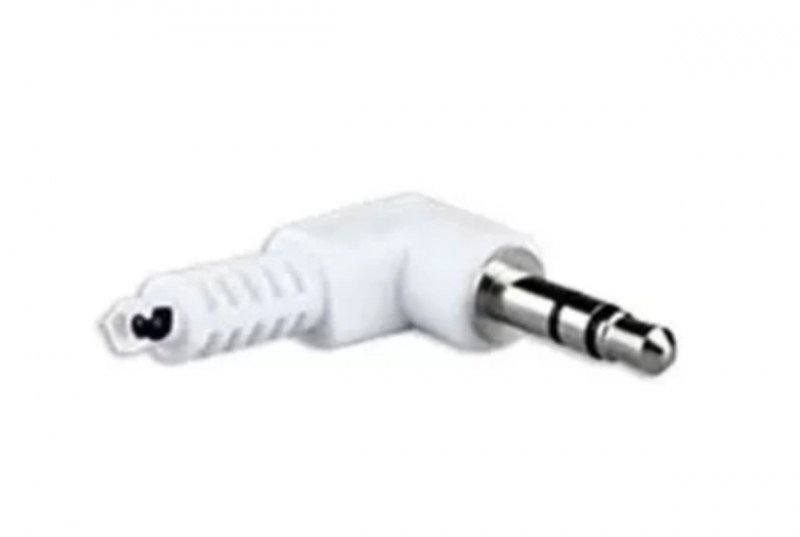

С подключенным комплектным термодатчиком:








В описании обещан USB кабель. В моём случае его не оказалось.
Скан инструкции (почти бесполезной) можно взять здесь.

Внутренности

4 шурупа, соединяющие 2 половины корпуса так и манят, чертяки. Поддаёмся соблазну: выкручиваем их полностью.

Видно, ВВ часть попытались изолировать от низковольтной.

Использован gsm модем: G510.
Неведанный мне ранее МК: nuvoton N79E815AT20 (Nuvoton 8051 Kernel microcontroller): 11-24MHz, 16KB APROM, 512 RAM.


Реле коммутации выхода AC: JQC-3FF 220V 10A;
Ионистор: 5.5V 1,0 F.




Не самый плохой вариант.

Настройка и управление

Настроить устройство по прилагаемой печатной версии инструкции будет непросто ввиду её неполноты.
Благо в сети можно найти различные варианты поиском по «iTimer waytronic».

Сначала вставляем сим-карту. Здесь она полноразмерная и прячется полностью в корпусе устройства.

Сбросим настройки устройства до заводских: включаем (можно без сим-карты), ждём около минуты (загружается), затем жмём и удерживаем reset до появления сигналов зуммера.

Теперь потребуется привязать номер телефона владельца, с которого будем отправлять команды настройки.
Для этого отправляем с телефона будущего владельца сообщение с текстом: #00#
В ответ должны получить: Поздравляем, продукт готов к использованию!

Если потребуется изменить номер телефона владельца: #14#новый_номер#

Дополнительно можно привязать до 4 номеров телефонов с которых будет доступно управление (потребуется пароль):
#06#номер#
Удалить номер: #113#номер#
Удалить все номера (кроме владельца): #113#

Можно сменить пароль, который требуется при отправке команд управления с номеров, отличных от номера владельца:
#04#СтарыйПароль#НовыйПароль#
По умолчанию пароль = 1234

После чего появляется возможность следующих действий посредством отправки sms команд:

Ручное управление

Включить розетку: #01#pass#
Выключить розетку: #02#pass#
Запросить текущее состояние выхода розетки: #000#pass#

Где pass — пароль (при отправке с номера владельца указывать не требуется, по умолчанию: 1234)

Время включения розетки после отправки команды: около 20-30 секунд.

Если команда не меняет текущего состояния, то устройство ответит одним из сообщений:
Выход розетки включен! или Выход розетки выключен!

Визуально состояние выхода розетки можно определить по наличию подсветки кнопки power на устройстве: горит зеленый = включена.

Важно:
При пропадании питания даже на 1 сек и последующем его восстановлении, розетка будет всегда выключена (спорное решение, учитывая наличие ионистора, не говоря уже о наличии энергонезависимой памяти)

Включать/выключать посредством нажатия кнопки power на корпусе устройства. Правда, сделать можно это не ранее, чем ~30 секунд после включения розетки в розетку (тютельки в тютельку).

Управлять розеткой входящим звонком с номера владельца:
Включить функцию: #18#1#
Отключить функцию: #18#0#
По умолчанию: отключено.

Работает так: звоним с номера владельца, розетка меняет своё состояние. Т.е. если была включена, то отключится, и наоборот.

При этом достаточно интересно реализовано уведомление:
(звоним и считаем гудки):
2 гудка + сброс = выход был выключен, после звонка будет включен
1 гудок + сброс = выход был включен, после звонка будет выключен

При отключенном управлении звонком все входящие звонки устройства сразу молча сбрасываются (без гудка).

Таймер включения/выключения:
Таймер включения: #138#1#минуты#
Таймер выключения: #138#0#минуты#

Жаль, нет режима импульса (включить на какое-то время, затем выключить).

Запросить текущий статус/состояние:
#07#
Примерно через 30 сек получаем 2 сообщения сообщения:

Состояние! Выход:ВЫКЛ; Температура:26; Расписание:ВЫКЛ

Таймер:ВЫКЛ; Потребление:0kW/h

Диапазон измерений температур: -10..+50'C. Обещанная точность ±3'C. Расхождение с моим домашними термометрами вышло ~1-2'C.
Судя по отзывам в сети, счётчик потреблённой энергии сбрасывается ежесуточно.
В прилагаемой печатной версии инструкции обещано измерение напряжение и потребляемой мощности. На странице описания этот функционал не упоминается и верить стоит именно ему. А жаль. Было бы интересно.

Режим термостата

Предусмотрены 2 режима работы: по нижнему порогу (нагрев) либо по нижнему (охлаждение).

Управление самой функцией:
Включить режим работы термостата: #159#1#
Выключить: #159#0#

Обогрев (работа по нижнему порогу): #159#0#t_on#t_off#
где t_on: температура при которой включается выход розетки, t_off — температура, при достижении которой выход отключается;

Охлаждение (работа по верхнему порогу): #159#1#t_off#t_on#
где t_on: температура при которой включается выход розетки, t_off — температура, при достижении которой выход отключается;

Допустимый диапазон указания температур: -9… 49'C

Режим работы по расписанию (таймер)

Сначала потребуется установить время в устройстве:
#153#YYMMDDhhmmW#
YY — 2 последние 2 цифры года, MM — месяц (01-12), DD — день (01-31)
hh — часы (00-24), mm — минуты (00-59), W — день недели (1-7)



После чего можно включить работу по расписанию: #128#1#
Выключить работу по расписанию можно командой: #128#0#

На данные команды устройство присылает сообщение с результатом выполнения операции.

Указать интервал включения по расписанию можно следующим образом:
#129#день#время_вкл#время_выкл#№_таймера#, где
день — день недели: 0=воскресенье, 1=пн,...6=суббота,7=каждый день,8=пн.-пт.
время_вкл/выкл = время в формате ЧЧММ
№ таймера = № ячейки таймера: 0..49



Важно
Если состояние выхода розетки изменить вручную (нажатием кнопки «Питание», sms командой или звонком), то отключаются работающие режимы: задержка вкл/выкл, расписание, термостат.
Однако, настройки этих режимов сохранятся. Если требуется повторно запустить эти функции, необходимо послать соответствующие sms команды:
включить расписание: #128#1#;
включить термостат: #159#1#;
включить задержку: #138#…
Моё мнение: этот нюанс ставит жирный минус в напротив данных функций. Кто то нажал кнопку на устройстве = прощай расписание, термостат и прочее.

Настройка уведомлений

Можно настроить ряд уведомлений о событиях:

Уведомление при смене состояния выхода розетки:
Уведомлять о смене состояний: #11#1#
Отключить уведомления: #11#0#

В ответ получим, например, такое сообщение:

Уведомление об изменении выхода питания включено!

Уведомления будут отправляться при любом переключении состояния выхода (в т.ч. и ручном при нажатии кнопки на корпусе устройства).
По умолчанию: отключено

Уведомления при отключении и восстановлении питания
Уведомлять sms о пропадании/восстановлении питания: #12#1#
Отключить уведомление: #12#0#
По умолчанию: отключено

Ага, так вот вот для чего нужен ионистр (подумал я). И оказался почти прав.
Почти, потому, что первый же тест показал: при отключении питания устройство не отправило sms ни сразу, ни в течение пары минут (пока хватало заряда ионистра).
Зато при восстановлении питания я получил 2 сообщения именно в таком порядке:

Вход питания: ВКЛ
Вход питания: ВЫКЛ

Т.е. последнее сообщение было о том, что питание отсутствует. Рука-лицо.
Несколько последующих тестов прошли успешно: устройство успевало отправить sms с уведомлением о пропадании питания до разряда ионистора.
Но, как говорится, осадочек остался: функция отправки уведомления о пропадании питания может ввести в заблуждение.

Можно также включить звуковое оповещение изменении состояний розетки:
Включить звуковой сигнал: #19#1#
Выключить: #19#0#
По умолчанию: отключено

При включенной настройке розетка должна попискивать при изменении состояний.
Должна, т.к. в моём случае она пикнула ровно 2 раза и больше сигналов не подавала.

Оповещение о быстром изменении температуры
Когда окружающая температура изменится на указанное количество градусов за установленный отрезок времени, розетка автоматически отправит sms оповещение на телефон владельца:
Включить sms оповещение: #160#1#
Установить параметры: #160#градусы#время#, где градусы = 1..50 ['C], время 1..300 [минуты].
Отключить оповещение: #160#0#
По умолчанию: отключено

Оповещение о выходе температуры за установленные границы;
Включить sms оповещение: #170#1#
Установить границы при выходе за которые будет отправлено оповещение: #170#t_low#t_high#, где t_low/t_high — диапазон температур.
Отключить оповещение: #170#0#

Немного замеров

Энергопотребление устройства:
Мой ваттметр показал потребление порядка ~0.4W в режиме ожидания с выключенным реле и ~1W с включенным, что практически совпадает с обещанными 0.5W.
USB 5V для зарядки устройств.
Учитывая, что производитель гарантирует ток 500 mA, эта функция вряд ли кого заинтересует.
Тем более, замеры показали: напряжение без нагрузки = 4.83 V. Некоторые устройства откажутся заряжаться с таким напряжением.
Судя по внутренностям, отдельного 5V источника не имеется, используется тот, что питает всю низковольтную цифровую часть устройства, так что лично я бы его использовать не стал.

Мобильные приложения

Вот в этом пункте очень хотелось описать возможности приложения для смартфона. Какие они удобны и замечательные. Или, хотя-бы, позволяют не держать в памяти все команды.
Однако, найти приложение мне не удалось вовсе (возможно, плохо искал).
Это очень странно, т.к. клонов данного устройства — вагон и маленькая тележка.
В маркете приложений для android есть некоторые приложения: iTimer WM (для версии устройства с WiFi) и iTimer GM (для версии устройства с gprs), но для данного устройства они не предназначены.
Жаль, т.к. помнить все команды наизусть — сомнительное удовольствие.
От желаемого сценария «настроил и забыл» останется только «забыл». После пропадания питания как минимум придётся вспомнить как настроить время.

Плюсы и минусы, выводы

После некоторого времени могу записать в плюсы:

• Достаточно логичный набор команд управления;
• За счёт наличия ионистора успевает отправлять уведомление о пропадании питания (ну, как минимум должен успевать);
• На мой дилетантский взгляд: неплохая схемотехника и применённые компоненты (а значит можно не бояться оставлять включенным без присмотра);

В качестве недостатков же могу назвать:

• Основной, на мой взгляд: отсутствие мобильных приложений (возможно, просто не нашел).
• Следует из предыдущего: процесс настройки может отнять достаточно много денег времени и прилагаемая печатная инструкция этому очень способствует.
• При пропадании питания на ~5 минут сбивается время. Видимо, заряда ионистора достаточно для того чтобы пищать зуммером и светить диодом, но не достаточно чтобы питать RTC.
  Спасибо, хоть настройки не забывает и отправляет уведомление о необходимости скорректировать время (при включенной работе по расписанию).
• Определённо, имеется некоторая задумчивость устройства. Уведомления и ответы отправляются со значительной задержкой (до 30 секунд). Более того: сообщение, отправленное до того, как обработалось предыдущее (нужно только догадываться: ~30 сек) будет попросту проигнорировано.
• Незначительно, тем не менее: USB 5V число для галочки. Для зарядки сложных устройств его лучше не использовать;

Из странного:
Примерно через минуту (!) после пропадания питания появляется продолжительный писк зуммера, который будет радовать слух находящихся поблизости. Развлечься игрой «в каком ухе звенит» можно в течение минимум 3-5 минут при отсутствии питания. В течение этого времени иного недеструктивного способа заставить замолчать этого комара, кроме как подать питание — найти не удалось.

Выводы:
Не могу назвать данную розетку компонентом умного дома (как минимум не хватает даже потенциальной возможности стать частью IoT). Скорее это автономная умная розетка — интроверт.
Конечно, я нашел у устройства достаточное число минусов, но это не значит, что устройство плохое. Просто, мне оно показалось некоторым не совсем завершенным устройством с набором функций, ко многим из которых можно дописать ", но....". Эдакий «олдскульный» девайс, требующий внимания.
Думаю, при желании, производитель смог бы довести качество до идеального состояния: комплектовать нормальной инструкцией, убрать досадные косяки (типа не отправки sms о пропадании питания). Будет ли он этим заниматься — вопрос интересный.
Но, даже в такой форме розетка может быть интересна.

У данного устройства, как я понял, существует куча клонов и версий, в т.ч. и на Российском рынке с практически одинаковой прошивкой (или, как минимум, с одинаковыми командами управления).
Например, в интернет-магазинах РФ можно найти iTimer II (WAYtronic) PRO, которые, судя по внешнему виду и описанию является тем же самым, но обойдутся примерно в 2 раза дороже.
Так что запрошенная цена ~$26 кажется более менее разумной (особенно если поймать акции или сбить поинтами/купонами).

Примерные сценарии использования этой розетки видятся например такие:

• Управление холодильником на даче.
• Управление кондиционером (правда я не уверен, что коммутировать индукционную нагрузку через 10A реле — хорошая идея).
• Управления нагревателем (учитывая допустимую коммутируемая мощность).
• В качестве компонента системы автополива (мониторинг и управление: по расписанию, температуре или по команде sms).
• Удаленная жесткая перезагрузка по питанию некоторых устройств (роутеров, компов).
• Интересный подарок гику или я-же-инженер'у: вроде и не особо нужная в хозяйстве, но если уж подарят, то придётся использовать. Хотя-бы как тройник (только с одной розеткой).

Вероятно, некоторые аспекты работы устройства не затронуты в обзоре. Если кому-либо будет интересно — спрашивайте. Постараюсь проверить и дополнить.

p.s.
Данное устройство было предложено на обзор магазином с подачи многоуважаемого Артёма (ResSet), за что ему отдельное спасибо.
