Забытое популярное зарядное устройство для аккумуляторов 18650 Li-Ion

  1. Цена: 6,29
  2. Перейти в магазин

Забытое популярное зарядное устройство для аккумуляторов 18650 Li-Ion

Модель XXC-042V1000A

Два независимых канала, честный CC/CV с отключением после заряда.



Магазина где купил уже нет.
Но на DX можно приобрести.





ТТХ:
• Тип батарей: 3.7В Li-Ion 18650
• Световая индикация работы каждого канала (красный — идет заряд; зеленый — аккумулятор заряжен или отсутствует)
• Автоматическое отключение после достижения напряжения на аккумуляторе 4.2В (±0,04 В)
• Защита от неправильной установки (±) и зарядки неисправных аккумуляторов
• Начальный ток заряда 1А на каждый канал
• Входное напряжение — 100-240V
• Длина кабеля 1 метр
• Материал корпуса: пластик
• Цвет: чёрный
• OEM



На корпусе написано, что 1А*2, брехня маркетолога.
На канал по 500 мА.
В основном ток заряда 350мА — при этом аккумуляторы теплые, что даже к лучшему.

Зарядка не самая надежная в мире, охлаждение чипов плоховато. Собрана хорошо. Желательно доработать охлаждение чипов, хотя бы дыр в корпусе насверлить. Но лучше, конечно, радиаторы приделать



Также позволяет заряжать 16340 / CR123A, 14500 через проставки.







Схемотехника простая и надежная. Кое где присутствует флюс на плате.

Качество заряда 18650 проверяем imax b6
После загорания зеленого светодиода вынимаем аккумулятор и ставим на стенд с imax. Ток зарядки ставим 1а, жмем старт, imax сразу сбрасывает до 0.1а, через 56 секунд звуковая индикация о окончании процесса, залито 00000 mah, на imax 4.15в – видимо из-за длинных проводов.

Проверяем тестером – 4.21в.







Антикризисный вариант!
Рекомендую!
Планирую купить +24 Добавить в избранное +20 +42
  • 15 января 2015, 14:46
  • автор: Fonarevich
  • просмотры: 18200
Похожие обзоры Другие обзоры от @Fonarevich
+139
Народный зарядник Imax B6 – Зарядка которая должна быть у каждого
250694 272
+92
Налобный фонарь Crelant CH10
19128 112
+73
Автозарядка в прикуриватель USB + Micro-USB. Реальные 2А!
11667 34
+38
Туристический рюкзак 45 + 5л
10167 52
Посмотреть все обзоры
свернуть развернуть
Комментарии (85)
RSS
+
avatar
  • RAT
  • 15 января 2015, 14:57
0
… на imax 4.15в – видимо из-за длинных проводов.
Проверяем тестером – 4.21в.
а если нормальные провода к имаксу, как он отреагирует, так же остановит заряд или зальет еще сколько-нибудь?
+
avatar
  • AndyBig
  • 15 января 2015, 22:39
+1
Ничего не зальет. У автора кто-то брешет — или тестер или аймакс :) Чтобы при токе в 100 мА напряжение просело на 0.06 вольта нужны ооочень длинные провода :)
+
avatar
  • abs524u
  • 15 января 2015, 23:38
+1
0.6 Ом — это типовое сопротивление щупов дешевых китайских тестеров.
Но тут еще добавляется сопротивление контактов в холдере.
Так что все возможно.
+
avatar
+2
Мне кажеться заряжать нужно в режиме Lipol он заряжает до 4.2v. Батарейку в тестере нужно менять при определенном напряжении тестер начинает завышать показания
+
avatar
0
Думаю заказывать два фонарика, они на 18650. Какие посоветуете аккумы? Нужно 4 штуки как минимум.
Спасибо за обзор! Учту при поиске зарядника )
+
avatar
0
Я предпочтение отдаю красным sanyo 18650, честные 2600mah.
Только НЕ покупайте ultrafire!!! по сладким ценам.
+
avatar
0
Ни в коем случае)) Есть несколько фаеров.
Вы брали те sanyo, что магазин предлагает купить в комплекте?
+
avatar
0
Свои акумы брал с fasttech.com и intl-outdoor.
+
avatar
0
Я заказываю у себя в Риге по каталогу tme.eu — качественные самсунговские 18650 обходятся не дороже 7€.
+
avatar
0
Вот: tme.eu/en/katalog/#search%3D18650%26s_field%3Dniski_prog%26s_order%3DASC%26id_category%3D100076%26page%3D1%252C20%26currency%3DEUR
+
avatar
0
Если кому в Украине надо можно покупать здесь keeppower.com.ua, я себе купил LG ICR18650B4 на 2600 ма\ч за 5.5$
+
avatar
+1
с fasttech.com идут по земле, время ожидания от 2 месяцев, на intl-outdoor цены высокие. Лучше взять у многим известного Саймона с Али ru.aliexpress.com/store/330416
+
avatar
  • BOL4APA
  • 16 января 2015, 01:54
0
Позвольте не согласиться — самая быстрая моя доставка (из over 150) как раз была с ФастТеха. 8 дней с момента оплаты!!! Не спорю, может, звезды так сошлись… Но факт — 4 акума (как раз красненьких Саньё), и «банка» под них пришли за 8 дней.
+
avatar
  • ploop
  • 15 января 2015, 15:19
0
Эти sanyo устарели как не знаю что.
+
avatar
0
Посоветуйте хорошие, на Ваш взгляд )
+
avatar
  • ploop
  • 15 января 2015, 15:32
+1
Любой фирменный аккум. LG, панасы, самсунги. «Честная ёмкость» — тут этот термин не применим. Она у всех честная.

Дабы использовать его ресурс по максимуму — надо знать, в каком устройстве он будет использоваться, то есть минимальное напряжение, при котором оно ещё работает. Если, например, ваш фонарь отрубится при 3.2В, а вы купите дорогущие модные панасоники 3400, то сможете израсходовать из них только 2600-2800. То есть переплатите в два раза.
Есть тесты, есть графики, всё есть.
+
avatar
0
в планах заказать пару фонариков.
этот, хотя тут фаеры в комплекте есть, их в помойку.
И вот такой. Тут обозревался на днях, есть защита от переразряда.
Так же есть парочка однобаночных повербанков с ноунеймами 18650, планирую заменить.
На весну для ночных рыбалок.
+
avatar
  • ploop
  • 15 января 2015, 15:50
+2
Ой, ну не надо такой фонарь. Особенно для ночных рыбалок.
Дело ваше конечно, но не советую… Лучше этот

Сорри не заметил вторую ссылку. Тот да, более-менее.
+
avatar
0
Так я такой и хочу купить, только не именно этот из обзора, а такой же, только дешевле. Вторая ссылка предыдущего сообщения. Именно в этом обзоре его посоветовали как антикризисный. Точно такие же функции как и у фонарика из обзора, ссылку на который Вы мне дали.
Продублирую на всякий случай
+
avatar
0


+
avatar
+1

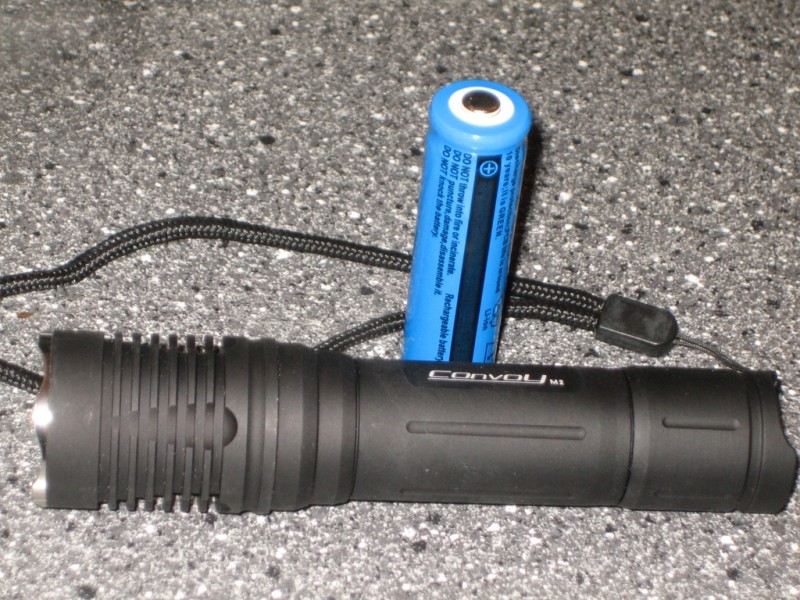

Недавно при покупке фонарика Convoy M2 из Banggood внутри фонарика оказался пресловутый UltraFire. Очень лёгкий, как пушинка. Но рабочий. Посредством Nitecore D4 вполне себе заряжался. Реальную ёмкость не тестировала, отдала в подарок вместе с самим фонариком.



+
avatar
+2
Самый ужас — это фаеры красные, с чёрными полосками.
Вот такие:
+
avatar
  • shpokel
  • 15 января 2015, 18:25
+1
синие — не лучше:)
+
avatar
  • Blojek
  • 15 января 2015, 21:21
-2
да нормальные они — чё вы гоните — я уже год в фонарике таскаю и ещё заказал вместе с эл сигаретой.
опасноватые немного, но какие безопастные на 100%?
+
avatar
  • ploop
  • 15 января 2015, 22:30
0
опасноватые немного, но какие безопастные на 100%?
Фирменные.
+
avatar
  • Blojek
  • 16 января 2015, 00:29
0
вы можете на 100% быть уверены в оригинальности аккумуляторов и в том что они на 100% безопасны? без брака не бывает!
+
avatar
  • ploop
  • 16 января 2015, 08:24
+1
Я лучше возьму товар, в котором уверен на 99.9%, чем на 5.3%
Тем более, когда от этого зависит моё здоровье. Дешевый хлам взрывается, фирменные аккумы даже не горят. Можете посмотреть видео, тесты, почитать документацию.

И в оригинальности я уверен, когда беру в проверенных местах. Тем более подделывают их оооочень редко, и только конкретные модели.
+
avatar
  • Blojek
  • 16 января 2015, 12:09
0
и где и какую модель стоит брать повашему?
+
avatar
  • ploop
  • 16 января 2015, 12:18
0
и где и какую модель стоит брать повашему?
Блин, ну сколько говорить… они разные и продаются в разных местах. Скажите конкретно, для каких целей вам аккум, я скажу, где купить.
+
avatar
  • Blojek
  • 16 января 2015, 14:30
0
например для эл сигарет и для фонариков
чувствую что то что вы скинете будет стоить очень недешево=)
+
avatar
  • ploop
  • 16 января 2015, 14:41
0
Проще купить у нас. Вот нормальный продаван: www.ecigtalk.ru/forum/f20/t32308.html
И цены нормальные.

Для фонарей пойдёт Samsung ICR18650-26F, Samsung ICR18650-32A (нужна зарядка на 4.35)
Для есиг — LG ICR18650HE2, LG ICR18650HD

Это то, что есть у него. Могу с фаста набросать, там тоже есть проверенные лоты, но ждать будете до лета.
+
avatar
  • Blojek
  • 16 января 2015, 14:58
0
я похоже первый и последний раз сделал заказ на фасте,
если батарейки проверенные то думаю раз в год можно переплатить, но всё же покажите альтернативу на фасте на всякий случай) возможно пригодится не только мне
+
avatar
  • ploop
  • 16 января 2015, 16:08
0
С фаста
На 4.35 в фонари (те же)
На 4.2 (обычные, замена sanyo 2600)

LG 25А в есиги
тоже
Хорошие панасы на 10А

Есть и ещё, но лень искать.
+
avatar
  • Blojek
  • 16 января 2015, 17:25
0
спасибо, а у меня эти уже лежали в корзине) на случай если фастеки отменят заказ и придётся делать заказ с другим видом доставки.
как я понял 18350 выбирать примерно такие же по параметрам и почему вы решили что с фастека не могут прислать эти аки левого производства?
+
avatar
  • ploop
  • 16 января 2015, 17:35
0
и почему вы решили что с фастека не могут прислать эти аки левого производства?
Могут, но только если это «левое» производство было замечено. А оно было замечено только на очень популярных Sony VTCx, вот их не советую там брать.

Согласитесь, подделывать аккум, который оригинал стоит 4-5$ смысла нет.
+
avatar
  • AndyBig
  • 15 января 2015, 22:35
+1
Это вам китайцы ленивые попались — поленились засыпать песочка для веса :)))
+
avatar
0
Я поначалу подумала, что продавец/производитель тестировал фонарик перед отправкой и забыл вытащить.
+
avatar
  • Janik
  • 15 января 2015, 17:22
+2
тут брал www.banggood.com/buy/Sanyo-18650.html которые 2600
+
avatar
0
Спасибо за наводку. Аккумы реально не фейк? Ёмкость реальная?
+
avatar
  • Janik
  • 15 января 2015, 19:39
+2
аки отличные, использую для е-сигареты, емкость реальная.
+
avatar
+1
+, брал там же. дешевле не нашел, дошли дней за 35
+
avatar
+1
Например:



+
avatar
+2
На фонаревке сейчас вместо Санио 2600 рекомендуют аналог, но с более жестким плюсовым контактом https://aliexpress.com/item/store/product/2pcs-lot-Original-18650-3-7V-2600mAh-For-Samsung-batteries-rechargeable-Battery-ICR18650-26FM-safe-batteries/330416_32264899417.html
+
avatar
0
4 шт ICR18650 26F 2600 мАч за $13.81 или же поиск ICR18650 26F
Обзор их тут спецификация тут
+
avatar
0
Кинул в «закладки». Может пригодится.
+
avatar
  • abs524u
  • 15 января 2015, 15:01
+1
Если реально ток зарядки 350мА, этож панасоник 3400 будет 10 часов заряжать.
У той-же ML-102 v.7 ток заряда 1.2А, то есть за 10 часов можно зарядить 3 таких-же панасоника.
То есть полуторакратная выгода по времени при зарядке 2 банок, и тройная при зарядке 1 банки.
Ну про функцию повербанка не забываем.
За обзор спасибо, предостерегли многих от покупки.
+
avatar
0
Вы ML-102 питаете от USB компьютера?
+
avatar
  • abs524u
  • 15 января 2015, 15:05
0
От зарядника 2А, USB больше 0.5А не даст.
+
avatar
0
Знаю )
+
avatar
  • deddy
  • 15 января 2015, 16:30
+1
Если бы 10 часов.У самого такая зарядка.Во-первых, реальный ток еще меньше, около 300 ма.Во-вторых, зарядка примерно половину времени заряжает максимальным током, а затем плавно снижает.Вот и получается тратить на зарядку аккумулятора 2600ма*ч 12-16 часов. А поскольку аккумуляторов много нужно заряжать, то разочаровался в ней.
+
avatar
  • Rost
  • 15 января 2015, 15:09
0
Вы таки определитесь:
Зарядка не самая надежная в мире, охлаждение чипов плоховато.
или
Схемотехника простая и надежная.
По моему личному опыту — зарядка полная хрень, сдохла в первый же день использования.
+
avatar
  • ploop
  • 15 января 2015, 15:20
+2
Год работает, проблем нет. Правда не у меня, тестю покупал.
+
avatar
0
Воспользуюсь случаем чтоб спросить. У меня для AA есть оч функциональное ЗУ — MAHA MH-C9000. Мне нравится, Заряжает, восстанавливает, КТЦ делать может… Можете что-то подобное, качественное и функциональное, посоветовать для 18650 li-ion аккумуляторов? Заранее спасибо!
+
avatar
0
А в чём будет выражаться восстановление литиевых аккумуляторов? Да и разряжать их не нужно.
+
avatar
  • Aleg
  • 15 января 2015, 17:11
0
LiitoKala Engineer Lii-260
mysku.club/blog/aliexpress/29276.html
+
avatar
0
Это уже присмотрел: mysku.club/blog/china-stores/27169.html
Интересно, сколько по времени она будет заряжать все из четырёх воткнутых в неё 18650 3400mAh?
+
avatar
0
Можете и Imax b6 взять
+
avatar
0
Imax b6 хорошая вещь, но к ней ещё питалово покупать надо, надо покупать куда ставить 4 аккума… Да и как-то не хорошо заряжать 4 шт последовательно соединив, ИМХО лучше каждый отдельно, но одновременно в целях экономии времени. У меня два велофонаря феникс, в каждом по две 18650.
+
avatar
  • AndyBig
  • 16 января 2015, 11:28
0
к ней ещё питалово покупать надо
Есть и со встроенным питанием :)
как-то не хорошо заряжать 4 шт последовательно соединив
Заряжайте параллельно соединив (но только если они одинаковой степени разряженности) :)
+
avatar
  • ksiman
  • 15 января 2015, 16:01
+1
Собрана хорошо.
Как-то не очень хорошо монтаж пропаян, того и гляди контакты подключения АКБ отвалятся.
Ток заряда тоже не радует.
+
avatar
  • Fcset
  • 15 января 2015, 18:42
0
Да, сам такую заказал. Поверил продавцу, который написал, что ток зарядки = 1A на канал. Когда первый раз пользовался этой зарядкой, два акума Trustfire 2600 заряжались 6 часов, хотя они не совсем были разряжены. А с нуля этой зарядкой даже за ночь не всегда зарядишь. Так что, я бы советовал лучше собрать зарядку для 18650 из готовых плат с питанием от usb, потому что сейчас у всех почти есть дома сетевые USB адаптеры для телефонов/планшетов.
+
avatar
  • mit251
  • 15 января 2015, 20:11
+3
Вчера себе заказал такую за 0,59$. Потроха, скорее всего, в урну. В корпус другой модуль.
www.pandawill.com/multipurpose-battery-charger-black-p88234.html
+
avatar
0
спаибо вам за совет, тоже заказал за поинты, вышло 0$
+
avatar
  • yurdos
  • 15 января 2015, 22:21
0
Спасибо. За поинты — цена 2 цента.
+
avatar
  • vigera
  • 16 января 2015, 01:10
0
Эх, не успел, уже sold out.
+
avatar
  • vigera
  • 16 января 2015, 12:46
0
Снова появились в продаже, купил! Кстати, каждому вновь зарегистрировавшемуся за подписку на рассылку там начисляют $0.5, с ними цена коробочки выходит 9 центов.
+
avatar
  • grabber
  • 15 января 2015, 20:53
0
Проставки самодельные?
+
avatar
0
2 болта с гайками )
+
avatar
0
Прочитал весь трёп, а ссылку на это же зарядное, но в каком-то другом месте, так никто и не подкинул. ;(
+
avatar
  • cyber01
  • 17 января 2015, 20:43
0
У меня визуально такая же, только нет ребристости на верхней крышке.
Модель: JD-18650C-A2
Схемотехника отличается полностью…
вот фото:
yadi.sk/d/aShTm6iie42mY
yadi.sk/d/PZMvZHsOe42wN
Сзади видно остатки флюса.
Покупалось на бике год назад, за 4.9$ Заряжает нормально, ток не измерял, но явно не 500ma, а ближе к 1А
+
avatar
  • vigera
  • 05 марта 2015, 21:36
0
ток не измерял, но явно не 500ma, а ближе к 1А

А Вы померяйте и будете жестоко разочарованы! ;-)
На фото видно что в ней установлены пара HT3582D, по одной на канал, даташит на которые явно пишет что максимальный зарядный ток у них -450мА, да и тот только при полностью разряженном аккумуляторе, а в процессе зарядки ток равномерно и плавно падает до 20мА, т.е., заряжать любой нормальный акк ёмкостью 2600мАч будет не менее 10 часов. Ещё и забывать в ней, обесточенной, АКБ нельзя, она разряжает его при этом током 3-4мА.
+
avatar
  • cyber01
  • 05 марта 2015, 21:53
+1
хмм, ну в среднем аккум заряжается часа 3-4, не больше… Измерить ток нечем, ибо мультиметра сейчас нет (еще едет, благодаря купонам от лайта)
+
avatar
  • vigera
  • 05 марта 2015, 22:17
0
Всё правильно, китайские АКБ 18650 обычно имеют реальную ёмкость 800-1000мАч, а зарядка выдаёт в среднем 250мА, вот и получается 3-4 часа, а вы попробуйте зарядить ею честную брендовую банку ёмкостью 2600мА, разряженную до 2.8-3В! ;-)
+
avatar
  • cyber01
  • 05 марта 2015, 22:40
0
Ну у меня Sanyo на 2600
+
avatar
  • vigera
  • 05 марта 2015, 23:04
0
Значит не разряжаете его полностью перед зарядкой, ну неспособна схема на HT3582 выдать хороший зарядный ток, у неё для этого нет ни контактной площадки для теплоотвода, ни возможности задать зарядный ток, да и на муське неоднократно писали об этом (например здесь).
И у самого три таких было, себе сразу переделывал на 1А, ставя туда плату на TP4056
+
avatar
  • cyber01
  • 05 марта 2015, 23:18
0
Возможно не разряжал до конца… Стоит в фонарике… начинает тускло светить — на зарядку… Да может ей вредно, но сажать аккум до 0 долго

P.S. а где раздобыть платку на TP4056?
+
avatar
  • vigera
  • 06 марта 2015, 01:08
0
Да всё там-же, на лайте, мини, тини или али :-)
+
avatar
  • 2007-i
  • 05 марта 2015, 21:08
0
Вы не можете крупнее сфотографировать микросхему, у меня такая же зарядка, работала долго и мне нравилась пока не сгорела микросхема а название микросхемы не видно из-за пробоя.
+
avatar
  • cyber01
  • 05 марта 2015, 23:19
0
вы автору топика или мне?
+
avatar
  • 2007-i
  • 05 марта 2015, 23:49
0
Пишу автору, но если у вас такое же зарядное устройство, буду благодарен за фото микросхемы задающего генератора этой зарядки.
+
avatar
  • cyber01
  • 06 марта 2015, 01:05
0
у меня немного другая по схемотехнике, а фото чуть выше
+
avatar
  • 2007-i
  • 06 марта 2015, 19:39
0
У кого есть такая же зарядка, скажите какая микросхема стоит в задающем генераторе понижающего БП?
+
avatar
  • VIP-RU
  • 11 марта 2015, 18:03
0
AX2535
1334A
вот что на микрухе написано
+
avatar
  • 2007-i
  • 11 марта 2015, 19:13
0
Спасибо за ответ.
Может кому тоже пригодится.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.


Самые обсуждаемые обзоры
+47
Очиститель воздуха HARPER KC-21
2580 92
+22
Обзор портативной колонки Урал Молния 280. Ностальгия по 90-м
1545 30
+24
Обзор SSD накопителя Kingston NV3 с ёмкостью 2ТБ
2121 52
+31
Электрический чайник HARPER HWK-MD06 с возможностью выбора температуры воды
1590 77
+171
Понижающий преобразователь на чипе TPS54560 с широким диапазоном входного напряжения 5,5-60 вольт.
4301 49
