Автономный вакуумный пинцет Pro'sKit MS-B126.

  1. Цена: Примерно 1070р ($14) на момент покупки.
  2. Перейти в магазин

Шла Саша по шоссе и сосала…
(отрывок из известной скороговорки, эпиграф).


Максимальная грузоподъёмность пинцета около 60 г, питание 1 х ААА, шум и вибрации низкие.
Это основное. Если вам интересны подробности и внутренности, заходите.



При использовании обычного пинцета, некоторые мелкие детали могут соскальзывать и выстреливать из него далеко и надолго. Ну по крайней мере у меня так.

А о существовании подобных вакуумных никогда не задумывался и не искал их. Но когда случайно увидел эту штуку, купил не задумываясь, даже просто ради интереса.

Этот пинцет можно использовать для переноса мелких деталей, которые не удобно цеплять и/или удерживать обычным пинцетом. Ещё это могут быть тонике объекты, которые сложно подцепить — типа прокладок или шайб из плёнки.

Пинцет приходит в блистере.

В комплекте, помимо самого пинцета:
— два внешних воздуховода — прямой и изогнутый, имеющие конструкцию шприцевых игл;
— три присоски — 4 мм, 6 мм, 10 мм;
— и две пружины, не дающие присоскам смещаться по воздуховодам:


Из органов управления только одна кнопка. Питание от одного элемента AAA.

Для питания буду использовать свежезаряженный Ni-Mh аккумулятор.
Кнопка без фиксации. При нажатии пинцет включается. Жужжит и вибрирует не сильно.

Ну а теперь немного эротики.

А именно ответа на самый главный вопрос: как сосёт?
А сосёт по-разному.

Если на объекте есть ровная гладкая поверхность, необязательно плоская, но размером больше периметра присоски, то может поднять и 60 г. Одной гирьки 60 г не было, поэтому демонстрация на 50 г:


Вообще может поднять и больше, но тут уже от тяжести соскальзывает присоска с воздуховода. Вот такой парадокс.

С более сложными поверхностями всё тоже сложнее. Производительность помпы небольшая поэтому если есть щели, то грузоподъёмность падает существенно. Не хватает даже на самую маленькую SMD'эшку.

Тем не менее если правильно подобрать присоску, или использовать вообще без присоски, для мелких деталей, то всё вполне работоспособно:


А давайте теперь посмотрим внутренности.


Как устроен, что можно изменить, улучшить, доработать.

Разбирается он просто, снимаем центральное металлическое кольцо и всё готово:



Внутри просто, как всё гениальное. Готовый модуль помпы с двигателем и самодельная кнопка.

Ещё есть конденсатор «вакуума», к нему идёт трубка от помпы. А уже от него идёт выход на внешние воздуховоды и присоски.

Чуть подробнее помпа:


Эксцентрик, много прозрачной смазки:




Внешнее качество изготовления помпы понравилось. Сделана явно не на коленке. Мембраны и клапаны очень эластичные. Клапаны очень тонкие. Саморезы крепко держатся в корпусе и хорошо стягивают блоки конструкции.

Такие помпы, таких же размеров, продаются и отдельно. Но нужно обратить внимание, что двигатели в них бывают на разные напряжения. Стоят они недорого, так что можно подиайваить и сделать подобный девайс самому и мощнее и рассчитанный на Li-Ion питание. Но это уже тема другого раздела, а пока вернёмся к нашему устройству.

Двигатель к питанию одним контактом не припаян, а просто прижат:



Самодельная кнопка тоже кажется немного колхозом, почему нельзя было использовать «фабричную»?


Но на самом деле тут уже не всё так просто.

В реальности это не только электрическая кнопка, но и клапан сброса давления:



При отпускании кнопки, отходит и клапан от отверстия в конденсаторе «вакуума», что приводит к разгерметизации пневматической системы и притянутый предмет сразу же отпускается.

Кстати, клапаном выступает ещё одна самая маленькая присоска, унификация.

Потребляемый ток сильно скачет, возможно из-за того, что один контакт двигателя не припаян и кнопка не «фирменная». Но при 1.2 В примерно 240 мА при открытом воздуховоде и 335 мА при закрытом. При 1.5 В соответственно 290 мА и 370 мА.

Никаких опознавательных обозначений ни на двигателе ни на помпе нет.

Смена полярности питания двигателя направление потока воздуха не меняет, мыльные пузыри выдувать не получилось. Направление потока определяется клапанами помпы.

Итого.

В общем, работа пинцета примерно соответствует моим ожиданиям для устройства таких размеров, с таким питанием и такой ценой.
С учётом того, что раньше я и не знал про существование подобных девайсов, то даже можно сказать, что я немного в восторге от этой штуки.

Конечно, из-за низкого потока воздуха, капризен к поверхности предмета и подбору насадки.
Хватать всё и всегда и любой насадкой не может. Для этого нужно искать что-то другое.

Но я примерно этого и ждал от одного элемента AAA и компактной помпы в небольшом корпусе. Поэтому разочарования нет, но уже хочется бОльшего :)

Ещё поначалу были сомнения — не будет ли вибрация помпы сказываться на точности позиционирования при перемещении предметов. Но на корпусе вибрация не большая и на позиционировании никак не сказывается.

Ну и на этом, пожалуй, всё, всем спасибо!
Планирую купить +16 Добавить в избранное +57 +78
свернуть развернуть
Комментарии (27)
RSS
+
avatar
+3
Я по старинке, пинцетом.
+
avatar
+2
Съем BGA не всегда пинцетом оптимально.
+
avatar
  • Vairon
  • 01 марта 2023, 01:51
+3
Да и вообще неудобно. Пинцетом так или иначе качаешь его на месте: размазываешь шары и потом не видишь, были ли неконтактные пятаки, да и пару раз рука дергалась и чип просто свозил в сторону, задевая кончиком пинцета пятаки под ним.
+
avatar
0
Пинцетом так или иначе качаешь его на месте: размазываешь шары
пару раз рука дергалась и чип просто свозил в сторону
А этот девайс со стабилизатором-гироскопом? Или как взяв его в руки, руки магическим образом перестают дёргаться и качаться а координация движений в разы улучшается?
+
avatar
  • pleas
  • 01 марта 2023, 08:43
+11
Руки не перестают дергаться, но убирается необходимость контролировать этими руками губки пинцета. Меньше движений мышцами — меньше вероятность что-то сделать не так.
+
avatar
  • Vairon
  • 01 марта 2023, 10:49
+6
И добавлю, что не надо ковыряться губками пинцета по краям чипа.
+
avatar
-4
Да оно и так не надо. Поставил, прижал, запаял.
+
avatar
  • Vairon
  • 02 марта 2023, 09:48
0
Так речь про демонтаж ). С монтажом все заметно проще, там да: его и трогать не надо.
+
avatar
-4
С монтажом все заметно проще,
Ну если монтаж у вас трудностей не вызывает, то не понимаю какие трудности при демонтаже, где требования тупо нагреть и снять/взять/стряхнуть. Ни позиционировать, ни прижимать не надо, подковырнуть с краю, и делов.
А может вы и не занимались этим никогда, раз такое пишите?
+
avatar
  • Vairon
  • 02 марта 2023, 11:16
0
Может, и не занимался и пишу. А может, и занимался, но пишу. Но что точно вижу, что вам вакуумником поработать не доводилось. Поверьте, это в разы удобней ковыряния пинцетом.
+
avatar
  • tirarex
  • 01 марта 2023, 10:10
+1
А если чуть чуть сильнее надавил на разогретый чип, то можно стесать немного пластика, не смертельно но некрасиво
+
avatar
+1
У автора на видео не увидел а сам про bga не подумал. Да с таким удобнее.
+
avatar
  • il86md
  • 01 марта 2023, 00:34
+5
самое главное чипак то сорвет с материнки? вот в чем соль. кто победит поверхностное натяжение данный ваккумник или шары припоя?
+
avatar
  • Totka
  • 01 марта 2023, 01:00
+4
Насос в ручке все равно так себе, даже если не вибрирует? Можно (и нужно) же отдельно его поставить, а ручку использовать отдельно. Легче намного.

Как в косметическом комбайне для удаления черных точек, насос внутри, а в руках стеклянная ручка с дыркой (и фильтром), затыкаешь дырку, сосешь (в плане насос сосет, а не вы), дальше когда надо отпустить, то убирайте палец.

Также можно буфер использовать, по сути обычный ресивер. Если насос слабенький. На гистерезис качать от -0.06 до -0.075mpa, например. Панасоник dp 100-ой серии как раз есть копеечный вакумный датчик с выходом на гистерезис и насос. Ток предохранительно надо какой-то подобрать на случай заливания реле, иначе даже стальной бак самовдуется за секунду, ну и 2 фильтра и конденсатоприемник тоже поставить. В мелких комбайнах стоят такие или двухголовые насосы вполне хватит, если на насадку (как банки на спину) их ставить, то неплохо так прижимает.

Ну или просто купить комбайн за 50-60 баксов и еще использовать как пинцетик.

Кто занимается сборкой лодок, например, те берут вакуумную присоску на педаль и более мощный насос. Можно до 50кг детали держать любой изогнутой формы, которые не зажмешь струбциной. И шлифовать или лаком покрывать. Эти же насосы в камерный вакууматор ставят. Они все дешевые на самом деле, ничего сложного нету, компрессор стоит столько же или даже дороже, он же все-таки опаснее. И все сразу с кондером идут пусковым, не надо колхозить сложную схему.

Ручку можно доработать на педаль. Удобнее всего педаль использовать, например кто сварочники покупает, тем иногда кладут убогую педаль вкл-выкл, они потом за свои докупают педаль с регулировкой тока (на много контактов разъем). Или от швейной машинки самые дешевые педали. Будет удобно сделать какую-то операцию, например снять кучу конденсаторов внутри процессорного сокета на материнке, чтобы отреболить его и не пожечь все конденсаторы (и прочую рассыпуху), пока сокет садится. Сразу складывать в том порядке, используя нижний подогрев. Не надо очки надевать, чтобы пинцетом работать и меньше риск потерять деталь. Но способ с пальцем куда проще, просто стекло там вряд ли боросиликатное и не подойдет для горячего снятия.
+
avatar
+4
Также можно буфер использовать, по сути обычный ресивер
вы еще полноценный вакуумный насос для таких целей посоветуйте :)
Можно до 50кг детали держать любой изогнутой формы
хочу увидеть такую микросхему :)
+
avatar
  • mmasco
  • 01 марта 2023, 03:04
+2
Лет 20 назад купил подобный, хватило поиграться на неделю, потом уехал в дальний ящик, потом в коробку, там наверное до сих пор и валяется. Нет «обратной связи», не чувствуется ни деталь, ни сила захвата… пока достойной замены обычным тонким пинцетам (прямому и обратному) не нашел.
+
avatar
  • DDimann
  • 01 марта 2023, 08:35
+1
Сама по себе штука хорошая, реализация помпы в ручке — вопрос, конечно, спорный…
Но основной недостаток, как по мне — хрен продаются отдельно эти резинки.
По крайней мере искал несколько лет назад — не нашел.
+
avatar
  • sfn
  • 01 марта 2023, 10:15
+3
+
avatar
  • DDimann
  • 01 марта 2023, 14:10
0
Спасибо, значит, уже появились…
+
avatar
  • h0per
  • 01 марта 2023, 09:29
0
@vadik1000, запись звука в студию.
экзампл вэйва сек десять.
Для понимания на сколько шумно работает.
+
avatar
  • Theo
  • 01 марта 2023, 10:01
+3
Меня куда больше интересует, а как мягкая часть относится к работе с корпусами температурой около 350C? А то по работе порой много демонтировать приходится. Чипы с «пузом» для охлаждения и их неслабо держит поверхностным натяжением, пинцет порой срывается.
+
avatar
+1
Комплектные — силикон. Найти свободный участок для опытов, чтобы не повредить сложно. Но я попробовал 200 градусов — держит. Дальше поднимать температуру пока не решился. Но я делал обзор силиконовых проводов, в них силикон как раз в районе 350 градусов начинает деградировать.
+
avatar
  • darek
  • 01 марта 2023, 12:44
+1
Для таких целей существует вакуумный пинцет с компрессором, с регулируемой силой…
+
avatar
  • Theo
  • 01 марта 2023, 13:54
+2
Я не настолько профессионально этим занимаюсь. Да и вопрос не в силе, а в стойкости мягкой насадки
+
avatar
0

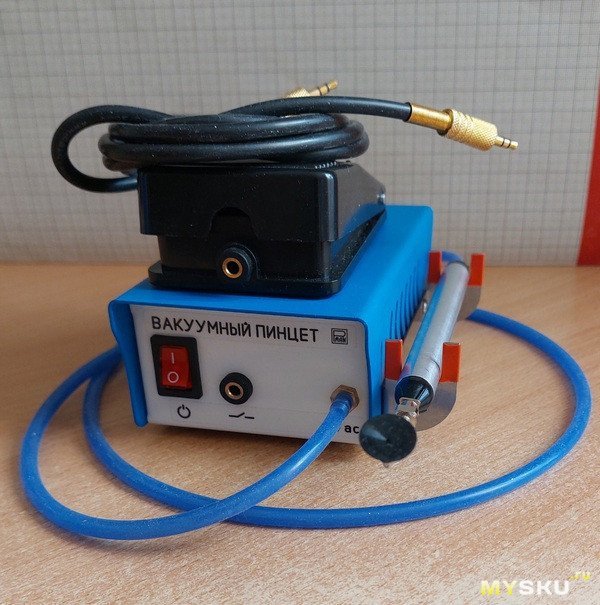

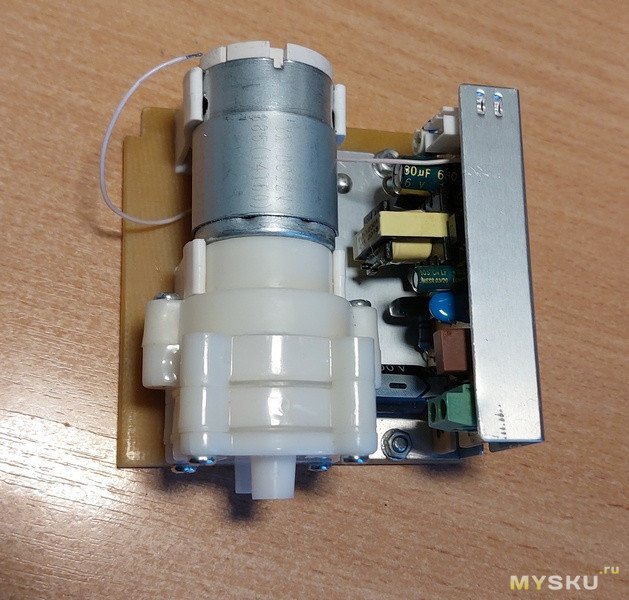

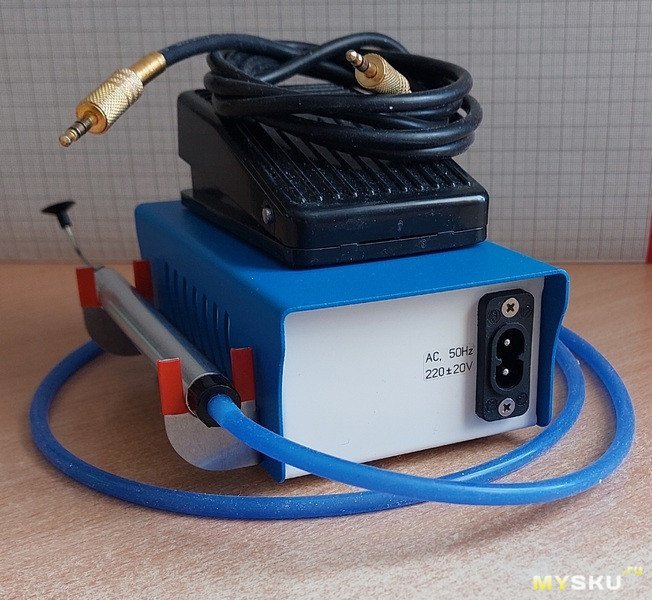

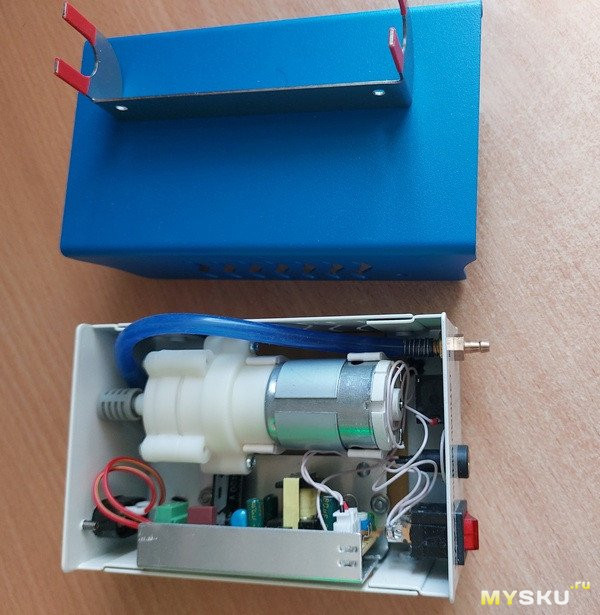

Блин, всё забываю себе сделать вакуумный пинцет и вы своим обзором напомнили попробовать сделать самодельный вакуумный пинцет. В общем по предмету обзора- имхо слишком габаритный из-за своей начинки и питания от обычных батареек. А по нормальным вакуумным пинцетам- можно попробовать и самому собрать- мембранные насосы продаются и стоят недорого, плюс к ним надо блок питания и регулировку шим регулятором, плюс силиконовую трубку и пластиковую или алюминиевую трубку для самого пинцета и насадки от обычных ручных вакуумных пинцетов- в принципе можно уложится в ту же 1-1,5 т.р. Зато будет удобнее работать ибо ручка будет намного легче и компактней чем предмет обзора.
+
