Если трещит (свистит, пищит, звенит) блок питания.

Треск (свист) блока питания может быть вызван разными причинами. В том числе некачественными индуктивными элементами или ёмкостями. Данный обзор расскажет о конкретном примере поиска и устранения такого шума. Метод устранения будет не совсем стандартный.

У меня есть вот такой блок питания 12В 5А:



Всё бы ничего, если бы не его крайне неприятный шум в виде треска-писка при отсутствующей или малой нагрузке.

Терминологию шума: треск, писк, свист, звон и т.д. оставлю людям, имеющим специальное акустическое образование, а я просто попробую устранить этот шум. Чуть ниже будет демонстрация этого звука.

Но для начала нужно разобрать БП. Собран он безо всяких щелей и люфтов, видимо заклеен. Попытки прогреть его феном и разъединить половинки ни к чему не привели.

Следующая попытка была рассоединить его грубой силой, поскольку всё-таки несколько совсем небольших щелей в половинках корпуса я нашёл. И о чудо, он оказался на защёлках и разобрался дальше без особых проблем.
Корпус имеет по три защёлки на каждой длинной стороне. На коротких сторонах защёлок нет, но на одной есть направляющие:




Сразу напомню, перед любыми дальнейшими манипуляциями, обязательно разрядите большой высоковольтный конденсатор. Иначе он разрядится в вас.
Это может быть неприятно, больно, иногда смертельно:



Даже если БП лежал некоторое время выключенным, всё равно конденсатор длительное время может сохранять заряд.

Кроме того, пройдя через вас, ток может повредить другие, низковольтные элементы блока питания. Вы не должны с ними так поступать, они этого не заслужили.

На самом деле, метод в предыдущем видео плохой. Не делайте так никогда. Во-первых, от дуги может повредиться проводник, и если внимательно посмотреть, в видео это видно. А во-вторых, не забываем про диэлектрическую абсорбцию — если конденсатор разрядить кратковременным замыканием, то через некоторое время на нём опять окажется заряд. Не полный, конечно, но тряхнуть или выбить что-то вокруг через вас вполне может. Поэтому правильнее разряжать конденсатор через резистор, например, 1 кОм в течение секунд 10-20, ну а потом уже можно и коротнуть, для надёжности.

Итак, после всех мер предосторожности, рассмотрим БП повнимательнее, может его проще выкинуть и купить получше (а как определить, что новый будет получше?)?





Корпус контроллера в длину всего 3 мм!:



Визуально, вроде как блок питания сделан не плохо. На входе есть предохранитель, термистор, варистор:



Есть пропилы на плате в высоковольтных частях, где дорожки близко друг к другу.

Есть целых 4 фильтрующих дросселя. Очень ёмкий, для мощности этого блока питания, входной конденсатор. При выключении из розетки, выходное напряжение 12В без нагрузки, ну точнее с нагрузкой в виде индикаторного светодиода, держится 1 минуту и 15 секунд! Ну и свистит в это время, т.е. идёт процесс преобразования.

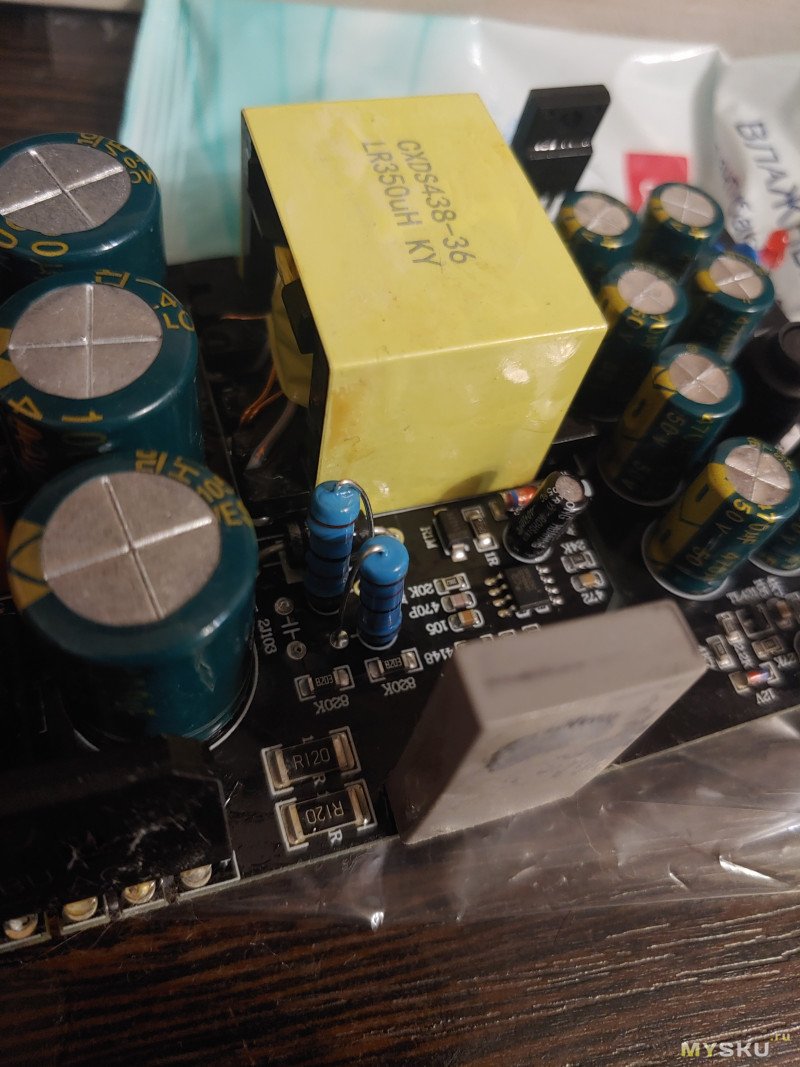

Плата выглядит вполне пристойно. Не выглядит бывшей в употреблении или восстановленной, как это часто бывает с подобными БП, и усыпана большим количеством (видимо очень важных) дискретных элементов.

Выходная диодная сборка MBRF3065CT вообще с невероятным запасом — 30А, 65 В. Диоды включены параллельно. Правда, я до сих пор не могу разобраться, в даташитах на такие сборки приводятся характеристики максимального тока для каждого диода или суммарно на всю сборку? Чёткого указания на это нет, может кто в курсе?

Нарисовал схему входа и выхода. Деталей на фильтрующие элементы не пожалели:



Ну ладно, раз в общем БП сделан неплохо, будем его ремонтировать.

А для этого нам нужно найти источник шума.

Просто водить ухом над БП бесполезно. Точную локацию источника звука так определить не получится. Но есть другой способ. Берём токоНЕпроводящую палочку (сухую пластиковую или деревянную) и тыкаем во все ёмкости и индуктивности. И если, при касании очередного элемента звук изменится, то это оно.
В моём случае это был конденсатор снаббера (видео со звуком):



Вот он же, в центре:



Самый простой способ решения проблемы — заменить его. А если у вас нет такого? Ну тогда купить и заменить. А если новый будет такой же свистяще-трещащий? Ну тогда покупать нужно у проверенного поставщика и хорошего производителя. А если я не знаю где есть проверенные поставщики и какие производители хорошие, особенно если я не занимаюсь такими вещами на постоянной основе и мне нужен всего 1 (один) такой конденсатор?
Ну, блин, не знаю тогда. Давайте тогда отремонтируем этот. Ремонт керамического конденсатора? Ого это круто.
На самом деле мы поступим, как всегда поступают с шумом — мы его просто изолируем.

Берём несколько капель эпоксидки, смешиваем с мелом. В данном случае мел выполняет несколько важных функций.
Он увеличивает густоту эпоксидки, чтобы она меньше стекала с объекта.
Он увеличивает твёрдость застывшего пластика, что снижает амплитуду вибрации керамики конденсатора и уменьшает шум.
Он выступает в качестве антипирена (вещества препятствующего горению) для эпоксидки.
Ну и эпоксидка с мелом становится несколько более теплопроводной. Как-то я проводил такие опыты, пытаясь сделать на её основе теплопроводный клей, но это уже другая история.

Итак, покрываем наш музыкальный конденсатор этой смесью, и ждём когда застынет.
Я брал 5-и минутную эпоксидку и всё случилось быстро. Поэтому сразу проверяем результат (БП включен в сеть, видео со звуком):



Абсолютная тишина!
Делал я это первый раз на основе лишь предположения, что это должно помочь. Удивительно, но результат оказался даже лучше, чем я мог представить.

Мало того, при определённой сноровке и наличие места вокруг конденсатора, при таком методе его даже выпаивать не придётся — можно обмазать/залить прямо на плате.

Предполагаю, что на этом месте некоторые читатели подумали, господи, опять колхоз, не мог пойти купить нормальных конденсаторов, они же копейки стоят ну и бла бла бла.

Ну, во-первых, как я уже говорил, понять хорошие они или плохие заранее невозможно. Ну я так точно гадать по фото не умею. И проверенных мест, где продаются исключительно фирменные и гарантированно не шумящие, у меня тоже нет.

Но я всё-таки пошёл и купил других конденсаторов. Вот они вместе. Коричневый — шумный родной из БП, синий — из магазина:



Ну и что вы думаете? Синий действительно гораздо тише коричневого. Но не абсолютно тихий. Небольшой, но вполне слышимый свист от него всё же есть. И он тоже меняется при попытке потыкать конденсатор палочкой. А вот коричневый, залитый эпоксидкой, получился ощутимо тише синего и тыканье в него палочкой ничего не меняет.

В результате, окончательно я установил родной, залитый эпоксидкой:





Да, видончик, конечно, у него так себе. Зато работает как надо!

Впрочем уже на второй попытке у меня получился результат почти не хуже фирменного:





Как я уже говорил, это всё была импровизация. Ни до, ни после, я таких экспериментов не ставил. Вполне возможно, убрать звук можно было просто залив конденсатор силиконовым герметиком и не париться с разведением эпоксидки. Но эти эксперименты я уже оставляю вам, буду благодарен, если вы их проведёте или проводили ранее и напишите об этом в комментариях.
На этом у меня всё, всем спасибо!
