Самодельный аппарат для промывки миндалин Xiaomi style (-^_^-) Лечим / облегчаем симптомы хронического тонзиллита. Много DIY

Всем доброго времени суток.
Я очень долго не решался на обзор, а точнее на инструкцию к изготовлению, такого специфического устройства. Но видимо сложились звезды — «злая ковидла», из-за которой к врачам не прорвёшься, немного свободного времени и просто желание облегчить жизнь коллегам по несчастью.
Кому интересно — приглашаю к просмотру. Обещаю — «шок-контента» не будет.



Итак, мой первый вариант устройства имел некоторые недостатки, потому я и решил его наконец то переделать. Что было плохо — кнопка включения на ручке с соплом — нажимая кнопку невозможно удержать иглу без движения, в следствии этого движения травмируются ткани. Как минимум это больно. Кроме того, кнопка находилась в «мокрой зоне», и были большие сложности герметизировать «ручку», не теряя при этом тактильности и послушности управления. Вариант предполагался «одноручный», он надевался на руку, крепился 2 «липучками» и должен был быть удобен в эксплуатации. Идея неплохая, но были и минусы — самостоятельно одевать аппарат было не очень удобно, к тому же ёмкость с моющим раствором накручивалась уже на одетое устройство. С учетом того, что ёмкость заполнена жидкостью, да еще и имеет компенсационное отверстие — жидкость почти всегда немного разливалась. Ну и самое, пожалуй, главное — я «не угадал» с объёмом раствора — 50мл оказалось мало, и приходилось по 1-2 раза за цикл промывки разбирать — доливать — снова все собирать. Для ознакомления покажу фотки первого варианта, но пожалуй спрячу под спойлер. Оно не было предназначено для обозрения кем бы то ни было :D



Перед тем, как займемся наконец делом, хочу прояснить заранее один вопрос, который несомненно возникнет:
Почему нужно изобретать велосипед, если можно просто воспользоваться ирригатором?
Действительно — это очень похожие устройства, но ирригатор даёт гораздо большее давление струи. Это травмирует миндалину, ухудшая состояние ткани, делает только хуже. Я пробовал приспособить 4 разных ирригатора (3 стационарки и 1 портативный) — к сожалению они даже на минимальной мощности слишком «сильны» для мягких тканей.

Что ж, достаточно прелюдий, будем делать красиво и удобно)

Готовим то, из чего будем собирать наш «кёрхер» для миндалин.

1 — Мембранный насос. Моего лота уже давно не существует, потому дал на подобный с али. Для удобства я переставил блок мембран фитингами наружу. Если вам это так же будет нужно — просто открутите 4 винтика и переверните весь блок на 180''
2 — всем известный модуль зарядки АКБ TP4056. Я заменил токозадающий резистор на 4кОм для уменьшения зарядного тока до 300мА. Время зарядки тут роли не играет, зато нагрева модуля практически не будет.
3 — не менее известный модуль повышайки mt3608. Его мы будем немного дорабатывать.
4 — система «капельница»
5 — инсулиновый шприц.
6 — 18650 Li-Ion аккумулятор.
7 — банка с крышкой типа TWIST. Есть от 250 мл.
8 — тактовая кнопка. Любая.
9 — выключатель питания… который в итоге использован не будет.

Изначально планировалось что этого будет полный комплект «органов» девайса, но как всегда во время творческого процесса муза щедро подкидывала идей и изначальная концепция сильно изменилась. Решено было сделать «красиво», в Xiaomi стиле — стекло и белый пластик :D для чего был украден освежитель воздуха (всё равно доживал своё ^_^)
Остатки гидрогеля — утилизированы, корпус отмыт. Он то и будет плагиатить «китайское яблоко» :)


Пилим, точим, шлифуем.
Самый трудный процесс — расширить часть кольца «с лепестками» — мне нужно, чтобы оно охватило крышку, но там диаметр значительно меньше необходимого. Берем паяльный фен и натягиваем сову на глобус кольцо на крышку


Первая примерка… Няшно ^_^


Вскрываем «капельницу». Нам понадобится «тройник» с резиновым портом, порт иглы и трубки. Фильтр и регулятор потока можно выбросить.
Отрезаем длинный шланг, переставляем на него порт иглы и через прокладку (я использовал прозрачную термоусадку) крепко вкручиваем инсулиновый шприц в порт иглы, предварительно срезав ему «уши»


Должно получится так (длинная трубка без лишних элементов и шприц-ручка)

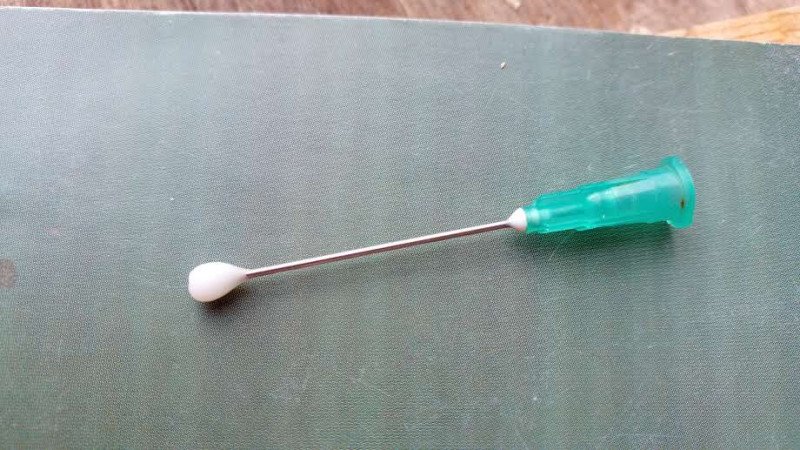

Дальше берем иглу и осторожно срезаем острый кончик тем, чем вы привыкли это делать — наждак, болгарка, дремель с алмазным кругом, надфиль итп. Главное чтоб не было острых граней и заусенцев — вам это потом в рот тащить.


Подготавливаем «водозабор» из банки. У вас должен быть тройник с резиновым портом и с короткой трубкой. Заглушаем сторону с которой срезали длинную трубку (проще всего заплавить паяльником) а в резинке сверлим отверстие примерно 3.5мм. Важно «угадать» с диаметром отверстия — чтобы этот узел максимально плотно надевался на фитинг помпы, но при этом не сломал его.


Пришла очередь электроники.
Общая схема выглядит так (рисовал в паинте, извините если что не так :D)


Берем модуль mt3608 и перерезаем дорожку между контактом «V in +» и дросселем. Так же нам понадобится P-канальный мосфет минимум на 3А с малым напряжением насыщения затвора. Я использовал AO3401 и любой резистор на 10-200 кОм.


Это будет наша кнопка «пуск». Конечно можно было бы использовать EN пин самого ШИМ контроллера, но в таким случае он бы потреблял в режиме стендбая довольно много по сравнению с обычным LifeTime устройства. И в таком случае пришлось бы использовать выключатель питания, который изначально и планировался… но во-первых он потенциальный источник аварии в следствии попадания воды, а во вторых… он не беленький :D что портит style концепцию ))
Припаиваем мосфет, резистор. «Висящая» в воздухе ножка Gate в последствии будет припаяна к разъёму кнопки «S»


Во главу угла в этой реализации я ставил герметичность критичных узлов и водостойкость некритичных. Поэтому тут будут реализованы не самые очевидные решения. Ну и конечно делаем скидку на то, что всё это собирается по-сути из мусора и подручных деталей.

Примеряем, и клеим, клеим, клеим…
Важно! Крышка у нас из крашеной жести. Если вы её не аккуратно просверлите и/или процарапаете покрытие — она будет ржаветь. Поэтому делаем всё очень аккуратно, если есть царапины — лучше залить их суперклеем или лаком. Оба отверстия в крышке (подача воды и компенсационное для воздуха) проклеиваем с обоих сторон!


Обратите внимание на то, как установлен инъекционный порт капельницы.
Крышка вклеена в кольцо по периметру.
Везде использовал «суперсоду» — т.е. суперклей + сода


Для того, чтоб при случайном наклоне банки через компенсационное отверстие не залило электронику вклеил аквариумный обратный клапан у которого срезал входной патрубок (просто чтоб не мешал).


Из подходящей трубочки согнул «на горячую» выходной фитинг.


Пришла пора компромиссов — красота / надежность / доступность… Нужно было придумать как сделать разъёмы зарядки и кнопки. Из «беленьких» и условно герметичных нашел только такие. Обрезал лишнее.


Для кнопки взял «какой-то 2pin разъём», кажется от погибшего китайского термостата.
Материал «корпуса» скорее всего полипропилен. Адгезия с любым клеем практически нулевая, потому применяем метод сварки паяльником. Обязательно армируем швы сеткой (марля в 2 слоя — отличный вариант) и поверху наплавляем дополнительно пластиком. Выглядит так себе, но это «внутрянка». Зато решена задача механической крепости и герметичности. Если вода и попадёт в разъёмы снаружи — внутрь не попадёт.


Внешне выглядит презентабельнее. К сожалению 2х пиновый разъём утопить заподлицо не удалось — был бы не герметичен. ну и ладно.


Паяем (фотки с разных ракурсов под спойлером). Тапок отказался фокусировать там где было нужно…


Hello world Я тебя вижу, кожаный мешок!


Последний рывок. Делаем кнопку. В роли герметичного чехла я использовал прозрачную термоусадку. Кроме очевидного плюса в её прозрачности она очень хорошо липнет, когда нагрета, что я и использую для герметичного запечатывания.


Рядом лежит найткор, это не спроста ) Он очень удобен для процедуры промывки — маленький и яркий. Очень удобно. Потому и кнопку делал так, чтоб её можно было держать (и нажимать) левой рукой одновременно с фонариком.

Ну в общем как то так:



Пара советов.
— Повышайка у нас регулируемая, поэтому отрегулируйте напор воды под свои предпочтения и под свою систему (например — тоньше игла — напор будет сильнее, соответственно можно снизить напряжение на моторе, если вызывает дискомфорт). В моём варианте для 12V помпы установлено 16V на DC-DC
— Моющий раствор — можно использовать отвары трав (например ромашки), можно раствор фурацилина (классика) итд. Только фильтруйте если растворы со взвесью, мембранные насосы не любят мусор. После чистки так же очень желательно промыть и сам девайс — прокачав через него 20-50мл чистой воды, после чего «прокачать» еще и воздух, чтоб слить жидкость из всей системы.
— Я очень давно делаю раствор из воды и небольшого количества жидкости для полоскания рта (Colgate Plax и подобные) — они отлично вымывают то, что нужно вымыть, кроме того обладают антисептическим и анастетическим действием. Концентрацию подбирайте на свой вкус, у меня это примерно 5%.

Доклад окончил :D
Надеюсь труд не пропадёт даром и кому то это пригодится :)
Всем здоровья!

PS. изготовление заняло чуть меньше 1 дня.

PPS. Поскольку обещал без «шок контента» фоток «до» и «после» не будет, но могу заверить — чистит лучше, чем врач в поликлинике, т.к. они это делают шприцем, что автоматически ограничивает расход жидкости (тут можешь хоть литр раствора использовать). К тому же в больнице существует проблема «слива» жидкости из «места работы», дома же стоя перед зеркалом над раковиной такой проблемы не существует.

*за «ашыпки» не пинать, уже давно нахожусь в другой языковой среде, всё что мог — сделал *:)
