rf пульт ду для выключения розетки 220в
- Цена: $1.97
- Перейти в магазин
Здравствуйте, давно хотел сделать себе пульт ду для выключения старого монитора и одновременно колонок, тоесть имеется спутниковый тюнер, подключённый к монитору и колонки, тюнер выключается пультом-нужно выключить всё не вставая с кровати.С этой целью и был заказан данный пульт с платой rf.
Доставили домой в обычном жёлтом пакете.
В принципе из всего пульта мне была необходима только одна красная кнопка для выключения и включения монитора и колонок.
Характеристики пульта:
расстояние-до 15м
частота-433,92Мгц
напряжение: 5-24в
выходной ток-пик 12А(из описания)
мощность -5вт
также понадобилось реле (брал тут https://aliexpress.com/item/item/Free-shipping-20pcs-5V-DC-SONGLE-Power-Relay-SRD-05VDC-SL-C-PCB-Type/1665706901.html за 0,4$)
удлинитель
и любая плата от зарядки мобильника(я нашёл такую -валялась без дела, странно, хоть в ней и был USB выход(я его выпаял раньше) и было написано 6в, на выходе было почему-то 12в.Ну мне она подошла.
Быстро набросал себе такую схему и приступил к работе.
Запихал всё в корпус удлинителя
проверил напряжение на реле в выключенном состоянии реле
при включенном реле
тоесть напряжение просело на 3в.
Закрыл верхнюю крышку:
проконтролировал готовое изделие(через кирпичную стену)
всё работает.
Ну и, в конце концов, подключил монитор и колонки-включаются и выключаются с пульта без проблем.
вот тут он же дешевле(1,63$) https://aliexpress.com/item/item/2015-1set-12V-RF-Wireless-Remote-Switch-Controller-Dimmer-for-Mini-LED-Strip-Light/32526712758.html
пс: добавил диод в схему для подстраховки:
пс2: через 3 месяца устройство перестало реагировать на пульт (до этого залипало релле)-к плюсу релле последовательно припаял резистор 47 ом-всё стало ок.
Доставили домой в обычном жёлтом пакете.
В принципе из всего пульта мне была необходима только одна красная кнопка для выключения и включения монитора и колонок.
Характеристики пульта:
расстояние-до 15м
частота-433,92Мгц
напряжение: 5-24в
выходной ток-пик 12А(из описания)
мощность -5вт
также понадобилось реле (брал тут https://aliexpress.com/item/item/Free-shipping-20pcs-5V-DC-SONGLE-Power-Relay-SRD-05VDC-SL-C-PCB-Type/1665706901.html за 0,4$)
удлинитель
и любая плата от зарядки мобильника(я нашёл такую -валялась без дела, странно, хоть в ней и был USB выход(я его выпаял раньше) и было написано 6в, на выходе было почему-то 12в.Ну мне она подошла.
Быстро набросал себе такую схему и приступил к работе.
Запихал всё в корпус удлинителя
проверил напряжение на реле в выключенном состоянии реле
при включенном реле
тоесть напряжение просело на 3в.
Закрыл верхнюю крышку:
проконтролировал готовое изделие(через кирпичную стену)
всё работает.
Ну и, в конце концов, подключил монитор и колонки-включаются и выключаются с пульта без проблем.
вот тут он же дешевле(1,63$) https://aliexpress.com/item/item/2015-1set-12V-RF-Wireless-Remote-Switch-Controller-Dimmer-for-Mini-LED-Strip-Light/32526712758.html
пс: добавил диод в схему для подстраховки:
пс2: через 3 месяца устройство перестало реагировать на пульт (до этого залипало релле)-к плюсу релле последовательно припаял резистор 47 ом-всё стало ок.
Самые обсуждаемые обзоры
+37 |
950
75
|
+26 |
1735
54
|
+65 |
2151
51
|
Судя по изображению пульта, это набор для управления светодиодной лентой с ДИММИРОВАНИЕМ. А на выходе — реле…
Лично я бы выбрал что то вроде этого.
А правильно все же было поставить что то вроде этого, и под любой rf пульт.
— Данный LED Controller не имеет кодирования адреса. Это значит, что сосед, имея такой-же пульт, запросто сможет управлять Вашей розеткой
— Отсутствует защитный диод параллельно реле. На выходе контроллера стоит NCE3010 на 30В который запросто пробьёт ЭДС самоиндукции реле
— В сетевые устройствах должны выполняться требования безопасности монтажа и сборки. У Вас этого нет :(
Ещё добавлю, что данные контроллеры весьма ненадёжны. У меня за пол-года сдохли 3 штуки от разных продавцов. Работали нормально от 1 дня до месяца
Напряжение обратной полярности возникает на самой катушке. Теперь нарисуйте схему и посмотрите как оно приложено к стоку полевика и всё станет понятно.
Сейчас у ТС такая схема
Вот ещё понятнее
Вот всё просто и понятно
Например тут
www.physicedu.ru/phy-408.html
electrono.ru/elektromagnetizm-i-elektromagnitnaya-indukciya/23-samoindukciya
Погоняйте схему хотя-бы в Micro-Cap
Чтобы не быть голословным, сейчас померил — реле стартерное — 68 мкГн, обмотка какого-то двигателя 0,04 мкГн, но и ток в первом случае 40 мА, во втором 5 А (холостого хода, под нагрузкой 20А и более), т.е.даже на холостом ходу обмотка движка запасает энергии примерно в десять раз больше, чем реле.
www.omron-pro.ru/doc/components/relay/my.pdf

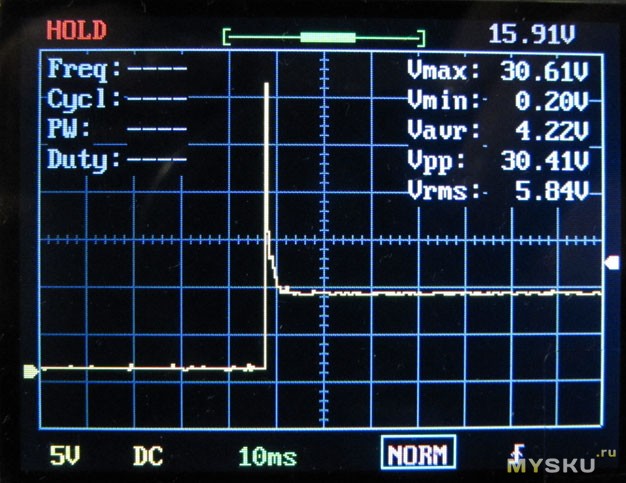

Положительный выброс напряжения на стоке при коммутации реле действительно достигает сотен вольт
