Плата защиты для лития 4s (переделка шуруповерта и его зарядки на LiPo)
- Цена: $8.66
- Перейти в магазин
Как-то раз уже переделывал старенький шуруповерт Интерскол на LiPo и был доволен результатом, поэтому решил повторить это с другим шуруповертом, у которого совсем перестал держать заряд едиственный аккумулятор NiCd.
Так как шуруповерт был какой-то китайский Hammer, купленный когда-то за 800 рублей, то было решено заодно проапгрейдить его сомнительную зарядку, оставив при этом неизменный внешний вид.
Так же использовался балансировочный кабель 4S и провод ПВ3/ПуГВ 4 кв. мм, всё это было найдено дома.
Важный момент по плате защиты
После подключения платы к аккумулятору на выходе платы скорее всего будет отсутствовать напряжение, т.к. плату нужно активировать. Для этого на контакты P- и P+ нужно подать напряжение 16.8V.
То есть она активируется после подключения к зарядке.
Делается это всего один раз после того как припаяли контакты аккума к плате защиты, потом всё работает как положено.
В итоге
Инструмент работает, крутит бодро. Зарядка функционирует нормально, уменьшает ток ближе к окончанию зарядки и гасит синий диод по завершению. Более активное использоваться будет только следующим летом, пока от переделки одни плюсы.
На этом всё, надеюсь кому-нибудь будет полезно.
Буду рад советам и замечаниям, так как я далеко не спец в этих делах)
UPD: аккумулятор емкостью 1000mAh выбран исключительно из-за низкой цены и малых размеров. Если позволяет бюджет и пространство корпуса АКБ, то можно хоть на 3А сделать сборку из пары аккумов
UPD2: предыдущий шуруповерт я делал без защиты, с зумером для контроля разряда и с выводом шнурка для балансировки. Не очень понравился такой вариант. Фото: раз, два, три
Так как шуруповерт был какой-то китайский Hammer, купленный когда-то за 800 рублей, то было решено заодно проапгрейдить его сомнительную зарядку, оставив при этом неизменный внешний вид.
Что для этого потребовалось
- плата защиты 4S — 8.66 $
- аккумулятор ZIPPY 1000mAh 4S + короткий кабель XT60 (или отдельно разъем XT60) — с доставкой 10.83 EUR
- плата зарядки CC/CV на чипе LM2596 — 2.12 $
Так же использовался балансировочный кабель 4S и провод ПВ3/ПуГВ 4 кв. мм, всё это было найдено дома.
Переделка аккумулятора
Слева старый аккумулятор NiCd с заявленной емкостью 1300mAh, из которых реально по банкам ~700mAh. Справа — Zippy 1000mAh 4S.
Корпус батареи имеет фиксатор по центру, поэтому пришлось срезать крепления с одной стороны, чтобы вошел новый аккумулятор.
К плате защите подпаял балансировочный кабель, кабель с разъемом XT60 и кабель ПВ3 на клеммы. Можно меня поругать за неотмытый флюс.
Схема подключения платы защиты.
На всякий случай надел термоусадку
Подключил плату защиты к аккумулятору и разместил в корпусе, прихватив термоклеем
Как видно на предыдущем фото, контактная площадка висит в воздухе и её нужно зафиксировать, чтобы она не проваливалась внутрь корпуса. Для этого использовал то, что было под рукой — трубку от припоя
Финальный вариант внутренностей
Корпус батареи имеет фиксатор по центру, поэтому пришлось срезать крепления с одной стороны, чтобы вошел новый аккумулятор.
К плате защите подпаял балансировочный кабель, кабель с разъемом XT60 и кабель ПВ3 на клеммы. Можно меня поругать за неотмытый флюс.
Схема подключения платы защиты.
На всякий случай надел термоусадку
Подключил плату защиты к аккумулятору и разместил в корпусе, прихватив термоклеем
Как видно на предыдущем фото, контактная площадка висит в воздухе и её нужно зафиксировать, чтобы она не проваливалась внутрь корпуса. Для этого использовал то, что было под рукой — трубку от припоя
Финальный вариант внутренностей
Переделка зарядного

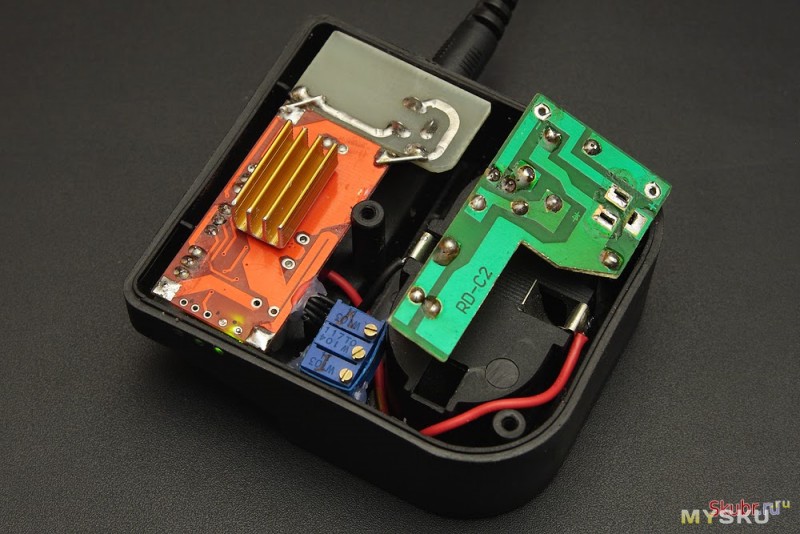

Внутренности зарядного удивили даже меня, т.к. я особо не разбираюсь в схемотехнике и электронике, но было понятно что зарядник этот умел только зажигать диоды.
С ним шел блок питания на 18V 400mAh, который без нагрузки выдывал 24V (это вообще нормально?)
Родную плату сразу же выкинул и закрепил внутри корпуса купленный DC-DC преобразователь.
На вход преобразователь может получить напряжение до 35V, а выходное напряжение и ток регулируется с помощью потенциометра. Я выставил 16.8V и ток 400mAh.
Есть еще регулировка Battery Capacity, но я не понял на что она влияет.
На краю платы размещены 3 диода. Один из них горит синим, когда идет зарядка, другой — красным, когда есть питание.
Для них я прорезал отверстие в корпусе и залил термоклеем. Термоклей рассеивает свет и индикацию становится лучше видно под разными углами.
С ним шел блок питания на 18V 400mAh, который без нагрузки выдывал 24V (это вообще нормально?)
Родную плату сразу же выкинул и закрепил внутри корпуса купленный DC-DC преобразователь.
На вход преобразователь может получить напряжение до 35V, а выходное напряжение и ток регулируется с помощью потенциометра. Я выставил 16.8V и ток 400mAh.
Есть еще регулировка Battery Capacity, но я не понял на что она влияет.
На краю платы размещены 3 диода. Один из них горит синим, когда идет зарядка, другой — красным, когда есть питание.
Для них я прорезал отверстие в корпусе и залил термоклеем. Термоклей рассеивает свет и индикацию становится лучше видно под разными углами.
Важный момент по плате защиты
После подключения платы к аккумулятору на выходе платы скорее всего будет отсутствовать напряжение, т.к. плату нужно активировать. Для этого на контакты P- и P+ нужно подать напряжение 16.8V.
То есть она активируется после подключения к зарядке.
Делается это всего один раз после того как припаяли контакты аккума к плате защиты, потом всё работает как положено.
В итоге
- шуруповерт заряжается родной зарядкой
- батарея стала легче на 310г. (было 580г., стало 270г.)
- плата защиты спасет от переразряда и перезаряда, а так же должна отключаться при токе 30A. Хотя вряд ли этот шуруповерт выдаст в пике больше 10А, возможно ему хватило бы более простой платы защиты на 5A.
- плата зарядки (понижающий DC-DC преобразователь) выдаст стабильное напряжение и ток. Упоминание в названии платы CC/CV обозначает, что ток будет уменьшаться по мере зарядки аккумулятора, а это мне кажется обязательно для лития.
Инструмент работает, крутит бодро. Зарядка функционирует нормально, уменьшает ток ближе к окончанию зарядки и гасит синий диод по завершению. Более активное использоваться будет только следующим летом, пока от переделки одни плюсы.
На этом всё, надеюсь кому-нибудь будет полезно.
Буду рад советам и замечаниям, так как я далеко не спец в этих делах)
UPD: аккумулятор емкостью 1000mAh выбран исключительно из-за низкой цены и малых размеров. Если позволяет бюджет и пространство корпуса АКБ, то можно хоть на 3А сделать сборку из пары аккумов
UPD2: предыдущий шуруповерт я делал без защиты, с зумером для контроля разряда и с выводом шнурка для балансировки. Не очень понравился такой вариант. Фото: раз, два, три
Самые обсуждаемые обзоры
| +23 |
1718
52
|
| +156 |
3603
43
|
| +45 |
2429
84
|
О сайте
Правила сайта
Сайт MYSKU.club cоздан для обзоров товаров, заказанных в зарубежных интернет-магазинах AliExpress, Amazon, Ebay и других.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку.
Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.
Также у нас есть DIY сообщество, где приветствуются обзоры вещей, сделанных своими руками.
Последние сообщения на форуме
Самое обсуждаемое
Разделы сайта
-
1027.50
Скидки и распродажи
-
452.80
AliExpress
-
277.59
DIY, или Сделай сам
-
187.28
Ebay
-
179.74
JD.ru
-
155.08
Магазины Китая
-
104.26
Новости сайта
-
77.49
Другие магазины
-
71.57
Магазины России и СНГ
-
68.46
TaoBao
Что у нас нового
-
sim31r → Предупреждение радиолюбителям по поводу синей катушки припоя KAINA.
-
gengroup → Обзор портативной колонки Урал Молния 280. Ностальгия по 90-м
-
Grey_P → Солнечный светофильтр NiSi ND100000(5.0) UV/IR Cut, 95мм
-
psb118 → Дрель-шуруповерт аккумуляторная VVOSAI WS-9020-C1 с бесщеточным мотором за 2370 ₽
-
kvarkk → Понижающий преобразователь на чипе TPS54560 с широким диапазоном входного напряжения 5,5-60 вольт.
-
pesp → Программаторы для микроконтроллеров ST-LINK V2 и переходники к нему
Видимо попали под хорошую акцию, на Яндекс.Маркете дешевле 2800 рублей нет литиевых шуруповертов от 10В на литие от известных брендов.
На самом деле не корректно сравнивать 14.4В с 10.8В, скорее всего новый китайский шуруповерт 14.4В на никиле будет мощнее вашего на литие. А то так можно электрическую отвертку 3.7V нахваливать, она точно везде пролезет)
Это всё относительно, бюджетные брендовые шуруповерты могут иметь то же качество, что и китай.
У меня есть набор американского инструмента Milwaukee, в том числе шуруповерт на 18V. После него никакой бош не нужен:
Интересная идея, АКБ как раз один.
Только переделывать уже не хочется :)
А сколько зарядка батареи по времени идёт?
Хотя для этого аккумулятора указан ток заряда до 5C, то есть 5*1000mAh должен держать, но я не хочу тратить деньги на другой блок питания. У родного максимум 400mAh.
А вообще можно поставить БП от ноутбука, у них как раз обычно 19V и ток 2-3А. Будет заряжаться за 20-30 минут, если я не ошибаюсь :)
Надо только пирометр забрать, чтобы точнее температуру контролировать.
На всякий случай радиатор приклеил, хотя на выходе 500 мА всего выставил.
(радиатор тут надо будет ещё как-то закрепить для подстраховки, пока не придумал, как)
Хоть я и сразу поверил вашим словам, но все равно хотел лично убедиться.
При токе 1А плата прогреавалась до 60 градусов при открытом корпусе. Хотел временно проверить 1.5А, но заметил что термоклей на чипе начал размегчаться.
Как они 3A получили не понятно. Это ведь в даташите на lm2596 указан такой ток.
Но я не знаю, как может прогревать плату 1,5 Вт, опыта недостаточно, но по опыту с этой платой знаю, что здесь даже небольшой радиатор значительно улучшает рассеивание тепла. Скорее всего, радиатор даст возможность использовать и 1 А, но у меня очень слабый БП, для этого пришлось бы его менять, а это +25% к бюджету, при наличии балансировочного входа и соотв. зарядного для меня это бессмысленно.
Тут выяснили, что в такие платы ставят поддельные LM2596, возможно это причина лишнего нагрева.
Эффективность можно и самому измерить, причём уже в рабочих условиях, надо будет попробовать.
2. Батарея подвергается стрессовым нагрузкам (удары, вибрация), туда лучше пихать поменьше всего хрупкого.
Спасибо кстати ТС!
Сделаю только ради того, чтобы руками что-то поделать))
Так что разбирать и балансировать придётся.
Платы балансировки для 4S стоят от 20$, мне кажется это того не стоит.
Для нескольких АКБ её логичнее будет установить в зарядное, но тогда нужно будет балансировочный шнурок цеплять отдельно.
Короче дорого и сложно получается.
Был у меня уже шуруповерт с зарядкой от IMAX. Шуруповерт нужен обычно на стройке и вместе с ним IMAX таскать совсем не хочется.
Контактные площадки B1, B2, B3 на плате защиты сделаны, чтобы контролировать разряд каждой ячейки, а не общего напряжения аккумулятора. Иначе как вы еще узнаете напряжение на каждой банке?
Не суть. Я и так понял, что припаяли разъем для подключения АКБ, просто непонятно зачем, если Вы говорите, что нет балансировки.
Т.е. к этой плате подключаются банки для недопущения РАЗРЯДА любой из них до минимума?
А Вы точно уверены, что с их-же помощью не выполняется функция балансировке при ЗАРЯДЕ?
Да, плата позволяет защищать от переразряда, перезаряда каждую банку, отключая нагрузку со всей сборки. Так написано в описании к товару на странице продавца.
Если бы плата имела балансировку, то вряд ли бы продавец это скрывал.
Платы с защитой и балансировкой стоят дороже, раза в 2 больше по размер и содержат чуть больше резисторов, которые видимо используются для перевода лишнего напряжения в тепло.
Спасибо за разъяснения. Думал, если есть подключения по банкам, это обязательно балансир. o_O
Из-за того что один pin-коннектор папа вставляет в какой-то другой разъем, то этот другой разъем не становится автоматически мамой) Такая вот суровая жизнь :)
Защита от перезаряда- Есть.
Защита от переразряда- Есть.
Защита от короткого- Есть.
Защита по току- Есть.
Балансировка- Есть.
PS
Насчет особого алгоритма заряда насмешили)))
По поводу алгоритма — так почитаю умные книги, там очень хорошо это расписано. Или посмотри как заряжает тот же iMAX B6 — удивишься, но именно так, как я написал выше…
а как насчет глубокого разряда? Аймакс к шуруповерту приделывать?
ebay.com/itm/261482683169
ВОт неплохая зарядка: тыц
и взять не дорогую плату защиты с балансом. будет намного дешевле
А 10 ампер, для быстрой зарядки 4-х банок LG HE2.
2 — большой ток быстро убивает акб — любые. Да и полная ёмкость не набирается при большом токе. Читай даташит на свой акб, там указывают ток, на котором получена их ёмкость, вот его и нужно выставлять.
Вы спецификации их видели?
Все мои 18650 без защиты.
Про ресурс и токи я в курсе.
Тем не менее, здесь мы ведем речь про элемент питания шуруповерта.
В ситуации, когда важно быстро зарядить батарею и продолжить работу, стандартный заряд мне не нужен.
Так же, когда нет спешки, ничто не помешает мне ограничить ток с зарядного.
Что касается элемента HE2, это прежде всего нестандартная химия Hybrid IMR High Drain- 20A constant current, 30A pulse current load
Спасибо за Вашу ссылку, из неё следует:
По графику страница 6 Cycle Life
Test Conditions
— Charge (CC/CV): 4A charge to 4.2V, 100mA cut-off
— Discharge (CC): 20A discharge, 2.0V cut-off
При быстрой зарядке максимальным током 4A после 300 циклов, ёмкость батареи должна остаться более 1750 (mAh)
300 циклов для шуруповерта, это в моих условиях отлично.
Еще раз спасибо за информацию.
В начале заряда — чтоб выдержали провода (потому ограничиваем ток). В конце заряда — чтоб не превысить напряжение (потому просто понемногу уменьшаем ток около «точки максимума»).
А по сути вместо хитрых схем контроля достаточно не очень мощного источника с выставленным напряжением.
Там 5s, и от одной крайней банки дополнительный отвод на внутреннюю схему. Остальные 4 просто соединены последовательно без всяких отводов!
То есть она активируется после подключения к зарядке.??? Надо сначала блок питания и плату защиты в сеть, а потом уже к ней подключается аккум???
Но при попытке померять напряжение этой АКБ у вас будет 0, и соответственно шуруповерт работать не будет.
Втыкаете аккум на зарядку, сразу же вынимаете, и тогда всё должно заработать.
Видимо это стандартное поведение плат защиты, просто не все об этом пишут в описании товара. Я сначала подумал, что плата не работает или я что-то сделал не так.
Искал платы защиты, но описания на них такие поверхностные, что решил не тратиться на кота в мешке, и пойти другим путём. Да и цена переделки с ней уже неинтересная, проще купить готовое.
10А — легко, достаточно заклинить инструмент, и там будут все 20, 30… 50… зависит от инструмента, батареи, проводов и контактов.
В итоге как-то не очень мне это понравилось, т.к. заряжать приходится через IMAX и зумер выжирал батарею, если забываешь его отключить (хотя я потом подключил его через кнопку без фиксации, чтобы можно было быстро проверить состояние одним нажатием).
Идея платы защиты с ограничением по току мне именно этим и нравится, что такой ток чаще всего бывает во время заклинивания. Значит можно отключить назгрузку, чтобы не спалить двигатель.
А я уже пару раз дымил шуруповертом с аккомом на литии :)
PS вот фото переделки первого шурика: раз, два, три
p.s. и ещё обязательно хотел делать балансировку, и не понял сразу, как это всё совместить, а потом было уже поздно, всё работало и полностью устраивало.
Немного погуглил тему. Вот, что нашел:
1. Если параллельно поставить два на 1А, то ограничение будет меньше, чем на 2А. Не понял только, лучше ли ставить предохранители поближе друг к другу или наоборот.
2. Они сильно греются, до температуры плавления термоклея, а значит придётся делать для них отдельное крепление, плату.
3. Долго остывают, порядка нескольких секунд. Возможно, будет неудобно. Есть смысл вынести их в сам инструмент, где больше щелей, быстрее будет остывать.
4. Непонятно, как определять, когда инструментом уже можно пользоваться. Если слишком рано включить снова, можно только подогреть элемент, растягивая ожидание ещё больше.

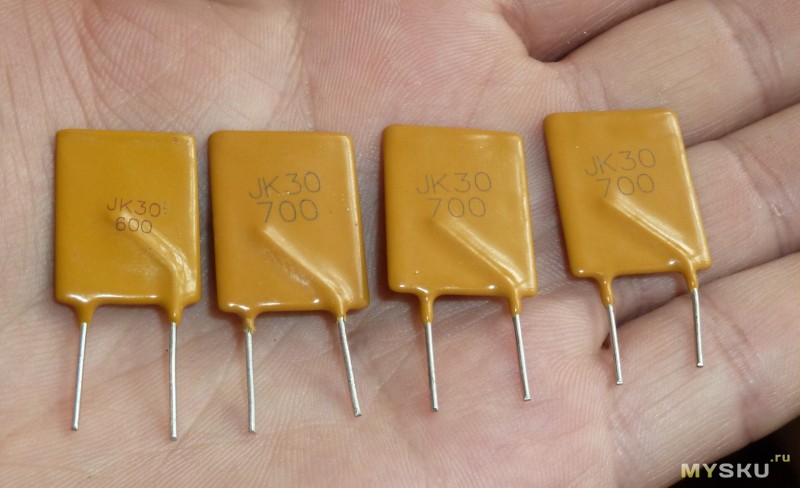

5. Непонятно, как быстро они срабатывают. В паре источников находил время несколько секунд, в других — что срабатывают почти мгновенно. В первом случае они бесполезны.
Но цена за «попробовать» действительно небольшая, возможно попробую. В крайнем случае предохранители такие в своих поделках не помешают.
Если взять на 1-3 А, то можно добавлять по одному, пока не получится комфортный вариант, ведь неизвестно заранее, при каком токе лучше вырубать инструмент.
kosmodrom.com.ua/el.php?name=RUEF900
тут
Заказывать через интернет, так с али за эти деньги получится взять 20 штук… А разница по времени будет примерно 1 неделя (космодром очень медленно работает). Неделю, или даже 2 можно и потерпеть.
RGEF1000 (16V 10A), RGEF1100 (16V 11A), RGEF1400 (16V 14A), RGEF1800 (16V 18A)
https://aliexpress.com/item/item/free-shipping-20PCS-PPTC-fuse-RGEF1000-16V-10A/2010710490.html
https://aliexpress.com/item/item/Free-Shipping-20pcs-RGEF1400-14A-16V-PPTC-PolySwitch-Resettable-Fuse/1915347294.html
https://aliexpress.com/item/item/free-shipping-50pcs-pptc-resettable-fuses-16V-18A-RGEF1800/32230096776.html
30V ставить нежелательно — они будут сильнее греться за счёт повышенного внутреннего сопротивления
При паралельном включении увеличится ампераж, а напряжение не поменяется. Разве что, поставить их последовательно…
Что по твоему кратовременно? несколько миллисекунд хватит для работы шуруповёрта?
при перегрузке повышается ток, а не напряжение.
Предохранитель всё ж последовательно включают. И всё напряжение «там» — это падение напряжение на нём самом.
Если это будет 18в, то шурик вообще не будет работать, всё уйдёт в предохранитель!
И еще: а то и больше 50А. Есть такая штука- пусковой ток двигателя и он сильно отличается от рабочего тока. Да и при «заклинивании» шурика ток значительно больше 10А
PS
Модельными липошками автомобили заводят
Я такие предохранители часто использую и испытываю :)
Пятикратный ток выдерживают около 3 секунд без проблем.
На 7А имеют внутреннее сопротивление всего 0,013 Ом (только что измерил)
Предохранители на 16V имеют немного меньшую инерционность и габариты, поэтому желательно ставить именно их
пару раз доводил его до дымка, но работать он не перестал :)
Насколько понимаю (новичок в этом), тепловая связь как раз снижает полезность параллельного включения. Детали разнятся в параметрах в пределах некоторого допуска, и наболее горячий сразу прогреет соседей и те вырубятся раньше срока на меньшем токе.
В промышленных устройствах частенько встречаются такие решения и это вполне нормально.
Контактов на батарее много, это факт. Вот только разведены они не все :)
Если имеем дело с 4 банками, то подключено будет только 3 провода — крайние питания и один средний — балансировка.
Сам понимаешь, что такая балансировка до лампочки…
Можно было и вторую ссылку про доработку батареи тоже кинуть, хоть она и есть в «См. также».
Качественно работа проделана, ну и фотографии опять же радуют :)
Пишите побольше обзоров на mysku, пожалуйста :)
За обзор спасибо :)
Ценник такого кадмия переплёвывает ценник IMR лития раза в три (вкдючая платы защит и новые зарядки)
Дешовый китайский кадмий — это просто ахтунг. Увидеть 350мАч на банке в 1100мАч — раз плюнуть (это ещё на токе 1А, что там останется при 10+А — нинаю). Сколько он прослужит — думаю, понятно.
Только провод подключения нужен нехилый…
Немного пришлось корпус испортить, но гарантия кончилась много лет назад.
Процентов на 20% упали обороты, зато крутящий момент вырос по сравнению с тем что было(у меня остался второй штатный аккумулятор, так что было с чем сравнить).
Цена этих аккумуляторов около 200-300 рублей в оффлайне.
И самое главное: БП зарядки остался прежний.
На рабочем токе шурика от его ёмкости останется в лучшем случае треть ёмкости.
На токе 3С (это всего всего лишь 3,6А) он будет работать аж 6 минут :)
www.tme.eu/ru/Document/2331b1c491db02738e2e7e6e2aa5be29/YUASA.pdf
И зарядкой 18V Вы его просто убъёте.
Но за 3,5 года аккумулятор пока не умер.
Пользуюсь им в лучшем случае раз в месяц по 10-15 минут.
Заряжаю примерно раз в полгода. А может и реже.
На замену штатных дохлых аккумуляторов ушло 267 рублей и полчаса времени.
Этот вариант подойдет тем, у кого шуруповерт — дешевое гумно, которое сломать не жалко и которое достают раз в месяц, чтобы вкрутить пару-другую шурупов или просверлить несложные отверстия.
Не рублю настолько в электронике, чтобы понять, будет ли КЗ.
*мешочки* а не 18650 из-за тока 10А, ессно
А потом уже встанет выбор как это использовать:
— контролировать разряд во время эксплуатации и заряжать через IMAX с балансировкой
— поставить плату защиты, заряжать любым БП 18V-35V через преобразователь (как в этом обзоре) и иногда делать балансировку
Их платы защиты скорее всего будут почти сразу же отключаться при более-менее нормальной нагрузке.
Я думал в целях эксперимента использовать аккумы 18650 из полудохлого ноутбучного АКБ и использовать эту плату защиты.
Но я всё еще не знаю, что произойдет при большой нагрузке с шуруповерта, отработает ли защита и он отключится, или будет сильное падение напряжения с аккумов? А может они, выдав нужный ток, нагреются и выйдут из строя.
Может быть специалисты подскажут?
Использование специальных высокотоковых 18650 (например INR18650 — 20R с Rвн 18мОм) позволит заметно повысить эффективность работы.
Если банок одинаковых много, то можно запараллелить их для увеличения максимального тока (и ёмкости). Т.е. вместо 4 использовать 8, 12. Собственно, в акб ноутов так и сделано, там обычно последовательно соединены три пары банок. Но такое количество банок влезет не в каждую коробку от старой батареи.бессмысленно это и дорогоВот думаю, плату защиты ведь можно аккуратно удалить, она ведь только под пленкой а не внутри корпуса? Тогда банка вроде как опять заработает, только без защиты станет?
По шурику изначально идея была такая: установить в корпусе акка кроватки с крышкой для 18650, с возможностью легкого доступа для замены банок, а заряжать в обычном зарядном
Что значит «слегка заряжаются»?
у обычного лития феерверка добиться немного сложнее — больше ошибок эксплуатации прощает.
авиамоделисты радуются массе\мощности этих аккумов, но мирятся с тем, что они часто взрываются прямо в полёте, а многие и заряжают их в ящике с песком =)
Из Википедии в статье о Литий-железо-фосфатный аккумулятор LiFePO4:
Надо садиться курить информацию и даташиты =(
Аккумы литиевые тоже на самом деле не сильно дорогие, нужно только один раз потратиться на переделку. Да и больше 1600mAh никеля вы не запихнете в корпус, а с литием можно до 3А упихать, если корпус нормальный.
У меня уже три дохлых аккума на NiCd, нет больше в них веры)
PS мне проще литий собрать, чем паять 12 банок NiCd. В магазине они же явно не в сборке идут?
В гугле смог найти картинку NiCd на 1900mAh, но как-то не верится, чтобы в Prorab поставили хорошие аккумы. Это же китайский бренд?
С активацией все точно, сначала подумал — нерабочая плата.
Для проверки подцепил 3шт 18650 — 3S через плату защиты к повер банку, так вот вылезли непонятки. — ПБ то запускается — то нет (плата защиты отключает источик питания (3шт 18650). Напрямую (без платы) ПБ запускается. Надеюсь на полной батарее 18шт 18650 с запуском проблем не будет.
Я таких мест не знаю. Другое дело удобней, когда за собой провод не тянется, проще работать, а тут уже 50/50.
Вот к примеру, надо мне фанеру к полу пришурупить в комнате — проводной в этом плане лучше, поскольку аккумуляторный разрядится раньше, чем все закручу. А вот камеру к потолку прикрутить удобней на батарее, и то не всегда, проводной шуруповерт легче и иногда этот фактор важнее, чем наличие шнура.
К чему я первый пост написал, к тому, что лучше иметь и проводной и без шуруповерт, чем постоянно покупать новые аккумы.
Даже, если есть розетка, я работаю шуриком, потому-что
гипсокартон крутить — аналогично.
для того у аккумулятоных шуриков два акума в комплекте. пока один работает — второй заряжается. и заряжается типично быстрее чем садится, как ни странно ;)
насчет аккумуляторных перфов и болгарок — согласен, очень дороги. при этом — теряется универсальность. в том смысле что для перфа акум бы помощнее/поемче/повысоковольтнее. для шурика — наоборот, полегче, а емкость не так важна. отсюда — опять несколько зярядных…
Сетевая болгарка и циркулярка конечно мощнее будет, но для работы этих вполне хватает. Шуруповерты не сильно тяжелые с такими аккумами, мощи у них дофига.
Я доволен инструментом)
Доставка 16-17 кг из Штатов может выйти и дороже 100 баксов :)
Использовал купон на 20%, думал получить солидную скидку, но скидку дали всего 100$.
В итоге вышло около 1100$ в доставкой, брал летом когда еще курс был нормальный. Сейчас радуюсь, что успел вовремя)
Я тоже пытаюсь переделать шурик Hitachi DS12DVF3 12В. Поставил 4 банки 18650 из АКБ ноутбука и плату защиты. При пуске шурика очень часто плата уходит в защиту по току (особенно на реверсе), если плавно давить на кнопку пуска, то нормально. Так же плата уходит в защиту на трещотке. Знающие люди (вот тут) посоветовали обойти защиту путем перепайки минусового провода с P- на B- стало веселее, но защиты по току нет. Ну и заряжается аккумулятор через эту плату очень странно — до 15.3 вольт всего, а дальше не хочет. Заказал DC-DC StepDown платки — буду оригинальную зарядку переделывать. Ну iMax тоже заказал — нужно аккумы проверить.
Я на 14-вольтовый шурик такую плату использовал ebay.com/itm/221197492067
У меня при измерении на входе платы 31 вольт, на батарее плавное нарастание. Полный заряд за 35-40 минут. Жаль, что без индикации. Но, если нет перезаряда- то не страшно. На Фит'е, например, при зарядке горит красный диод, как зарядится- просто тухнет, а должен загораться зеленый))
но их там два, вроде
Тогда Вам только замена(ремонт) платы, или вообще ее убрать и купить новую зарядку. Но не аймакс, у китайцев есть значительно дешевле(хотя на 4S тоже дороговато)- заряжает по цепям балансировки, но ток там небольшой, поэтому заряжаться будет дольше. И защиты при работе никакой не будет, а это не дело.
Только менять, или убирать плату защиты. А с продом не консультировались? Может чего умного скажет.
Пришлось найти кусок дерева потолще и сверло побольше. Сверло было по металлу, поэтому даже под давление не входило в дерево, хотя бока режут хорошо.
Специально для вас сделал видео.
Пока не придумал как еще можно нагрузить шуруповерт, перья большого диаметра я сейчас точно не найду :)
С виду по компонентам они одинаковые.
Плату защиты использовали вот такую.
В результате получили такие же симптомы, как и у вас. Плата блокировалась при резком нажатии на кнопку, если плавно нажимать, то никаких проблем.
Пытались замерить ток: в пике около 15А, на холостом ходу при максимальная оборотах — 5А. Не ясно только какой ток при резком нажатии на кнопку, плата слишком быстро блокирует.
Только печально другое: пытались блокировать рукой патрон, защита на плате не срабатывала, но почувствовали паленый запах. Оказалось сгорели ключи на плате. Плата выдает ~12В, но при попытке зарядки/разрядки ничего не происходит.
Сгоревшие нижние ключи (еще прожгли термоусадку):
«Дело обстоит так: есть три цепи защиты от переразряда. Первые две связаны с контролем напряжения на шунте. Время срабатывания по одной из этих цепей задаётся внешним конденсатором, подключенным к ножке 5. В штатном варианте он мал и, похоже, обеспечивает задержку около 10милисек. Я его увеличил, напаяв сверху внахлёст конденсатор 1мкФ (0603), задержка при этом будет не менее 0,1сек.
Но это не всё. Надо очень тщательно пропаять резисторы шунта, конденсатор питания (у меня стоит большой, не помню, возможно я его поставил сам, а может так и было) и ноги ключей. Поверхностный монтаж на таких токах (десятки ампер) работает плохо и те милиОмы, которые эти пайки добавляют к шунту в 5 милиОм сильно сказываются. Это видно и на осциллографе и явно проявляется в жизни. Я думаю, что увеличенное сопротивление шунта уменьшает пусковой ток, мотор просто не успевает разогнаться до срабатывания защиты.
Можно работать и без этого резистора и, следовательно, без защиты по первой цепи. Для этого надо минус мотора подключить прямо к минусу батареи. при этом токовая защита будет работать по падению напряжения на полевиках. Она, по осциллограмме, не такая заморочная.
Да ещё и защита по падению напряжения срабатывает при большом токе. Это хорошо проявляется при использовании ноутбучных батарей. Их в таких мощных агрегатах использовать, как оказалось, нельзя. Очень высокое внутреннее сопротивление. „
Смотрите в описании: Защита от перезаряда, от переразряда, от короткого замыкания и балансировка, желательно. Можете использовать плату зарядки из этой темы, или любой источник питания 12 вольт с ограничение тока 1-3 ампера.
А от пятивольтового адаптера с разъемом USB запросто, только плату для зарядки надо использовать уже повышающую(Step-Up) www.ebay.com/sch/i.html?_from=R40&_trksid=p2050601.m570.l1313&_nkw=DC-DC+step-up+3A&_sacat=0
Выходной ток: 2,5 A (MAX).
По поводу платы защиты, не могу найти плату с балансировкой :( Нашел на бенгуде вот такую штуку banggood.com/ru/Wholesale-WLtoys-V912-V913-V915-RC-Helicopter-Spare-Parts-Balance-Box-p-67116.html мне кажется она как раз к вышеуказанному мной аккумулятору должна подойти, правда не могу найти в характеристиках какое питание ей нужно, да и с защитой аккумулятора от переразряда все равно что-то решать надо.
А по ссылке на бенгуд- Это зарядка для батареи 2S с балансировкой через балансировочный разъем батареи(судя по корявому описанию) То есть зарядное Вы уже нашли. А для контроля глубокой разрядки можете использовать такие девайсы www.ebay.com/sch/i.html?_from=R40&_trksid=p2050601.m570.l1313.TR0.TRC0.H0&_nkw=Low+Voltage+Buzzer+Indicator+Alarm+Dual+Speakers+for+2S%2F3S%2F4S+Li-Po+Battery+LS4G&_sacat=0 www.ebay.com/sch/i.html?_from=R40&_trksid=p2050601.m570.l1313&_nkw=1-8S+Lipo%2FLi-ion%2FFe+Battery+Voltage+2IN1+Tester+Low+Voltage+Buzzer+Alarm+SR&_sacat=0 Их многие используют на форумах diyprojector.info/forum/topic/4810-vosstanovlenie-akkumuljatora-shurupoverta-bosch-psr12/page__st__460 www.forumhouse.ru/threads/89785/page-72. И никаких плат защиты не ставят)) Кстати, почитайте… весьма полезно
diyprojector.info/forum/topic/4810-vosstanovlenie-akkumuljatora-shurupoverta-bosch-psr12/page__st__100
www.forumhouse.ru/threads/89785/page-71
И не забывайте, что в процессе экспериментов литиевый аккумулятор может загореться, или взорваться))) LiFePO защищен от этого(вроде)
шурик лежит мертвым, прочитал пост, поставил плюсы, включая личку… а то, что шурик будет лежать мертвым, ну пусть лежит ))
На примере липольки, которую я покупал:
Международный склад
$11.70 + доставка $38.37
Европейский склад
$12.50 + доставка $2.53
Российский склад
$15.13 + доставка $19.71
Но ситуация постоянно меняется. В прошлый раз с мжд склада была недорогая доставка (около 5 баксов вроде), сейчас ее нет, доставка из российского склада была около $7.
В мжд и российском разделе они скрывают европейский склад, наверно чтобы заказывали с российского подороже и с меньшими проблемами для них. Но пока это обходится. Можно в конфигураторе сразу выбрать европейский склад.
Стоимость доставки зависит от веса. Больше 200 г будет другая цена, после 300 еще выше и т.д.
какую плату купить для 5 шт лития для эйнхеля-шуруповерта?
или https://aliexpress.com/item/item/Free-Shipping-5S-10A-18V-BMS-PCM-PCB-18-5V-for-Li-ion-18v-Rechargeable-Battery/2041160373.html, если не сдохнет
Пробовал запускать шурик от 3.7 В (один акк) — слишком медленно, а вот от 7.4 (два акка) уже норм. Надеюсь, моторчик выдержит :)
18650 не влезет, 18500 получится 4 шт. (2S2P)? Нужно померить…
Думал сделать как в примере по ссылке, вот только 6 аккумов получаются почти 900 руб. Дешевле найти не получилось, на али и ебее вообще мало незащищенных аккумов продают. Да и плату автор модернизировал, мне бы желательно готовую найти ;)
hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=35845 — аккумулятор
+
ebay.com/itm/200967072901 — система контроля разряда (заряда при желании) плата показывает напряжение общее и отдельно каждого аккумулятора, как снизиться меньше или повыситься больше положенного пищит. подключаеться к разьему баласта (для зарядок типа имакс)
Alarm set value range:OFF~2.7~3.8V
+
заряжаю имаксом
собрал, работает, единственное только пока что нет необходимости… (когда нужна была все руки не доходили…
p.s: покупал при курсе доллара 32 /33 рубля. колличество полных циклов пока 0… собрал не так давно… испытывать пока не на чем…
Я еще потестирую эту плату зарядки на бОльшие токи и заодно покручу Battery Capacity во время зарядки. Можно разберусь что к чему.
Похоже, что регулировка происходит относительно регулировки максимального тока (регулятор ближе к выходу), поэтому она такая непонятная, настраивать её нужно в последнюю очередь. Но для зарядки имеет смысл выкрутить регулятор до упора против часовой стрелки (до щелчка и чуть обратно,… механика там дурацкая), чтобы отсечка происходила на минимальном токе. Минимальный ток, на который я смог настроиться при выходном токе 500 мА — 20 мА. Хотелось бы поменьше, но и так сойдёт, индикатор гаснет при зарядке до 16,2-16,3 В при установленном максимуме 16,4 В.
Ну и если всё работает, то лучше не трогать :-)
Схема, если кому интересно. Средний регулятор — SW2.
Прошу помощи у тех, кто может быть, уже решал подобную проблему: мне нужно что-то вроде одноплатного модуля ИБП для 5 В потребителя, но для LiPo батарей. Я смотрю на ebay.com/itm/400665520672, но, ксожалению, не до конца уверен, что это именно то, что требуется. Потребитель — USB-3G роутер вроде MR3020, питается от микроUSB, до 1А. Хочется что-то маленькое и способное, желательно сразу с разъёмом. Гуглёж производился, хочется увидеть хоть один реальный отзыв в такой же ситуации.
Если вкратце — напишите, если кто-то делал из обычного минироутера автономный с зарядом по microUSB, но на LiPoвых батарейках
14 вольт 4S LiPo
Можно вместо полимера использовать ион, если разрядныетоки позволяют.
Только ими и пользуюсь. Экономика должна быть экономной))) Правда, иногда(для хитачи, например), приходится добавлять индикацию окончания заряда для лития, штатная не отрабатывает. Слаботочная релюшка с резистором.
По деньгам- вопрос сложный, да и по размерам «призмы» иногда легче разместить в батарейном контейнере, а иногда проще 18650. Но 18650(26650) повредить значительно сложнее, чем липошный «бутерброд»
Несколько месяцев назад купил макиту на Li. Но какая-то хлипкая, жалко его для серьезной работы.
А вот Hitachi DS 12DVF3, переделанная на литий, скручивает и рвет пополам шурупы, которые туго идут в кирпич)) Может шурупы такие? Хотя на никеле, в таких случаях, шурик тупо останавливался…
P.S. Забыл добавить, батареи ICR18650-22F
На шурик не подойдет
Пойдёт, но крутит заметно слабее липольки. Возможно, греться будет при длительных нагрузках. Несколько шурупчиков иногда прикрутить хватит.
При нагрузке эти слаботочные банки будут проседать по напряжению, поэтому можно попробовать поставить все 4, но я бы попробовал сначала на трёх, и потом бы добавил, если совсем слабо.
Вы будете добавлять напряжение, но тока для шуруповерта хватать не будет. По напряжению для 12 вольт хватит и 3-х банок. Для увеличения тока надо ставить хотя бы по 2(а лучше по 3) банки в параллель и эти двойки(тройки) соединять последовательно по схеме 3S2P(3P)/ Только вот куда Вы запихнете такое количество банок?
Кстати, а емкость Вы не меряли?
Заклинивал инструмент руками, держал несколько секунд. Никакого нагрева не заметил. Думаю, если неторопливо закручивать по одному шурупчику за раз, греться не будет. Но наверняка сдохнет быстро, это да, но это халява, не жалко. У меня банки настолько старые и отстойные, что даже в фонарики их не поставишь.
Банок у автора вопроса всего 4, тему про параллель не стал трогать.
Ёмкость маленькая получилась. Но и исходный материал соответствующий. Аккуратно измерял год назад, минимальная банка была 700 мА*ч. Всю сборку сегодня протестил на кривой подделке имакса, выдал около 400.
Вот такая страшилища :-)
Проверял на FIT'е(14.4v) зеленые самсунги(или не самсунги? Но точно-зеленые:)). Крутили хреновато и через пару минут почти закипели. А после остывания емкость упала на 400 мах, примерно.
Зато теперь сам FIT кипит от липо… с легким дымком при клине)))
Сначала мощность нормальная, никаких проблем нет. Потом батареи разогреваются, внешне не сильно, но внутри наверняка сильнее, мощность падает. Даю немного остыть, и мощность снова возрастает, хватает ещё на немного. Остужать надо дольше, после пары минут батареи всё ещё тёплые.
Очень большая разница между закручиванием обычных чёрных саморезов и толстых жёлтых (даже в дырки от чёрных). Если первых без существенного падения мощности, но с небольшим нагревом, удалось закрутить и открутить штук 10, но толстеньких смог закрутить только 2 и половину третьего, потом застрял. Толстые крутил первыми, тонкие после получасового отдыха.
Мой испытательный полигон:
Это так, для общего развития. И для моего тоже, в первую очередь)) Поэтому я больше не буду извращаться с литий-ионом 1(2)С
Прошу помощи, т.к продавец оказался не компетентен. Подскажите, пожалуйста, что это за плата
https://aliexpress.com/item/item/Hot-Sale-12-6V-8A-W-Balance-Li-ion-Lithium-18650-Battery-BMS-PCB-Protection-Board/32595691934.html
Если это плата зарядки, то какое входное напряжение требуется подать на её вход?
Она как раз отвечает за понижение напряжения с БП и уменьшение тока к моменту окончания зарядки лития.
А питать всё это желательно БП выдающим не менее 15В
Вопрос: Можно ли оставлять аккумулятор в зарядке? Ведь ток падает, а напряжение не отключается с этими платами! Вредит ли это аккумулятору, ведь в штатных инструкциях написано, что не отставлять в зарядном устройстве аккумулятор после зарядки?
Так же как телефон может лежать на зарядке хоть целый день.
Сначала померить бы токи, т.к. на 12В шуруповертах токи будут больше, чем на 14.4В и плата защиты может не справиться.
Банально будет отключать нагрузку, или даже ключи сгорят.
Почитал тут много, пришёл к выводу что ребята тут толковые, помогите поменять Ni-Cd на Li-Ion, так же переделать зарядные или сотворить новые.
Для краткости напишу так:
'1о'. Отвёртка, батарея состоит из Ni-Cd 1.2в, 600 mAh — 3 шт
'2о'. Отвёртка, батарея состоит из Ni-Cd 1.2в, 600 mAh — 4 шт
'3ш'. Шурупай, батарея состоит из Ni-Cd 1.2в, SC 1200 mAh — 15 шт
Соответственно все акумы прицеплены последовательно.
Хочу сделать в '1о' 3 лития параллельно, это чётко получается: 1.2в*3= 3.6в Ni-Cd это как раз 3.7в Li-Ion, но уже не 600 mAh, а столько, какие будут Li-Ion*3 mAh. Думаю это должно быть круто.
В '2о' сложнее: там 1.2в*4=4.8в, Li-Ion 3.7в. Возможно будет крутить слабже, но ёмкость 4х литиевых должна перекрыть этот недостаток (наверное). По крайней мере другого варианта переделки я не смог придумать, идеям и советам буду рад.
Теперь самое интересное: '3ш' переделок видел очень много, все почти противоречат друг другу (предлагают плату для сборки, другие показывают фото сгоревших этих плат, еще кучу всего, даже тут море споров по одним и тем же вопросам). Тут получается так 1.2в*15=18в Ni-Cd меняем на (3.7в*5=18.5в Li-Ion )*2 — получаем увеличенный объем, места в батарее хватает. Зарядное устройство копия как в переделке этого поста.
Теперь самое главное, к чему я это всё расписывал, кто понимает и реально может помочь, надеюсь на вас:
'1о' какую плату что бы все защиты на ней были (перезаряд/разряд/нагрев КЗ и что там еще должно быть) надо купить? Зарядное нужно переделывать? Ели да, то что для этого нужно?
'2о' все вопросы те же, что и в '1о', возможно идея и совет переделать по другому. Зарятное планирую от '1о' использовать, если переделка нужна.
'2ш' какие параметры платы должны быть для 10 Li-Ion бочек, прицепленных по схеме 5 последовательно, и каждая из них, запараллелена с такой же? И какая плата ставится в коробочу самого зарядного устройства, в которой 3 светодиода? Или возможно уже какие то другие есть? Прогресс всё же не стоит на месте…
Если возможно в ответ прицепить ссылку на все нужные платы, буду очень признателен :)
Купил две платки БМС черные YH11047a, на 4s (они и на 3s бывают). Сборка на 4шт. 18650 была. Подключил все точно по схеме- разряд есть, заряда нет. Продавцу задал вопрос, но без толку. Проверил 2 плату — то же самое. Бился пару дней, с перерывами. Оказалось, батарея разбаллансирована была настолько, что БМС запрещала заряд (более 4,2В)! Подравнял вручную, все заработало.Плата YH11047a не баллансирует сама, только защищает.
Rupiro - 1. 3 лития только 14500 влезут. они хилые, обычно 600мАч. Уж лучше и проще 1 шт. 18650 поставить, на 3-3,5 Ач.
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
