Мелкие индикаторы заряда 1S и 2S аккумуляторов

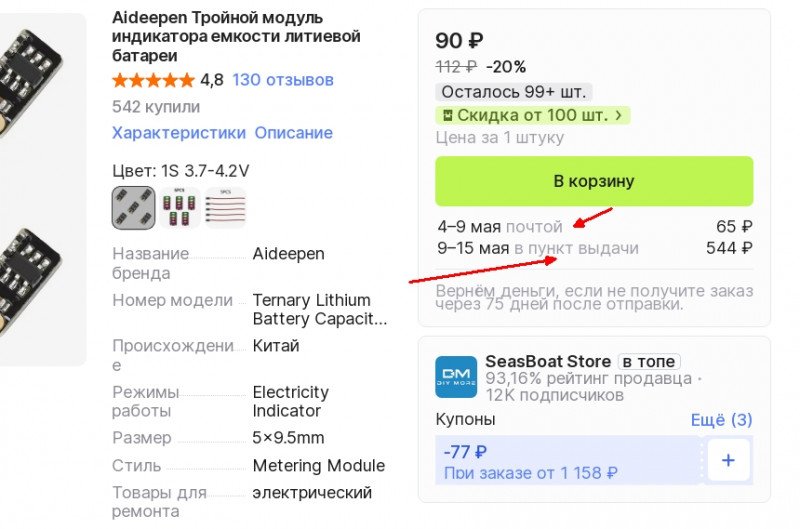

В конце 2025 года я тестировал небольшие индикаторы и думал, что они миниатюрные, пока не наткнулся на эту мелкоту. На превью не кликбейт, на моих пальцах плата выглядит еще меньше. В магазине где я покупал их уже не продают, но в али есть много аналогичных вариантов и я нашел лот с 1S и 2S модулями на выбор. Отдельным лотом их скорее всего можно купить еще дешевле.

Характеристики

Напряжение: 3,7 ~ 4,2 В
Индикация 25 %: 3,4 ~ 3,55 В
Индикация 50%:  3,55~3,7 В
Индикация 75%:  3,7~3,87 В
Индикация 100%: 3,874~4,2 В
Компаратор: 4-ходовой
Цвет светодиода: Зеленый|Желтый|Красный
Размер: 5х9,5 мм

Для 2S модуля характеристик не нашел ни у одного продавца, так что будем проверять на практике в ходе тестирования.

Распаковка и внешний вид

Приходят в антистатических пакетиках.

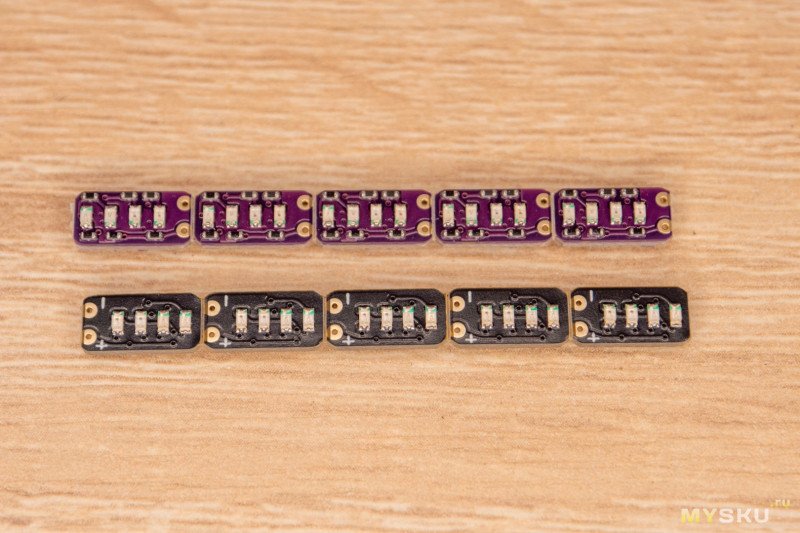

Платы соединены между собой по пять штук, отделяются легко.

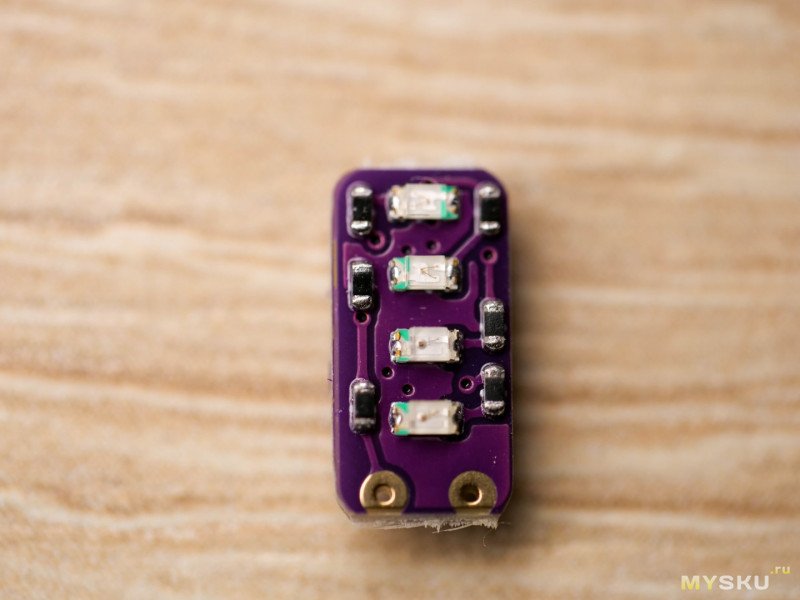

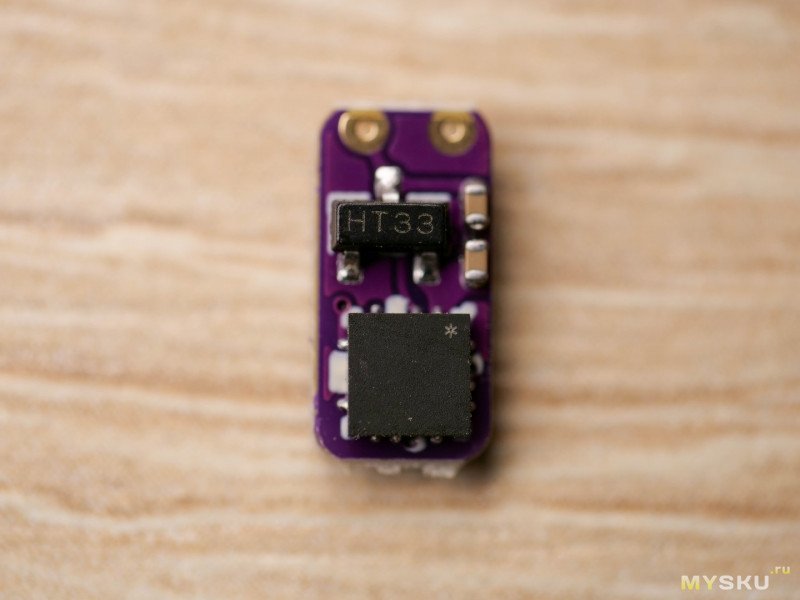

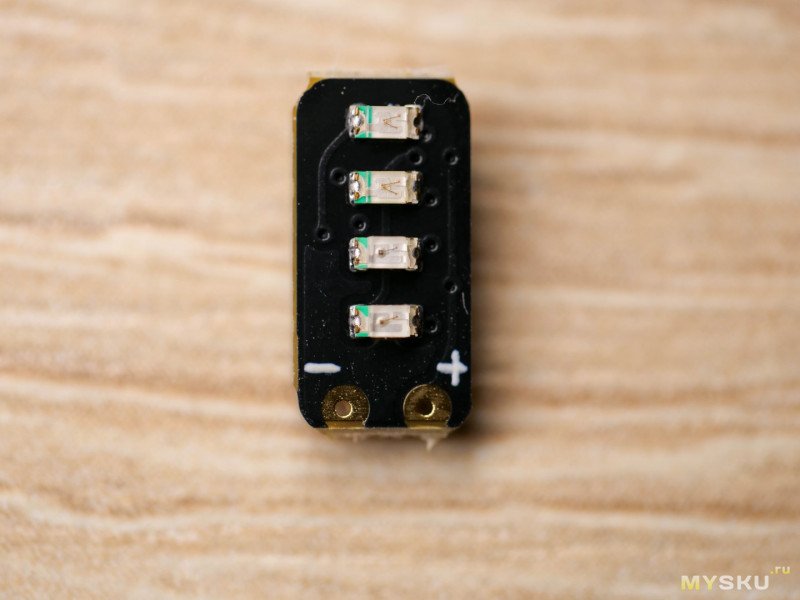

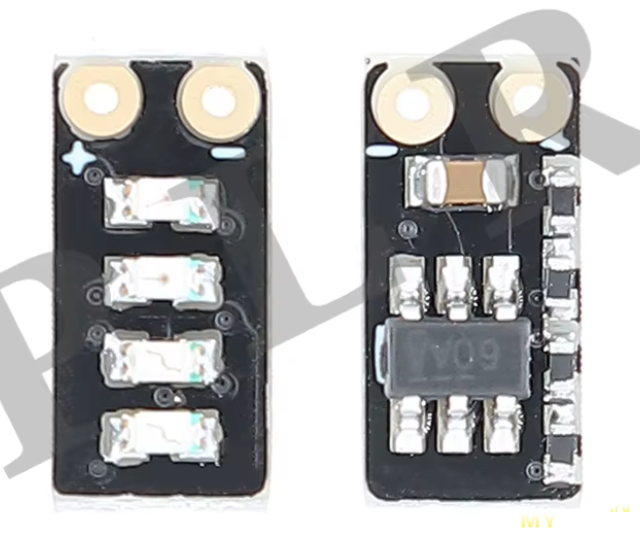

у 1S модуля имеется маркировка полярности.

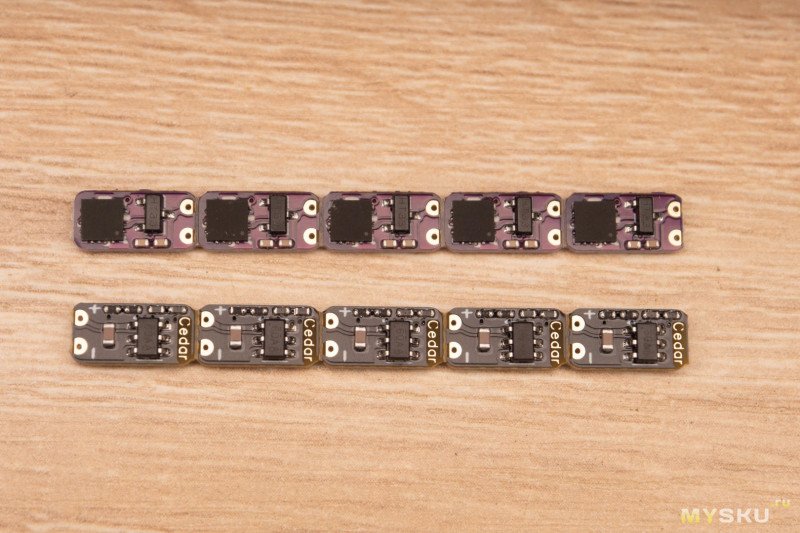

У 2S нет и она отличается от первого модуля, это видно по широкой минусовой дорожке. Вот только при таком размере нужно еще постараться высмотреть данную особенность.

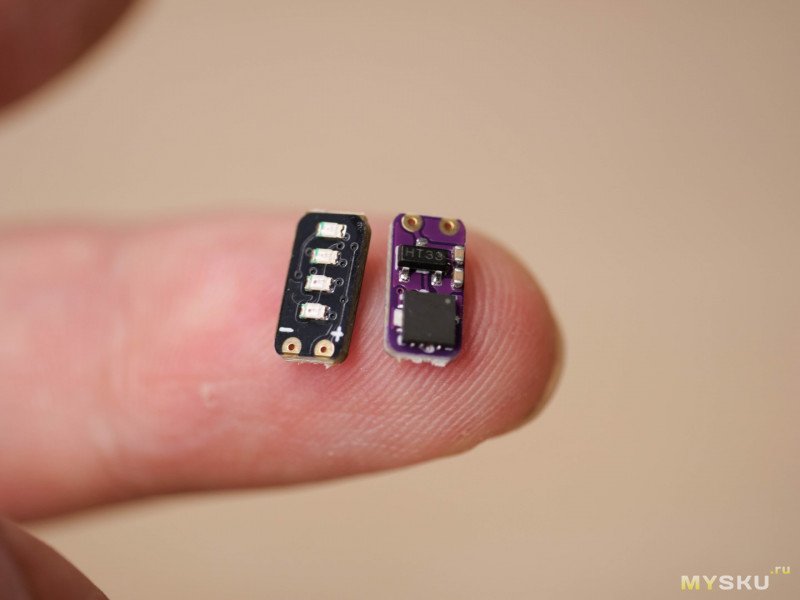

Ну и вот так платы выглядят на указательном пальце. Меньше я еще не видел.

Тестирование 1S модуля

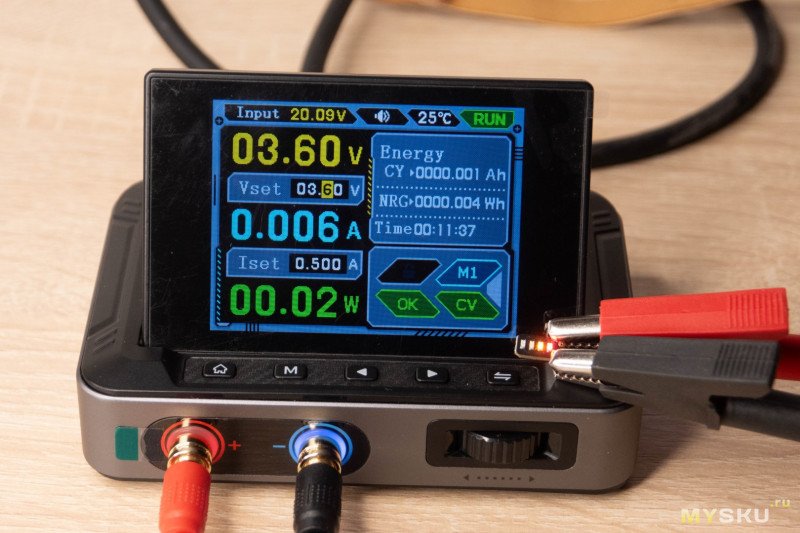

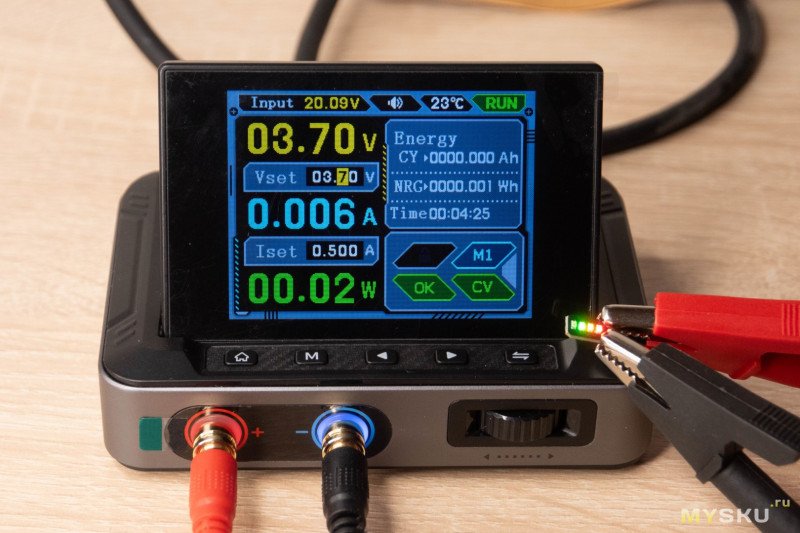

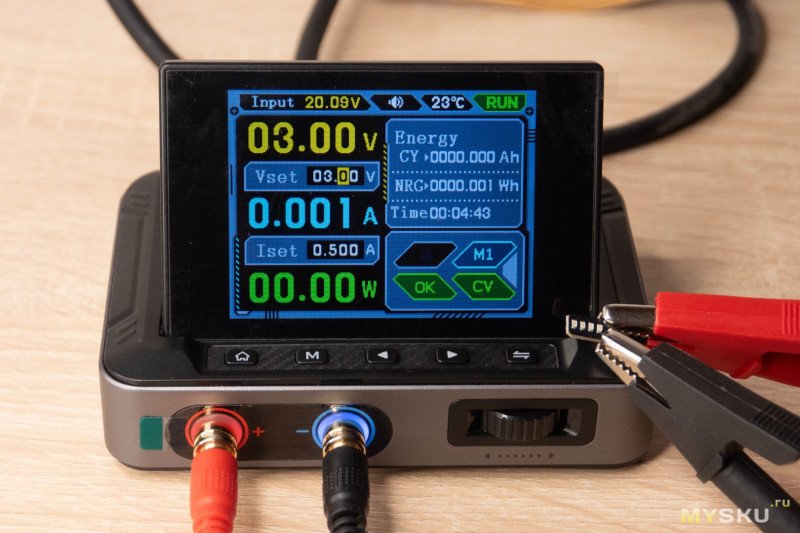

При разряде индикация работает нормально, последний светодиод гаснет при снижении напряжения до 3 Вольт. А вот во время заряда индикации нет до 3.6В, после чего активируется сразу вторая ступень(последнее фото). Это не страшно и в обычных условиях не будет заметно, т.к. литий довольно быстро подхватывает напряжение, но всё же осадочек остался. Потребление составляет от 1мА до 8мА в зависимости от количества активных светодиодов.

Тестирование 2S модуля

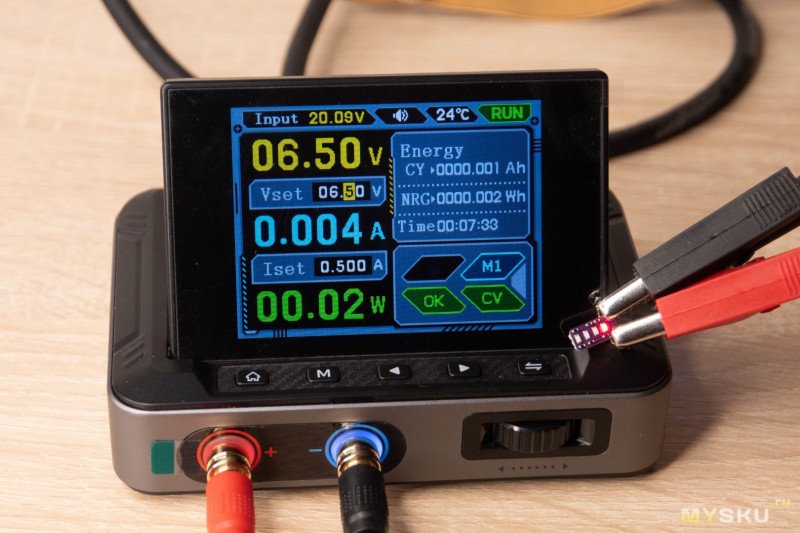

Он ведет себя немного иначе. Из плюсов — при падении напряжения ниже 6.5В, последний красный индикатор начинает мигать, обращая на себя внимание. Из минусов — это продолжается до 2.7В, так что нижняя граница ооочень сильно размыта и сложно понять насколько всё плохо при сильном разряде.

В остальном всё стабильно как при разряде, так и заряде аккумулятора. Потребление составляет от 4мА до 6мА в зависимости от числа активных светодиодов.

Итоги

Диапазоны изменения индикации сходятся с другими имеющимися у меня платами. Но у каждого модуля есть незначительные минусы:

— У 1S при повышении напряжения с низких значений светодиоды активируются только на второй ступени, при снижении всё стабильно.
— У 2S при падении напряжения ниже 6.5В последний индикатор начинает мигать… вплоть до 2.7В, так что сложно оценивать насколько сильно разрядился аккумулятор.

Это не особо критично, т.к. в первом случае всё равно нужно ждать пока шкала заполнится, да и литий довольно быстро восстанавливает напряжение до средних значений если не было глубокого разряда. А во втором контроллер питания не должен будет допустить просадки до слишком низких значений. Я стараюсь всегда их использовать при сборке проектов.

Мне кажется, что модули имеют право на жизнь и точно пригодятся, да и стоят гуманно.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
