Компактный индикатор уровня заряда 1S-4S
- Цена: 70 рублей
- Перейти в магазин
Ранее я уже тестировал небольшой индикатор, но он выпускается под определенную аккумуляторную сборку. Обозреваемый способен работать со сборками 1S-4S, для смены диапазона напряжения нужно спаивать или распаивать перемычки на плате. Так что их можно купить про запас несколько штук и модифицировать по мере необходимости. Под катом покажу ближе плату и проверю работу индикации во всех диапазонах напряжений.
Характеристики
Напряжение питания (до)
1 аккумулятор: 4.2В
2 аккумулятора: 8.4В
3 аккумулятора: 12.6 В
4 аккумулятора: 16,8 В
Потребление в режиме ожидания: 0мА
Максимальный рабочий ток: 6.3 мА (полная индикация 4S сборки)
Размер: 55x13мм
Распаковка и тестирование
Я заказывал горсть модулей и пришли они в пакетике одной платой, от которой я их потом отламывал по «одному». Размер чуть больше, чем у пальчиковой батарейки. С обратной стороны элементов нет.
До активации модуль не потребляет ничего, после нажатия на кнопку загораются до 4 индикаторов, после чего плавно гаснут.
При поднятии напряжения до 2В появляется легкое свечение всех индикаторов, но судя по всему, не все элементы платы при этом работают.
По умолчанию все перемычки спаяны и рабочий диапазон находится на уровне 1S сборки.
При напряжении 3.3В загорается первый диод, при 3.5В второй, третий при 3.7В и четвертый при 3.9В. Я поначалу не посмотрел инструкцию и думал, что модуль сам переключится на нужный диапазон. Зато узнал, что он не сгорает если подать на вход 10В в режиме 1S.
Для переключения на 2S сборку, необходимо распаять первую перемычку в нижней части.
В этом режиме индикаторы загораются при напряжении 6.5/6.9/7.3/7.7 Вольта. Максимальное потребление во время работы составило порядка 2мА.
Распаиваем еще одну перемычку и получаем индикатор для сборки 3S.
Светодиоды «загораются» при напряжении 9.7/10.3/10.9/11.5 Вольта. Максимальное потребление во время работы составило порядка 4мА.
Ну и если выпаять последнюю третью перемычку, переключимся в режим измерения 4S сборок.
Индикаторы подсвечиваются при 12.9/13.7/14.5/15.3 Вольта. Максимальное потребление во время работы составило порядка 5мА.
Итоги
Судя по тестам, индикатор вполне годный, да и ценник гуманный.
В режиме ожидания он ничего не потребляет, а значит можно не переживать за ускоренный разряд устройств, которые пользуются не очень часто.
Диапазоны индикации адекватные, минимальное напряжение составляет порядка 3.3В на банку. На фото не показывал, чтобы не лепить пятое в футаж, но перед полной активацией светодиода имеется полусвечение на предыдущем шаге напряжения. Так что зная значение ступеней, можно определить точное напряжение, например, 3.4В, при котором второй светодиод светится в половину мощности. Вряд ли этой особенностью кто-то будет пользоваться, но она есть.
Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
| +50 |
1797
41
|
| +116 |
2862
94
|
| +32 |
2772
75
|
go.mysku.club/?r=https%3A%2F%2Faliexpress.ru%2Fitem%2F1005005221978387.html&key=ms.ml&ww=105475&s=msab.e1bf475 — и если просто ввожу эту ссылку, также идет «сброс» на главную страницу?
На днях пришлось сделать перевод гирлянды с двух батареек на аккумулятор. И данный модуль к нему напрашивается.
Аккумулятор взял от вейпа, зарядку взял от него же. Добавил BMS, а вот в качестве понижающего DC-DC в оффлайне было только решение на AMS1117 в формате для Andurino (ссылка на описание).
К сожалению, в электронике не разбираюсь, но столкнулся не с критичной проблемой, после понижающего модуля напряжение не 3.3 v, как указано в спецификации, а 2.8 v. Как думаете это проблема модуля или проблема в аккумуляторе?
А какой понижающий преобразователя для моего случая может подойди, или можно не заморачиваться?
Знать бы еще как вычислить какой емкости должен быть резистор.
Имеет смысл сделать несколько заказов по 3шт вместо одного скажем 10шт, это если нужно много. Вещь вроде годная, можно расставить их везде. Кнопку скажем с платы и вынести можно на мгтф в любое место. Я в свое время покупал 1 (одну) штуку рублей за 150, по размеру больше была
рядом с индикацией, а обвязку сместить к краю платы??
Или вообще перенести потроха на обратную сторону…

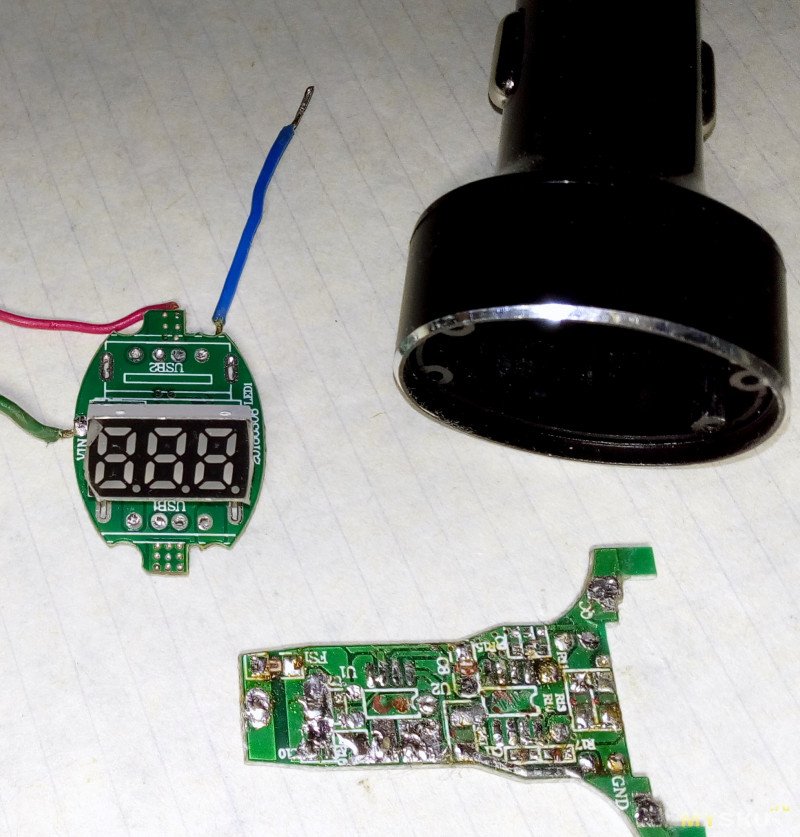

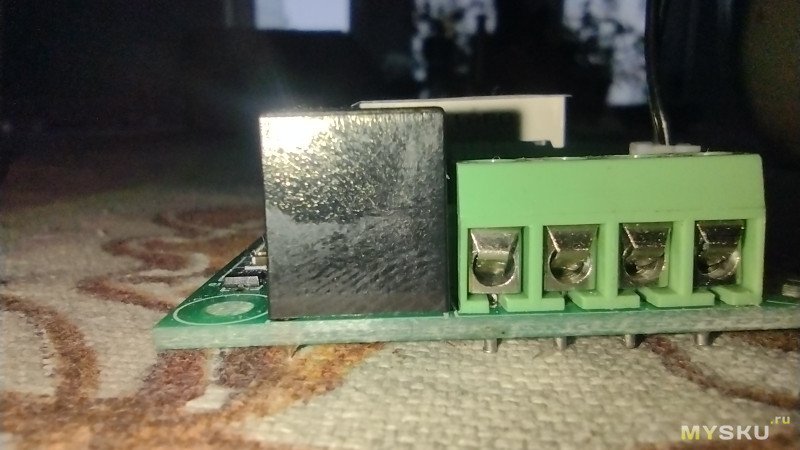

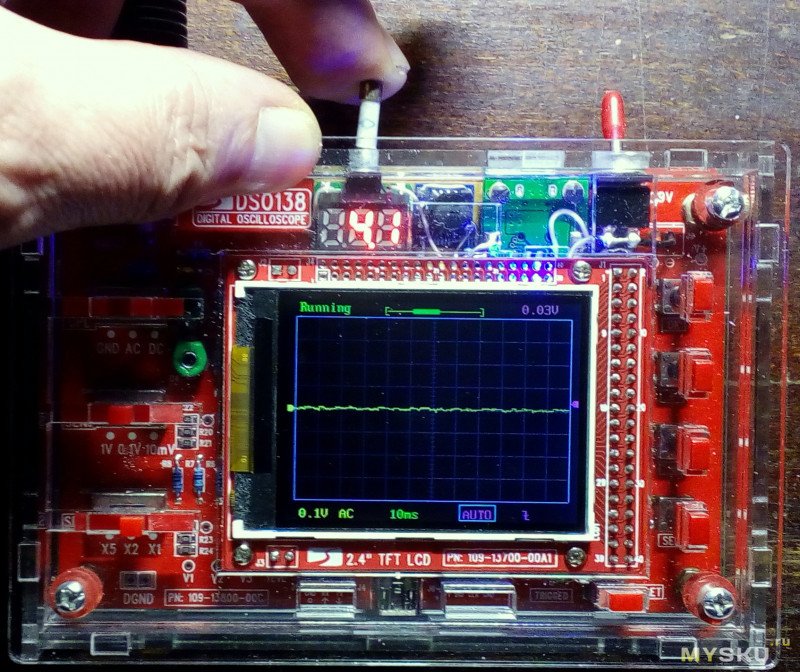

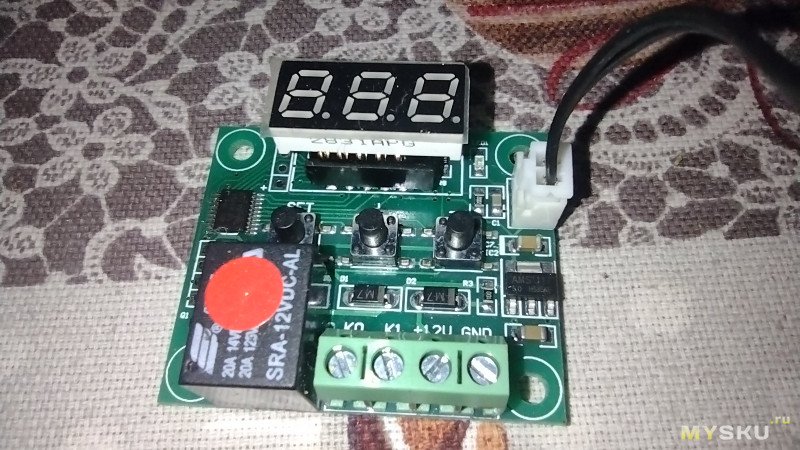

Как запаивать реле и колодку на 1-сторонней плате при установке THD компонентов со стороны дорожек? Плата 2-стрронняя, но именно в этих местах верхний слой металлизации отсутствует.
4 точки пайки реле (из них 2 силовых), 4 силовые точки пайки колодки, 2 точки датчик Т. Плюс изолировать всю эту хвостятину нужно — прямые выводы с намотанными на них проводами неудобно нормально изолировать. Внутри корпуса реле и колодку нужно подкреплять, чтобы исключить мех повреждения проводов от болтанки перегибов и вибротряски (планируется мобильное устройство)
Против: 11 точек пайки индикатора слабого тока, и никакой проблемы с виброустойчивостью и болтанкой. Ну да, для ремонта плату скинуть (4винта, хотя у меня на двух)

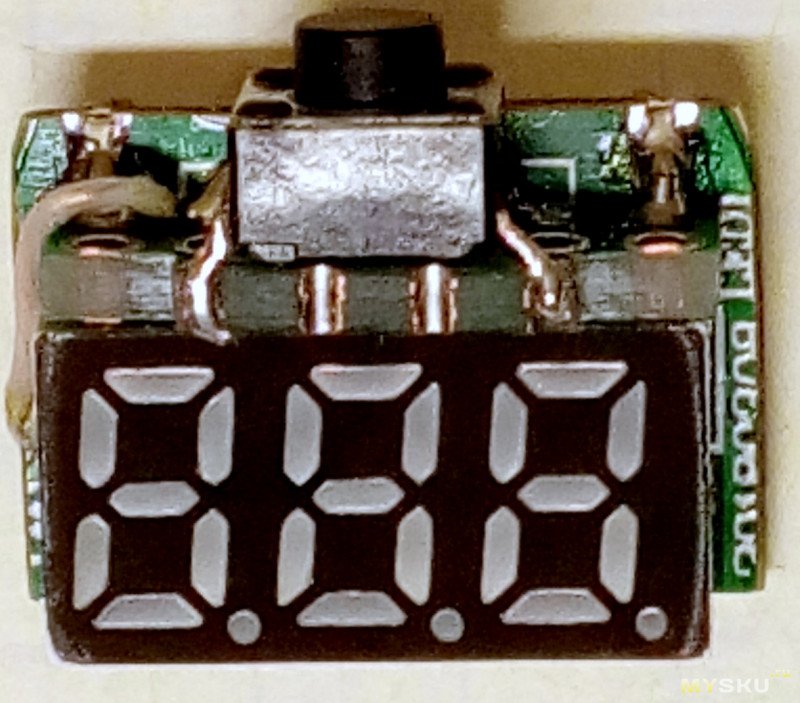

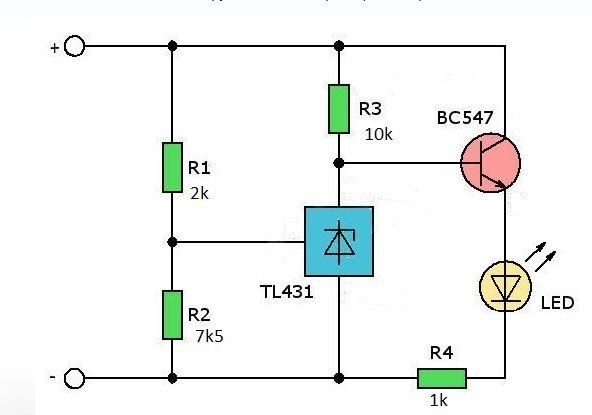

Попробовал на TL431 + транзистор, всё работает как надо, но жрёт почти 1 мА, что явно многовато. Ниже 0.7 мА 431 работает нестабильно. Хотелось бы ну максимум 200 мкА.

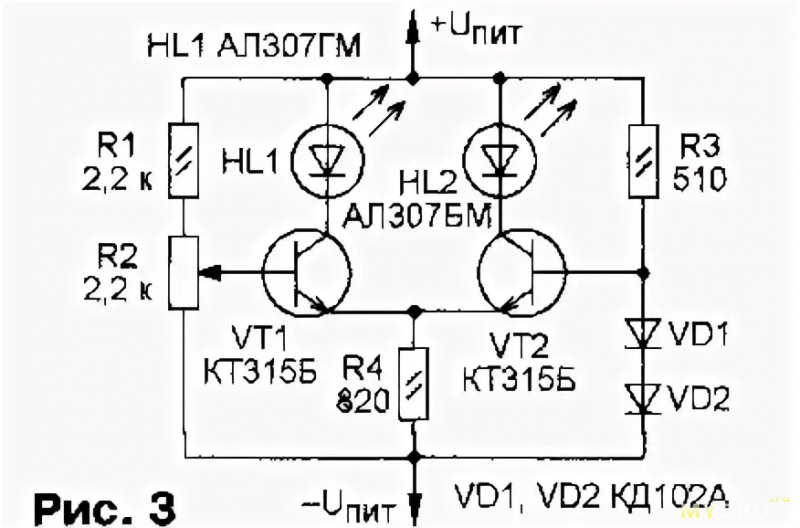

А схему индикатора разряда уже лет 20 делаю такую rutube.ru/video/cffe03074dd29c920918ff70fb470398/?ysclid=mjmw23phnh283028238
По мере разряда свет плавно перетекает с зеленого на красный. Ставил такую на все свои шурики, сверлилки, фонари. От 2,5 в до 12 в. Размер делаю 1*2 см.
