QIANLI iBridge, тестовая плата сигналов USB-C.

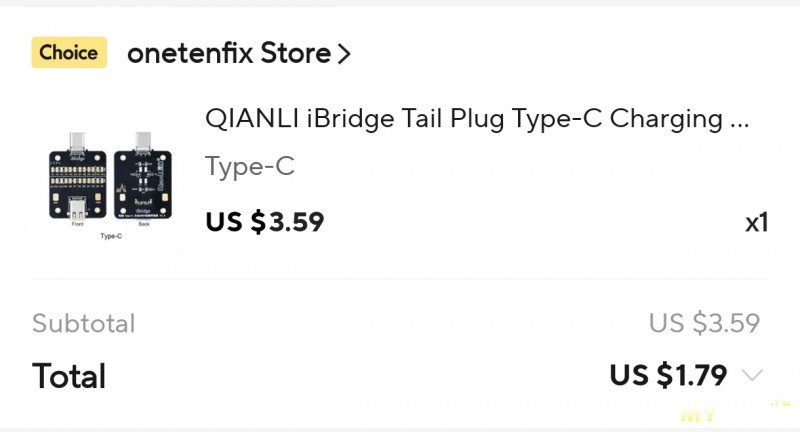

- Цена: 4$
- Перейти в магазин
Это короткий обзор на тестовую переходную плату USB-C. На плате распаяны полные разъемы USB-C папа/мама, а также на плате имеются все тестовые площадки интерфейса USB-C.
Для тех у кого не открывается ссылка.
https://aliexpress.ru/item/1005006438295340.html
На плате нет светодиодов, нет возможности видеть какую либо работу USB порта, единственное назначение платы это подключение к ней осциллографа или мультиметра.
Фотографии
Для полноценного использования платы в моих ремонтах ноутбуков, я отпаял два резистора
с обратной стороны. Резисторы по 5.1кОм были распаяны по сигнальным шинам CC1/CC2
и соответствуют контактам разъема А5/B5
Использую эту плату когда нет точного понимания по каким причинам пропадает зарядка по USB-C в ноутбуках. Платка позволяет прозвонить целостность дорожек от разъема ноутбука до контролера USB. Подключив зарядку к ноутбуку, можно контролировать напряжения на тестовых точкам и понимать что происходит во время зарядки.
Такие вот простые тестовые платы, сильно упрощают жизнь ремонтникам.
P.S.
У продавца так же есть плата с разъемом Lightning.
Для тех у кого не открывается ссылка.
https://aliexpress.ru/item/1005006438295340.html
На плате нет светодиодов, нет возможности видеть какую либо работу USB порта, единственное назначение платы это подключение к ней осциллографа или мультиметра.
Фотографии
Для полноценного использования платы в моих ремонтах ноутбуков, я отпаял два резистора
с обратной стороны. Резисторы по 5.1кОм были распаяны по сигнальным шинам CC1/CC2
и соответствуют контактам разъема А5/B5
Использую эту плату когда нет точного понимания по каким причинам пропадает зарядка по USB-C в ноутбуках. Платка позволяет прозвонить целостность дорожек от разъема ноутбука до контролера USB. Подключив зарядку к ноутбуку, можно контролировать напряжения на тестовых точкам и понимать что происходит во время зарядки.
Такие вот простые тестовые платы, сильно упрощают жизнь ремонтникам.
P.S.
У продавца так же есть плата с разъемом Lightning.
