Т-образная клемма для соединения проводов
- Цена: 226р/5шт
- Перейти в магазин
В раздумьях как подключить гирлянду линейных светильников на чердаке попались вот такие проходные клеммы.
Обещано 10А и одновременно провод в 0.35-0.75мм^2.
Размеры:
Вид
Разбирается поддеванием защелок тонким шлицом:
На пластиковой крышке есть выступы, которые должны затолкать провод в клеммы:
Сечение перемычки 0.25*1.3~0.3мм^2, судя по цвету из латуни (немагнитные), видно некоторое заострение для прорезания изоляции:

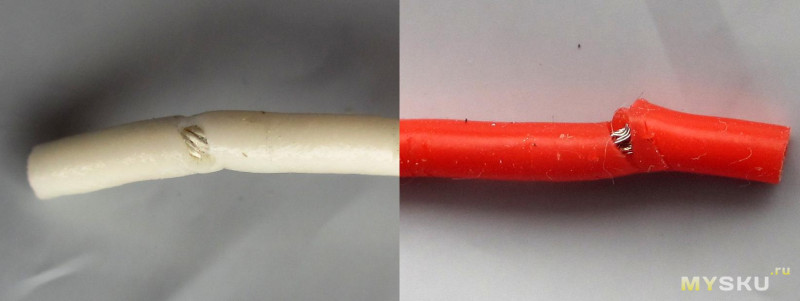

Последствия установки проводов, шввп «2*0.35мм^2», реально ~0.3 (проход и выход), именно с ним смотрел нагрев, в силиконовой изоляции (красный) и старый советский монтажный (белый), контакт достигался во всех случаях:
шввп продавить удалось только отверткой, так же видны перерезанные жилки. Остальные два с трудом, но штатным образом.
Нагрев при токе 2А +2C (вид сверху, на прозрачную крышку), 5А (+15C) и 10A (+50C) (вид снизу, где проходят контакты), причем тут подключен только один провод, вышеозначенный шввп:
при 10А конечно еще не плавится, но оптимизм тут явно чрезмерный, а вот ампер до 2-3 нагрев еще незаметен.
Пример и замер сопротивления:
Что же до практического применения — оно возможно, но монтаж слишком неудобен, что бы этим заниматься в сколь-либо значительном количестве. Вместо ожидаемого «вставил и защелкнул» каждый провод нужно тщательно утрамбовывать дополнительным инструментом.
Обещано 10А и одновременно провод в 0.35-0.75мм^2.
Размеры:
Вид
Разбирается поддеванием защелок тонким шлицом:
На пластиковой крышке есть выступы, которые должны затолкать провод в клеммы:Сечение перемычки 0.25*1.3~0.3мм^2, судя по цвету из латуни (немагнитные), видно некоторое заострение для прорезания изоляции: |  |
Последствия установки проводов, шввп «2*0.35мм^2», реально ~0.3 (проход и выход), именно с ним смотрел нагрев, в силиконовой изоляции (красный) и старый советский монтажный (белый), контакт достигался во всех случаях:
шввп продавить удалось только отверткой, так же видны перерезанные жилки. Остальные два с трудом, но штатным образом.Нагрев при токе 2А +2C (вид сверху, на прозрачную крышку), 5А (+15C) и 10A (+50C) (вид снизу, где проходят контакты), причем тут подключен только один провод, вышеозначенный шввп:
при 10А конечно еще не плавится, но оптимизм тут явно чрезмерный, а вот ампер до 2-3 нагрев еще незаметен.Пример и замер сопротивления:
Что же до практического применения — оно возможно, но монтаж слишком неудобен, что бы этим заниматься в сколь-либо значительном количестве. Вместо ожидаемого «вставил и защелкнул» каждый провод нужно тщательно утрамбовывать дополнительным инструментом.
Самые обсуждаемые обзоры
| +66 |
3268
32
|
усистарайся. корпус можно раздавить, но не проколотьвозможно заточка так себе, с другой стороны она должна не разрезать жилки.
Магистральные — ПуГВ 1мм^2, ответвления — ПВАМ 0.75мм2.
Отличная штука, пластик прочный, зажимал пассатижами, усилие значительное, но все целое, не помялось, не сломалось. 1мм2 великоват, лучше 0.75.
На небольшие токи рекомендую — быстро, просто и аккуратно.
Некоторые жилы просто рвутся же.
протолкнуть туда одножильный заявленных сечений имхо будет непросто и одноразово.
Очень быстро стало ясно, что это плохой вариант.
Мало того, что часто повреждаются отдельные жилы, снижая сечение провода.
Так ещё это всё ненадолго — контакт со временем ослабляется, и теряется.
И это я для слаботочки использовал,
На сетевое напряжение такие точно не стоит ставить.
При этом ценник не особо то отличается от вагоподобных вариантов.
Где хотя бы идёт нормальный подпружиненный прижим.
Пысы, минус не мой
В приципе, для подключения до 5 метров ленты 9,6 Вт/м — по току проходит
Используйте по назначению! Да прибудет с вами сила (тока)!
указанные ~50Вт ленты — это порядка 4А. что уже многовато даже для этих клемм, не говоря уж про 28awg.
это ж провод чуть толще чем 3 волосинки.
