Б/У фирменные платы (БП) из Кемерово. Конкретно б/у БП Emerson HRS54-6000 (12V-4,5A). Недорого и сердито. Любителям паяльника и домашних самоделок, нужно/можно брать

Относительно недавно шарился по Озону и попались на глаза эти платы. В принципе не нужны, дома были и есть б/у похожие платы от коммутаторов Cisco. Но увидел местоположение продавца и пришлось брать (земляки). Почти мгновенная доставка и небольшая цена.

Кемерово назвал условно, может и из другого городка моей области. У продавца, в первое время, был хаос с лотами. Один раз пытался задать вопрос — молчит как партизан, больше не делал попыток общаться. Нескольким людям с Муськи скидывал фото, что он присылал.
Люблю компактные платы в готовые корпуса — сначала заказал компактные 12V-3A. Только с третьей попытки приехали платы с фото продавца. И всё это было за очень короткое время между заказами. Ко всем вариантам претензий не имел, но они были разные и разные даже по своему функционалу. Цена за них была около 160-180руб с доставкой.

Первая попытка покупки — приехала просто б/у плата/БП 12V-3A. Назвал любимой платой, по причине того, что подходит в обычные китайские КОРПУСА с волной.

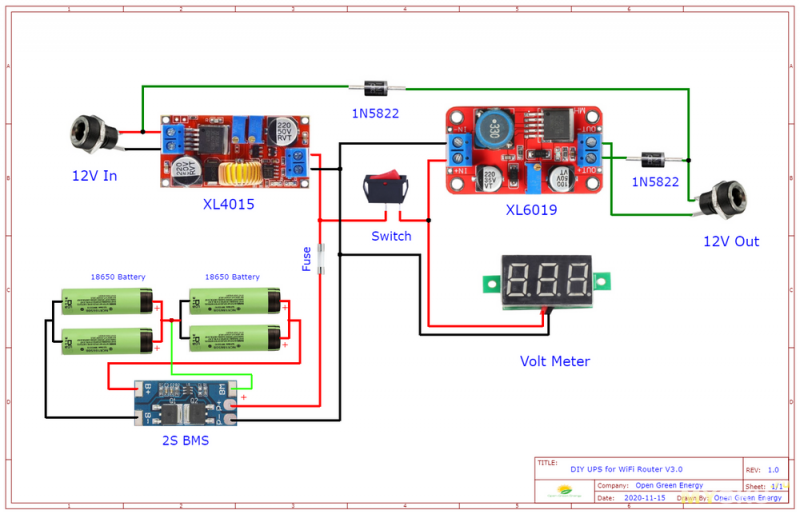

Вторая попытка покупки — плата/БП 12V-3A + на плате клеммы для подключения аккумулятора.

Третья попытка покупки — наконец приехала плата/БП 12V-3A с фото продавца.


Возвращаемся к нашему б/у БП-плате. Через 1-2 недели заказал крайний вариант относительно небольшой б/у платы 12V-4,5А. Хотел взять и компактную ПЛАТУ/БП 12V-2A, но так и не заказал.
Вроде всё там устраивает, фирменная вещь. Но у меня в голове сидит отрицательное мнение о материале самой платы. По фото там Гетинакс — у меня представление о гетинаксе, как о почти одноразовой вещи для домашней пайки. Но возможно, что в фирменном гетинаксе, всё нормально и нет больших проблем при повторных пайках на плате.

С первой попытки приехала плата с фото продавца.
По факту этот БП/плата от фирменных «корпоративных» коммутаторов.
Сразу скажу главные моменты — они все одного габарита/размера. Возможно это задаётся стандартом. Одинаковые крепёжные отверстия. Их будет отличать только одно — разные штекера для подключения в плату коммутаторов, в зависимости от производителя самого коммутатора.

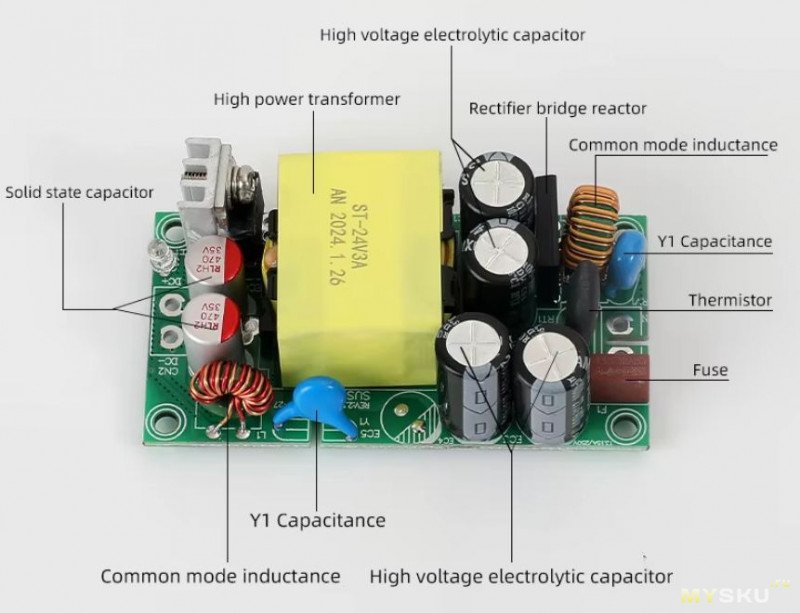

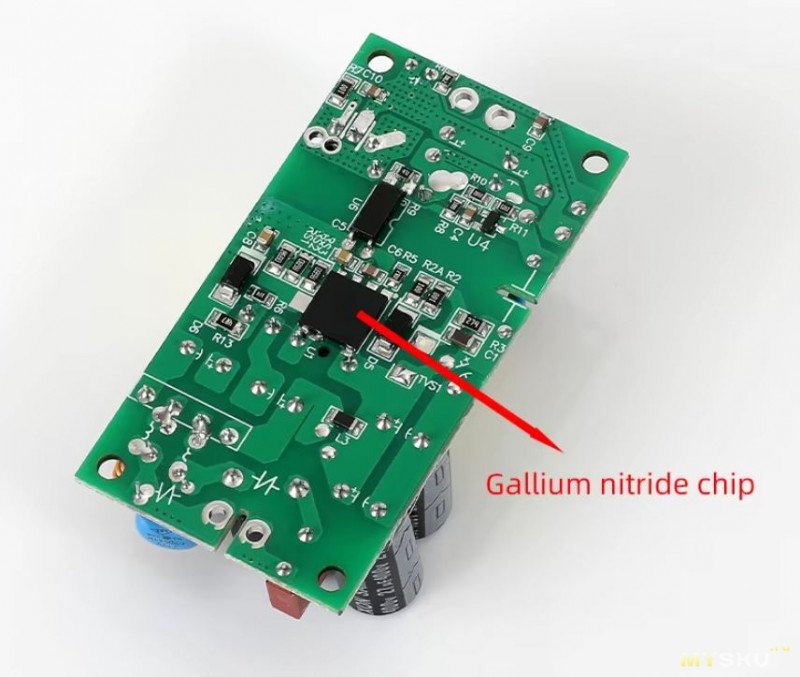

В ЭТОМ ОБЗОРЕ уже смотрели такую новую плату. Там есть и фото родных б/у БП от коммутаторов Cisco.

Заказал две б/у платы — приехали в разном состоянии.
Одна плата была относительно пыльная, другая почти чистая. Мой порядок работы с б/у БП после получения — сразу беру кисточку+пылесос и вообще все платы привожу в нормальный вид.

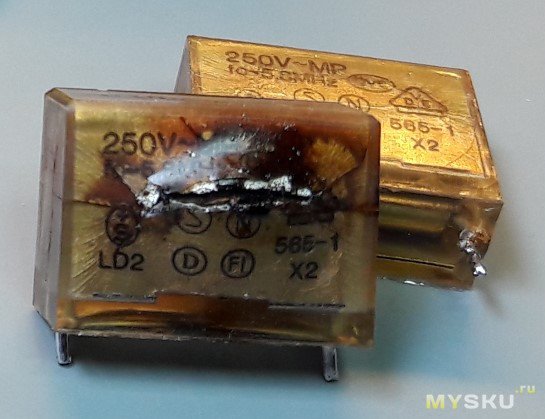

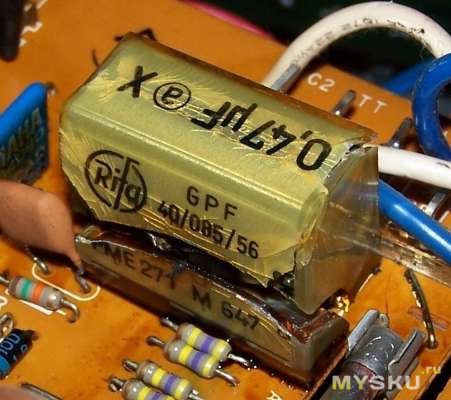

В том же ОБЗОРЕ касался темы Х2-конденсаторов — это расходный материал для БП, они быстро заканчивают свой срок службы. Несколько раз спрашивал у ремонтников на YouTube, почему никогда не проверяете состояние Х2-конденсаторов и если получал ответ, то он был типа это «пластик, что им будет».
Для меня состояние Х2-конденсатора — это как пробег у автомобиля или моточасы. Почти во всех б/у платах, ресурс Х2-конденсатора, оказался полностью законченным. Там уже было всего от 5-6 нФ и немного более.

Итого имеем — по факту это БП Emerson HRS54-6000 (12V-4,5A).
Длина около 127мм, ширина около 76мм. По центрам отверстий примерно 115мм*64мм.
Можно посмотреть официальную информацию у производителя, но у меня все ссылки заблокированы.

Ещё одна отличительная черта таких БП — огромная ёмкость высоковольтных конденсаторов. С большим запасом на полный диапазон входного напряжения (на этикетке 100-240V). Все конденсаторы будут от производителей первого эшелона.
У конкретно этого БП есть фильтрующий дроссель на выходе — на большинстве таких БП, что попадались, не будет фильтрующего дросселя. У Cisco его тоже нет. Повышается надёжность БП, конденсаторы работают в более лёгком режиме.
На платах уже очень старый жёлтый/каменный герметик. Этим герметиком пытались усилить и радиаторы. Уже не помогает, радиаторы на холодной стороне, почти потеряли свою устойчивость-прочность. Радиатор на горячей стороне был ещё относительно прочный, возможно последствия после транспортировки и разборки устройств.

Общее впечатление — как обычно фирменная вещь, всё брендовое и сделано именитыми производителями. Вообще все заказанные б/у БП были в рабочем состоянии. Ваша личная оценка будет зависеть от состояния конкретного б/у БП. На одном БП показалось, что начались первые признаки «кольцевой пайки». Финишно почти всё перепаял. В принципе не проблема, для этого мы их и покупаем, чтобы заняться домашней пайкой. Единственный минус — на этой плате «миллион» тонких выводов + smd и подходит больше для пайки с молодыми глазами. И не подойдёт новичкам без навыков пайки. С китайским ПРИПОЕМ, типа маркировка В-1 (в комментариях), лучше не паять такие платы.

Очень качественный фильтр с брендовыми элементами.
По предохранителям — здесь он круглый пластиковый 250V-2A. Уже перестал удивляться номиналам на фирменных БП. У всех своё виденье — на одинаковых БП с варисторами, некоторые производители кратно расходятся в их номиналах. Либо смотрят на разное быстродействие у предохранителей, либо так сложилась практика и опыт в конкретных фирмах, либо считают себя художниками и так смотрят на мир. Имеют право, а обидеть художника может каждый.
Варистор на одной плате жёлтый TVR14511, на другой синий U14K (UEI 320). Снова вариант варисторов «защита БП от кратковременных импульсных перенапряжений в сети».
Термистор 08SP (010) — выводы продеты в защитные колпачки, параллельно с ним запаян резистор.
Х2-конденсатор — дорогой KNB1560 275V-0,22uF (15мм по выводам). Не помог дорогой/брендовый Х2-конденсатор. На обоих БП были уработаны почти в ноль, ёмкость была меньше 10 нФ.
Установлен шикарный синфазный дроссель на 4 ручья. Диодный мост — GBU4K (800V-4A).
Высоковольтный — фирменный 400V/150uF (примерно 18/40мм, Rubycon AXW)



Микросхема ШИМ — UC3843, конкретно AS3843 (SOIC-8). Конденсатор по ШИМ — 25V/82uF (редкий номинал, Nichicon PW).
Ключевой транзистор IRFBC40 (600V, 6.2A, 220-метал).

Особенность и немного некрасивая часть на плате — есть одно пятно перегрева платы на лицевой стороне. Это характерно для БП на UC3842 (3843). Необходимо для работы-запуска микросхемы ШИМ. Любители пайки могут это исправить, об этом будет позже.
Пятно перегрева от группы smd-резисторов 1206, которые идут с диодного моста. Конкретно даже больше от группы из 4 smd-резисторов.


Холодная часть.
Два оптрона SFH617A-2.
Диодная сборка — STPS20H100CT (100V-20A, корпус 220 метал, без бусин).
Распаяна большая микросхема LM324N (ОУ) — для меня это лишнее усложнение БП, даже не представляю как это работает конкретно здесь.
Крепление транзистора и диодной сборки выполнено по полной программе — с простыми шайбами и с пружинными шайбами. Всё установлено через термопрокладки. Соответственно есть правильный Y-конденсатор.

Распаяны три фирменных конденсатора 16V-1000uF (10/20мм) серии Nichicon HD. Потом отличный фильтрующий дроссель с толстенным проводом. После дросселя небольшой 16V-470uF (Rubycon ZLH). И есть пара мелких конденсаторов — там рядом отверстие под серый вспомогательный проводок PG (Power Good), он нам не нужен.


Теперь особенность выходной части платы.
На этих платах, на выходе, часто встречается предохранитель. Решайте как Вам лучше — по мне его можно убирать, он только портит впечатление от толстенного провода на фильтрующем дросселе. Можно поставить хорошую перемычку. Но можно туда и не лезть. На нём будет лишнее падение напряжения. Допускаю, что это либо требование заказчика, либо даже требование стандарта к таким платам. На БП к Cisco от тоже есть. А у БП производства DELTA (для Cisco), предохранитель на выходе, вообще огромного размера.
Здесь он небольшой, по памяти на 10A, обвёл на первом фото.

Выходное напряжение почти ровно 12V (около 12.05V).

Доработки и колхоз. При пайке выпаивал радиатор с диодной сборкой, чтобы не мешался.
Предохранитель 250V/2A — смотрите по своему мировоззрению. Варистор — тоже самое. Но независимо от номинала варистора, старые лучше менять на новые (по сроку службы).
Высоковольтный конденсатор — если не пострадал при транспортировке, почти гарантированно в отличном состоянии. Он работал в лёгком режиме, ёмкость огромная.
Х2-конденсатор — замена без вариантов. Поместился на 0,47uF. Конденсатор по ШИМ — всегда меняю на новый, на автомате. Если он примерно в порядке, то менять только при наличии нового/фирменного. Y-конденсатор — можно не трогать. Меняю больше по своей традиции, с ферритовой бусиной с холодной стороны. тупо попались (за 2 копейки) в Промэлектроника.
Выходные конденсаторы — по настроению и по состоянию. Если нет фирменных, лучше не трогать. Тоже меняю по традиции, здесь поставил два новых 25V-1000uF (10/23мм, Rubycon ZLH) + полимерный 35V/1000uF.
По полимерным 35V/1000uF — https://aliexpress.ru/item/1005009011825476.html Недавно их купил почти случайно. Этот лот давал в ТАКОМ обзоре. Как-то начал тыкать там все позиции — вдруг на 35V-1000uF (100 штук) вылезла цена всего 1617руб (с доставкой). Пришлось брать. В отзыве 2 моих фото и одно фото, с измерениями на правильном аппарате, нашёл в отзыве у другого китайца. Только там цена была кратно выше.
Диодная сборка — тоже традиция, ставлю ферритовые бусины на крайние выводы.
Радиатор ставил на новый герметик + герметик с торцов.
Потом вся плата ЛАК + ГЕРМЕТИК.


По пятну перегрева на плате и группе smd-резисторов 1206 в горячей части.
Снова смотрим по настроению — на одной плате исправил, на другой оставил родное решение. Оно проверенно временем и работает, только портит вид и цепляется глаз за это пятно. Убрал все smd-резисторы. Можно было запаять провод короче, но сделал длинный вариант, больше теплоёмкость. Сделал два своих отверстия в плате и поставил мощный резистор 2Вт — такие брал только по месту, посмотрел что в наличии всегда были только 47кОм и 56кОм. Другие значит можно было и не смотреть в домашних пакетиках — первым попался 56кОм, запаял его. Всё закрепил герметиком.
Раз делал колхоз, то на одной плате зачистил дорожки и по диодной сборке. Потом залудил медным проводом — делал небольшие колечки на проводе и ставил на выводы диодной сборки. Немного нервная работа — подсвечивал фонариком + лупа.


Защита по току срабатывает корректно, сделана с запасом, забыл точную цифру, вроде около +2А.

Общий итог.
Фирменная и недорогая б/у плата-БП от известного производителя. Приезжают в рабочем состоянии. Состояние будет зависеть от конкретной платы. В первые дни у продавца был хаос с лотами и с реальными фото. Сейчас возможно всё исправил и поправил. БП из «третьей попытки»
были совсем свежими — один БП был за 2024 год. У продавца были и более мощные б/у фирменные БП в магазине, мне они пока зашли. Есть б/у БП и на 5V.
Отлично подходят для людей, кто любит пайку и ищет повод достать паяльник и позаниматься любимым хобби. Для полноценного применения, в обычных домашних условиях, понадобится корпус и сопутствующие доработки.

У меня всё. Всем здоровья и удачи.
