Реле напряжения для подключения в розетку HLP02
- Цена: 425(443)р было 407
- Перейти в магазин
Реле в формате переходника в розетку
Приехало в картонной коробке, в комплекте краткая инструкция.
Пластик выглядит аккуратно. Размеры — ширина 52мм(у розетки)/60(максимум, сверху), толщина, кроме вилки 40мм, вилка 36, высота 104мм.
Индикация и управление — крупный трехразрядный белый индикатор, красный/синий светодиод и три кнопки:
Индикаторы яркие. Во время работы отображает напряжение, так же горит синий светодиод если выход подключен, и красный при выходе за пределы. Во время обратного отсчета мигает синий.
Потребление в выключенном и включенном состоянии 0.3-0.4 и 0.9-1Вт соответственно:
Точность напряжения (у данного экземпляра) в пределах вольта, возможностей подстройки нет.
Включается начиная от ~45В, ниже пытается с перезапусками.
При выходе за пределы перемигивается значение напряжения и надписи HIP/LOP:
При включении последовательно показывает все 3 настройки, верхний и нижний порог и задержку включения, на что уходит секунд 5, после чего начинает обратный отсчет задержки.
Настраиваются параметры нажатием кнопки set для выбора (из настроек выходит либо после 4 нажатия, либо через 10 секунд), и далее ± для изменения. При выборе параметра перемигивается описание и значение.
"-H-" — верхний порог напряжения можно задать 230-280В (из коробки 270)
"-L-" — нижний — 150-210В (из коробки 170)
"-S-" — задержка от 5 до 999 секунд
автоповтор при изменении параметра ~3 раза в секунду, ускорения перебора нет, заворота тоже нет, так что настройки 999 и обратно придется ждать долго.
Гистерезис фиксированный и составляет 10В, т.е. если верхний порог настроен 270В, то отключится при 270В, а включится обратно после снижения до 260.
Возможности ручного отключения нагрузки нет.
Время срабатывания типичное для РН из поднебесной, ~0.7 секунды, это мееедленно:
Корпус легкоразборный, скручен на двух шурупах, так же есть 3 защелки, сверху и снизу:

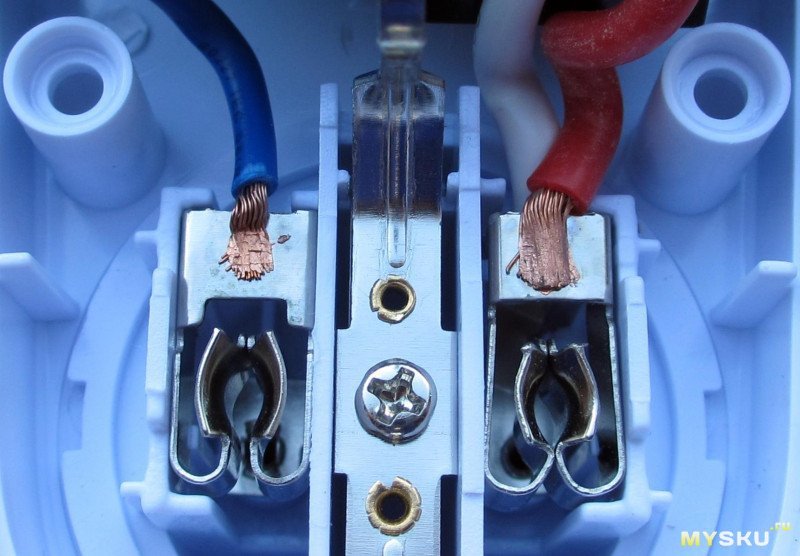

Провода приварены:
Плата:
Подробнее:
Импульсный преобразователь с маркировкой 01LBr2, выходное напряжение 5В, общее для всей схемы. Сетевой конденсатор один на 400В. Реле обычное, с 5В обмоткой, маркировано jqc-3ff-1a-5dcv.
Варистор 10D561K без термоусадки подключен параллельно входу:
Должен выбивать вышестоящие автомат при межфазном напряжении.
Нагрев (реле включено, без нагрузки) — греется только схема питания, шим-контроллер и дроссель ~55C (25C вокруг), и чуть меньше — диод.
Исходя из схемы питания выше 300В долговременно подавать противопоказано. От межфазного напряжения может спасти один раз за счет варистора. Заявленные 16А представляются чрезмерно оптимистичными, у подобных реле заявлено не более 10А. Индикатор ярковат.
В целом, если мгновенное срабатывание не критично, вполне рабочий вариант.
Приехало в картонной коробке, в комплекте краткая инструкция.
Инструкция
Индикация и управление — крупный трехразрядный белый индикатор, красный/синий светодиод и три кнопки:
Индикаторы яркие. Во время работы отображает напряжение, так же горит синий светодиод если выход подключен, и красный при выходе за пределы. Во время обратного отсчета мигает синий.Потребление в выключенном и включенном состоянии 0.3-0.4 и 0.9-1Вт соответственно:
Точность напряжения (у данного экземпляра) в пределах вольта, возможностей подстройки нет.
Включается начиная от ~45В, ниже пытается с перезапусками.При выходе за пределы перемигивается значение напряжения и надписи HIP/LOP:
При включении последовательно показывает все 3 настройки, верхний и нижний порог и задержку включения, на что уходит секунд 5, после чего начинает обратный отсчет задержки.
Настраиваются параметры нажатием кнопки set для выбора (из настроек выходит либо после 4 нажатия, либо через 10 секунд), и далее ± для изменения. При выборе параметра перемигивается описание и значение.
"-H-" — верхний порог напряжения можно задать 230-280В (из коробки 270)
"-L-" — нижний — 150-210В (из коробки 170)
"-S-" — задержка от 5 до 999 секунд
автоповтор при изменении параметра ~3 раза в секунду, ускорения перебора нет, заворота тоже нет, так что настройки 999 и обратно придется ждать долго.
Гистерезис фиксированный и составляет 10В, т.е. если верхний порог настроен 270В, то отключится при 270В, а включится обратно после снижения до 260.
Возможности ручного отключения нагрузки нет.
Время срабатывания типичное для РН из поднебесной, ~0.7 секунды, это мееедленно:
Корпус легкоразборный, скручен на двух шурупах, так же есть 3 защелки, сверху и снизу:
Провода приварены:
Плата:
Подробнее:
Импульсный преобразователь с маркировкой 01LBr2, выходное напряжение 5В, общее для всей схемы. Сетевой конденсатор один на 400В. Реле обычное, с 5В обмоткой, маркировано jqc-3ff-1a-5dcv.Варистор 10D561K без термоусадки подключен параллельно входу:
Должен выбивать вышестоящие автомат при межфазном напряжении.Нагрев (реле включено, без нагрузки) — греется только схема питания, шим-контроллер и дроссель ~55C (25C вокруг), и чуть меньше — диод.
Исходя из схемы питания выше 300В долговременно подавать противопоказано. От межфазного напряжения может спасти один раз за счет варистора. Заявленные 16А представляются чрезмерно оптимистичными, у подобных реле заявлено не более 10А. Индикатор ярковат.
В целом, если мгновенное срабатывание не критично, вполне рабочий вариант.
