ДХО без ДХО - лампы W5W T10, сравнение, разбор, модификация ламп и авто
Обычно здесь разбирают, ремонтируют и иногда даже модифицируют простые бытовые светодиодные лампы Е27, но тут мне в пятый раз пришёл штраф за нарушение правил использования осветительного оборудования, терпение немного закончилось, и вот результат.
На мелкой сузучке нет ДХО /хоть она и не сильно древняя, 2018 года/, а я растяпа и днём периодически забываю включить свет.
Долгое время это не вызывало проблем, но в последние месяцы служители полосатого жезла, похоже, проголодались, и начали присылать штрафы за всё подряд.
На другой машине сделал автоматическое включение противотуманок, но на этой и их нет.
Самостоятельная установка ДХО считается внесением изменений в конструкцию и требует регистрации (вроде бы), что хлопотно и лениво.
И подумал я, что если в подсветку фар поставить лампочки помощнее и включать/отключать их автоматически, это должно закрыть вопрос — ну, как минимум, с дорожными камерами, с которых и прилетают штрафы.
Для начала нашёл в хламе сборку диодов Шоттки и впялил её рядом с левой фарой, протянул провод от разъёма магнитолы, на который питание подаётся при включении зажигания, и всё соединил так /все фоты в статье кликабельны/:
Теперь подсветка загорается как при штатном включении под рулём, так и при повороте ключа в замке зажигания, модификация не затрагивает заводские режимы.
Встал вопрос с подходящими лампочками нужного форм-фактора — W5W (T10).
Традиционно китайцы их делают на предельный для светодиодов ток, а потому недолговечными, и надо найти такой вариант, чтобы даже после понижения тока яркость осталось достаточной.
На мой взгляд, примерно трети от яркости ближнего света должно хватить для уверенного обозначения авто на дороге, это навскидку около 2 Вт светодиодной мощности.
Долго не думая, купил две пары локально, по 200р за пару, и две пары с приличными отзывами заказал на ВБ:
Разложил на столе:
На третьей лампе красной стрелкой помечена т.н. «обманка» — резистор на 1к, без которого компьютеры некоторых особо умных авто определяют светодиодные лампы как неисправные и выдают ошибку.
Подключил их все на посмотреть и сравнить:
Лидер по яркости вполне очевиден, но всё же посмотрим на потребление каждой (в том же порядке, как были разложены):
Остальные — в коробку к хламу, а с лидером надо разобраться подробнее.
Погонял по напряжению — очевидно наличие драйвера:
Размеры (вдруг кому важно):
А под юбочкой что-то беленькое чернеется, подрезаю залитый снизу герметик и меееедленно и нежно спускаю юбочку, а дама и не возражает))):
После очистки герметика становятся видны элементы и их обозначения:
С одной стороны стоят конденсатор и диодный мост, с другой — диод, дроссель, токозадающий резистор и неизвестный (мне и временно) чип.
Ищется только на китайском:
Удивительно, какой богатый внутренний мир может нынче иметь крохотуля размером 3х1,7мм:
Есть даже отдельный вход ШИМ-диммирования, где-то в другом месте может и пригодиться.
Типовая схема реализована практически без изменений, только резистор стоит чуть больше:
В исходном виде температура на светодиодах за 3 минуты уходит за 100С, дальше греть не стал, жалко, погрел подругу под №3:
Она и на своих 1,5Вт за сотню улетает, и больше всего греется балластный резистор.
А на красненькой буду пробовать менять ток.
Считается он по элементарной формуле:
И тут возникло внезапное затруднение, резисторов мельче 1 Ома нужного размера в наличии не оказалось.
Удалось найти только на 1 Ом и только на размер больше, а на платке контактные площадочки крохотные, пришлось налить побольше припоя, чтобы хоть как-то приляпать))
Измеренная мощность после модификации:
И это всё ещё ярче любого из остальных вариантов.
После 10 минут работы на столе температура остаётся в пределах 80С.
Фоты фары в трёх состояниях — выключено, включена только подсветка, включены подсветка и ближний свет:
Ну, примерно получилось ожидаемое.
Световой пучок не формируется, распределение относительно равномерное:
Где покупал ламочки, уже закончились, но есть рядом:
www.wildberries.ru/catalog/274909068/detail.aspx?size=423954039
Всем — безопасных дорог!
На мелкой сузучке нет ДХО /хоть она и не сильно древняя, 2018 года/, а я растяпа и днём периодически забываю включить свет.
Долгое время это не вызывало проблем, но в последние месяцы служители полосатого жезла, похоже, проголодались, и начали присылать штрафы за всё подряд.
На другой машине сделал автоматическое включение противотуманок, но на этой и их нет.
Самостоятельная установка ДХО считается внесением изменений в конструкцию и требует регистрации (вроде бы), что хлопотно и лениво.
И подумал я, что если в подсветку фар поставить лампочки помощнее и включать/отключать их автоматически, это должно закрыть вопрос — ну, как минимум, с дорожными камерами, с которых и прилетают штрафы.
Для начала нашёл в хламе сборку диодов Шоттки и впялил её рядом с левой фарой, протянул провод от разъёма магнитолы, на который питание подаётся при включении зажигания, и всё соединил так /все фоты в статье кликабельны/:
Теперь подсветка загорается как при штатном включении под рулём, так и при повороте ключа в замке зажигания, модификация не затрагивает заводские режимы.Встал вопрос с подходящими лампочками нужного форм-фактора — W5W (T10).
Традиционно китайцы их делают на предельный для светодиодов ток, а потому недолговечными, и надо найти такой вариант, чтобы даже после понижения тока яркость осталось достаточной.
На мой взгляд, примерно трети от яркости ближнего света должно хватить для уверенного обозначения авто на дороге, это навскидку около 2 Вт светодиодной мощности.
Долго не думая, купил две пары локально, по 200р за пару, и две пары с приличными отзывами заказал на ВБ:
Разложил на столе:На третьей лампе красной стрелкой помечена т.н. «обманка» — резистор на 1к, без которого компьютеры некоторых особо умных авто определяют светодиодные лампы как неисправные и выдают ошибку.Подключил их все на посмотреть и сравнить:
Лидер по яркости вполне очевиден, но всё же посмотрим на потребление каждой (в том же порядке, как были разложены):Остальные — в коробку к хламу, а с лидером надо разобраться подробнее.Погонял по напряжению — очевидно наличие драйвера:
Размеры (вдруг кому важно):А под юбочкой что-то беленькое чернеется, подрезаю залитый снизу герметик и меееедленно и нежно спускаю юбочку, а дама и не возражает))):После очистки герметика становятся видны элементы и их обозначения:С одной стороны стоят конденсатор и диодный мост, с другой — диод, дроссель, токозадающий резистор и неизвестный (мне и временно) чип.Ищется только на китайском:
Удивительно, какой богатый внутренний мир может нынче иметь крохотуля размером 3х1,7мм:Есть даже отдельный вход ШИМ-диммирования, где-то в другом месте может и пригодиться.Типовая схема реализована практически без изменений, только резистор стоит чуть больше:
В исходном виде температура на светодиодах за 3 минуты уходит за 100С, дальше греть не стал, жалко, погрел подругу под №3:Она и на своих 1,5Вт за сотню улетает, и больше всего греется балластный резистор.А на красненькой буду пробовать менять ток.
Считается он по элементарной формуле:
И тут возникло внезапное затруднение, резисторов мельче 1 Ома нужного размера в наличии не оказалось.Удалось найти только на 1 Ом и только на размер больше, а на платке контактные площадочки крохотные, пришлось налить побольше припоя, чтобы хоть как-то приляпать))
Измеренная мощность после модификации:И это всё ещё ярче любого из остальных вариантов.После 10 минут работы на столе температура остаётся в пределах 80С.
Фоты фары в трёх состояниях — выключено, включена только подсветка, включены подсветка и ближний свет:Ну, примерно получилось ожидаемое.Световой пучок не формируется, распределение относительно равномерное:
Где покупал ламочки, уже закончились, но есть рядом:
www.wildberries.ru/catalog/274909068/detail.aspx?size=423954039
Всем — безопасных дорог!
Самые обсуждаемые обзоры
| +59 |
2672
45
|
| +73 |
2121
45
|
Имел недавно разбор в ЦАФАПе или как его там, сотрудницы сказали что повальная проблема что камера плохо фиксирует такую лампу. Очень большой поток жалоб.
Это же не так чтобы «неотделимые улучшения», никогда не поздно вернуть всё взад.
Тут есть два пути:
1) заменить штатную габаритку на галогенку повышенной мощности. Этот вариант хорош тем, что неотличим от штатного внешне, прост в исполнении, и более живучий по сравнению с предложенным вариантом в статье, т.к. галогенка не боится высоких температур в фаре при работе галогенки основного света.
— Если у вас старый авто с цокольной габариткой BA9S — меняем на галогенку 10W от «глазок» BMW (цоколь идентичен) и убеждаемся, что нет потерь в проводке (на лампочку доходит 13+ вольт на заведённом моторе). Яркость этой галогенки эквивалентна яркости стандартной 21W лампы накаливания, которые установлены в штатных ДХО бюджетных авто.
— Если у вас менее старый авто с габаритами в цоколе Т10 (W5W), то берётся осветительная галогенка G4 мощностью 10W и делается «переходник» из кусочка фольгированного текстолита толщиной 1мм: вырезается квадрат 1х1см, снимаются фаски, на фольге делается прорезь, делящая квадратик пополам (если у вас патрон плотный — то ещё пропилы, чтобы частично утопить ножки лампы в текстолит), и (с использованием флюса по сталям или паяльной кислоты с последующей тщательной промывкой) лампочка запаивается ножками на эту пластинку (предпочтительно бессвинцовым припоем, как более тугоплавким).
Негативная сторона: у вас габарит становится существенно ярче на постоянку и ночью на ближнем может слепить других участников. Чтобы этого избежать, надо использовать схему автора с раздельным питанием ДХО/Габарит, но не через диодную развязку, а через реле (при отсутствии плюса по линии габаритов лампочка запитана от зажигания через нормально замкнутый контакт, при появлении плюса на линии габаритов реле переключает лампочку на питание от неё) и в питание по цепи габаритов ставится балластный резистор мощностью 20-50W(современно-китайских) сопротивлением порядка 2 Ом. Реле и резистор располагаются в штатном блоке реле, а не в фаре, поэтому гаишнику заметить модификацию всё ещё непросто.

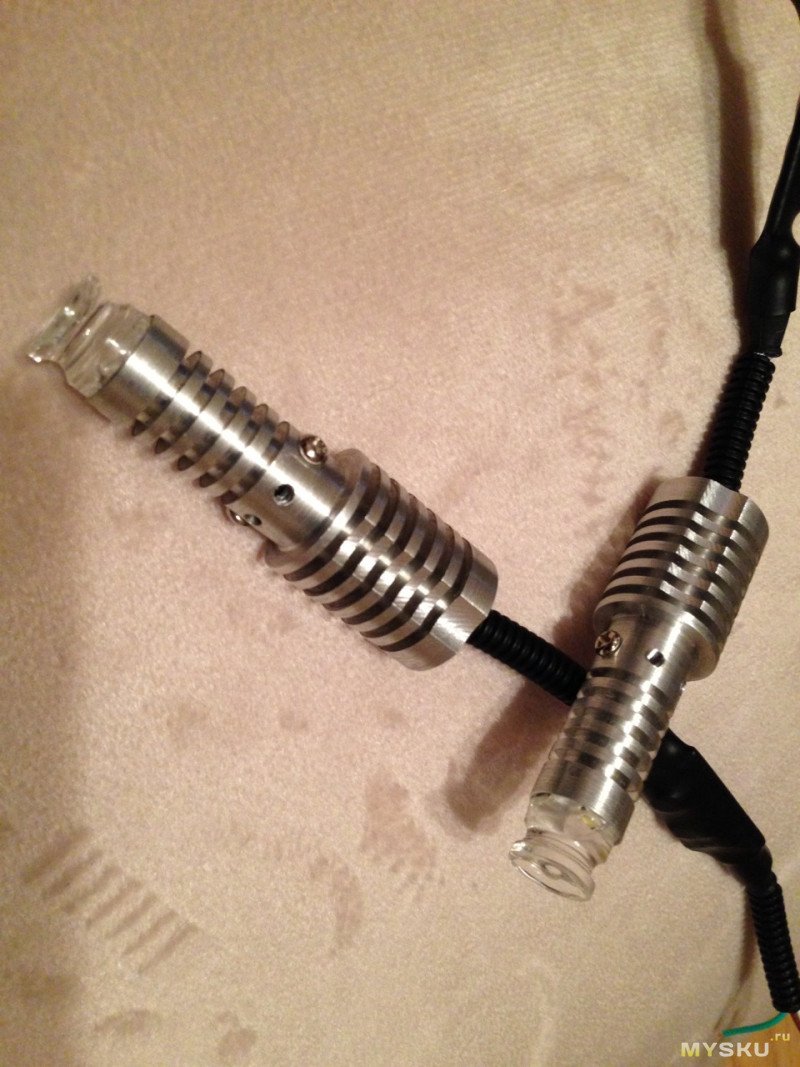

2) Самодельная светодиодная лампа на тёплом светодиоде с внешним радиатором (можно не делать самому, разные умельцы делают и продают такие решения локально). Там суть в том, что заменяется не чисто габаритка, а габаритка вместе с патроном на алюминиевый/медный стержень с фланцем/уплотнением эквивалентым родному патрону, на торец ставится единственный мощный светодиод тёплого оттенка с теплоотводом на этот стержень и подводом питания через него же.
Выглядит это примерно так:
Такой вариант достаточно живучий, даёт дополнительные возможности (например, регулировка яркости. У меня при питании по линии ДХО в светодиод вливается около 5Вт, что даёт хорошую видимость днём, а при питании по линии габаритов мощность снижается до 0,5 Вт, что даёт примерную яркость штатной лампочки и исключает ослепление встречки при движении ночью на ближнем), но сложнее в реализации и, при большом желании, обнаруживается гаишником визуально.
Если ключ вытаскиваешь, а свет включен, идёт писк — чтобы не забыл выключить.
Но писка, чтобы не забыл включить, когда ключ вставлен, почему-то не предусмотрено))
Может, при вытаскивании ключа:
— пищать
— выключить
— оставить как есть
А если выключатель света в положении жестко «ближний вкл.», то после выключения зажигания фары в большинстве автомобилей таки будут гореть, а сколько времени — зависит от настроек BCM (body control module). В двух американских машинах BCM у меня отключал вообще всех потребителей, кроме сигнализации и подпитки памяти магнитолы примерно через 45 минут после выключения двигателя и закрывания дверей, но проблема в том, что полчаса работы ближнего от аккумулятора зимой в мороз может создать некоторые проблемы при запуске утром…
19.3. При остановке и стоянке в темное время суток на неосвещенных участках дорог, а также в условиях недостаточной видимости на транспортном средстве должны быть включены габаритные огни. В условиях недостаточной видимости дополнительно к габаритным огням могут быть включены фары ближнего света, противотуманные фары и задние противотуманные фонари.
Но обычно на машинах возможно принудительное включение световых приборов после глушения двигателя (и автоматического отключения ближнего света фар), пока ключ в замке зажигания (карта в зоне определения / включено зажигание в режим I или II).
19.3. на моей машине выполняется без проблем.
Российские ПДД периодически меняются и уточняются и незначительные изменения в формулировках не меняют основной сути. Дело всё в том, что раньше обычно было Основное отличие габаритных от стояночных в том, что стояночные включаются по одному борту, по-видимому для экономии аккумулятора. В то же время общей сути это не меняет. Однако, если я оставлю авто со включёнными габаритами, машина у меня просто не «заснёт», не обесточит всю электронику и быстренько высадит аккмулятор. А вот стояночные позволяют выключить всё кроме них. Более того и включаются они только на заглушенной машине.
К+ в помощь, очень удобно разные редакции сравнивать.
Если все с крыши прыгают, вам это делать тоже не обязательно.
Вероятно, Вы путаете «Основные положения...», которые, действительно, являются приложением к ПДД, с Техническим регламентом Таможенного Союза?
Вот бы они ещё могли за диоды в ПТФ и ближнем, колхозные ДХО ночью и остальное…
И ночью, да?
Там мощность небольшая и светит под колёса, никому не мешает.
И это проблема. Вам уже написали, что для ДХО мощности маловато, могут и камеры не видеть, и, главное, водители и люди. Всё же лучшим вариантом было бы включить автосвет на машине.
Вот уже два часа гуглю, для этой машины вариантов не вижу, кроме непонятных китайских чёрных ящичков «дальний вполнакала».
Втыкать что попало в схему авто никакого желания нет.
Так покатаюсь пока, а потеплеет и руки дойдут — сделаю просто автовключение головного света, наверное, от селектора КПП.
В идеале надо ближний включать вместе с двигателем, но и вместе со снятием с парковки на КПП будет нормально.
А это для чего?
Бензонасос — более рабочая схема, т.к. он запитан всегда при работающем двигателе. Единственное, всё равно свет надо подключать через реле и с бензонасоса брать только управляющий плюс, т.к. там проводка хоть и высокотоковая, но зачастую без достаточного запаса на питание головного света.
Насос включен всегда при включенном зажигании, даже если двигатель не заведён, но тогда проще и правильнее от зажигания и плясать.
Разумнее подключиться к подрулевому переключателю, там слаботочка, которая включает штатное реле головного света)
ПДД
Днем — фары бс или птф (днем можно вместо фар), дхо;
Ночью, недостаточная видимость — фары бс или дс, птф совместно с бс или дс;
Ночью, недостаточная видимость — остановка, стоянка — габариты + могут бс птф зптф в условиях плохой видимости;
у всех штатно вместе с фарами включаются габариты, без габаритов днем может быть только дхо.

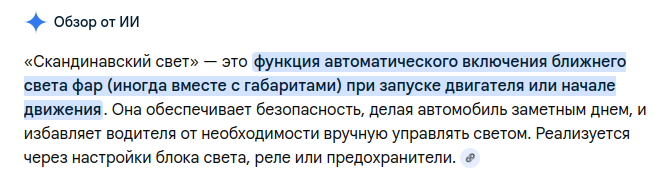

от ИИ — Движение только на габаритных огнях (без ближнего света или ДХО) в дневное время квалифицируется как нарушение правил использования световых приборов. Согласно ст. 12.20 КоАП РФ, за это предусмотрено предупреждение или штраф 500 рублей. Современные камеры могут фиксировать такое нарушение, определяя тусклый свет габаритов.
Блок управления двигателем (ЭБУ/ECU): Если насос отключается через несколько секунд после запуска, причина может быть в том, что ЭБУ не видит сигнала о работе двигателя и аварийно отключает насос. Итого замок ON музон орет шансон, фары не светят :)
Имея автосвет просто привыкаешь и забываешь включать габариты ночью если нет такого функционала, до реле бенза на ховере мне получилось дотянуться проще, на короле все сложнее.
По ручнику, парковке, думаю проще и лучше сделать кнопку на автосвет, хотя это дублер и если надо можно включить переключателем
Машина была Infiniti G37S coupe
Энергомаш (не китайский) производит полную номенклатуру реле дальнего света с режимом ДХО (~30% мощности) подходящих практически под все машины, т.к. есть все варианты, с управлением плюсом и минусом, с разрывом плюса и минуса. Срабатывание происходит по напряжению бортсети, диммирование — с помощью шим.
Вы впилили в габариты лампочку, которая:
— имеет яркость существенно больше штатной;
— светит во все стороны.
Хрен бы с ним с днём и вашим странным желанием не включать ближний в качестве ДХО, как того требуют правила (п. 19.5 ПДД). Но ночью эти лампы будут светить ярко, и проклинать вас будет каждый встречный водитель. То, что у вас нет от этих ламп чёткой картинки как от ближнего/дальнего, не значит что они не ослепляют встречных — ещё как ослепляют. И вот не надо говорить, что ярко они светить не будут — если не будут, то камеры днём их точно не увидят.
Вывод: если вы добьётесь задуманного результата — показать камерам днём свои ДХО, то ночью они всем будут выжигать глаза.
это было про противотуманки, которые ващет включаются в норме отдельным переключателем.
Так что ещё раз: если вы [любым образом] сделали так, что ваши ДХО в дневное время видны камерам, то будьте любезны отключать их ночью, иначе будете ими слепить людей.
Из текста поста не увидел, что вы их отключаете. Или я неправ?
С осторожностью нужно к ближнему подходить, вот я думаю светодиодные ставить, штатные галогенки вообще не светят на фоне машин с ксеноном и светодиодами, выбора нет уже.
Я как сажусь, так на автомате включаю ближний и ремень поистегиваю.
Вот выключать правда было пару раз забывал.
Все… Кроме габаритов и аварийной сигнализации, потому что по стандартам они, будучи включенными, должны работать «до конца» (например, при стоянке или аварийной остановке в тёмное время суток). Так что габаритами пару раз высаживал аккумулятор (напоминание не работает, т. к. для подготовки к автозапуску закрываю машину заведённой).
PS на каптюре заливаю в алису карты местности через модем в бошке, скорость низкая примерно минут 30-ть, алиса (штатная от рено) по традиции тупит, каптюр постоянно гасится, в движении связи нет, автоматом не качается…
Ещё можно поставить задержку выключения «головы» (к примеру, в Teyes и клонах) 10 сек — тогда при автоотключении можно вполне успеть включить зажигание снова.
Осложняется тем, что у ламп в авто общий — минус, надо ШИМ с ключом по плюсу.
Мож и сделаю, попозже.
А ДХО или ближний днем это не кормушка гайцев, а элемент безопасности на дороге, жаль, что не все водители это понимают.
Насколько знаю, далеко не во всех даже вполне приличных странах принят до сих пор.
Описанное в статье — поделка выходного дня для решения одной конкретной задачи, а не монумент на века.
Тут уже накидали разных вариантов, проверю, посмотрю.
Это про опыт, «умом Россию не понять»))
при этом, я уверен, что в России опять же есть регионы где лето бывает пару месяцев в году, а ездить на зимней резине ПОЛОЖЕНО только в календарную зиму. то есть оно не про безопасность. оно про упорядочивание и подравнивание под одну гребенку.
При этом смертность снизилась более чем в два раза:
«Смертность в ДТП в России с 2000 года демонстрирует значительное снижение: с пиковых значений более 33-34 тысяч человек в год (2000–2005 гг.) до уровня ниже 15 тысяч к 2023–2024 годам»

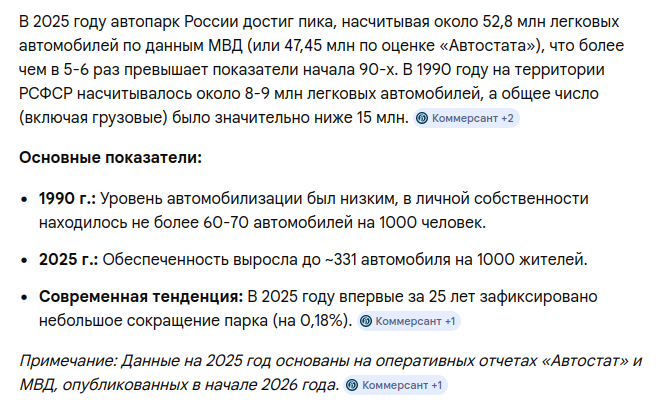

Машин больше минимум в 5 раз — смертность ниже в два раза в абсолютных числах или почти в 10 раз в относительных. Конечно, в основном благодаря совершенствованию ПДД, технических средств контроля (несмотря на уменьшение численности ГАИ), совершенствованию дорожной инфраструктуры (особенно федеральных трасс; кто давно за рулём — знает).
