УШМ (болгарка) Интерскол УШМВ-125/1200Э: бесщеточная эффективность
- Цена: 5 990 ₽
- Перейти в магазин
УШМ или по-народному болгаркой наверняка пользовался каждый домашний мастер. Но все большее распространение получают модели с бесколлекторным двигателем (без щеток). Это решение компактнее, с более высоким КПД, меньше изнашивается и не искрит. Но в инструменте его нужно грамотно реализовать. Сегодня посмотрим как это получилось у отечественной компании Интерскол, на примере сетевой УШМ с мощностью 1,2 кВт, регулировкой оборотов, под 125-й (самый ходовой для бытовых работ) диск. Под катом обзор модели УШМВ-125/1200Э с разборкой и применением в мастерской.
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: УШМ с БК электродвигателем
Артикул производителя: 915.0.0.40
Номинальная потребляемая мощность: 1200 Вт
Полезная мощность: 910 Вт
Диаметр применяемой оснастки: 125 мм
Частота вращения шпинделя без нагрузки: 3000-10 000 об/мин
Регулировка частоты вращения: Есть
Защита от перегрузки: Есть
Плавный пуск: Есть
Поддержка заданных оборотов под нагрузкой (константная электроника): Есть
Габаритные размеры (ДхШхВ): 382х140х105 мм
Масса согласно процедуре EPTA: 1,8 кг
Компактная коммерческая упаковка в ярком оформлении:
Сделано в России. Гарантийный срок 2 года, но при регистрации инструмента на платформе МСТ расширяется до 5 лет.
Внутри немного дополнительного упаковочного материала и даже цветной каталог инструмента компании:
Запаха от пластика при распаковке не замечено.
Комплект поставки инструмента от Интерскол:
Дополнительная рукоятка на резьбе ставится на две стороны.
Внешний вид
УШМ выполнена в традиционном вытянутом корпусе из комбинированных материалов: ручка и часть корпуса из серого пластика, а корпус редуктора из алюминиевого сплава. Толщина около 6 см. Шпиндель стандартный М14.
Вентиляционные прорези с мелкой защитной металлической сеткой.
Измеренная масса (без учета сетевого кабеля): ~1558 г.
Кнопка блокировки шпинделя ожидаемо на задней части корпуса. Кнопка активации тоже сдвижная типовая, привыкать не надо (а то пошла мода ставить мембранные кнопки на УШМ). Видна резиновая опорная сфера.
На информационной наклейке производителя указаны основные параметры инструмента. Это младшая модель в линейке:
На задней части корпуса регулировка скорости вращения шпинделя:
Регулировка оборотов будет полезной функцией при выполнении работ отличных от отрезных, например, шлифовальных и полировальных. На некоторой оснастке для УШМ пишут допустимое максимальное количество оборотов.
Сетевой шнур очень длинный (3 м!), в меру гибкий (внутри 2х1 мм2), заканчивается вилкой без заземления на 16 А. От перегибания шнур защищен гибкой втулкой из материала ПВХ.
Винты, крепящие редуктор к корпусу, расположены по точному квадрату, это означает, что и редуктор можно развернуть в любую сторону на угол 90° (как удобно).
Внутреннее устройство
Посмотрим на устройство углового конического редуктора (косозубого):
Смазочный материал заложен в достаточном количестве. Шпиндель на подшипнике, а не втулке.
Бесщёточный сетевой электродвигатель (BLDC) тут с внутренним ротором (на нем еще закреплена крыльчатка для охлаждения).
Извлечем ротор из корпуса:
Маркировка BL4345, есть балансировка. Опорный подшипник с защитным пластиковым кольцом — это решение положительно скажется на надежности работы инструмента в условиях запыленности.
Статор:
Видна дополнительная изоляция витков.
Далее, снимаем задний защитный кожух — там блок электроники:
Тут реализована схема управления БК мотором (контроллер, силовые транзисторы, датчики Холла, регулировка мощности) и регулировка оборотов.
Плата равномерно залита защитным компаундом, на проводах дополнительная изоляция, про пусковой конденсатор X2 не забыли.
В целом, внутренняя сборка аккуратная.
Эксплуатация
Для начала, измерим лазерным бесконтактным тахометром скорости вращения шпинделя на холостом ходу на граничных скоростях.
Диапазон широкий.
Потребление энергии от сети при холостом ходе:
Перемещаемся в мастерскую для тестов.
Болгарка тут повседневный инструмент:
У Интерскол УШМВ-125/1200Э сразу отмечаем систему плавного пуска (без рывка) и не высокий шум (среди УШМ) в районе 93 дБ на расстоянии ~ 1 м.
Переходим к типовым задачам для 125 мм оснастки.
Не забываем о соблюдении техники безопасности при работе — ношение защитных очков из поликарбоната обязательно при использовании УШМ (остальные требования безопасной работы подробно изложены в руководстве пользователя на эту модель).
Начнем с отрезных работ (уголок 6 мм стенка):
Вот тут очень заметно отличие УШМ с хорошо настроенным БК мотором, крепкий уголок режется как фольга, без проседания оборотов вообще. А запас по мощности достаточный для отрезки более толстого металла.
Обратная связь по поддержанию оборотов тут работает максимально четко.
Отмечу настраиваемый хват инструмента, и то, что нет ощутимых вибраций и шума при работе, что говорит, о хорошей балансировке внутренних частей.
Универсальность болгарки заключается не только в отрезных работах.
Зачистной круг 6 мм:
Зато выяснен предел защиты по току — это около 1,6 кВт. Стоит отметить, защита срабатывает четко, не допуская дёрганья при закусывании оснастки.
Шлифовальные работы и спец круги. Тут есть возможность подобрать нужную частоту вращения оснастки под тип обрабатываемой поверхности.
Тут тоже все гладко. Потребляемая энергия от сети в районе 600-700 Вт.
Итог
Сетевая УШМ с БК мотором Интерскол УШМВ-125/1200Э оставила очень приятные впечатления от работы, тут хороший баланс мощность/масса, работающие защиты и стабильные обороты под нагрузкой. Культурная сборка, длинный шнур и нет вибраций. Обычная коллекторная УШМ уже вызывает легкое недоумение, как можно захлебываться на том же резе.
БК мотор это еще и про надежность, ресурс тут в 5-6 раз больший, чем у коллекторных собратьев. А тут еще и гарантия 5 лет. По конструктиву есть небольшие шероховатости, но когда поработаешь вечерок таким инструментом на них забиваешь.
УШМВ-125/1200Э — «долгоиграющая» болгарка в бюджете до 6 тыс. рублей. Если вам нужен лёгкий, неубиваемый инструмент для периодической резки, зачистки и шлифовки дома, в гараже или в мастерской — берите смело: вложения окупятся быстрее, чем сгорит любая другая «младшая» щеточная УШМ.
Спасибо за внимание. Удачных покупок!
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: УШМ с БК электродвигателем
Артикул производителя: 915.0.0.40
Номинальная потребляемая мощность: 1200 Вт
Полезная мощность: 910 Вт
Диаметр применяемой оснастки: 125 мм
Частота вращения шпинделя без нагрузки: 3000-10 000 об/мин
Регулировка частоты вращения: Есть
Защита от перегрузки: Есть
Плавный пуск: Есть
Поддержка заданных оборотов под нагрузкой (константная электроника): Есть
Габаритные размеры (ДхШхВ): 382х140х105 мм
Масса согласно процедуре EPTA: 1,8 кг
Компактная коммерческая упаковка в ярком оформлении:
Сделано в России. Гарантийный срок 2 года, но при регистрации инструмента на платформе МСТ расширяется до 5 лет.Внутри немного дополнительного упаковочного материала и даже цветной каталог инструмента компании:
Запаха от пластика при распаковке не замечено.Комплект поставки инструмента от Интерскол:
- Угловая шлифовальная машина УШМВ-125/1200Э
- Стальной защитный кожух
- Боковая съемная рукоятка
- Ключ фланцевый
- Гарантийный талон
- Руководство на серию УШМ
- Каталог инструмента
Дополнительная рукоятка на резьбе ставится на две стороны.Внешний вид
УШМ выполнена в традиционном вытянутом корпусе из комбинированных материалов: ручка и часть корпуса из серого пластика, а корпус редуктора из алюминиевого сплава. Толщина около 6 см. Шпиндель стандартный М14.
Вентиляционные прорези с мелкой защитной металлической сеткой.Измеренная масса (без учета сетевого кабеля): ~1558 г.
Кнопка блокировки шпинделя ожидаемо на задней части корпуса. Кнопка активации тоже сдвижная типовая, привыкать не надо (а то пошла мода ставить мембранные кнопки на УШМ). Видна резиновая опорная сфера.
На информационной наклейке производителя указаны основные параметры инструмента. Это младшая модель в линейке:На задней части корпуса регулировка скорости вращения шпинделя:Регулировка оборотов будет полезной функцией при выполнении работ отличных от отрезных, например, шлифовальных и полировальных. На некоторой оснастке для УШМ пишут допустимое максимальное количество оборотов.Сетевой шнур очень длинный (3 м!), в меру гибкий (внутри 2х1 мм2), заканчивается вилкой без заземления на 16 А. От перегибания шнур защищен гибкой втулкой из материала ПВХ.
Винты, крепящие редуктор к корпусу, расположены по точному квадрату, это означает, что и редуктор можно развернуть в любую сторону на угол 90° (как удобно). Внутреннее устройствоПосмотрим на устройство углового конического редуктора (косозубого):
Смазочный материал заложен в достаточном количестве. Шпиндель на подшипнике, а не втулке.Бесщёточный сетевой электродвигатель (BLDC) тут с внутренним ротором (на нем еще закреплена крыльчатка для охлаждения).
Извлечем ротор из корпуса:
Маркировка BL4345, есть балансировка. Опорный подшипник с защитным пластиковым кольцом — это решение положительно скажется на надежности работы инструмента в условиях запыленности.Статор:
Видна дополнительная изоляция витков.Далее, снимаем задний защитный кожух — там блок электроники:
Тут реализована схема управления БК мотором (контроллер, силовые транзисторы, датчики Холла, регулировка мощности) и регулировка оборотов.Плата равномерно залита защитным компаундом, на проводах дополнительная изоляция, про пусковой конденсатор X2 не забыли.
В целом, внутренняя сборка аккуратная.
Эксплуатация
Для начала, измерим лазерным бесконтактным тахометром скорости вращения шпинделя на холостом ходу на граничных скоростях.
Диапазон широкий.Потребление энергии от сети при холостом ходе:
Перемещаемся в мастерскую для тестов. Болгарка тут повседневный инструмент:
У Интерскол УШМВ-125/1200Э сразу отмечаем систему плавного пуска (без рывка) и не высокий шум (среди УШМ) в районе 93 дБ на расстоянии ~ 1 м.Переходим к типовым задачам для 125 мм оснастки.
Не забываем о соблюдении техники безопасности при работе — ношение защитных очков из поликарбоната обязательно при использовании УШМ (остальные требования безопасной работы подробно изложены в руководстве пользователя на эту модель).
Начнем с отрезных работ (уголок 6 мм стенка):
Вот тут очень заметно отличие УШМ с хорошо настроенным БК мотором, крепкий уголок режется как фольга, без проседания оборотов вообще. А запас по мощности достаточный для отрезки более толстого металла.Обратная связь по поддержанию оборотов тут работает максимально четко.Отмечу настраиваемый хват инструмента, и то, что нет ощутимых вибраций и шума при работе, что говорит, о хорошей балансировке внутренних частей.Универсальность болгарки заключается не только в отрезных работах.
Зачистной круг 6 мм:
Зато выяснен предел защиты по току — это около 1,6 кВт. Стоит отметить, защита срабатывает четко, не допуская дёрганья при закусывании оснастки. Шлифовальные работы и спец круги. Тут есть возможность подобрать нужную частоту вращения оснастки под тип обрабатываемой поверхности.Тут тоже все гладко. Потребляемая энергия от сети в районе 600-700 Вт.Итог
Сетевая УШМ с БК мотором Интерскол УШМВ-125/1200Э оставила очень приятные впечатления от работы, тут хороший баланс мощность/масса, работающие защиты и стабильные обороты под нагрузкой. Культурная сборка, длинный шнур и нет вибраций. Обычная коллекторная УШМ уже вызывает легкое недоумение, как можно захлебываться на том же резе. БК мотор это еще и про надежность, ресурс тут в 5-6 раз больший, чем у коллекторных собратьев. А тут еще и гарантия 5 лет. По конструктиву есть небольшие шероховатости, но когда поработаешь вечерок таким инструментом на них забиваешь.
УШМВ-125/1200Э — «долгоиграющая» болгарка в бюджете до 6 тыс. рублей. Если вам нужен лёгкий, неубиваемый инструмент для периодической резки, зачистки и шлифовки дома, в гараже или в мастерской — берите смело: вложения окупятся быстрее, чем сгорит любая другая «младшая» щеточная УШМ.
Спасибо за внимание. Удачных покупок!
| +70 |
12130
66
|
Самые обсуждаемые обзоры
| +131 |
4827
68
|
Насчет надежности вопрос спорный, тут слабое место электроника. Там есть понижающий вч-трансформатор?
Покупал его еще в те времена, когда все бренды на рынке присутствовали, и он стоил в 3 раза дешевле чем бош, макита и пр.
Работает норм. у него очень чувствительная тепловая защита, так что сломать его сложно. Небольшая перегрузка — и сразу отключается. Может на больших объемах работ это плохо, но для бытовых целей — норм. Уже не один ремонт пережил.
А пылесос у меня Интерскол ПУ-32. Made in Germany (by Starmix). =)) Бывает и такое!
Судя по ассортименту ДНС (просто для примера), почти весь инструмент этих 2-х брендов, в этом году, резко пропал из продаж. Тоже странно.
Если это просто случайные совпадения или ещё что (например переход ДНС на дешёвый китайский инструмент), то тогда норм.
Более того, этот магазин находится поддоменом официального сайта.
Также на официальном сайте представлена брошюра с продукцией.
Но 125ммм…
Для бытовых нужд коллекторной — за глаза.
Только хардкор!
надо доделать кожуха швп и линейных направляющих)
Обещают поддержание оборотов под нагрузкой.
Ну, эээ… Я на пятнаху лучше батареек куплю к аккумуляторному ноунейму)
На самом деле, если б мне надо было регулярно пилить стены, я бы штроборез с системой пылеудаления взял (ну хотя бы в прокат). А поскольку это происходит раз в несколько лет, то пылесос меня вполне устраивает.
На будущее))
Ставим шлифовальный диск, включаем самые низкие обороты и пытаемся шлифовать что-нить стальное. Дальше начинаем всё сильнее давить, пытаемся задушить, остановить вращение диска. Если правильная константная электроника то задушить не получится.
Абразивом это изврат… но бывает что нет вариантов, (например каркас по месту подрезать).
с 5:30
Использую в работе C6MEY Hitachi БК на 220в, такой инструмент появился 6 лет назад (лето 2019) тогда и купил. Не понят народом был этот БК, и свернули продажи прям через пол года. тогда все гнались за аккумуляторным инструментом, хайп был.

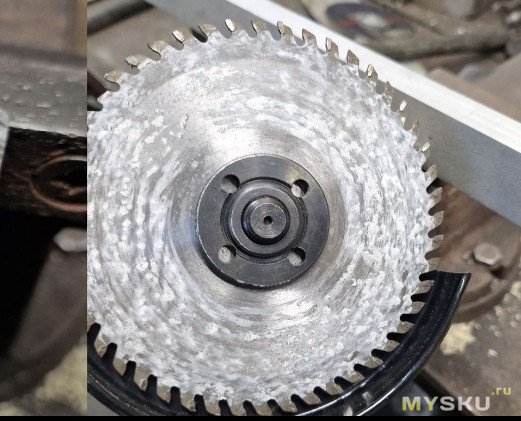

Про пилу могу сказать что использую её в очень жестких условиях, для раскроя плит 50мм алюминиевых сразу на всю глубину, через пару лет работы менял подшипник. Что нравится — можно работать на пределе нагрузки до срабатывания защиты, и долговременно, 20+ мин, она конечно греется но ничего криминального. Стружка вылетает горячая, может оставить ожог. Спалить у меня её не получилось и поэтому этот инструмент у меня вызывает доверие. До неё была коллекторная с 2012г на 2,2квт тоже хитачи (опыт раскроя большой), искал на подстраховку инструмент, этот стресс тест не выдержала макита, прям ну очень нежная, надо делать по 3 глубины и по направляющей кататься, и до кучи сжег интерскол 2квт это вообще хлам был, по ощущениям 1 квт на диске, и 1 квт в тепло, может обмотки делали из алюминия в 2018 году, рука набита, прям чувствуется не соответствие мощности, хоть и был из всех с плавным пуском, а эта БК хитачи взяла на себя всю работу, а старичок ушёл на хранение.
