К барьеру! Jesverty SPS-12003V vs WANPTEK WPS1203H - регулируемые источники питания 0-120В 0-3А, сравним (С дополнением по просьбам)
Я обещал продолжение, и вот.
В предыдущих сериях:
— История началась с заказа Jesverty SPS-12003V, описано тут: mysku.club/blog/russia-stores/104226.html
Малыш понравился, но оказался слегка болен, пришлось вернуть.
— Следующим заказал WANPTEK WPS1203H, описано тут: mysku.club/blog/aliexpress/104564.html
Работает, но не понравился — сильно шумный выход и неудобное управление.
Снова заказал Jesverty, предлагаю вниманию читателей прямое сравнение аналогичных продуктов разных производителей >>>
Дисклеймер:
Участники баттла:
1. "Блок питания 120В 3А Jesverty лабораторный, регулируемый, цифровой дисплей, USB-C, стабилизатор напряжения, для электроники и тестов", куплен на Озоне за 3 923 рубля РФ.
2. "WANPTEK Регулируемый лабораторный стабилизатор напряжения WPS1203H 120V 3A", куплен на Али за 4 369 рублей РФ.
Распаковка, комплектация, описание, технические характеристики есть по ссылкам выше.
Далее везде, если прямо не указано иное, первый участник будет слева, второй — справа.
Порты USB проверять не буду — во-первых, считаю их излишеством на подобных приборах, во-вторых, просто толком нечем.

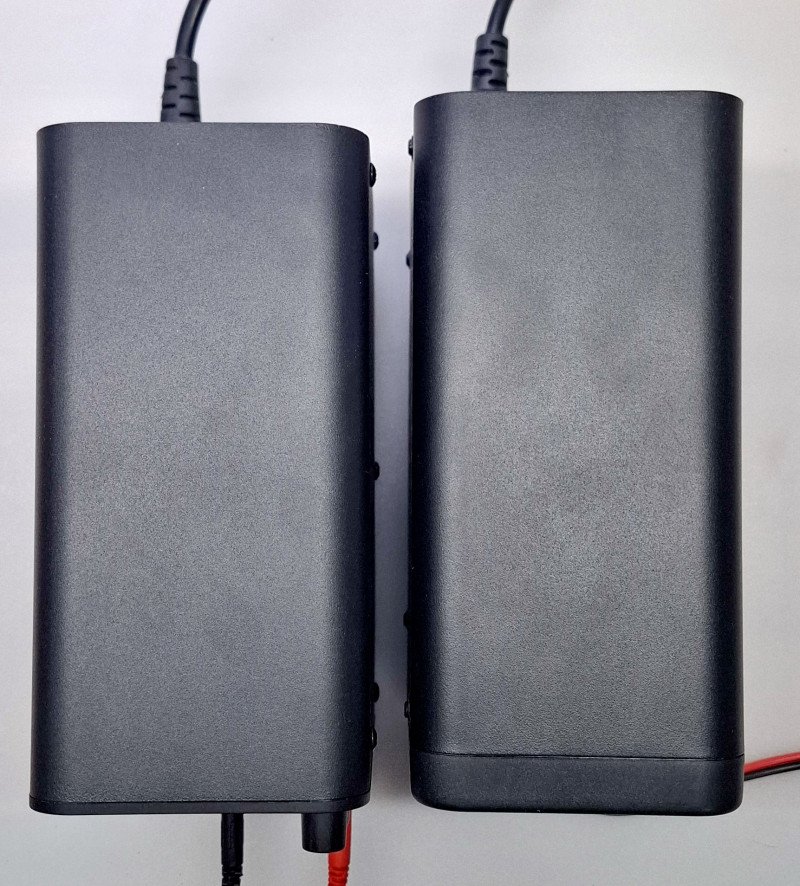

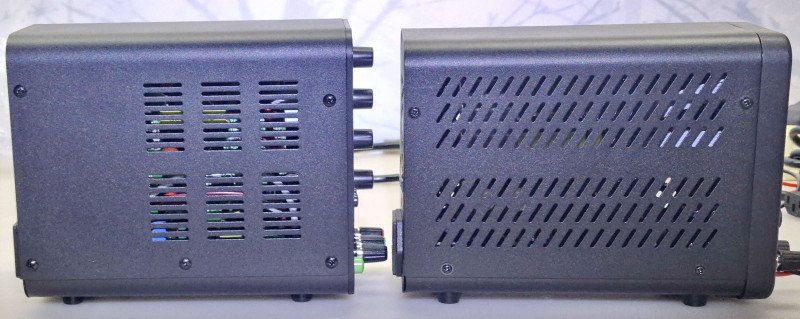

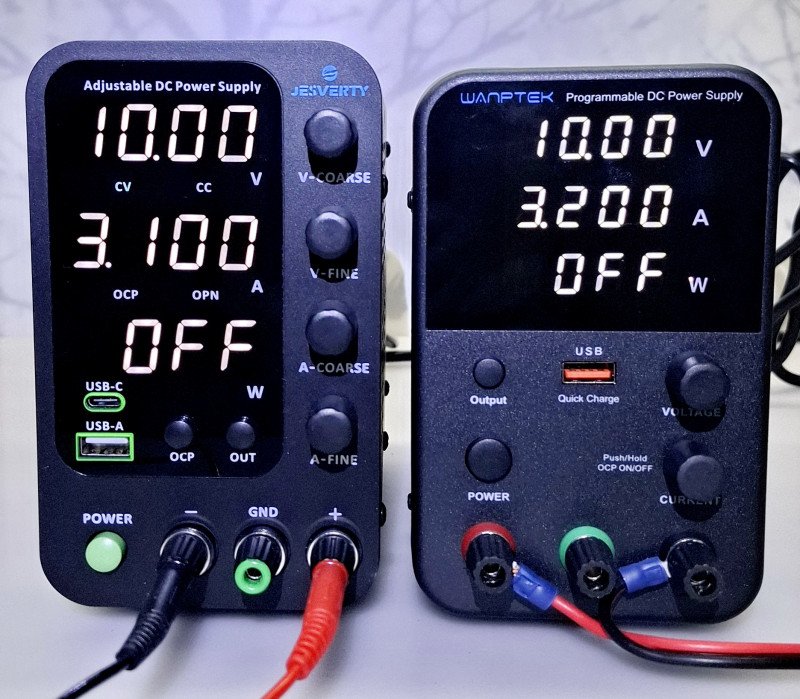

Сравнение внешнего вида и размеров (все фоты в статье кликабельны):



Jesverty чуть выше, Wanptek чуть длиннее.

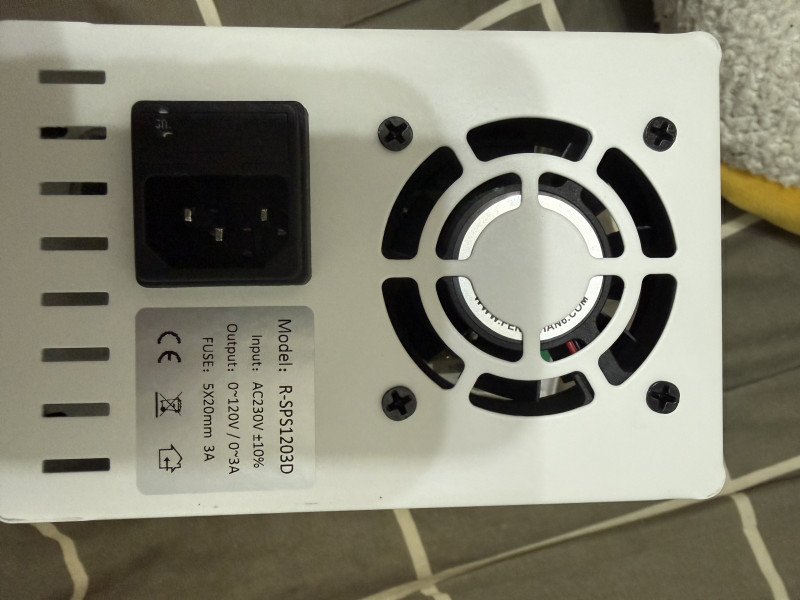

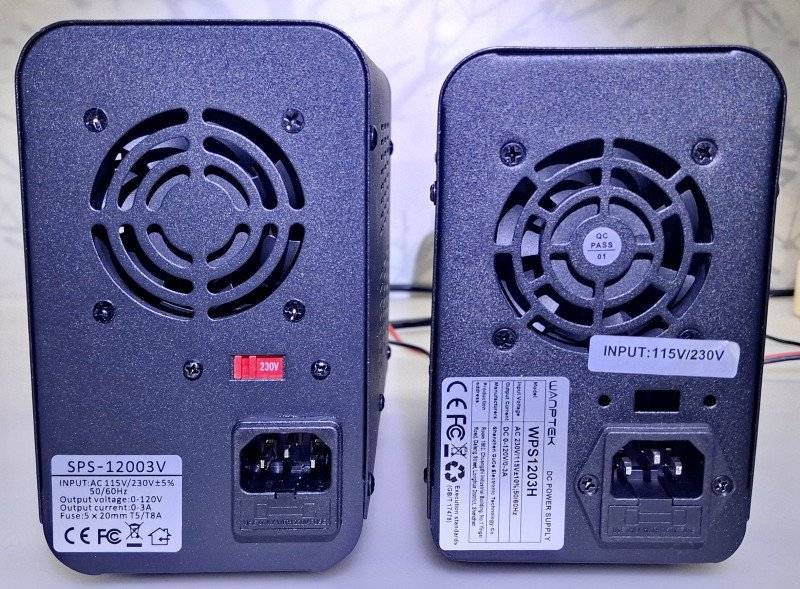

И во втором производитель сэкономил на переключателе входного напряжения, в отличие от.
А дырка для него осталась))
В остальном к качеству изготовления корпусов претензий нет.
У Jesverty крутилка «грубо» для напряжения меняет целые вольты, «точно» — сотые вольта (кроме напряжений от 100В, там «точно» сразу регулирует десятые), для тока крутилка «грубо» меняет десятые ампера, «точно» — миллиамперы.
У Wanptek крутилка по напряжению всегда начинает с десятых вольта, по току — с сотых ампера. При нажатии на энкодер регулируемый разряд переключается, но через пару секунд неактивности возвращается в состояние по умолчанию, и это жутко бесит ))
У Jesverty индикаторы крупнее, лично для меня это плюс.
Для начала проведём простые тесты на точность установки и измерений.
Это, как грится, две большие разницы.
При нажатии или повороте энкодера включается режим установки, при этом на дисплее отображается задаваемое значение параметра — тока или напряжения.
Через пару секунд после последней активности дисплей переходит в режим мультиметра, и на нём отображаются результаты измерения значений на выходе.
Соответственно, имеем два типа погрешности:
1. Погрешность установки — насколько реальное значение параметра на выходе отличается от заданного.
2. Погрешность измерений — насколько индицируемое значение не соответствует реальному на выходе.
И прямо сейчас мы это увидим вживую.
По напряжению холостого хода:

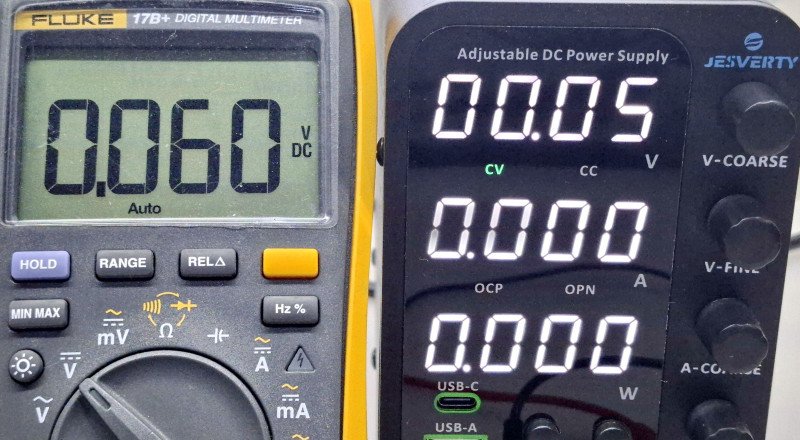

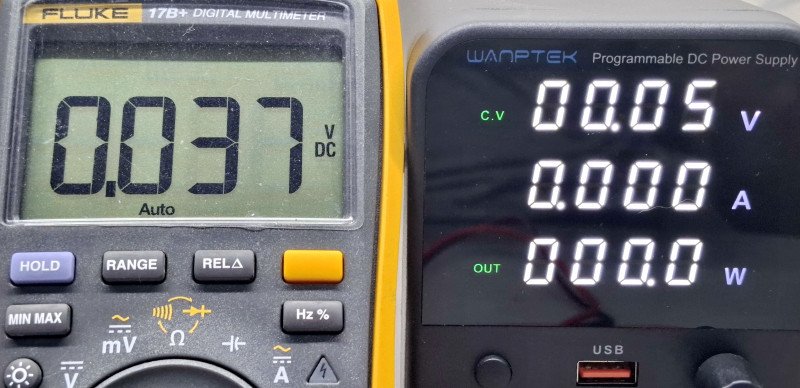

1. Установлено 50мВ:

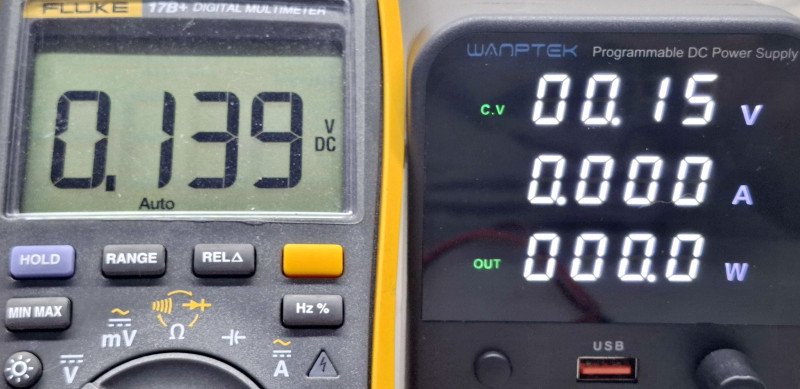

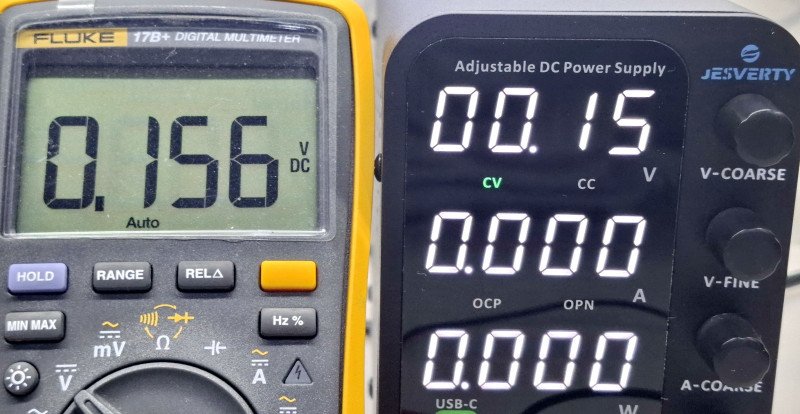

2. Установлено 150мВ:

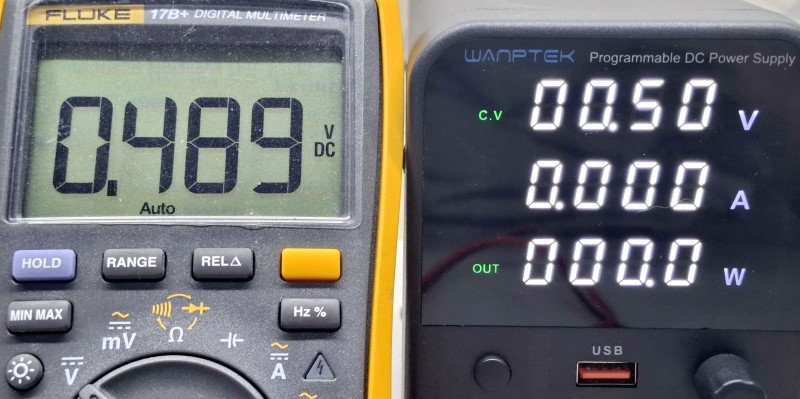

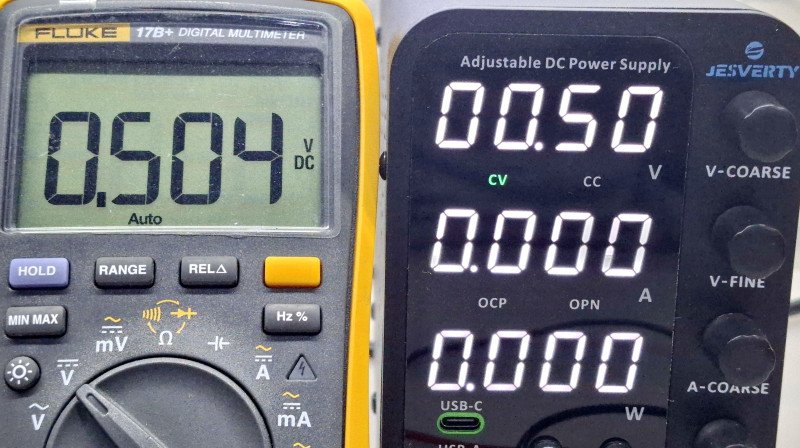

3. Установлено 500мВ:

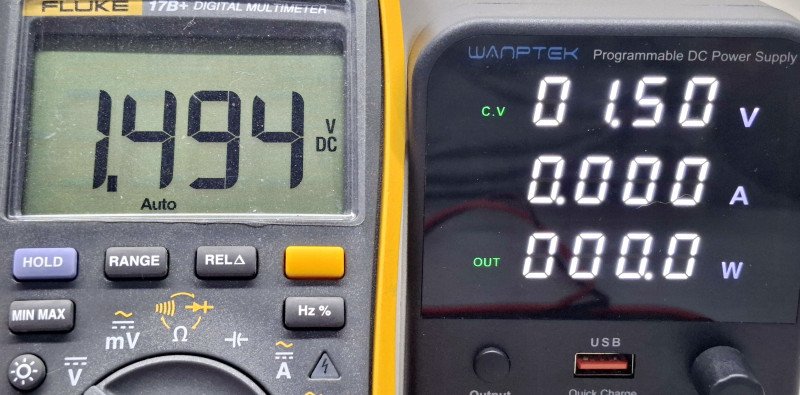

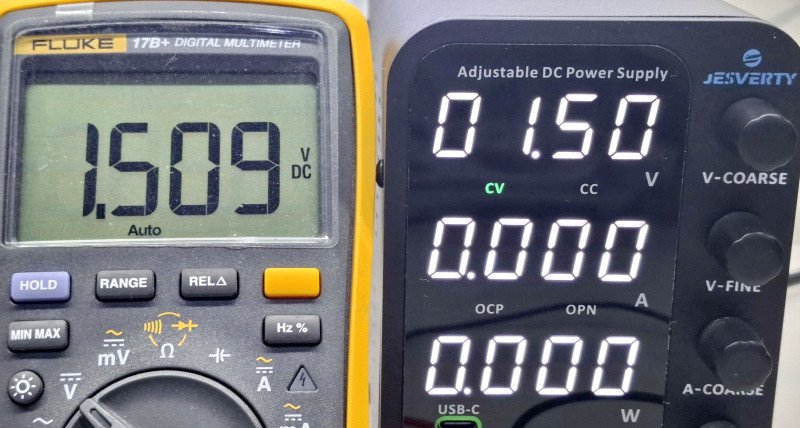

4. Установлено 1,5В:

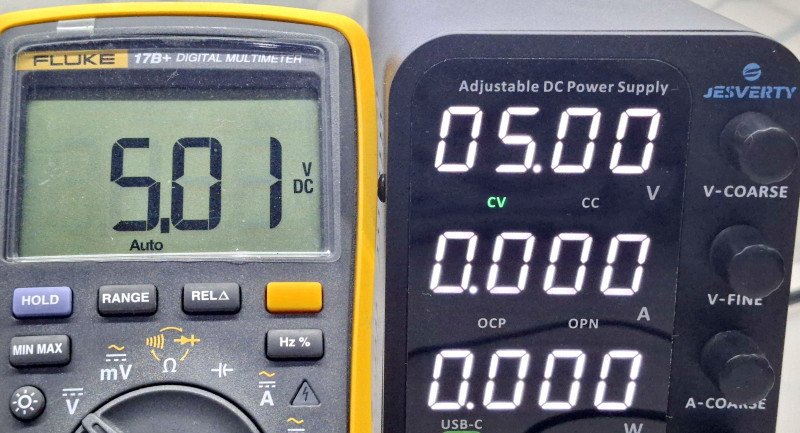

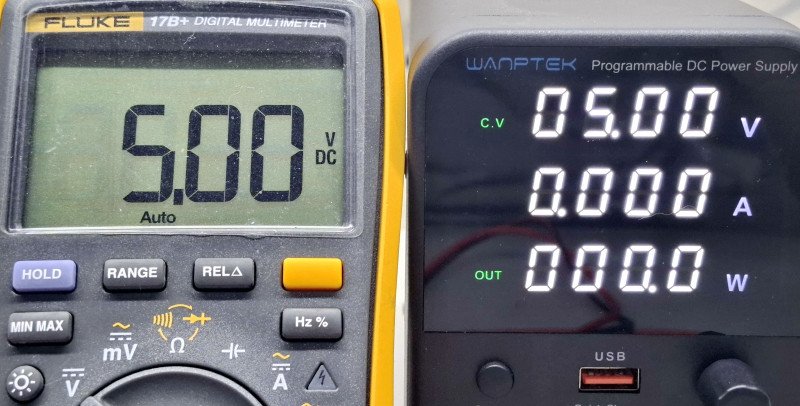

5. Установлено 5В:

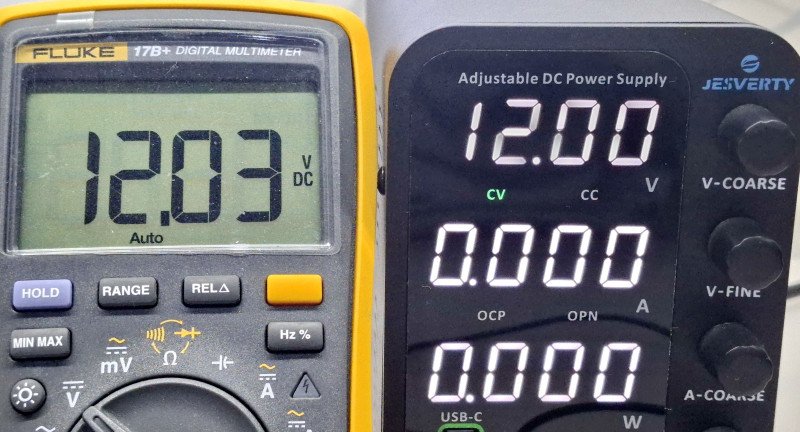

6. Установлено 12В:

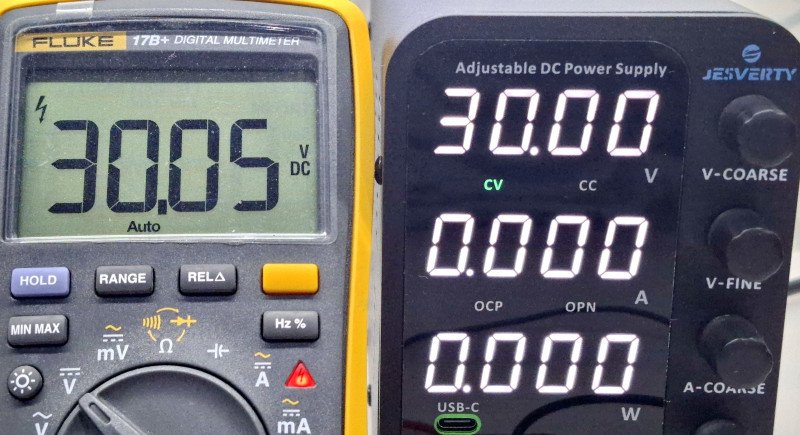

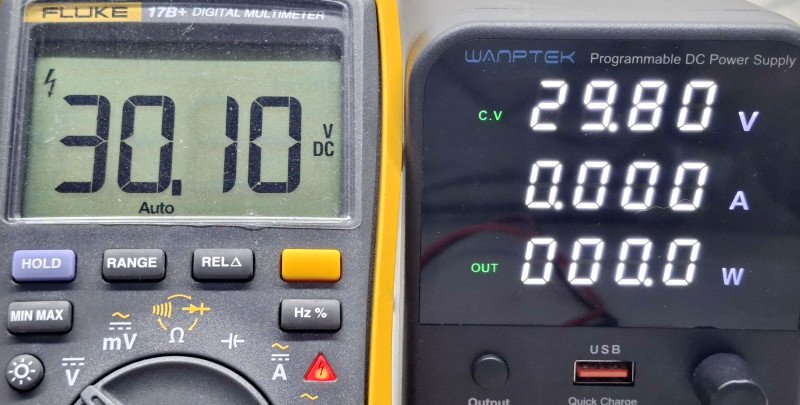

7. Установлено 30В:

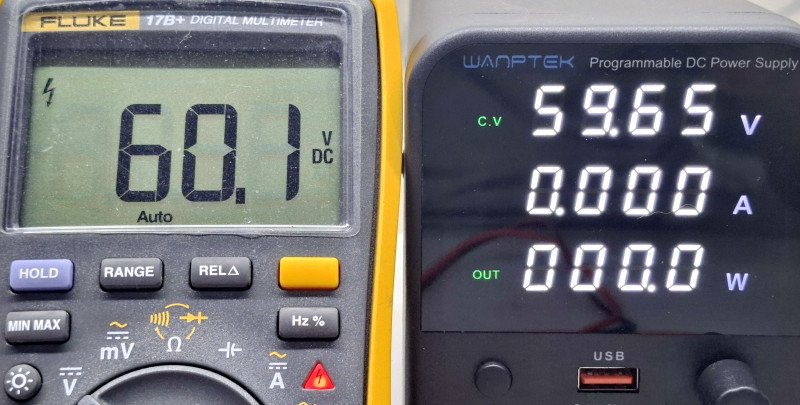

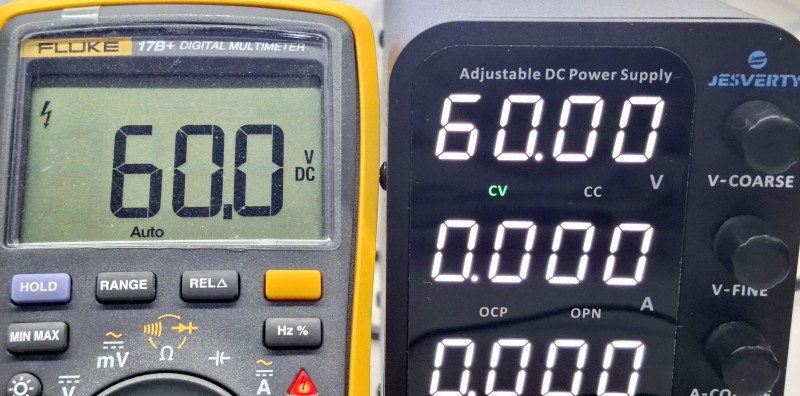

8. Установлено 60В:

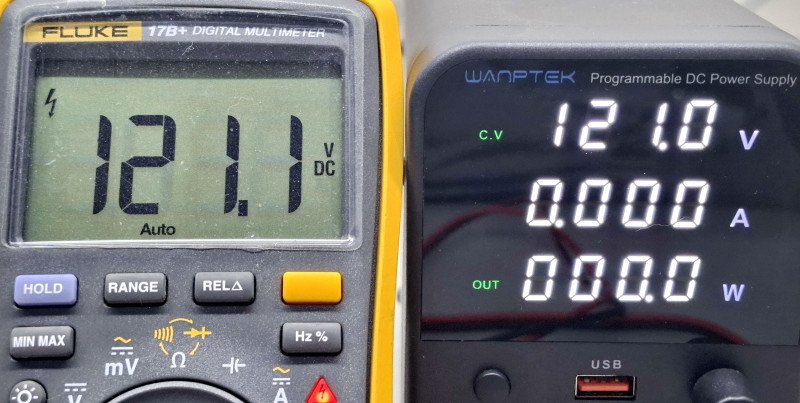

9. Установлен максимум по напряжению:


По току короткого замыкания.

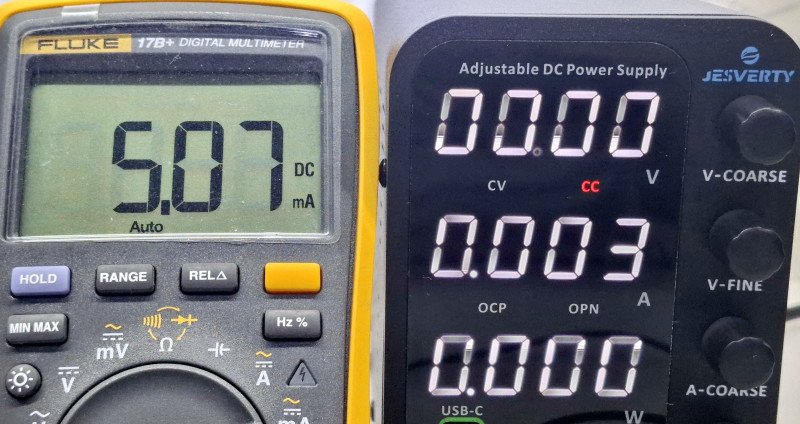

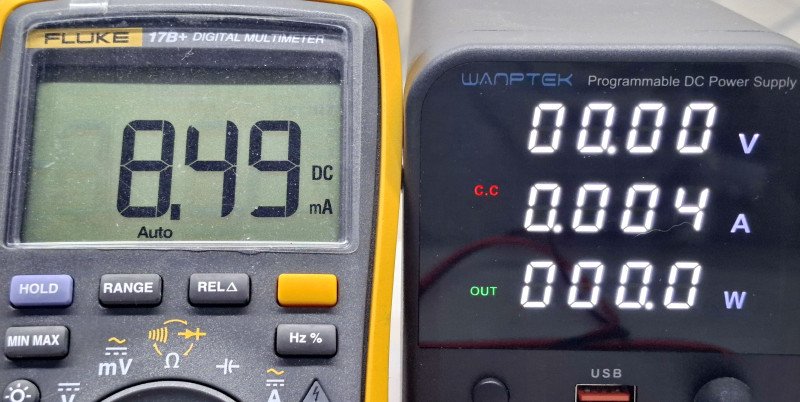

1. Установлено 5мА:

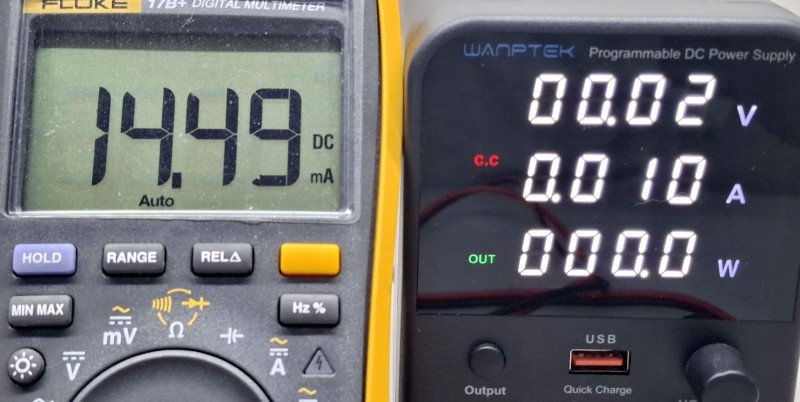

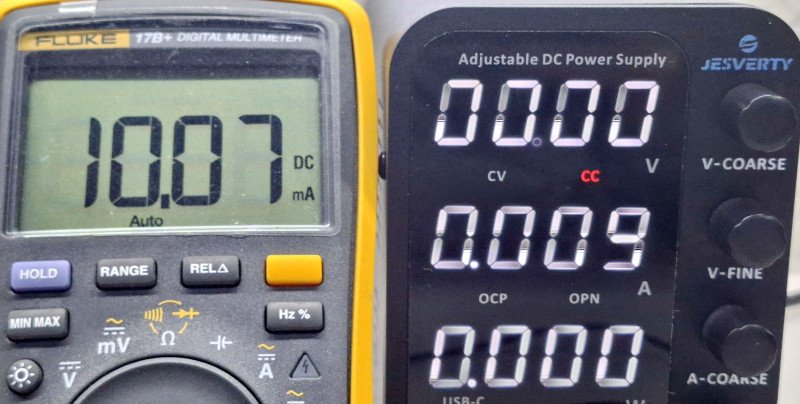

2. Установлено 10мА:

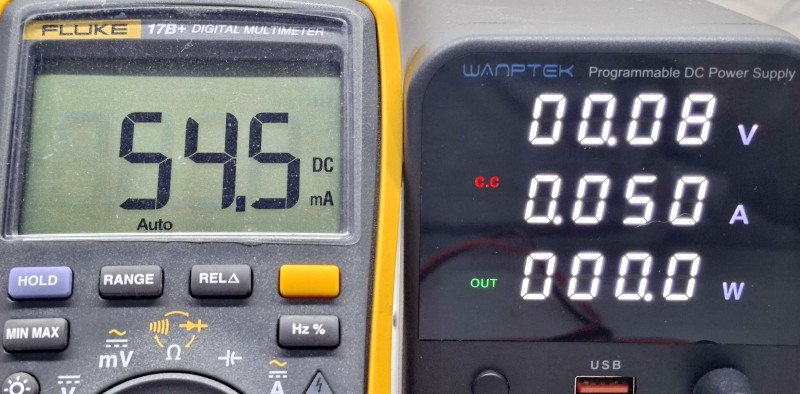

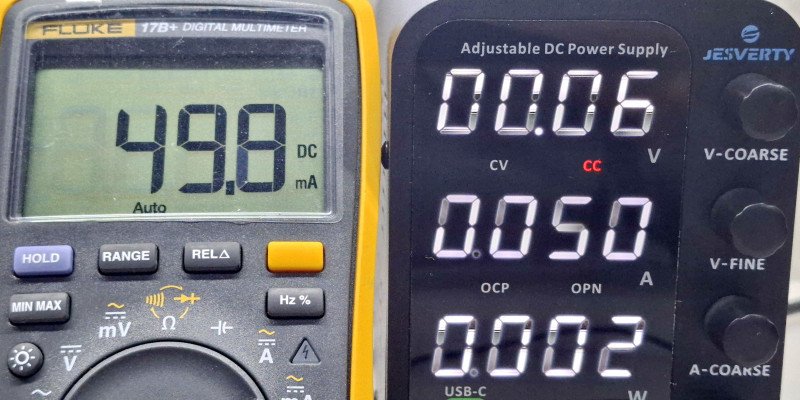

3. Установлено 50мА:

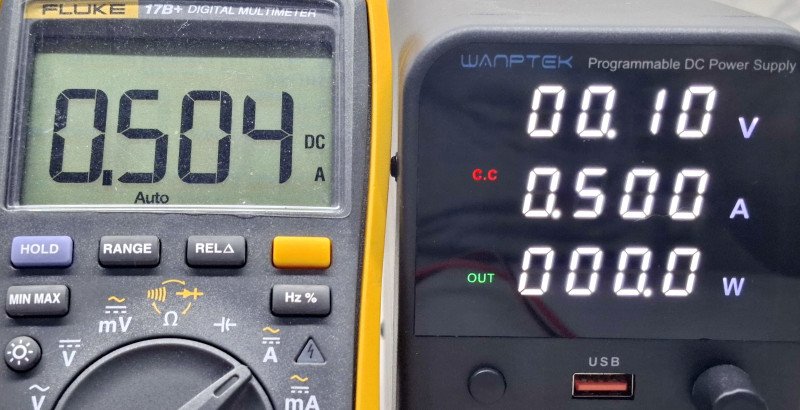

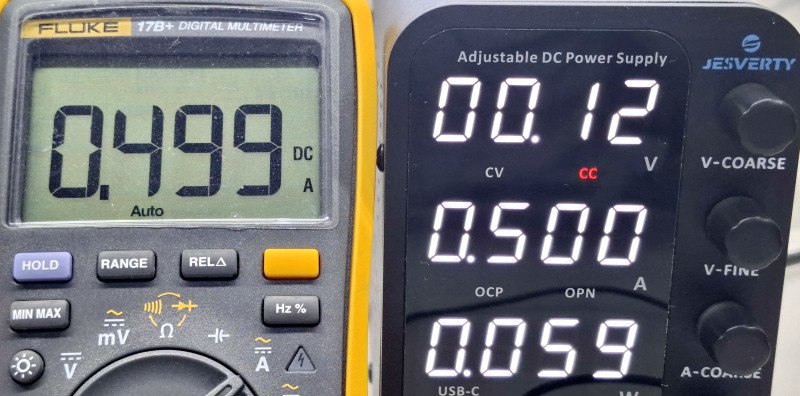

4. Установлено 500мА:

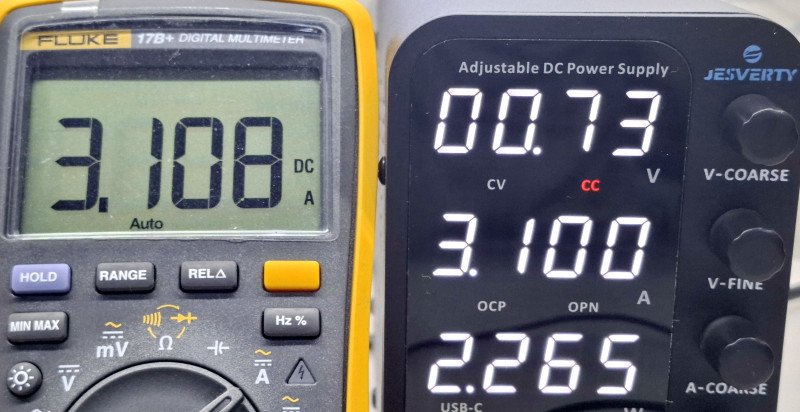

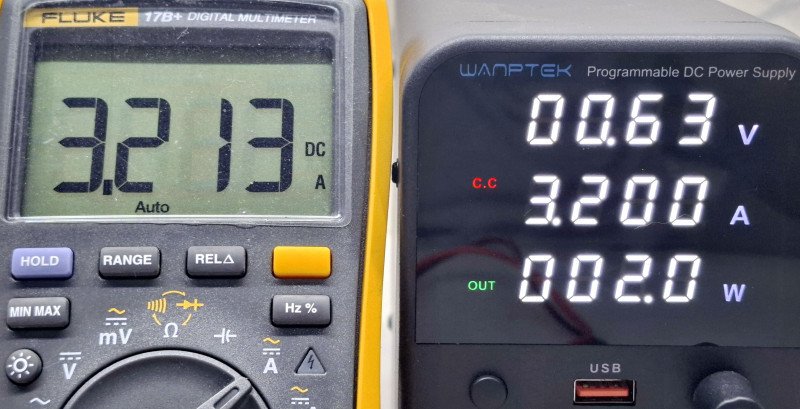

5. Установлен максимум по току:

На токах 5 и 10мА, например, видно, что у Jesverty с установкой всё норм, а вот с измерениями — не очень, а у Wanptek плоховато и то, и другое.
В остальном плюс-минус паритет.
Сравним шумы/пульсации в разных режимах и переходные процессы при подключении/отключении разных нагрузок.
Для реализации эксперимента заехал в автомагазин и прикупил автомобильных ламп головного света на 12В и на 24В, попарно одинаковых /на первый взгляд/ )))
Путём различной комбинации их спиралей можно получить максимальные токи от источника при разных напряжениях.
Жёлтая линия на осциллографе — Jesverty, зелёная, соответственно, — Wanptek.
Поскольку лампы в качестве нагрузки имеют неприятное свойство светиться, мешая съёмке, фоты пришлось законтрастировать для облегчения восприятия.

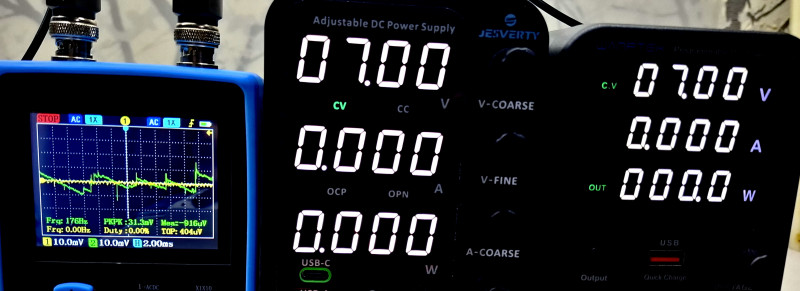

Для начала — шумы на холостом ходу, установлено напряжение 7В:

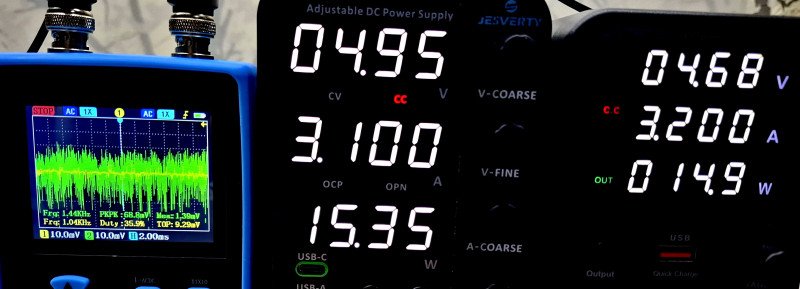

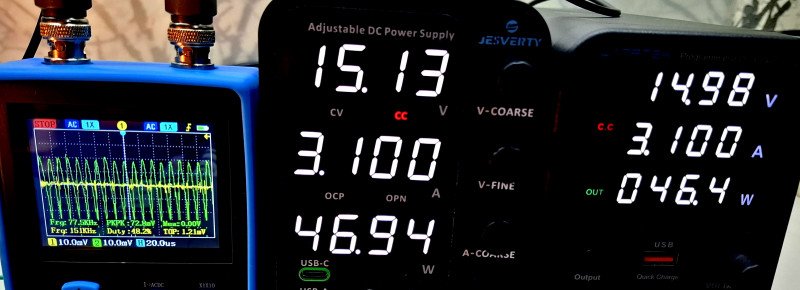

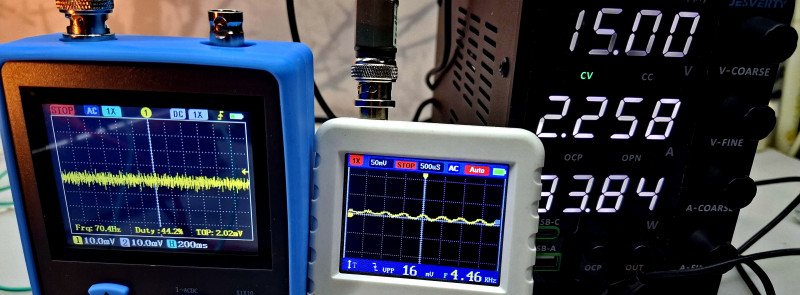

Cобираю спирали в параллель для получения максимального тока при минимальном напряжении:
Следующая конфигурация:
На этом месте, поскольку разница между участниками оказалась слишком большой, не сказать — на удивление непомерной, я засомневался в чистоте эксперимента, пересобрал стенд, поменяв местами каналы и щупы осцила, но результат не изменился.
Вернул как было.
Переходим на последовательно-параллельные сборки для повышения напряжения. Тут внезапно выяснилось, что «одинаковые» лампы на 24В не совсем одинаковые )))
Но придётся уже мириться с тем, что есть:

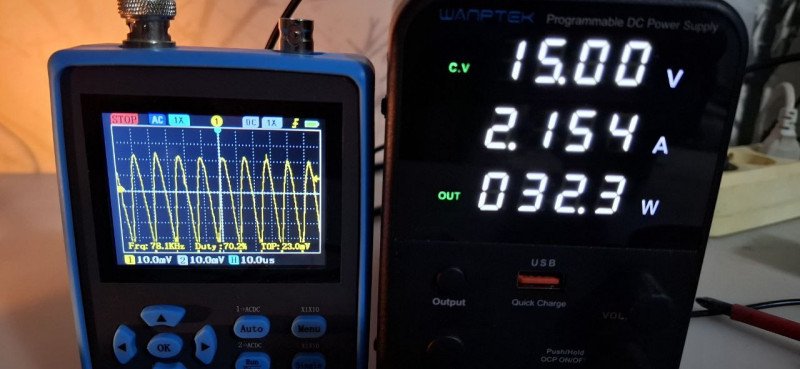

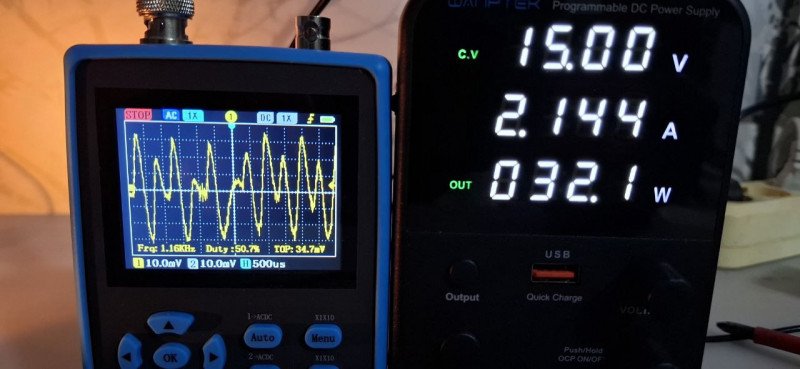

Размах пульсаций на выходе Wanptek вырос до ~100мВ на частоте около 100кГц, Jesverty тоже слегка зашумел.

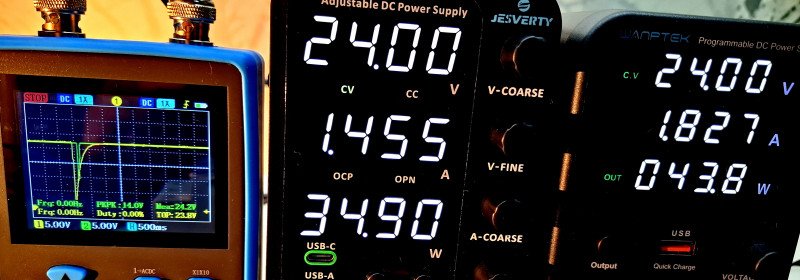

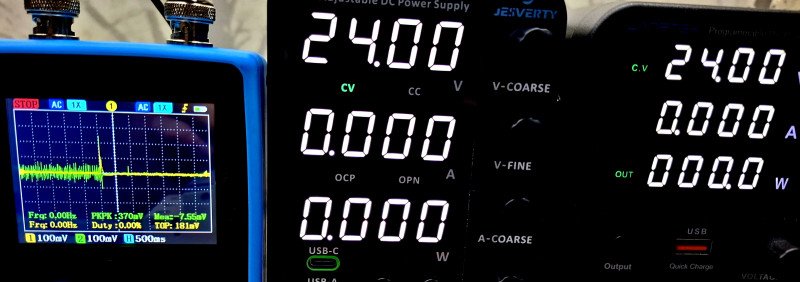

Ставим на обоих приборах напряжение 24В и смотрим на процесс включения нагрузок. Лампы в этом плане так себе выбор, поскольку имеют большой пусковой ток на холодной спирали, но всё же:

При отключении нагрузок:

Для максимальной мощности нагрузки будут другие:
Смотрите, какая красота:
На выход лезут 100Гц с хорошим размахом около 5В.
Создатели Wanptek сэкономили на входных конденсаторах?
Снижаю мощность — картинка резко хорошеет.
Но ведь совсем недавно, в сентябре, в обзоре на него я же давал именно эту нагрузку, и такого эффекта не было:
100Гц тоже лезут, но в разы меньше.
Что случилось за 3 месяца почти простоя?
Конденсаторы прокисли?

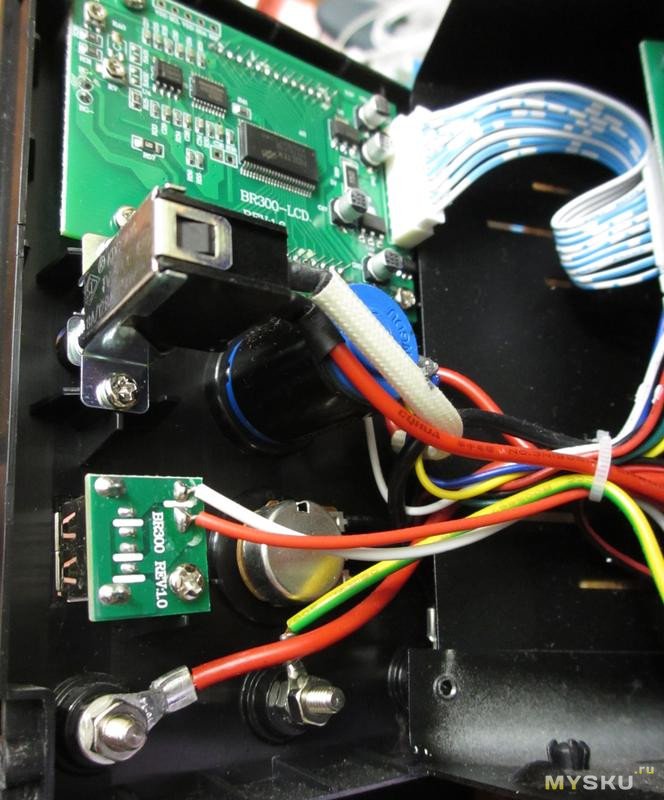

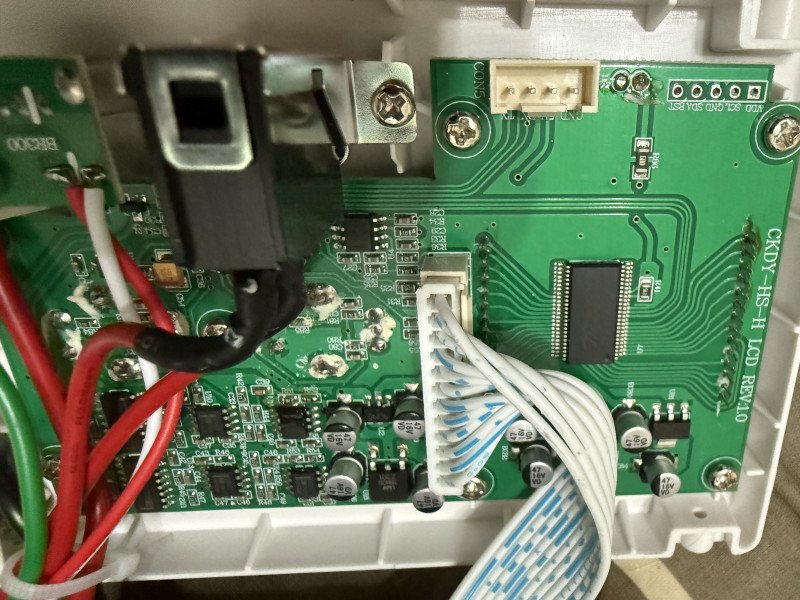

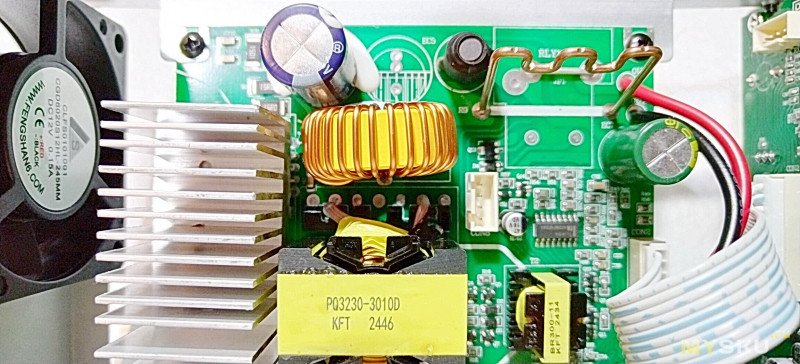

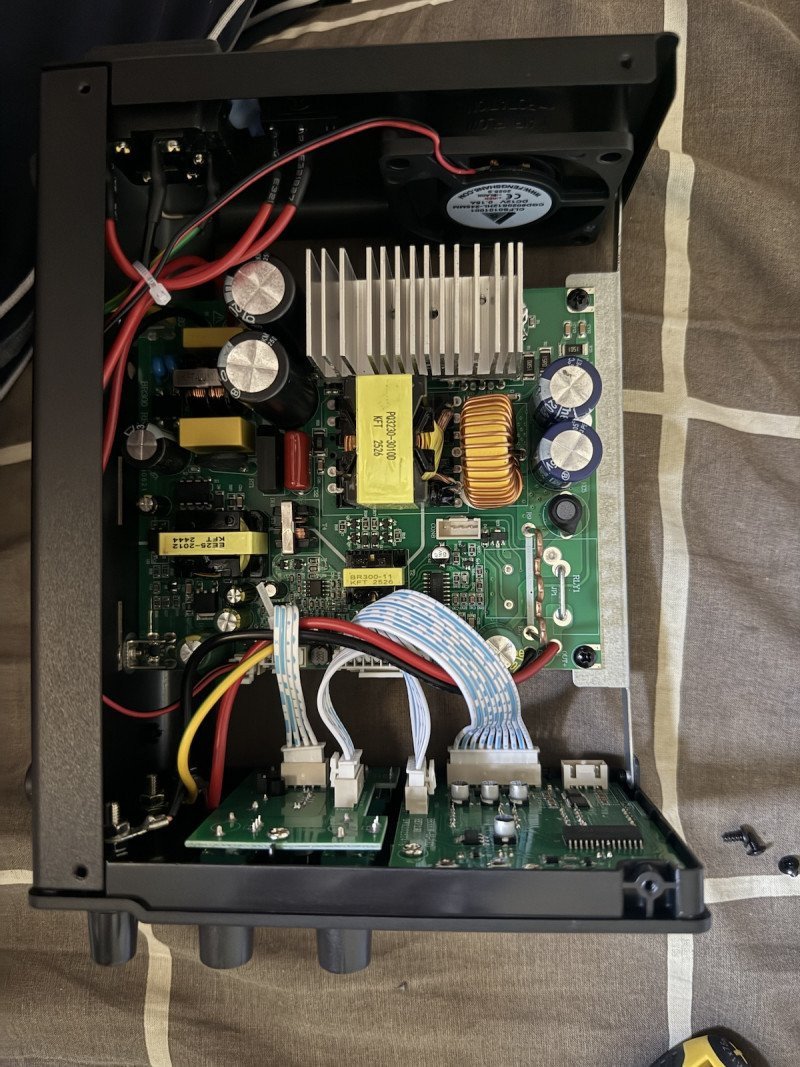

На всякий случай трачу немного времени на танцы с бубном — разбираю стенд, пересобираю, стучу, верчу — безрезультатно.
И вдруг внезапно, буквально на ровном месте, ему резко похорошело:
Это всё ещё очень много, но 1,5В таки уже не 5 )))
Там же Jesverty показывает меньше 100мВ на тех же 100Гц.
Возможно, слегка подросло напряжение в электросети?
Вопрос останется без ответа… уже несколько лет как отвык проверять — после замены локальной ТП в розетке не бывает меньше 220В.

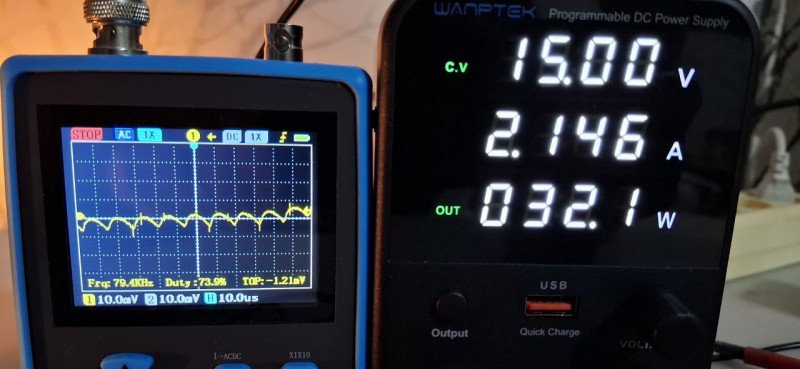

При этом на частоте ШИМ шум вполне в рамках:

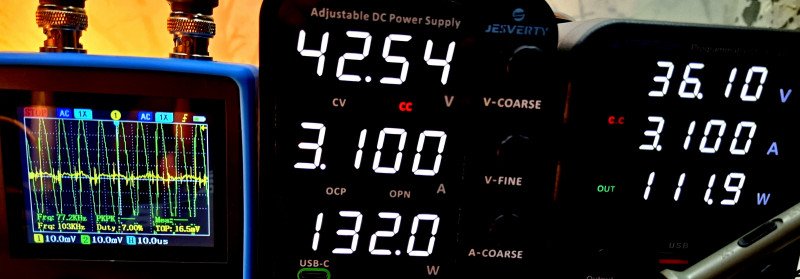

А вот так выглядит включение и отключение нагрузки на околомаксимальной мощности:

С КПД вряд ли будут сюрпризы, но всё же проверим.

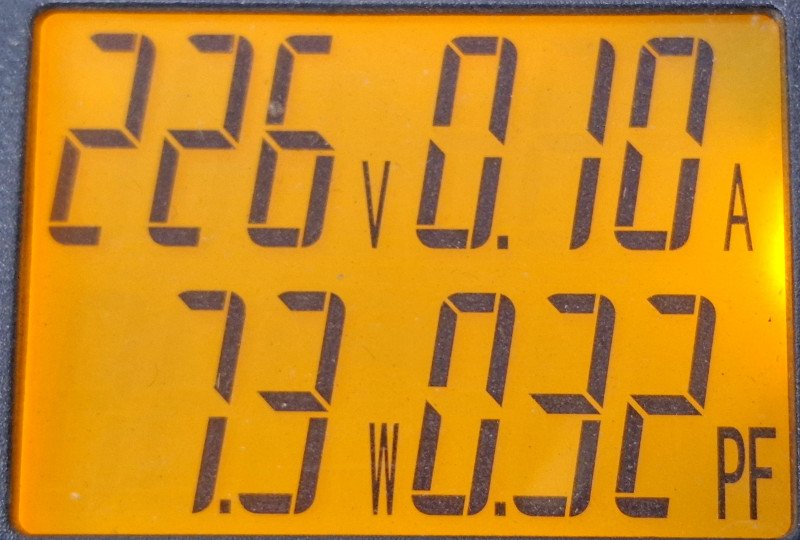

Холостой ход с включенным вентилятором:

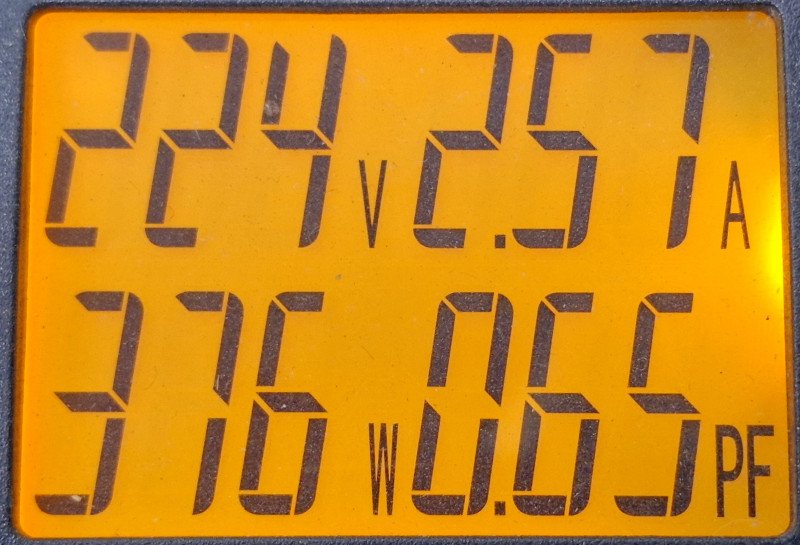

С подключенной нагрузкой:

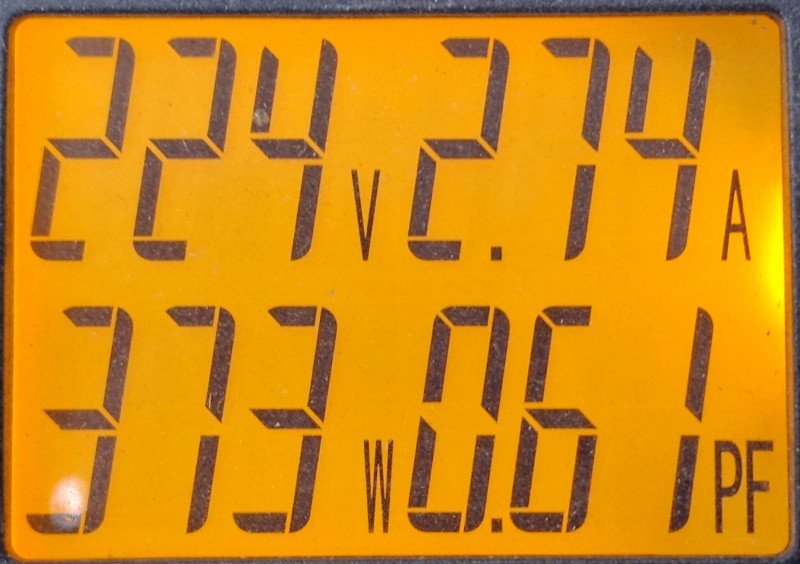

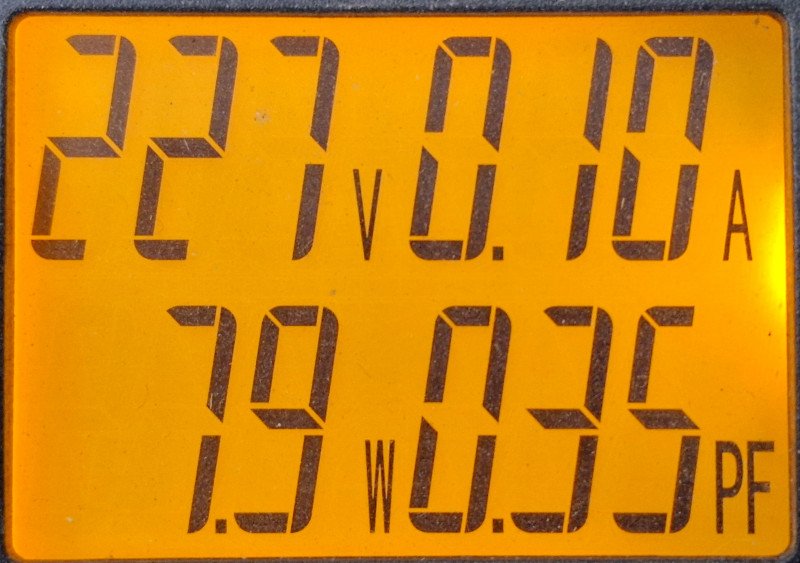

Показания на дисплеях при этом:

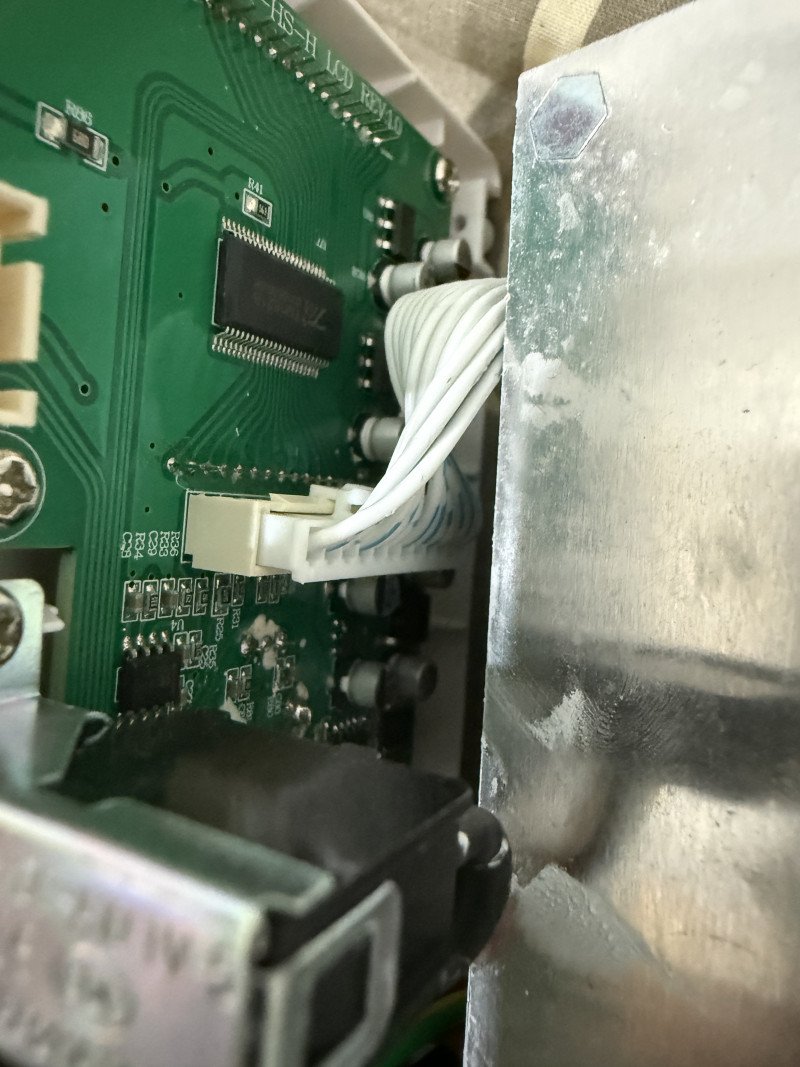

Ну и в качестве вишенки — забавный косячок:
Мелочь, канеш, но разницу в культуре производства слегка демонстрирует.
Чего не видно на фотах:
— энкодеры у Jesverty заметно мягче и приятнее;
— вентилятор у Wanptek раза в два более шумный.
Выводы делать не буду, имеющий глаза — увидит.
Киса тоже сравнивает два похожих прибора )):

Всем — надёжных приборов!
ДОПОЛНЕНИЕ от 17.12.2005
«По многочисленным просьбам читателей», засомневавшихся в достоверности результатов оценки шумов для Jesverty, провёл отдельные тесты, исключив возможное влияние сторонних факторов.

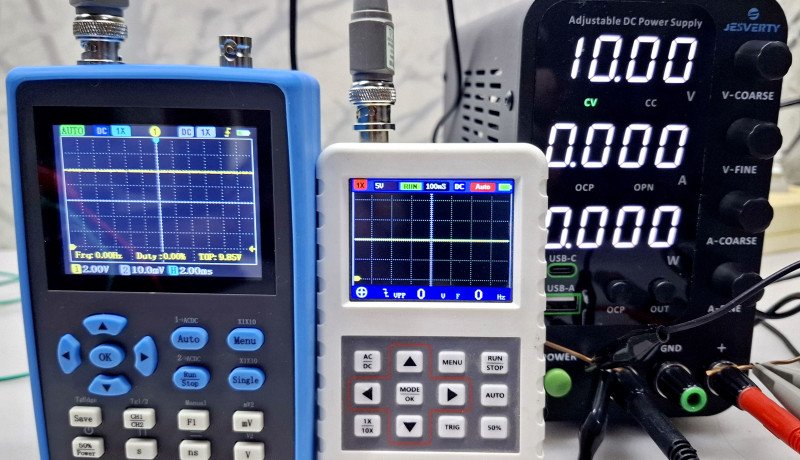

1. Собрал стенд так:

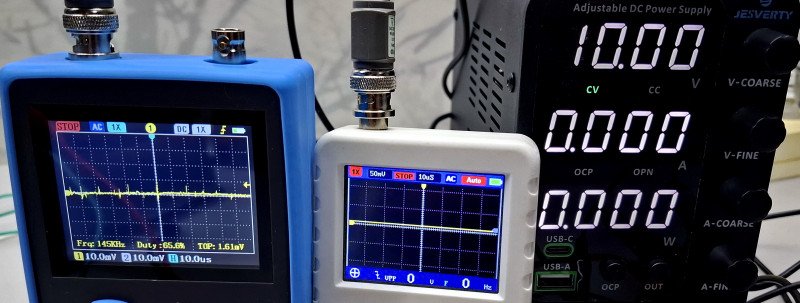

Прошу убедиться, что установленное на выходе источника напряжение 10В корректно отображается на обоих осцилах — то есть, контакт есть, где надо, а где не надо — его нет, и переключатели на щупах х10 стоят в нужном положении.

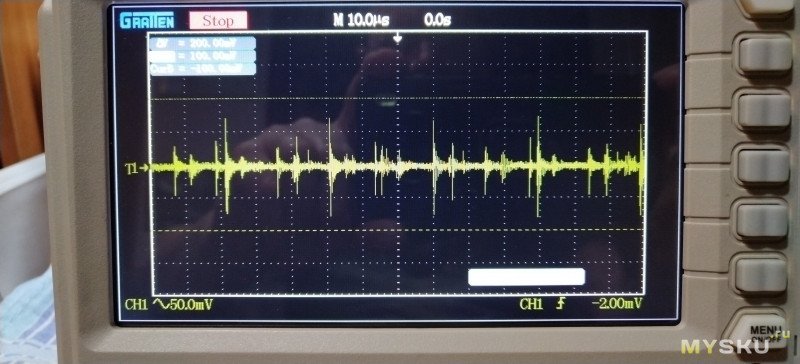

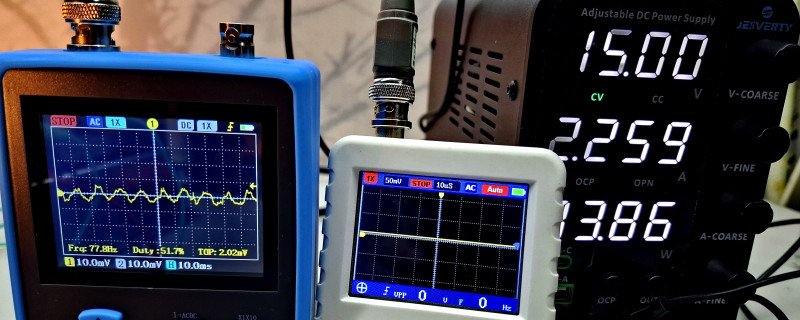

2. Переключаю на переменку и на максимальную чувствительность, включаю выход сперва на ХХ:
Видим иголочки шумов примерно 10мВ размахом, а у мелкого осцила не хватает чуйки)

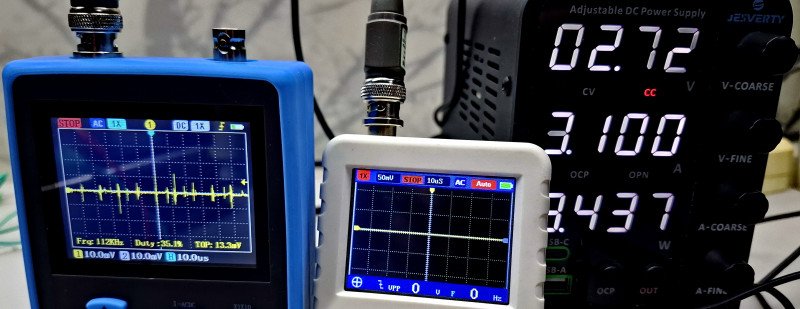

3. Подключаю нагрузку на максимальный ток при минимальном напряжении, смотрю в разных диапазонах:


4. Коммутирую нагрузку по просьбе уважаемого Bender_Rodriguez — чтобы 15В и режим CV:

Тут даже на мелком осциле удалось что-то поймать, но общий уровень шумов всё равно болтается в районе ~10мВ.

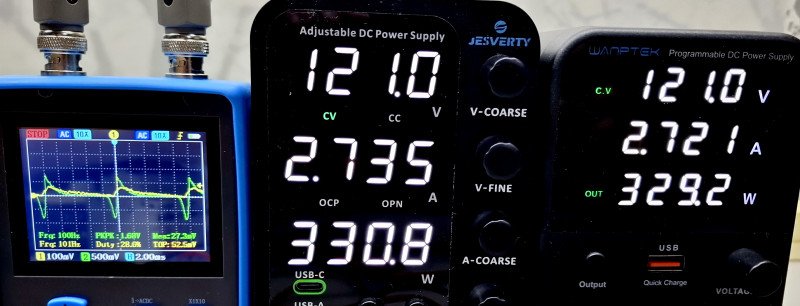

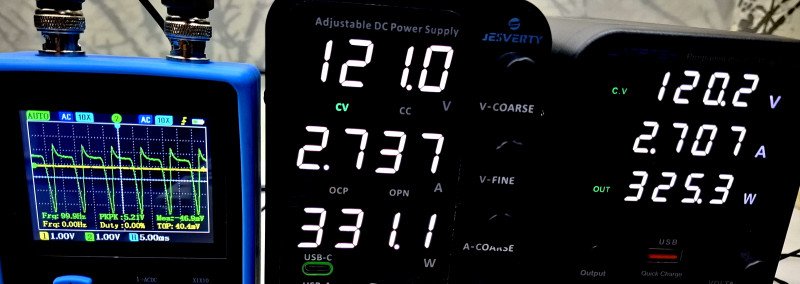

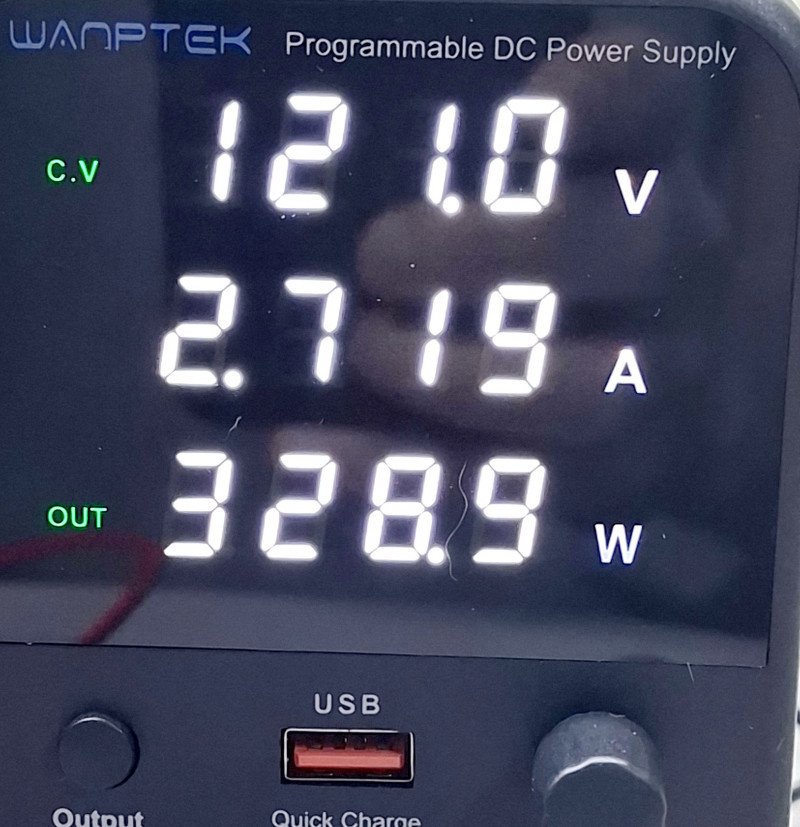

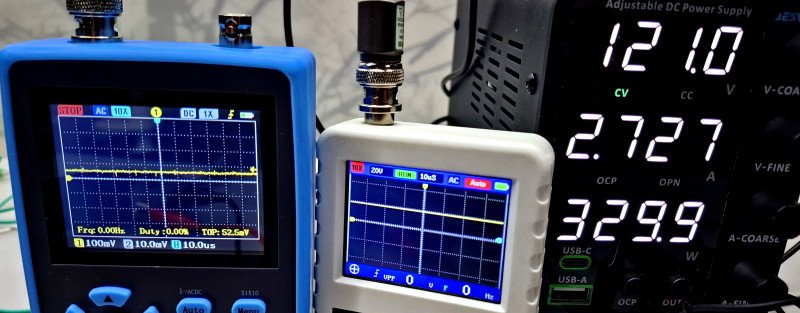

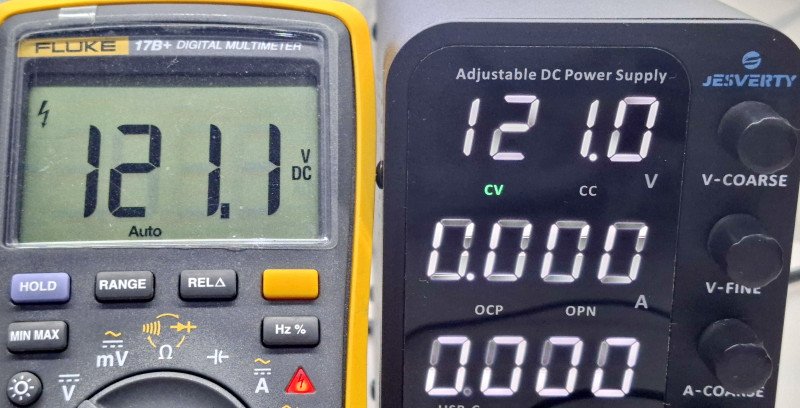

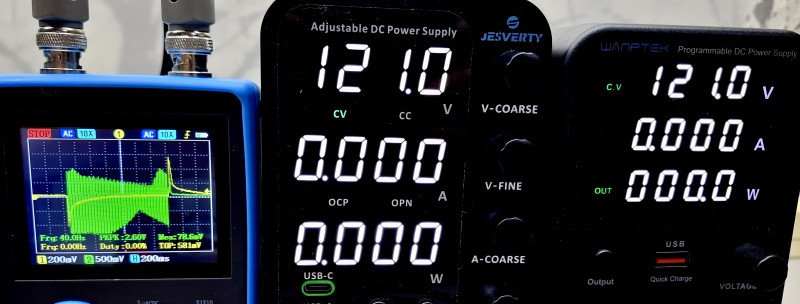

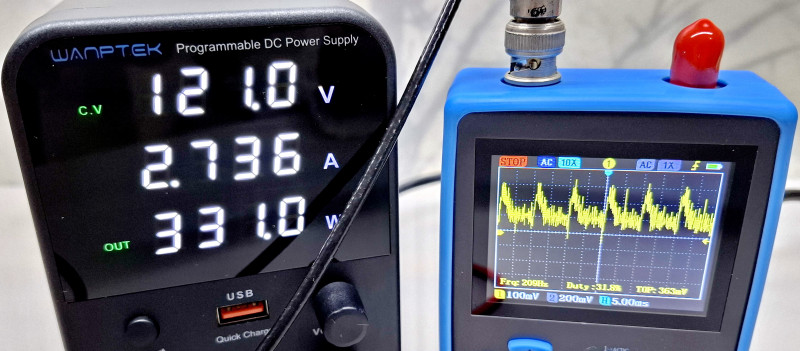

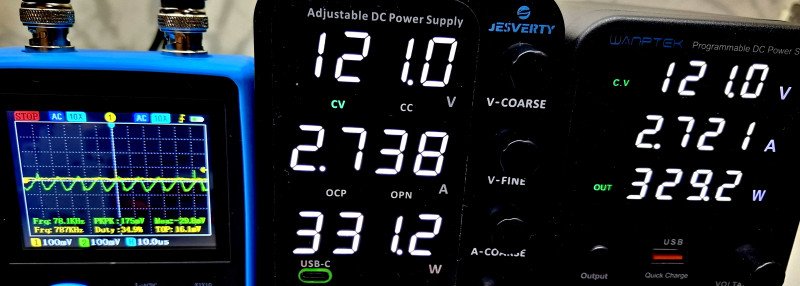

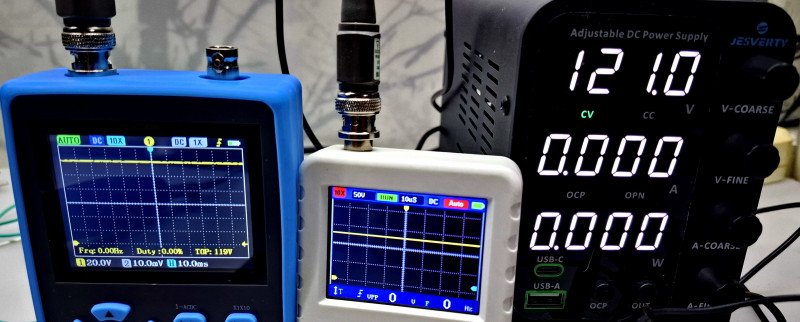

5. Переключаю щупы и осцилы на х10, ставлю 121В на выходе, проверяю:
У мелкого минимальная чуйка в этом режиме — 20В/дел, бесполезная фигня )))

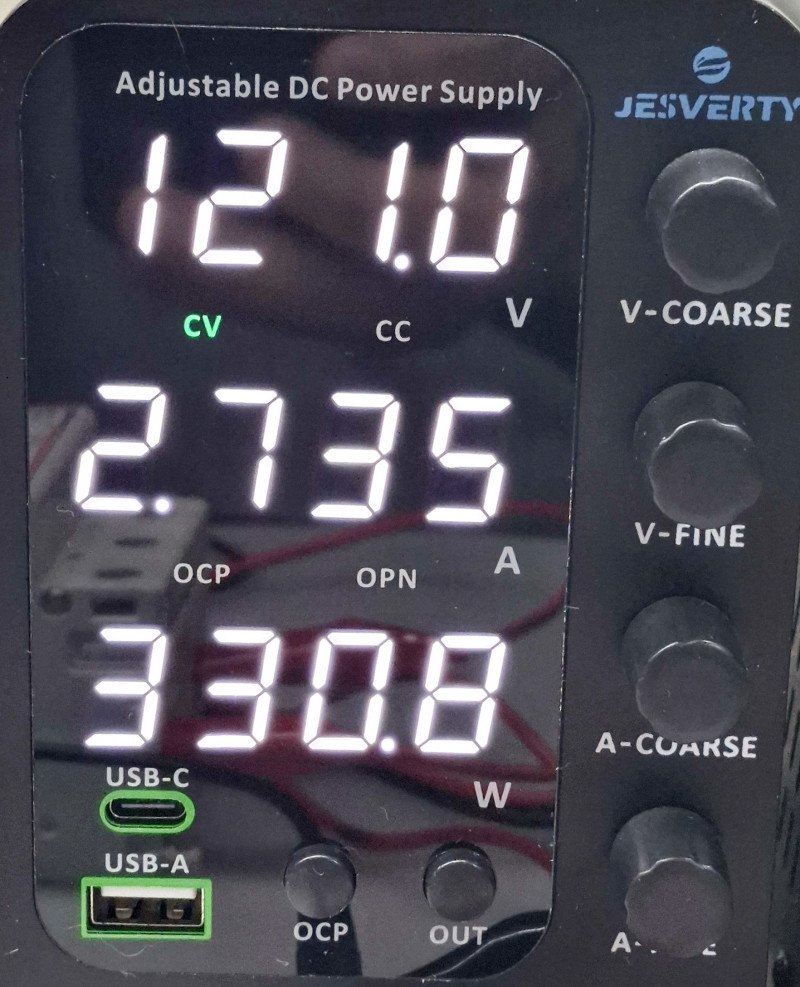

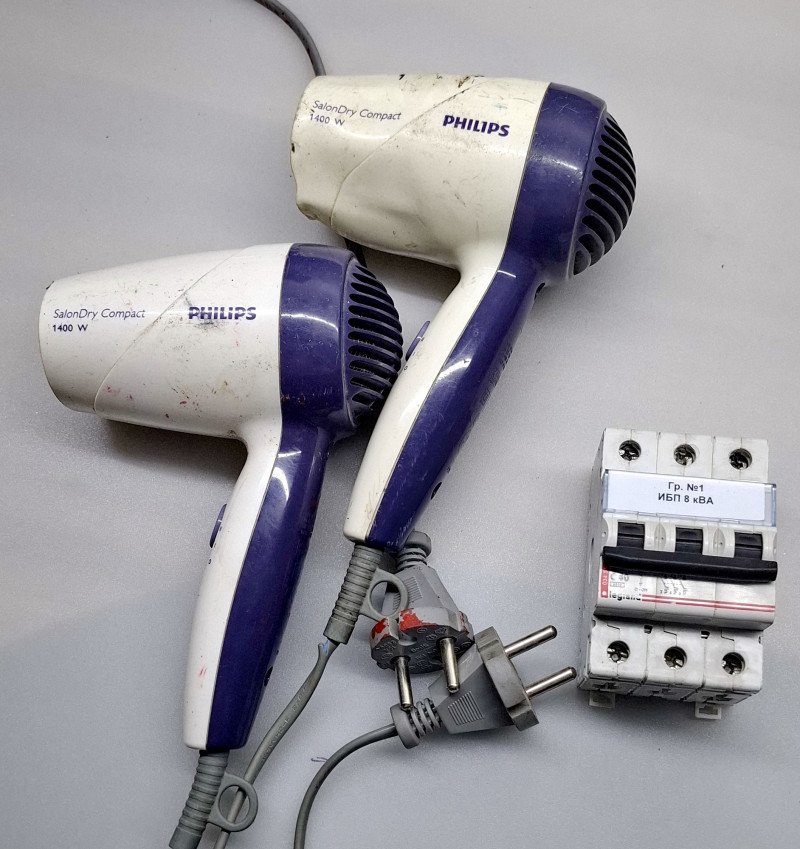

6. Нагружаю на тот же фен, что и раньше, смотрю в разных диапазонах:

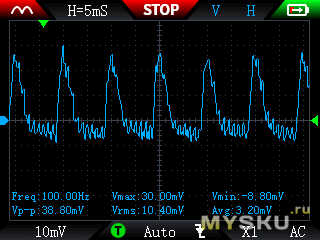

Есть примерно те же 70-80мВ на 100Гц, есть примерно тот же, что и на меньших нагрузках, уровень шумов на частотах ШИМ, почти неопределимый.
Как можете видеть, ничего особо не изменилось, измерения изначально были проведены корректно.
В предыдущих сериях:
— История началась с заказа Jesverty SPS-12003V, описано тут: mysku.club/blog/russia-stores/104226.html
Малыш понравился, но оказался слегка болен, пришлось вернуть.
— Следующим заказал WANPTEK WPS1203H, описано тут: mysku.club/blog/aliexpress/104564.html
Работает, но не понравился — сильно шумный выход и неудобное управление.
Снова заказал Jesverty, предлагаю вниманию читателей прямое сравнение аналогичных продуктов разных производителей >>>
Дисклеймер:
«автор не понимает что измеряет и как работает импульсный преобразователь» xantos 24 сентября 2025, 11:47
Вы предупреждены! )))
Участники баттла:
1. "Блок питания 120В 3А Jesverty лабораторный, регулируемый, цифровой дисплей, USB-C, стабилизатор напряжения, для электроники и тестов", куплен на Озоне за 3 923 рубля РФ.
2. "WANPTEK Регулируемый лабораторный стабилизатор напряжения WPS1203H 120V 3A", куплен на Али за 4 369 рублей РФ.
Распаковка, комплектация, описание, технические характеристики есть по ссылкам выше.
Далее везде, если прямо не указано иное, первый участник будет слева, второй — справа.
Порты USB проверять не буду — во-первых, считаю их излишеством на подобных приборах, во-вторых, просто толком нечем.
Сравнение внешнего вида и размеров (все фоты в статье кликабельны):



Jesverty чуть выше, Wanptek чуть длиннее.И во втором производитель сэкономил на переключателе входного напряжения, в отличие от.
А дырка для него осталась))
В остальном к качеству изготовления корпусов претензий нет.
У Jesverty крутилка «грубо» для напряжения меняет целые вольты, «точно» — сотые вольта (кроме напряжений от 100В, там «точно» сразу регулирует десятые), для тока крутилка «грубо» меняет десятые ампера, «точно» — миллиамперы.
У Wanptek крутилка по напряжению всегда начинает с десятых вольта, по току — с сотых ампера. При нажатии на энкодер регулируемый разряд переключается, но через пару секунд неактивности возвращается в состояние по умолчанию, и это жутко бесит ))
У Jesverty индикаторы крупнее, лично для меня это плюс.
Для начала проведём простые тесты на точность установки и измерений.
Это, как грится, две большие разницы.
При нажатии или повороте энкодера включается режим установки, при этом на дисплее отображается задаваемое значение параметра — тока или напряжения.
Через пару секунд после последней активности дисплей переходит в режим мультиметра, и на нём отображаются результаты измерения значений на выходе.
Соответственно, имеем два типа погрешности:
1. Погрешность установки — насколько реальное значение параметра на выходе отличается от заданного.
2. Погрешность измерений — насколько индицируемое значение не соответствует реальному на выходе.
И прямо сейчас мы это увидим вживую.
По напряжению холостого хода:
1. Установлено 50мВ:

2. Установлено 150мВ:
3. Установлено 500мВ:
4. Установлено 1,5В:
5. Установлено 5В:
6. Установлено 12В:
7. Установлено 30В:
8. Установлено 60В:
9. Установлен максимум по напряжению:

По току короткого замыкания.
1. Установлено 5мА:

2. Установлено 10мА:
3. Установлено 50мА:
4. Установлено 500мА:
5. Установлен максимум по току:
На токах 5 и 10мА, например, видно, что у Jesverty с установкой всё норм, а вот с измерениями — не очень, а у Wanptek плоховато и то, и другое.В остальном плюс-минус паритет.
Сравним шумы/пульсации в разных режимах и переходные процессы при подключении/отключении разных нагрузок.
Для реализации эксперимента заехал в автомагазин и прикупил автомобильных ламп головного света на 12В и на 24В, попарно одинаковых /на первый взгляд/ )))
Путём различной комбинации их спиралей можно получить максимальные токи от источника при разных напряжениях.
Жёлтая линия на осциллографе — Jesverty, зелёная, соответственно, — Wanptek.
Поскольку лампы в качестве нагрузки имеют неприятное свойство светиться, мешая съёмке, фоты пришлось законтрастировать для облегчения восприятия.
Для начала — шумы на холостом ходу, установлено напряжение 7В:
Cобираю спирали в параллель для получения максимального тока при минимальном напряжении:
Следующая конфигурация:
На этом месте, поскольку разница между участниками оказалась слишком большой, не сказать — на удивление непомерной, я засомневался в чистоте эксперимента, пересобрал стенд, поменяв местами каналы и щупы осцила, но результат не изменился.Вернул как было.
Переходим на последовательно-параллельные сборки для повышения напряжения. Тут внезапно выяснилось, что «одинаковые» лампы на 24В не совсем одинаковые )))
Но придётся уже мириться с тем, что есть:
Размах пульсаций на выходе Wanptek вырос до ~100мВ на частоте около 100кГц, Jesverty тоже слегка зашумел.Ставим на обоих приборах напряжение 24В и смотрим на процесс включения нагрузок. Лампы в этом плане так себе выбор, поскольку имеют большой пусковой ток на холодной спирали, но всё же:

При отключении нагрузок:

Для максимальной мощности нагрузки будут другие:
Смотрите, какая красота:
На выход лезут 100Гц с хорошим размахом около 5В.Создатели Wanptek сэкономили на входных конденсаторах?
Снижаю мощность — картинка резко хорошеет.
Но ведь совсем недавно, в сентябре, в обзоре на него я же давал именно эту нагрузку, и такого эффекта не было:
100Гц тоже лезут, но в разы меньше.Что случилось за 3 месяца почти простоя?
Конденсаторы прокисли?
На всякий случай трачу немного времени на танцы с бубном — разбираю стенд, пересобираю, стучу, верчу — безрезультатно.
И вдруг внезапно, буквально на ровном месте, ему резко похорошело:
Это всё ещё очень много, но 1,5В таки уже не 5 )))Там же Jesverty показывает меньше 100мВ на тех же 100Гц.
Возможно, слегка подросло напряжение в электросети?
Вопрос останется без ответа… уже несколько лет как отвык проверять — после замены локальной ТП в розетке не бывает меньше 220В.
При этом на частоте ШИМ шум вполне в рамках:
А вот так выглядит включение и отключение нагрузки на околомаксимальной мощности:
С КПД вряд ли будут сюрпризы, но всё же проверим.
Холостой ход с включенным вентилятором:

С подключенной нагрузкой:
Показания на дисплеях при этом:

Ну и в качестве вишенки — забавный косячок:
| Видео на Ю | Видео на Ру |
Мелочь, канеш, но разницу в культуре производства слегка демонстрирует.
Чего не видно на фотах:
— энкодеры у Jesverty заметно мягче и приятнее;
— вентилятор у Wanptek раза в два более шумный.
Выводы делать не буду, имеющий глаза — увидит.
Киса тоже сравнивает два похожих прибора )):

Всем — надёжных приборов!
ДОПОЛНЕНИЕ от 17.12.2005
«По многочисленным просьбам читателей», засомневавшихся в достоверности результатов оценки шумов для Jesverty, провёл отдельные тесты, исключив возможное влияние сторонних факторов.
1. Собрал стенд так:
Прошу убедиться, что установленное на выходе источника напряжение 10В корректно отображается на обоих осцилах — то есть, контакт есть, где надо, а где не надо — его нет, и переключатели на щупах х10 стоят в нужном положении.2. Переключаю на переменку и на максимальную чувствительность, включаю выход сперва на ХХ:
Видим иголочки шумов примерно 10мВ размахом, а у мелкого осцила не хватает чуйки)3. Подключаю нагрузку на максимальный ток при минимальном напряжении, смотрю в разных диапазонах:


4. Коммутирую нагрузку по просьбе уважаемого Bender_Rodriguez — чтобы 15В и режим CV:

Тут даже на мелком осциле удалось что-то поймать, но общий уровень шумов всё равно болтается в районе ~10мВ.5. Переключаю щупы и осцилы на х10, ставлю 121В на выходе, проверяю:
У мелкого минимальная чуйка в этом режиме — 20В/дел, бесполезная фигня )))6. Нагружаю на тот же фен, что и раньше, смотрю в разных диапазонах:

Есть примерно те же 70-80мВ на 100Гц, есть примерно тот же, что и на меньших нагрузках, уровень шумов на частотах ШИМ, почти неопределимый.Как можете видеть, ничего особо не изменилось, измерения изначально были проведены корректно.
Самые обсуждаемые обзоры
| +53 |
2796
52
|
| +26 |
3162
69
|
Точно вот то, синее осциллоскопное, мозги не компостирует?
Да и при снижении нагрузки картинка правильно меняется.
Я же не сказал, что он обязательно должен разогреться до рабочей t. Но вы можете укоротить нихромовую спираль.

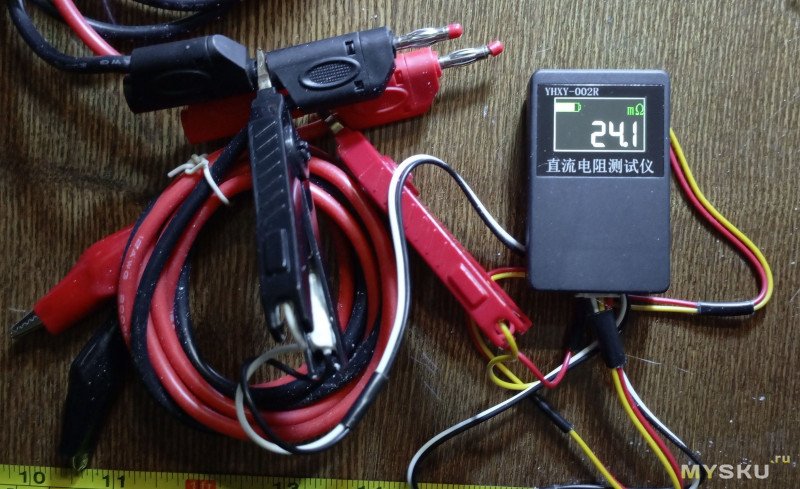

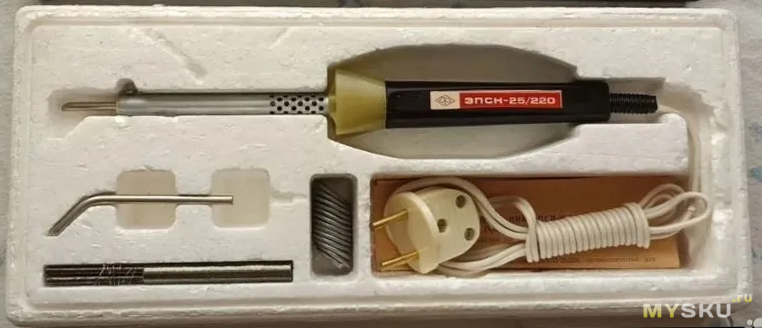

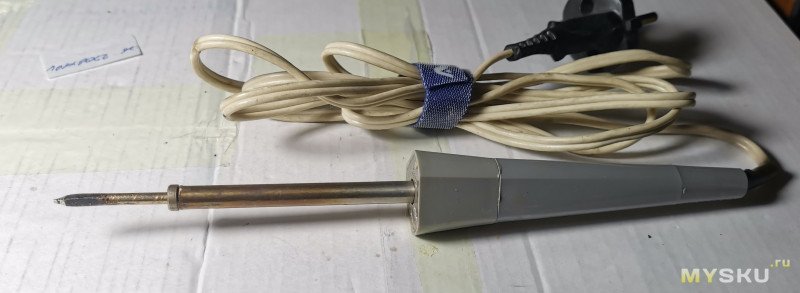

Это был мой первый паяльник, куплен в 80-каком-то году вместе с Ц20.
Наиболее популярным паяльником в позднее советское время был так же из серии ЭПСН — 25 снизу в пенопластовой упаковке, а сверху в прозрачной презентабельной.
Чтобы медное жало быстро не окислялось, мы кончик его на наковальне молотком «гартовали» — не уверен за правильность термина, но деды говорили, после уплотнения поверхности медь дольше сохраняется.
Была ещё технология. Медное жало натиралось молибденовой пастой, которая применяется на промышленных ТЭЦ. Тоже использовал, вполне работает, но процедуру надо периодически обновлять. Применял на позднесоветских паяльниках 40 Вт с изогнутым жалом, которое сужается от толстого до тонкого, примерно 3 мм, так что вполне можно было работать с микросхемами и пр. Фото найти долго не получалось. Впрочем, вот он.

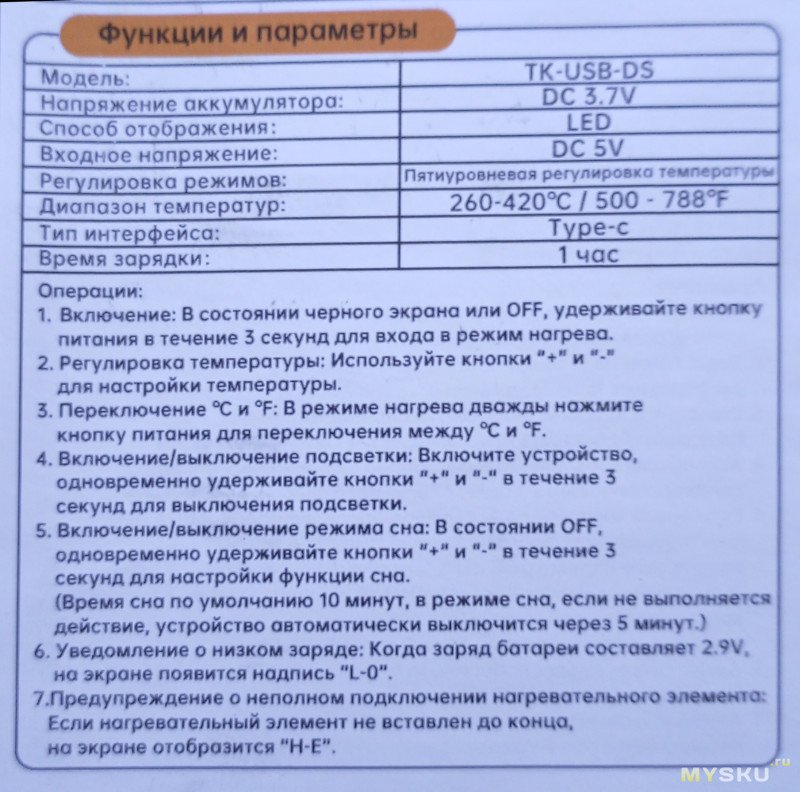

Комплектная подставка, а она где-то 6 х 4 х 1 см размерами, для этого паяльника подходит ибо он маленький, но не для обычных типа JCD 908S — для тех она слишком мала.
Ну а в целом — я раньше считал что таким паяльником работать не выйдет — типа он под детскую руку, но немного поработал и свою оценку сменил на противоположную. Конечно пропаять им проходную 4 мм банановую вилку на 32 А с проводом 12 AWG — думаю не выйдет ибо там железяка массивная и я когда кабели к ЛБП мастерил брал обычный 60 Вт и то наверно с минуту грел место пайки чтобы припой затёк в дырку и пропитал провод который по диаметру с трудом в дырку влазит, но сделал. Хотя сама конструкция разъёма не лучшая — без него метровый провод с обжатыми стальными крокодилами имеет сопротивление 6,9 — 7,1 миллиОм, а с разъёмом оно возрастает до 13,5 — 14,2 миллиОма на провод из-за того, что центрирующая юбка практически не имеет контакта с центральным стержнем. И мне больше понравилась конструкция заводских проводов с цельно- металлическим 4 мм стержнем — там разъём добавляет всего 0,7 — 0,9 миллиома, а при токе 10 А это как-то заметно. Заводской 70 см кабель сделан проводом 18 AWG и имеет сопротивление 23,8 — 24,6 миллиОм хотя на конце не баннаны, а 48 А кабельные терминалы SV5,5-6 обжаты. А у тех сопротивление около 0,7 — 0,8 миллиОм. Небольшая такая разница.

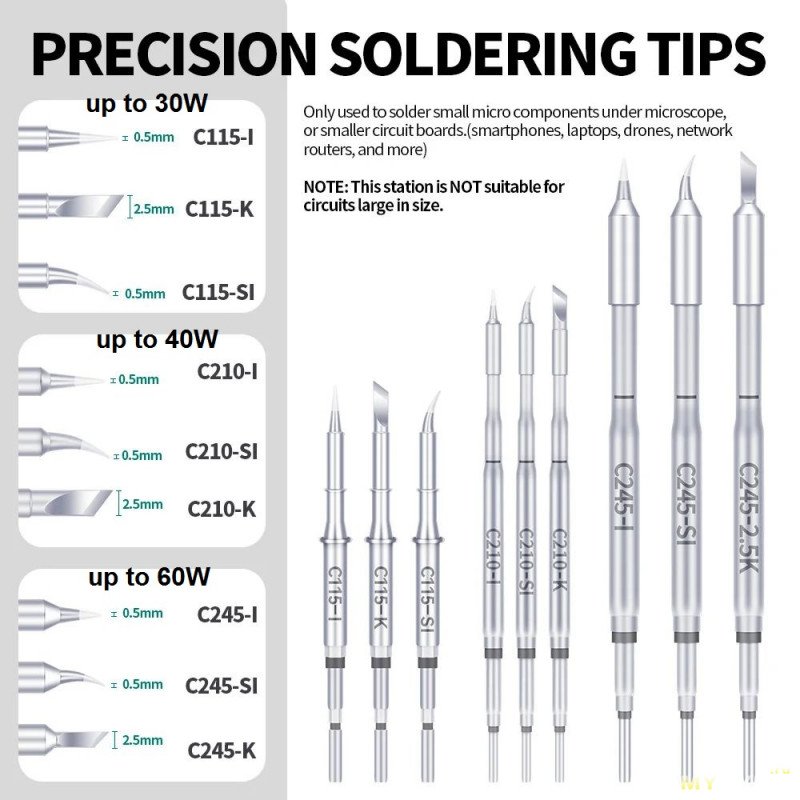

Что касается жал — да, всё так. Но я как-то умудрился где-то достать 2 оригинальных запасных (у меня, кстати, оба были прямые), а потом еще нашел медные сплошные с резьбой 4 мм. Думал, что если станет совсем надо, выточу из них более тонкие. Но не пришлось, 4-х жал с лихвой хватило на весь мой радиолюбительский опыт.
Недостаток у паяльника был всего один — мощность 25 Вт. Что-то более-менее силовое он уже не брал. Из-за этого часто рядом с ним работал второй помощнее.
Эти вещи стоит знать — с электричеством надо быть только на «ВЫ». Дольше протянешь и профессионалы это на автомате знают, а вот любители часто лезут туда куда нельзя и зарабатывают деревянные бушлаты. А за этого ухаря кто-то в тюрьму сядет. И не важно что он напишет сотню расписок что берёт весь риск на себя — корочки на допуск по ТБ нет и достаточно. За него отвечают другие, а даже если и есть и полез один, без страховки — всё одно руководство и инженер по ТБ пойдут под суд — беда случилась, а они не предотвратили.
А что до выходных помех импульсных БП — а вы что хотели, господа? U=LdI/dT ещё никто не отменял. «Клыки» лишние? Ставите обычный линейный стабилизатор или многозвенный (5 — 6 звеньев) LC фильтр НЧ с частотой среза 1/3… 1/2 от частоты преобразования на выходе импульсного блока и забываете о них. У меня к пара мощных ЛБП — один двухканальный самодельный на модулях FNIRSI DC-6006 + первичные БП S400-68 на каждом канале и WANPTEK NEW APS3010H и оба дают не высокий уровень выходных помех. Только ловится это не НЧ «осциллографом» с частотой среза сотни КГц, а нормальным прибором ибо то, что я вижу на «осциллограммах» говорит об ошибке измерений — мы видим огибающую векторной суммы синусоид формирующих сложный сигнал, а частоты многих из них лежат за пределами полосы пропускания прибора и если разложить это сигнал в ряд Фурье для получения его спектра, то нам придётся учитывать минимум первые тридцать — тридцать пять гармоник. А типичная частота преобразования импульсных БП лежит в диапазоне десятков и сотен килогерц, и что важно их сигнал имеет случайную и переменную во времени скважность Q=T/t, где t — длительность импульса, T — его период. А от скважности зависит какие гармоники формируют форму сигнала — если Q чётная то только нечётные, иначе только чётные.
Поэтому спектр формируемых помех имеет случайный характер с частотами до десятков, а порой и сотен мегагерц что данные приборы уже не покажут, а значит их показаниям доверять нельзя, и нам нужны более широкополосные приборы, с полосой пропускания в несколько раз выше тридцать пятой — сороковой гармоники и высокой чувствительностью. А это уже приборы лабораторного класса которые выпускают в значительно меньших количествах чем массовые изделия, ибо больше просто не нужно, а потому можем считать что для их использования стоит условная очередь в которой нам придётся ждать дольше, чем будет существовать сама задача.
Это то, как возникают эти помехи, но есть иная проблема — нельзя просто последовательно соединить несколько импульсных источников для получения большего напряжения в цепи — у каждого из них своя частота преобразования, а сигналы не совпадают во времени и их суммирование породит новый суммарный сигнал с отличающимся от первичных спектром, это без учёта ещё одного момента — уравнительных токов в схеме со средней точкой. Эти токи при несимметричности потенциалов источников приведут к тому, что потенциал средней точки будет отличен от нуля и его придётся выравнивать сопротивлением соединительных проводов, а это не всегда возможно…
Я для чего их сравнивал?)))
Не нагнетайте… простые LC-фильтры на выходе не оставят от этих мегагерц ничего стоящего внимания.
Да и через трансформатор они особо и не пролезут, на самом деле.

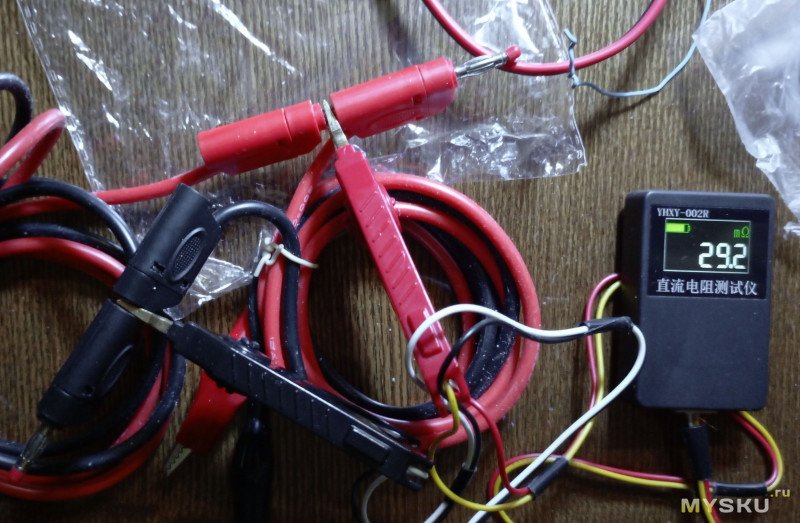

И вот, посмотрите я записал с экрана Test.zip несколько примеров. Штука с проводами — просто раздаёт сигнал на несколько приборов, а в её середине «земля» на случай нужды, но даже несколько сантиметров провода — отличная антенна, я это давно знаю, но демо…
Разумеется, импульсный источник будет гадить в сеть и в эфир, и разумеется, можно прилепить к осцилу кусок провода в качестве антенны и увидеть это, и разумеется, какие-то крохотные крохи этой гадости будут просачиваться и на выход источника тоже.
Но это силовой выход, это источник питания, а не высокоомный вход усилителя.
И не забудьте зашунтировать этот вход осциллографа эквивалентом нагрузки, примерно типовой для обозрённых источников. Ом 20, или 50, или даже килоом. А потом смотрите.
Вообще, этих импульсных питалок прямо сейчас вокруг меня в пределах двух метров — добрый десяток, и анализировать эфир на дополнительные шумы никакого смысла нет, — много шумов, в избытке.
Ещё раз.
В статье я сравнил ДВА разных прибора.
Факт, что для некоторых редких целей они не годятся ОБА — бесспорен и очевиден.
Но для подавляющего большинства обычных задач домашнего мастера — один из них намного, в разы более годен, чем второй.
Вы это видите, понимаете, или чисто поумничать зашли? )))
В то же время проверка импульсного БП на помехи именно на холостом ходу имеет очень простое, и кстати утилитарное назначение — по её результату видны возможные области его применения и можно оценить сложность помехоподавляющих фильтров для него.
Для инженера это нормальный подход, а пользователь не станет читать технический текст, а просто спросит — «У меня это применимо?».
1. Они могут давать питание при ремонте блоков питания 220V и большинства малоточных потребителей на 220V. Большинство импульсных блоков питания на 220V с радостью работают от постоянного напряжение 120V. Но если не хватит, то нужно два таких блока соединять последовательно, только диоды нужно будет добавить параллельно выходам блоков от обратного напряжения. Это всё равно будет значительно дешевле, чем лабораторник на 240V.

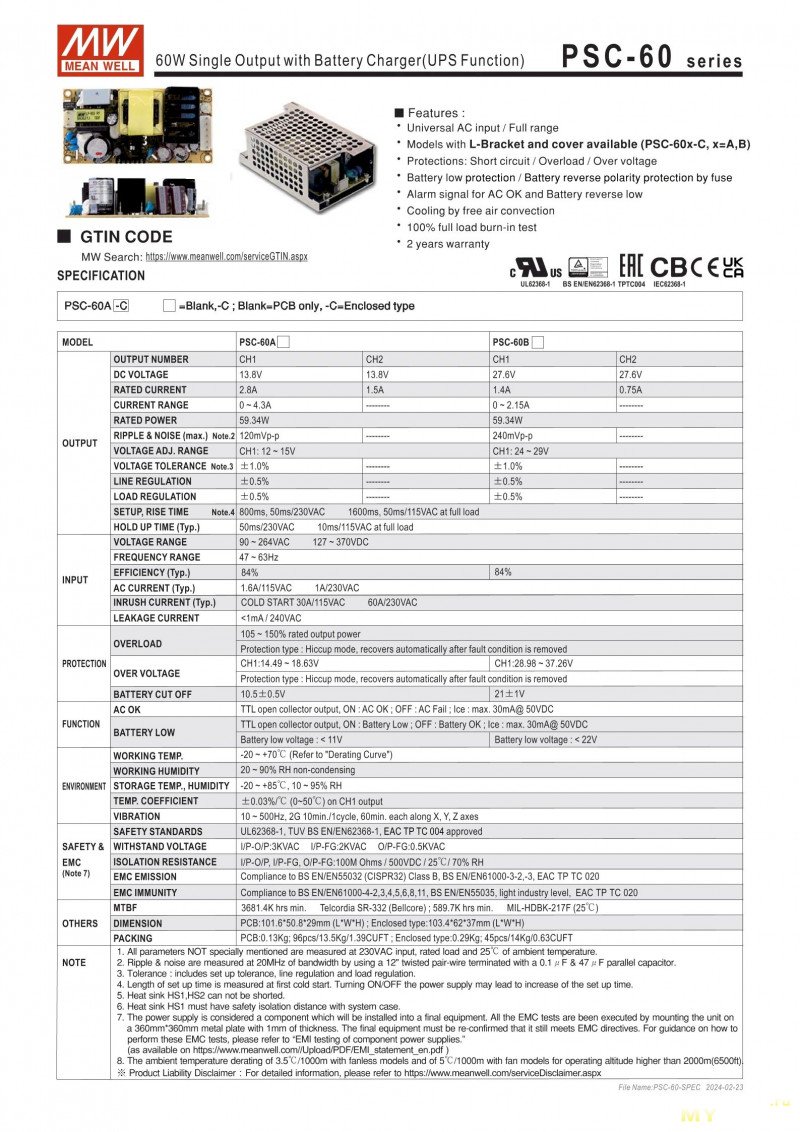

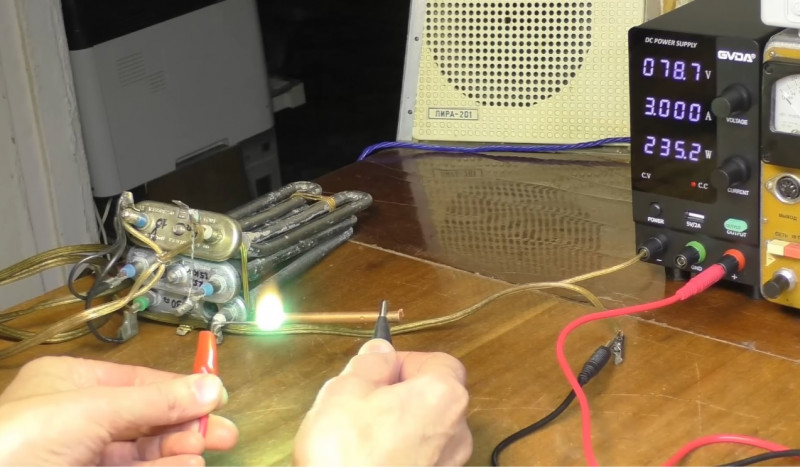

2. Такие блоки питания реально могут работать как мелкие сварочные аппараты. Всё что нужно для этого, это мощный резистор на 10-20Ом. Сварить медные провода, или сварить термопару ими легко. В общем, где большой сварочник сделает вспышку и просто испарит, эти аппараты вполне будут варить. Дугу держат длиной до 5мм. Вообще мало кто знает, что лабораторники так могугт
Речь именно про сварку, а не пайку. Получается шарик медный.
Там не только про модернизацию, но и про сварку:
www.youtube.com/watch?v=Fllc74wpxmI
Выглядеть искра будет приблизительно как искра у плазменных зажигалок. Но не нужно её недооценивать. Она будет очень горячей.
Соблюдаем меры безопасности при таких экспериментах. Обязательно надеваем перчатки, потому что 120V это много.
Также нужна защита от огненных искр и от ультрафиолета для глаз. Место где будут проводиться эксперименты должно быть подготовлено также, как будто планируете проводить обычную сварку электродом.
ЗЫЖ ага, дочитал про очки))
Внутри магнетрона провод можно попробовать сварить кончики выводов.
Экспериментировал когда-то rd6012, дуга хорошо на 40 вольтах с графитовым электродом разжигалась)
Там выше есть ссылка на видео с демонстрацией:
Про дугу когда между электродами 5 мм воздуха я так же хочу получить пояснения как и что вы делали т.к. из текста я вас не понял.
Напряжение дуги у сварки определяется не безопасностью, а свойствами самой сварочной дуги. Техника безопасности тут не причём.
Говорят, можно и 12V убиться.
Соблюдение техники безопасности решает.
Любые, даже не резиновые.
Насчёт опасности 120V, я считаю это не опаснее, чем варить бюджетным сварочником.
Никто ничего не советует. Есть лишь констатация факта, что данные лабораторники могут работать в режиме сварки.
Какой нафиг грех? В мире полно опасностей. Если чел полез заниматься сваркой, болгаркой, токаркой или любым экстримом, то он сам берёт на себя все риски.
Сварочные аппараты, так или иначе, сертифицируют. А значит риски при правильном использовании не чрезмерны. В отличие от самопала с угольным электродом разогнанным от нищеты или скудоумия до 120В. Рацуху не хотите? Варите сразу от сети, зачем вам тогда ЛБП? Пару тройку ламп накаливания в параллель и электроды в разрыв цепи… Дешево и сердито.
Использование лабораторника в режиме сварки ничуть не опаснее, чем вообще любое другое использовать высокого напряжения.
Вы совсем не понимаете физику протекающих процессов. Вам лучше вообще не использовать высокое напряжение в любых экспериментах.
А именно про сварку ручную где любой рано или поздно попадет под сварочное напряжение. Это опасно.
Что до процессов сварки и моих навыков… Черт его знает, но знаком не только с ручной дуговой, но и сваркой под флюсом, роботизированной, трением, лазерной и тп. И когда за толпу подобных вам рационализаторов приходится отвечать начинаешь дергаться поневоле.

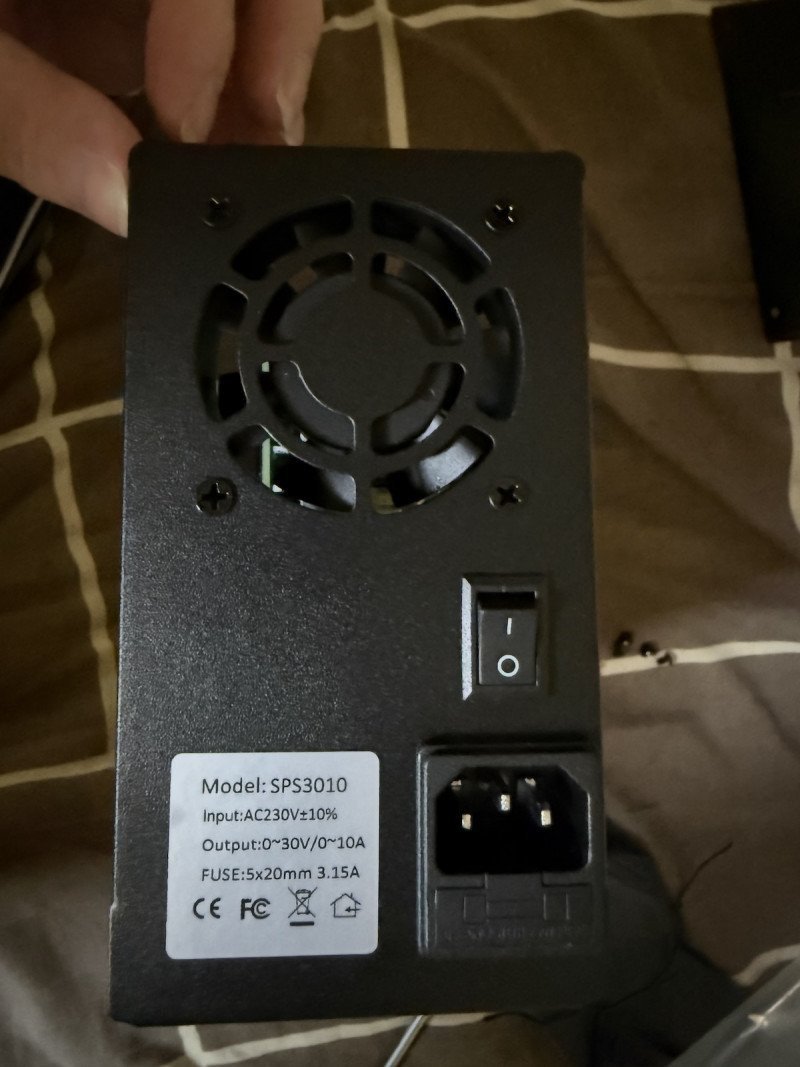

Для более больших токов есть с напряжением поменьше, 30В 10А — тоже 300Вт.
1. По закону Ома, при снижении напряжения ток через заданное сопротивление снижается.
2. В этих конкретных приборах максимальный устанавливаемый ток задан программно, установить больше не получится.
3. Для серий аналогичных приборов обычно пределом является определённая мощность, и в таком случае — да, при снижении предельного напряжения обычно растёт предельный ток. Есть и Ванптеки, и Джесферти, и многие другие — одного исполнения и в едином корпусе, но с разными номиналами, обычно это 30В 10А, 60В 5А, 120В 3А и 160В 2А.
Укажите абзац, постараюсь исправить)))
(БП лучше подключать поодиночке, а осциллограф переключить в одноканальный режим)
Или на каком-то конкретном напряжении посмотреть?
Неужели вам самому не интересно разобраться? Лично мне было бы любопытно выяснить, за счет чего в бюджетном БП удалось добиться такого низкого уровня шума. А если это ошибка измерений (например, залип переключатель на щупе в х10), то в любом случае полезный опыт.
Отдельно Jesverty проверю, ок, в одноканальном режиме и даже двумя разными осцилами ))
Доберусь — сделаю отдельно, не вопрос.
Я на этот же ванптек, просто на выходные клеммы, прикручивал сборку из хорошего электролита на 470мкФ и фильтрашки на 1 мкФ — и сразу получал снижение шумов в разы.
А факт, что у Jesverty ёмкостей на выходе сильно больше, чем у ванптека, отлично виден на фото с тестом подключения нагрузки.
Некоторое время сомневался — либо запилить на него отдельный обзор, как на Ванптек, тогда с разбором и некоторым анализом комплектухи, либо сделать вот такую статью-сравнение, но тогда вставлять сюда еще и внутренности обоих — сильно перебор по объёму и по трудозатратам.
Ща посмотрю, если эта работа наберёт хотя бы сотню одобряющих — запилю отдельно обзор внутренностей Джесферти, как продолжение, а если не — ну, значит, не судьба ))
На скриншоте же видно, что там где-то 300 мВ.
Я ж перепроверял — менял каналы и щупы осцила, результат тот же.
Вы на удивление невнимательны сегодня )
Для жёлтого канала там 100мВ/дел.
.
Не, с Ванптеком ничего удивительного нет, он показывал сравнимые шумы и в первом обзоре.

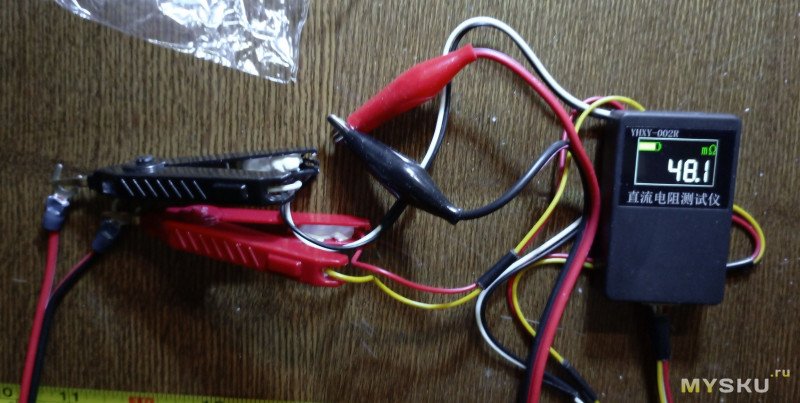

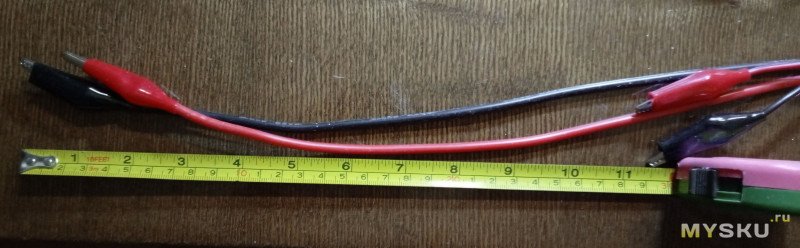

Нужно отдельно замерять канал каждого блока питания, чтобы электрически не были ни одного провода, связывающих блоки питания между собой.
Я соединил их по минусу, абсолютно законное мероприятие.
Мишн импосибл, они всё равно будут связаны через электрическую сеть.
Мишн поссибле.
Сначала подключаем провода к первому, включаем его, тестируем. Выключаем первый. Отключаем провода от первого.
Потом подключаем провода к втором, включаем его, тестируем,…
Занимаюсь радиотехникой с детства, примерно с начала 80-х, осциллографов держал в руках десятки разных — и на работе, и дома, — при этом всегда смело полагался на заявленную гальваническую развязку, и почему-то ни один из них ни разу не устроил упомянутый фейерверк.
Опять же, известные мне схемы импульсных источников вообще никак Вашу версию не подтверждают, ничего страшного не должно происходить при соединении их выходов по минусу.
В начале статьи приведены ссылки на предыдущие обзоры, по второй из них можно посмотреть именно такой вариант теста для ванптека, одиночный, и результаты по шумам примерно такие же, как здесь.
По ванптеку нет вопросов. Вопросы по Jesverty.
Это было бы забавно, и я готов провести отдельный тест.
Какие условия Вас бы устроили?
Удивительно, честно говоря. Я таких пульсаций отродясь на импульснике не видел, если только туда не ставят дополнительную LC-цепочку.

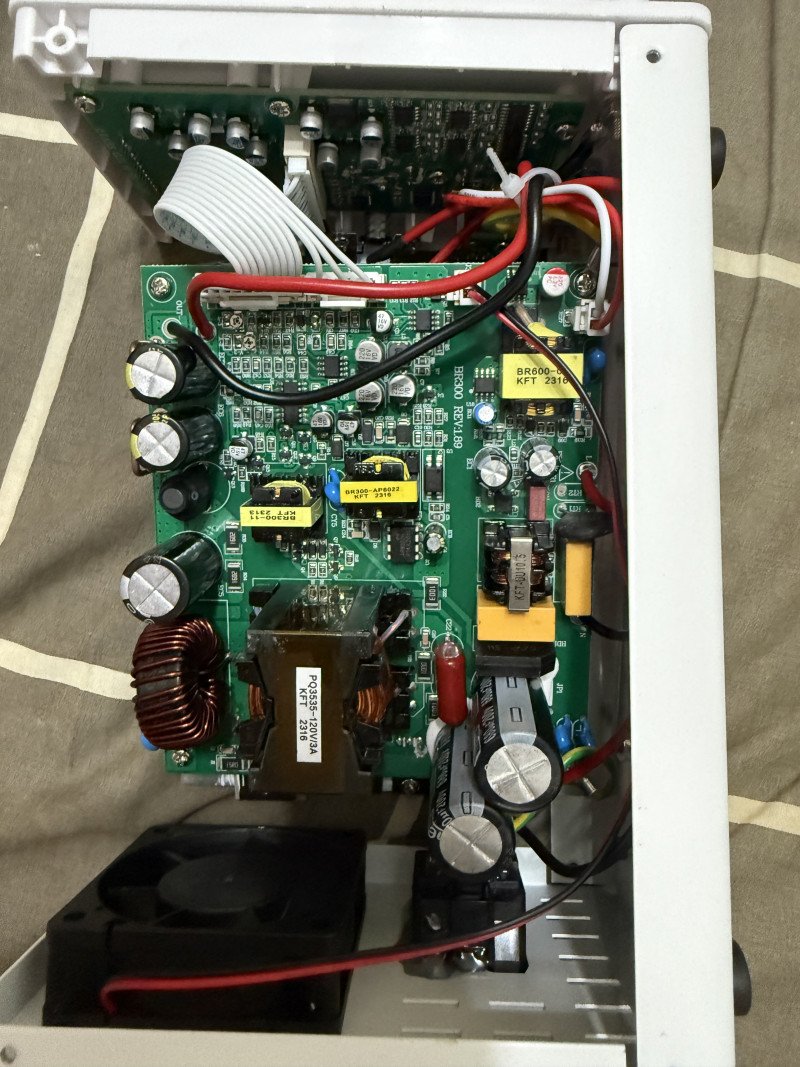

Да, надо тогда обзор делать на этот БП с разборкой — интересно посмотреть, что они засунули такое на выход. Но это не «ёмкость побольше» — в таких БП основную фильтрацию осуществляет индуктивность, конденсаторы уже только сглаживают пульсации тока, поэтому для них более важно ESR.
Делать будет нефиг — прикручу её снова и проверю более тщательно.
Во-первых, как и говорил, и смотрел раньше, дополнительный конденсатор прямо на выходе вполне замечательно гасит пульсации на частоте ШИМ.
Исходно под указанной на индикаторе нагрузкой они такие:
Но странный Ванптек, как оказалось, кроме ШИМ на примерно 100кГц и понятной сети на 100Гц, имеет ещё одну частоту пульсаций, которую я сперва упустил мимо глаз:
В Джесферти ничего подобного нет.
Ну и, разумеется, эти 2кГц просто ёмкостью уже не давятся.
Похоже на возбуждение петли ОС. Можно поковырять её.
Подозреваю, что конденсаторы стоят самые убогие из доступных, надо не добавлять, надо заменить.

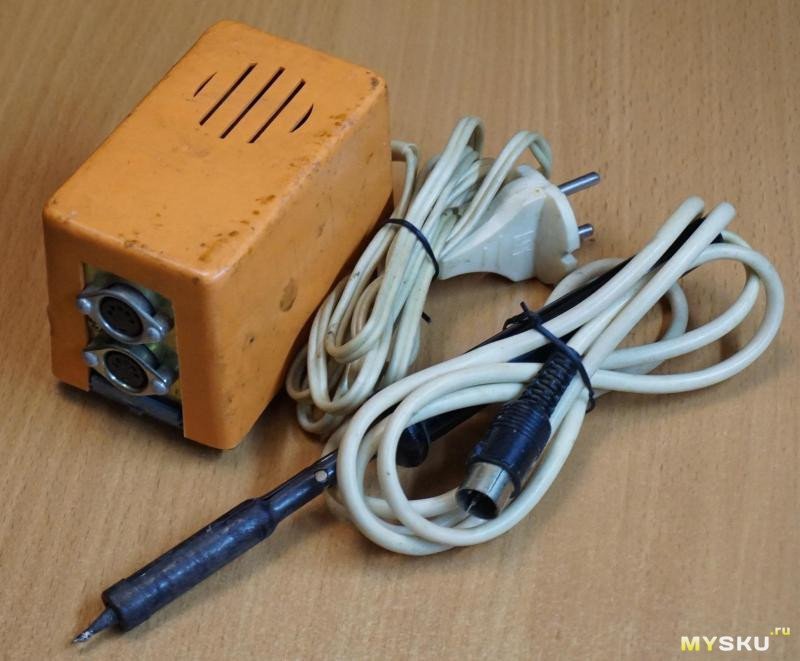

Много лет назад супруга в качестве хобби сделала то, на что у меня рука не поднималась, — распаяла на запчасти несколько японских телевизоров )))
Электролиты сильно не новые, но зато настоящие, — тогда еще производство не было перенесено в Китай.
В отсутствие схемы это чрезмерные трудозатраты, проще выкинуть.
Есть нормальный Джесверти, а этот путь так стоит, мож пригодится когда-нибудь.
Я их и без зеркала видел, но не помню же, а на фотах — не видно.
Не буду же я по каждому запросу заново всё разбирать, у спросившего и свой подобный есть, сам разобрать-посмотреть может.
Он реально такой, уровень пульсаций)
заметных вч обнаружить не удалось
Высоковольтные есть с клавиатурой. Но ценники на высоковольтные ну очень не гуманные.
https://aliexpress.ru/item/1005007968890416.html
https://aliexpress.ru/item/1005006922372587.html
https://aliexpress.ru/item/1005010242630142.html
aliexpress.ru/item/1_108578204.html
aliexpress.ru/item/1_161466746.html
Кстати он по сути чем то схож с релейными стабилизатора и напряжения.
Но цена вам не понравится.
А я говорил про высоковольтные генераторы сигналов с мощным выходным каскадом.
Хотя ибп с двойным преобразованием в принципе так работают, только частота сразу прошита.
supereyes.ru/catalog/istochniki_pitaniya_peremennogo_toka/?sort=low
Осенью товарищ покупал с озон БП по распродаже за 3т.р пульсации дикие, кондеры на выходе вроде в норме… а толку, если схемотехника полуподвальная
Доработать Ванптек никаких проблем нет, рецепт уже изложил:
mysku.club/blog/misc/105375.html#comment4764295
Если первое — то надо было поделиться с другими своим опытом. Если второе — то надо быть благодарным таким людям, которые на собственном опыте показывают такой «хлам».
И наверняка есть много людей, для которых этот обзор — первое знакомство «с хламом».
Так что вместо ФИ таким обзорщикам надо говорить СПАСИБО.
Во-первых, где хоть что-то негативное про первого участника?
Во-вторых, никуда я не отчалил, и даже провёл дополнительные измерения и дополнил статью по просьбам читателей.
Фу быть таким вруном, фу-фу )))
В каждой своей статье и каждом своём обзоре на этом замечательном ресурсе:
С праздником!
Я успел побывать не только пионером и комсомольцем, но и в СА отслужить.
Обсуждение политики прямо запрещено п.14.1 Правил ресурса )
Реально интересно в Вашем случае.
А так — для одноразовых покупок обычно я действую как описал выше, так как считаю, что если разница в цене в четыре-пять раз по сравнению со «простейшим брендовым» — то вопрос не в том, есть ли проблемы, вопрос — где они. В общем, тупо не рискнул бы связываться.
Там, где мне было интересно и понятно — я купил линейный Korad.
Собственно, этих причин мне достаточно.
Но в целом понял, тут каких-то особых требований и близко нет. Даже если, скажем, при включении какой пик короткий выдаст — не проблема.
Вот если в цепи ОС что-то нехорошее произойдёт — тогда да, но там нет больших токов, и вероятность, соответственно, существенно ниже.
Разумеется, инструмент надо выбирать по задаче и с учётов возможных рисков.
В своё время я намотал кучу всего всякого разного, даже двигатели перематывал, но больше как-то уже не хочу, старый стал, ленивый )
Мне, в целом, понравилась концепция приборов — маленький, но дает очень высокое напряжение. Причем, если сначала подключать нагрузку, а потом включать кнопкой, то выбросов напряжения нет. Это позволяет использовать практически везде — хоть для стабилитронов, хоть для светодиодных лент.

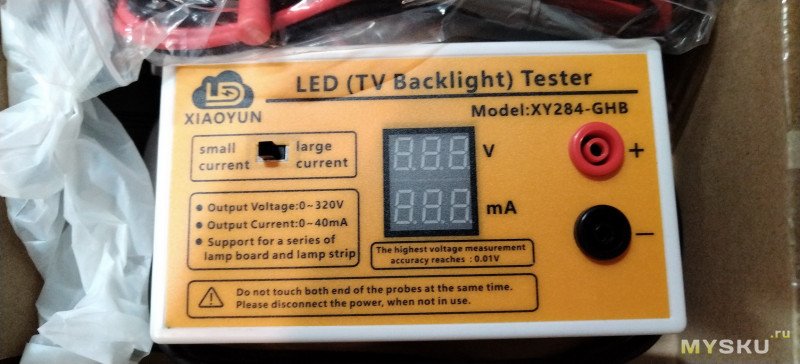

Кстати, интересную вещь увидел — если подключить к прибору светодиодную ленту с неисправным диодом и начать повышать напряжение, часто неисправный диод внутри где-то начинает пробивать, и он тоже начинает светиться, только очень слабо. Таким образом можно его легко найти.
Люди сидят в непонятках и озадачены очевидным вердиктом
Из статьи уж точно никак не следует, что оба участника — хлам.
Что понравилось, ток ограничения можно выставлять не вкл. выход. Коротить не надо.
Советские БП есть неплохие, но может попасться копаный, причем неаккуратно. Техника в принципе ремонтопригодная. Но при любом перегреве, или если слишком сильно потянуть за вывод — вместе с заменяемой деталью отслоится и печатный проводник. Это беда отечественных плат того времени.
Из современных недорогих сам пользуюсь Hantek HDP-135V6A, приобрел случайно по акции на Озоне с хорошей скидкой. Работает исправно несколько лет, но с ним пришлось повозиться. В первую очередь заменил энкодеры, т.к. оригинальные при нажатии иногда давали и крутильные срабатывания. После замены энкодеров этот косяк прекратился. Еще что-то дорабатывал в плане убрать протечки из питающей сети во вторичные цепи. Убрал Y-конденсаторы, и еще что-то, т.к. дома нет заземления. А также отключил от греха подальше сигнальные выводы USB разъема от микросхемы — чтобы на выходе было только 5v, и никаких «быстрых зарядок».

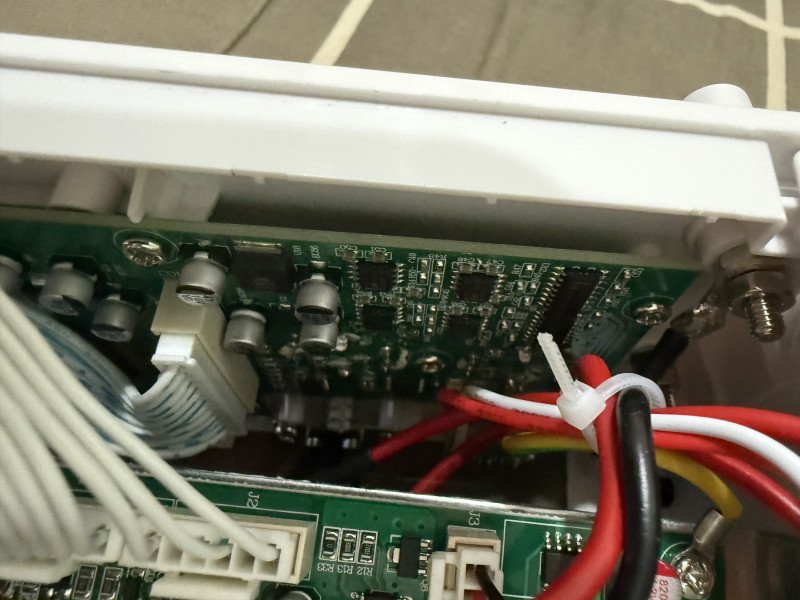

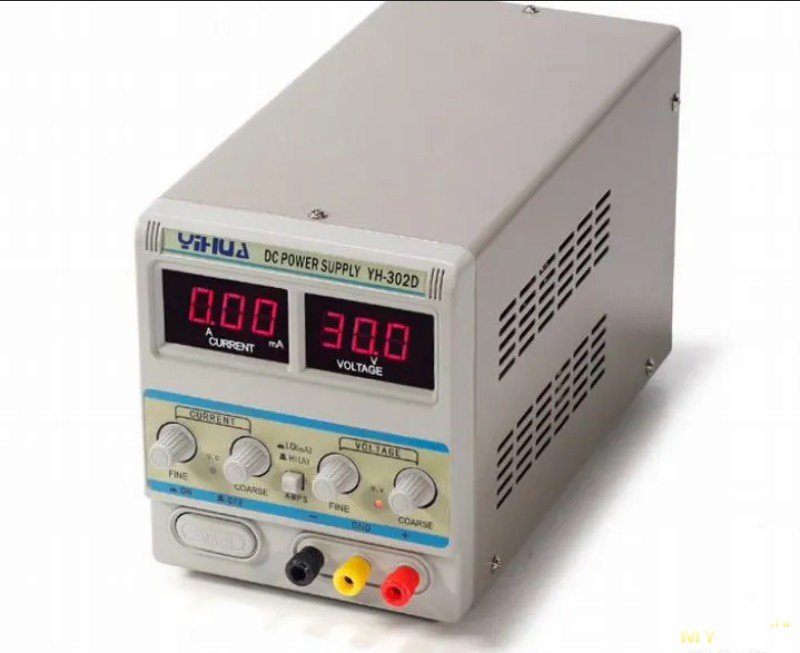

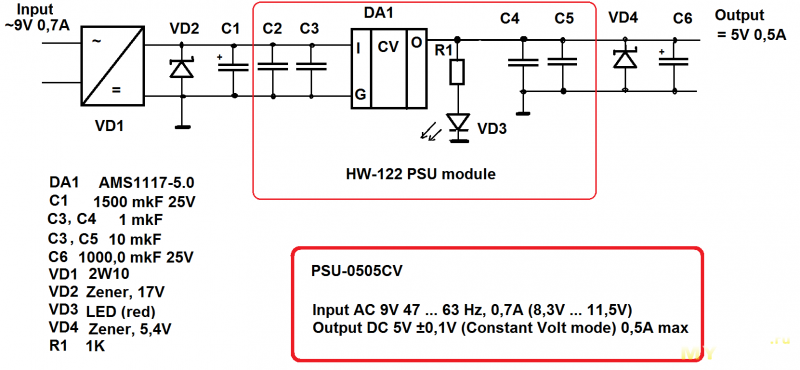

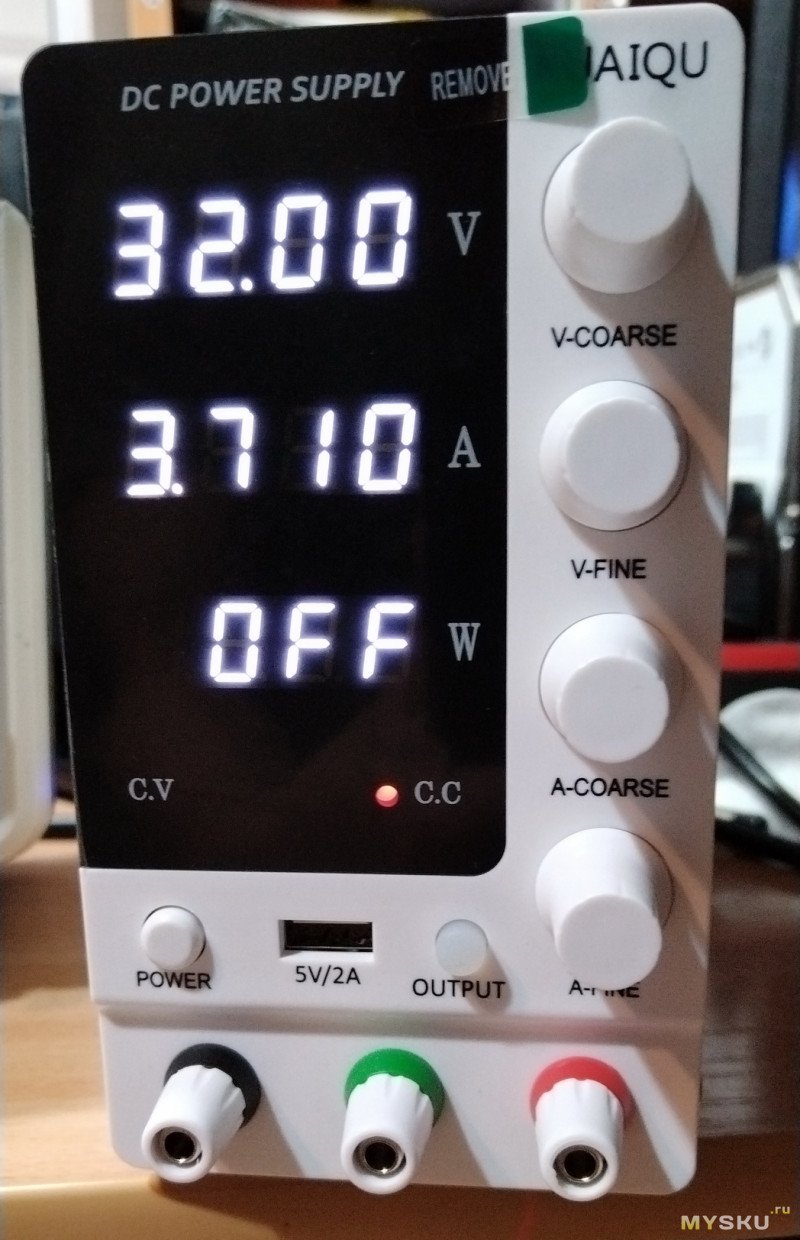

На работе гоняют в хвост и в гриву старенькие китайские трансформаторные БП.
Они крупнее по габаритам чем мой импульсник, имеют цифровую индикацию тока и напряжения, и регулируемое ограничение тока. Схема стабилизации аналоговая. Иногда приходится ремонтировать их по мелочи, но в целом весьма живучие.
P.S. Нашёл. Надо было не в видео, а в плейлистах искать.

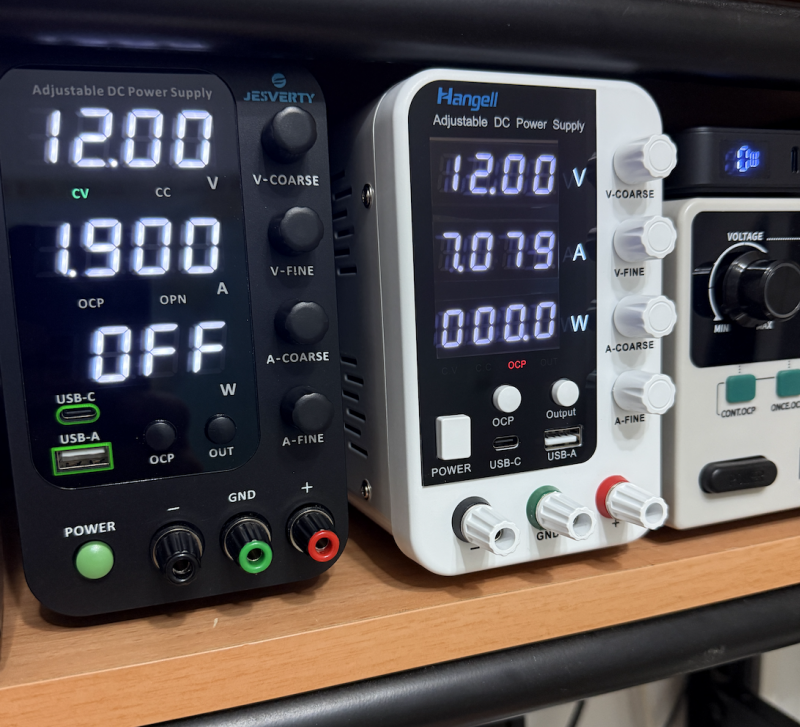

Или зачем надо покупать Ванптек и бороться там с пульсациями, если за ту же примерно цену можно взять уже готовое решение без необходимости в борьбе?
«Хаят» тут, похоже, только те, кто зашёл чисто похаять, статью даже не читал, и сам ни одной статьи или обзора на ресурсе не написал ))

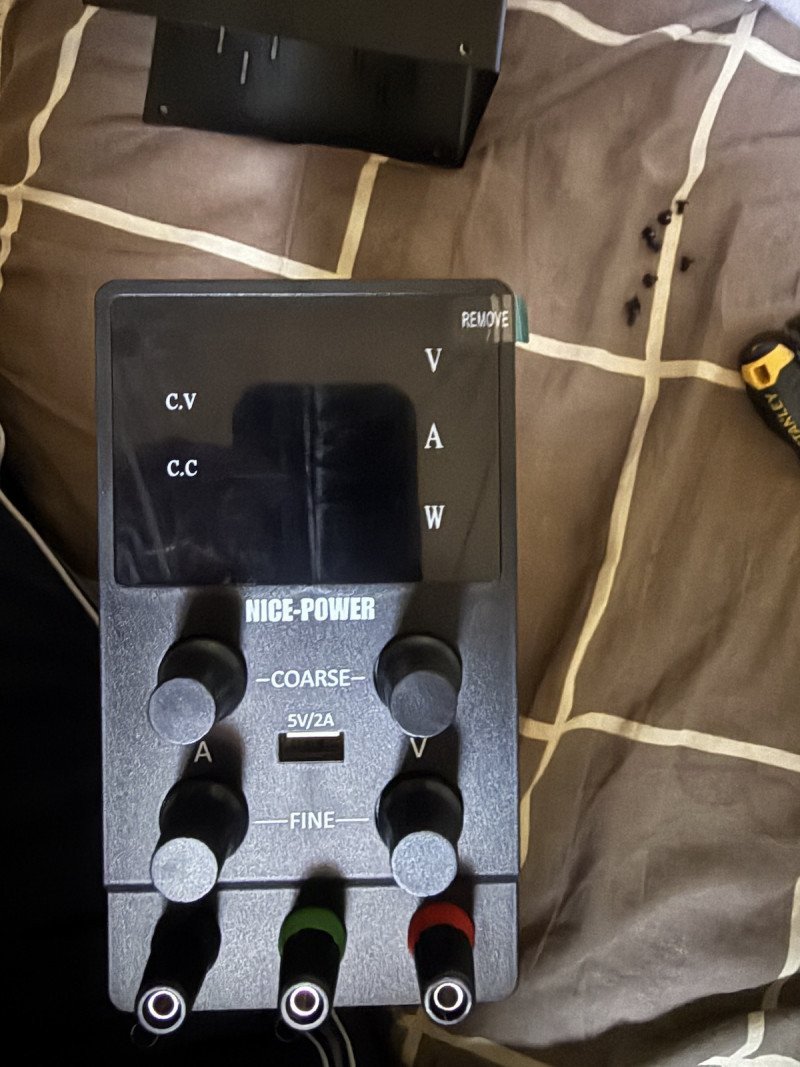

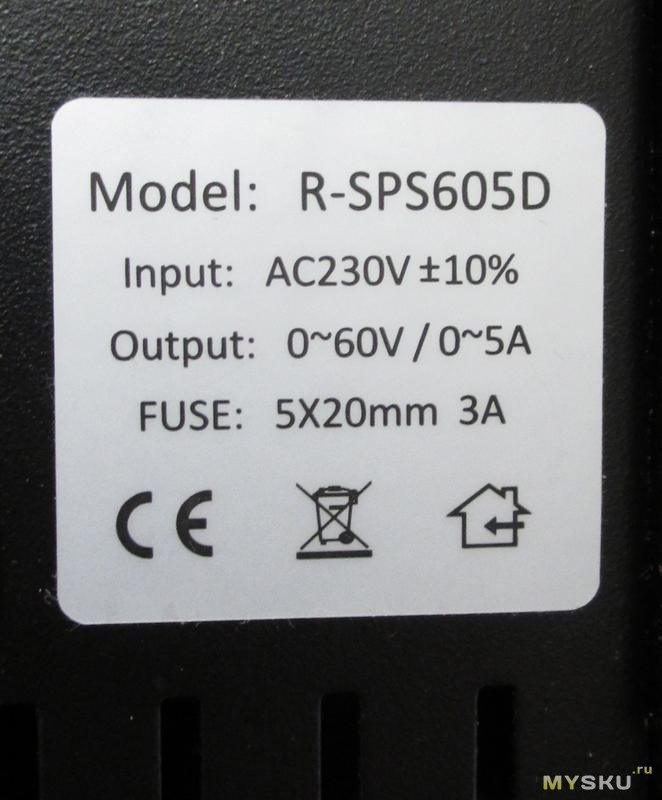

вот смотрю на r-sps605d, внешне 1в1, только черный, и там именно резисторы, напряжение — 5оборотный, ток ~300градусный.
А у меня r-sps1203d — там энкодеры
Кроме того с буквой D и без нее различаются еще и индикаторами.
У меня был такой я его обратно отослал.
А у меня r-sps1203d — там энкодеры
смотрю я на r-sps605d — он только напряжением-током отличается.
никаких энкодеров там нет, что там есть я уже написал. и это полностью обьясняет ваши наблюдения.
а то что у них есть еще и модель с парами резисторов грубо-точно к делу отношения не имеет.
Ошибка вышла вот о чем молчит наука-на Вашем китайцы перепутали шильдик он должен быть без буквы -D
значит сущестуют разные версии, и в варианте с энкодерами они постарались имитировать поведение резисторов. трещетка у них есть?
или они из энкодера сделали программный эмулятор резистора со всеми его тараканами?
емкости там «не хватает» скорее всего в расчете платы на более мощные версии.
а что же до соответствия — эти оценки имеют точность +- пару раз, что б на них сильно обращать внимание.
ибо достаточно в отсутствие apfc вместо 100-240 заявить 200-240, и емкость уже требуется значительно меньше.
и мы здесь обсуждаем лбп, а не бп на удаленном обьекте. у него другой профиль эксплуатации и требования к ресурсу.
в писюковых, по моим наблюдениям, куда дольше живут даже самые дешманские спаренные на 200В (полно четвертьвековых вполне живых, и не потому что только эти остались — остальных по старости живыми выкинули), чем на 400+ в бп с ккм. безотносительно емкости и ее «соответствия» мощности.
