WAGO и прочие разъёмы

Как обычно пишут, не собирался писать никакого обзора. Случайно получились результаты, которые, я думаю будут кому то интересны.

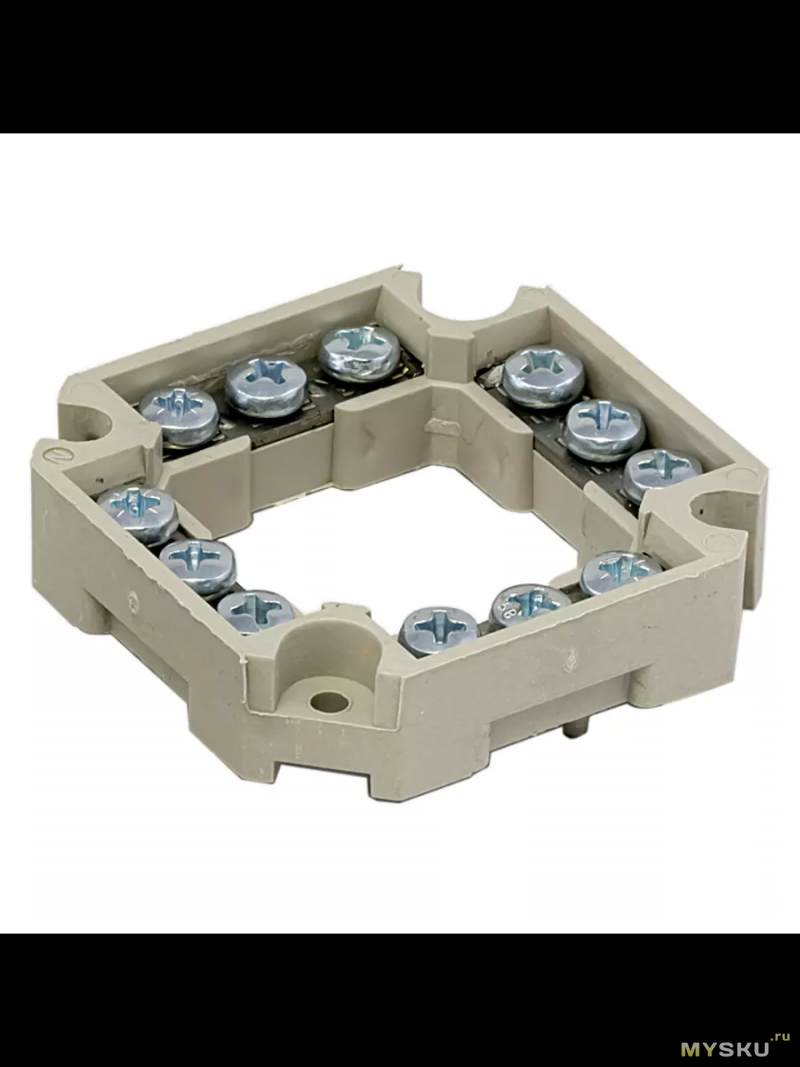

Скоро лето. Задумал ремонт 1-го этажа на даче. На первом этаже разводка сделана алюминиевым проводом. Где то в 1985 г. 40 лет — решил заменить на медный. Ну и начал искать соединители. На Озоне попались «Рамка электроустановочная, 3 шт.» или ZK1306. Заказал, получил. Подумал, дай проверю сопротивление. Нашел кусок медного провода 2,5 мм². От стабилизатора тока подал 1 А, и замерил напряжение. К моему удивлению показало 0,3 мВ. При токе 1 А, 1 мВ падения напряжения соответствует 1 мОм.
То есть сопротивление контактов и кусков провода 0,3 мОм. На них заявлено максимально 60 А. При этом токе падение напряжения будет 0,3 * 60 = 18 мВ. Рассеиваемая мощность 60 * 18 = 1,08 Вт. Чем понравились. Каждый провод крепится двумя винтиками М3. Материал пишут — латунь. Попробовал магнитом слегка магнитится.
В этом же заказе были другие. «Рамка электроустановочная, 5 шт.» или ZK-T06.
В принципе то же самое, только по одному винтику М3. Заявляют те же 60 А и 1000 В. На предыдущие только 400 В. Сопротивление 0,4 мОм. И этот и предыдущий позволяют сделать отвод (например на розетку) не разрезая исходный провод (только снять с него изоляцию).
Ещё один заказ на Озоне «Компактные электрические разъемы сращивания». Этот я решил пустить на выключатели и лампочки. Все таки ток, особенно на современные светодиодные лампочки гораздо меньше, чем на нагреватель. А вот здесь будет два фото. При шевелении разъёма падение напряжения менялось.
То есть сопротивление менялось. Вот теперь я в размышениях. То ли собрать на этих – то ли на ZK-T06. Только сейчас обратил внимание. Допустимо использовать провод 0,5 – 1,5 мм². А у меня 2,5 мм². Не пойдет. У ZK-T06 0,5 – 6 мм².
Заодно решил проверить давно лежащие WAGO и др. Ссылок на товар не будет. Не помню где я их покупал. Просто фото.
Вполне годный разъём для разветвления одного провода на два.
В принципе очень даже неплохо.
Как Вам качество разъёма. В принципе в распред коробке оно болтаться не будет. Только этим летом у соседей на даче заменил скрутку (провод на лампочку) на подобный разъём, посмотрим. Кстати если у ZK1306 сломать две перегородки, то его тоже можно использовать для сращивания двух проводов.
Провода в процессе тестирования были замяты винтиками.
А вот их сопротивление.По поводу стабилизатора тока. Вот его работа на КЗ и на резистор 1 Ом.
Хотел закончить, вспомнил про ещё один разъём.
Но мои 2,5 квадрата в него не полезли. Пришлось пожертвовать кусочком 18AWG в силиконовой изоляции. С него очень просто снимать изоляцию. Нравятся они мне.
А это все участники данной фотосессии.
Когда заходишь в Озон, он подсовывает кучу картинок близких к последней теме. Вот предложил. «Набор мебельной фурнитуры» ?!
Ну что сказать в заключение. Буду пользоваться первыми двумя разъёмами. Они точно ещё 40 лет прослужат. Провода в даче были соединены скрутками. Пережили этот срок нормально.
