Дефибриллятор Welch Allyn AED20. Что внутри?

Ссылка на товар — 3299 $
В принципе, работу такого девайса видели все, кто смотрел фильмы и сериалы на медицинскую тематику. Киношники почему-то любят ушибать пациентов электрическим разрядом — наверно, потому что это очень драматически выглядит на экране.
Устройство самого прибора там при этом не показывается.
Сейчас мы это исправим.
Добро пожаловать под кат!

Прибор выглядит как чемоданчик с ярко-желтым верхом размерами 238x229x76 мм.
На верхней панели размещены монохромный ЖК-дисплей, две кнопки управления разрядом, четыре сервисных кнопки, динамик и микрофон.
Над экраном в верхнем левом углу располагается разъём для подключения электродов к пациенту, под экраном — разъём для подключения карт памяти MRL Datacard()судя по всему, что-то PCMCIA-подобное)
На нижней стороне находится картинка с пояснением, как правильно размещать электроды на пациенте, и три самореза, держащие вместе части корпуса:
Прибор достаточно компактен и легок — всего 2,3 кг с источником питания, одновременно являющимся ручкой для переноски.
Источник питания может быть перезаряжаемым, но по умолчанию в его качестве используется одноразовая литиевая батарея 12В/5,2Ач.
Много это или мало? По крайней мере, производитель обещает 200 разрядов по 360 Дж(кстати, побольше, чем энергия выстрела нагана в упор), или 285 разрядов по 200 Дж, или 350 разрядов по 150 Дж, или 6 часов работы в режиме мониторинга ЭКГ. Для устройства эпизодического применения — в принципе, более чем достаточно.
Вывинчиваем шесть саморезов и вскрываем корпус источника питания:
Элементы питания утянуты в черную пленку. Режем и её.

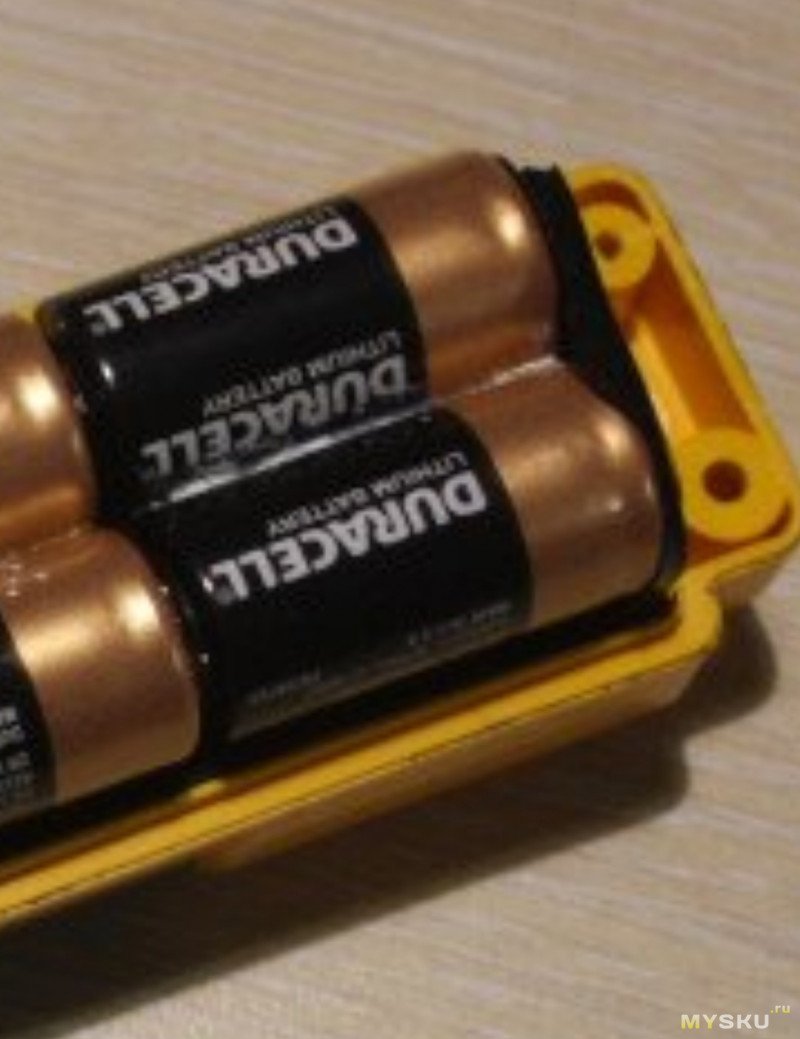

Их тут 16 штук типоразмера CR123. Нечасто встретишь такое решение:) Обещан срок сохраняемости 5 лет.
Корпус прибора скрепляют три самореза, но их выкручивания недостаточно, чтобы попасть внутрь, потому что в первую очередь половинки корпуса держит вместе пластиковая окантовка:
И да, это сертифицировано по Mil-Std 810E.
Сдергиваем её при помощи узкогубцев:
И прибор можно раскрыть, как книгу(ну почти, потому что провода немного мешаются):
Плата высоковольтного преобразователя:
Плата управления:
Чуть менее чем весь внутренний объем корпуса занимает конденсаторная батарея.
Здоровенная, затянутая в термоусадку.
А под термоусадкой ещё и экран из медной фольги.
Батарея набрана из конденсаторов емкостью 900 мкФ на рабочее напряжение 360 В:
И их тут 8 штук:
Только представьте себе 7200 мкФ незамутненного искрящего счастья:) Я даже не представляю, куда такое можно использовать. Разве что для какого-нибудь самодельного рельсотрона или мега-стробоскопа.
Передняя панель изнутри:
Тут есть монохромный ЖК-дисплей разрешением 320*240 пикселей и диагональю 5,7".
Вот только он здесь в упрощенном варианте, без контроллера, и управляется напрямую ногодрыгом драйверов строк и столбцов(фото кликабельно).
Так что без допайки контроллера воспользоваться им толком не выйдет.
Ну а теперь немного geek porn в HD. Фото кликабельны.
Плата управления, вид со стороны дисплея. Тут есть микрофон для записи голосовых заметок.
Она же, со стороны компонентов. Просто царство мелкой логики:)
Как давно Вы видели процессор i386? А он тут есть!
Это тоже процессор — MC68HC11 от Motorola. На таких, кстати, собирались древние Apple Macintosh.
И ещё один процессор, на этот раз специализированный для обработки сигналов сердечного ритма:
Вывод: конечно же, покупать этот прибор Вы наверняка не будете. Если Вы профессионал в соответствующей области — Вам его выдадут бесплатно, а всем прочим он попросту не нужен.
