Четырёхпроводная "закоротка" для калибровки нуля мультиметров с 4Х проводным методом измерения сопротивления.
- Цена: 10.5$
- Перейти в магазин
Четырёхпроводной шунт (закоротка) для калибровки нуля настольных мультиметров Hantek, Fluke, Rigol, HP, Keithley и других моделей со стандартным расположением измерительных клемм, поддерживающих четырёхпроводное измерение сопротивления.
Вещь просто необходимая в хозяйстве/абсолютно ненужная(ненужное зачеркнуть) для обладателей подобных мультиметров.
Раз в какое-то время, возникает непреодолимое желание проверить мультиметр на точность, и вот эта непонятная штуковина позволяет проверить как у мультиметра с точностью измерения сопротивления относительного нуля, откалибровать мультиметр в режиме сопротивления, режиме измерения напряжений.
Вся суть работы данного устройства заключается в замыкании входных клемм мультиметра.
В режиме четырёх проводного измерения сопротивления мультиметр должен отображать нули на дисплее. То же самое касается и режима измерения постоянного напряжения — на дисплее также должны отображаться нули.
Это устройство, недорогой аналог фирменного Fluke 884X-SHORT/67$ или Keithley 8620/103$ и других подобных.
Этот готовый комплект для сборки, состоит из платы, четырех бананов, четырех гаек, двух шурупов и корпуса.
Фото
Также на github есть готовый (не мой) проект для самостоятельного изготовления
github.com/gamalot/4-Wire-Short
Существуют и другие подобные DIY проекты, обсуждаемые и на радиокоте и на eevblog.
Примеры измерений Hantek HDM-3055
Рекомендуется перед измерениями прогреть мультиметр в соответствии с инструкцией, обычно это 10-20 минут.
Что ещё можно сказать об этом специфическом устройстве? Хотя у продавца указано, что контакты и плата позолочены, я сильно сомневаюсь в этом при такой низкой цене.
Поэтому предполагаю, что контакты будут окисляться быстрее, чем в оригинальных «закоротках» от Fluke или Keithley.
Рекомендуется хранить устройство в плотно закрытом пакете, а перед использованием тщательно протирать бананы для обеспечения надёжного контакта.
Что касаемо калибровки мультиметра, каждый производитель имеет собственный алгоритм калибровки описанный в инструкции, так как мой прибор относительно новый и проходил поверку в 2024 году, что бы не сбить настройки, видео калибровки Hanteka не будет, но можно на youtub легко найти фильм по ключевым словам «HP 34401A zero calibration» и подсмотреть как калибруется HP 34401A на относительный ноль
Ps. так же на али есть подобные устройства с распаянными точными резисторами различного номинала.
Спонсор настроения написания обзора.
Вещь просто необходимая в хозяйстве/
Раз в какое-то время, возникает непреодолимое желание проверить мультиметр на точность, и вот эта непонятная штуковина позволяет проверить как у мультиметра с точностью измерения сопротивления относительного нуля, откалибровать мультиметр в режиме сопротивления, режиме измерения напряжений.
Вся суть работы данного устройства заключается в замыкании входных клемм мультиметра.
В режиме четырёх проводного измерения сопротивления мультиметр должен отображать нули на дисплее. То же самое касается и режима измерения постоянного напряжения — на дисплее также должны отображаться нули.
Это устройство, недорогой аналог фирменного Fluke 884X-SHORT/67$ или Keithley 8620/103$ и других подобных.
Этот готовый комплект для сборки, состоит из платы, четырех бананов, четырех гаек, двух шурупов и корпуса.
Фото
Fluke 884X-SHORT
Keithley 8620
Также на github есть готовый (не мой) проект для самостоятельного изготовления
github.com/gamalot/4-Wire-Short
Существуют и другие подобные DIY проекты, обсуждаемые и на радиокоте и на eevblog.
Примеры измерений Hantek HDM-3055
Рекомендуется перед измерениями прогреть мультиметр в соответствии с инструкцией, обычно это 10-20 минут.
Что ещё можно сказать об этом специфическом устройстве? Хотя у продавца указано, что контакты и плата позолочены, я сильно сомневаюсь в этом при такой низкой цене.Поэтому предполагаю, что контакты будут окисляться быстрее, чем в оригинальных «закоротках» от Fluke или Keithley.
Рекомендуется хранить устройство в плотно закрытом пакете, а перед использованием тщательно протирать бананы для обеспечения надёжного контакта.
Что касаемо калибровки мультиметра, каждый производитель имеет собственный алгоритм калибровки описанный в инструкции, так как мой прибор относительно новый и проходил поверку в 2024 году, что бы не сбить настройки, видео калибровки Hanteka не будет, но можно на youtub легко найти фильм по ключевым словам «HP 34401A zero calibration» и подсмотреть как калибруется HP 34401A на относительный ноль
Ps. так же на али есть подобные устройства с распаянными точными резисторами различного номинала.
Спонсор настроения написания обзора.
Дополнительная информация
Самые обсуждаемые обзоры
| +16 |
1349
32
|
| +132 |
3757
140
|
гвоздибананы в кусок металла воткнуты?Вопрос в другом: эта центральная дорожка 1мОм влёгкую будет, а на Хантеке с точностью до милиома — нули.
А в 6-значных и 7-значных мультиметрах закоротка на гвоздях даст такой термо-ЭДС что нулей там никогда на дисплее не получите, но там уже лучше использовать настоящий, позолоченный шунт, хотя вполне возможно и эта закоротка первое время пока новая будет неплохо работать.
Попробовал повторить ваш фокус на MY-65 (предел 2.xxxх мА) — не вызодит каменный цветок. Опускал один щуп в горячий чай (это ~70С), складывал холодные — без разницы, 0.0030 мА при разомкнутых и 0.0027 мА с замкнутыми щупами.
Естественно, при калибровке никто разъёмы не греет, фото просто для примера того, что термо-ЭДС может влиять и на обычные измерения.Видимо, у вас крокодилы из другого металла, или больше сопротивление шунта в мультиметре. В моем случае, при разности температур на крокодилах 8-9 градусов (разница между температурой рук и окружающего воздуха) создаётся термо-ЭДС около 35-40 микровольт, и на шунте 50 ом получаем ток около 0,7 мкА, что и видно на фото.

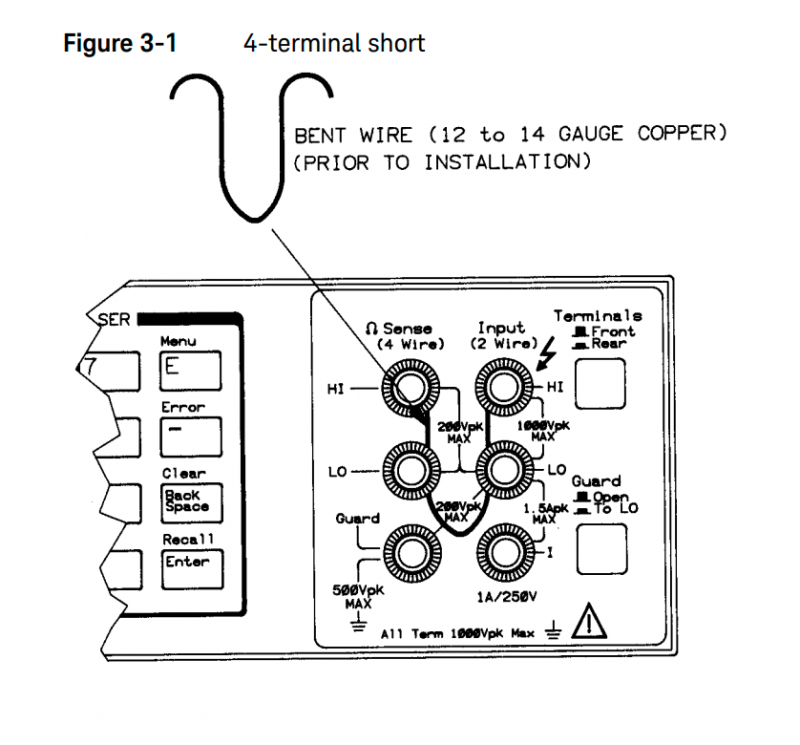

На примере 8.5 разрядного мультиметра 3458A:
2. если будете делать сами, сэкономите максимум рублей 400, зато потратите много личного времени. фирменная приблуда стоит в разы дороже.
3. нет, просто закоротить все вместе это не то же самое.
про это есть обзоре
Давайте считать.
Четыре хороших банана, покрытых нитридом титана — ЧипДипские жадные 70 рублей * 4 = 240 рублей.
Кусок текстолита — бесплатно из кучи мусора.
Гвоздь, чтобы процарапать дорожки — бесплатно из кучи мусора
Итого 2.5 доллара.
Будет ли оно работать? Будет.
Будет ли оно греть сердце того, кто собрал и откалибровал свой прибор?
Будет. Будет ли оно производить впечатление на мимопроходящих девушек? Нет, не будет.
Итого — аудиофилия в крайней стадии.
Паазвольте. «Вся суть работы данного устройства заключается в замыкании входных клемм мультиметра.» ©
И если бы бананы были именно позолоченные — никаких вопросов, золото нынче неадекватно дорого. Если эта приблуда будет поверена, и к ней будет приложен паспорт, где будет указано сопротивление «каждый банан — каждый банан» — никаких вопросов. Правда, остаётся вопрос прижимно-болтового соединения, но на такие «мелочи» вы не обращаете внимания, правда?
Но 10 баков за нитрид титана — увольте, это дурно пахнет.
Понимаете, я не против аудиофилов как явления — Борзенков у Пушного недавно очень чётко сформулировал основную идею аудиофилии — «Могу себе позволить». И только — это квинтэссенция явления! Никакой физики, сплошная психология.
Я против того, когда аудиофилия возводится в ранг «маст хэв», а бараны ведутся на посыл.
Да даже те же щупы.
А тут ведь — реально, можно было сделать сплошной полигон, и впаять в него 4 банана (исключив переходное сопротивление на прижимно-болтовом соединении, кстати). Розничная цена — 2-3 доллара в крупной партии.
