Композитная ручка для ножа своими руками: 3Д печать, эпоксидная смола, кап березы

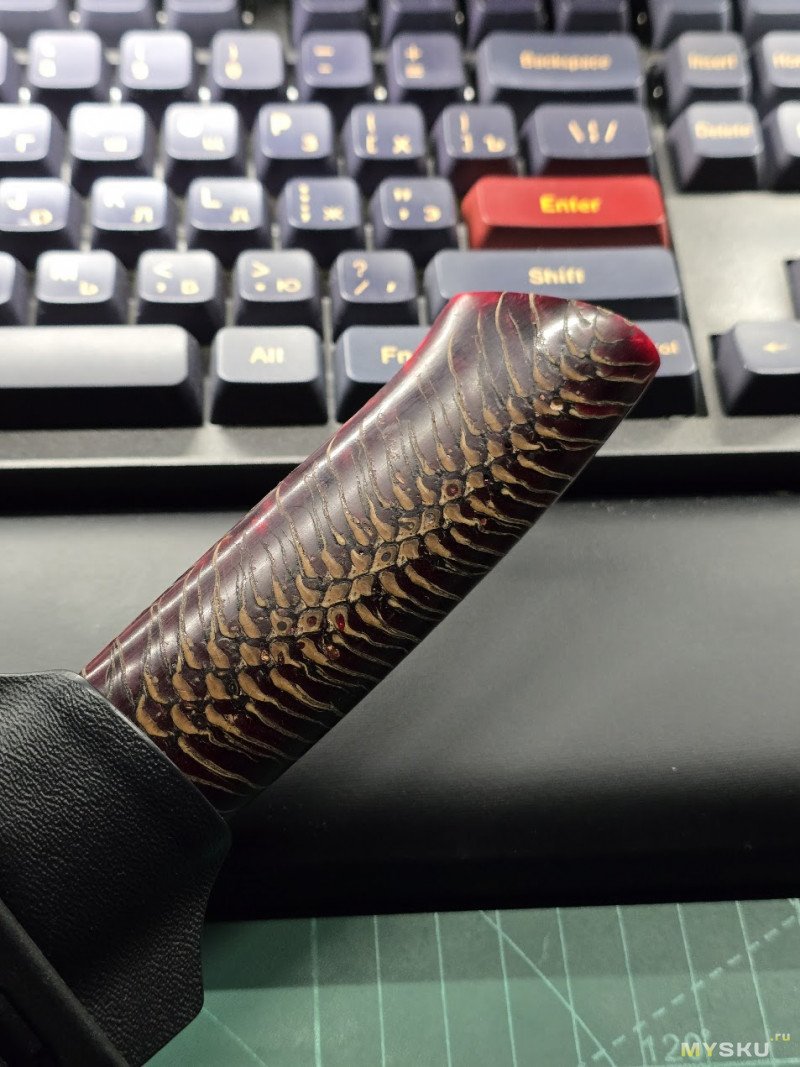

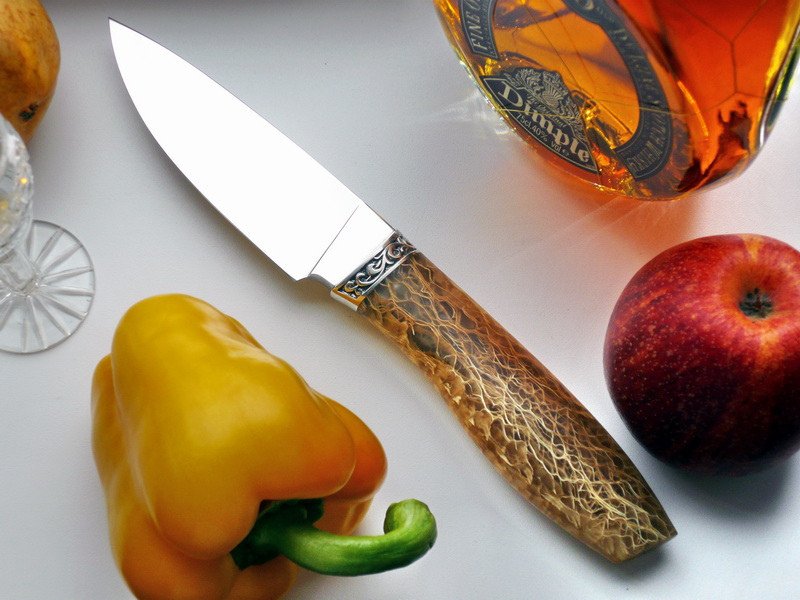

Идея сделать композитную ручку была давно. В сети множество интересных примеров, но практически нет информации по изготовлению подобных ручек и исходных композитных ножевых брусков.
В топике будет «от» и «до», исходные файлы прикладываю.

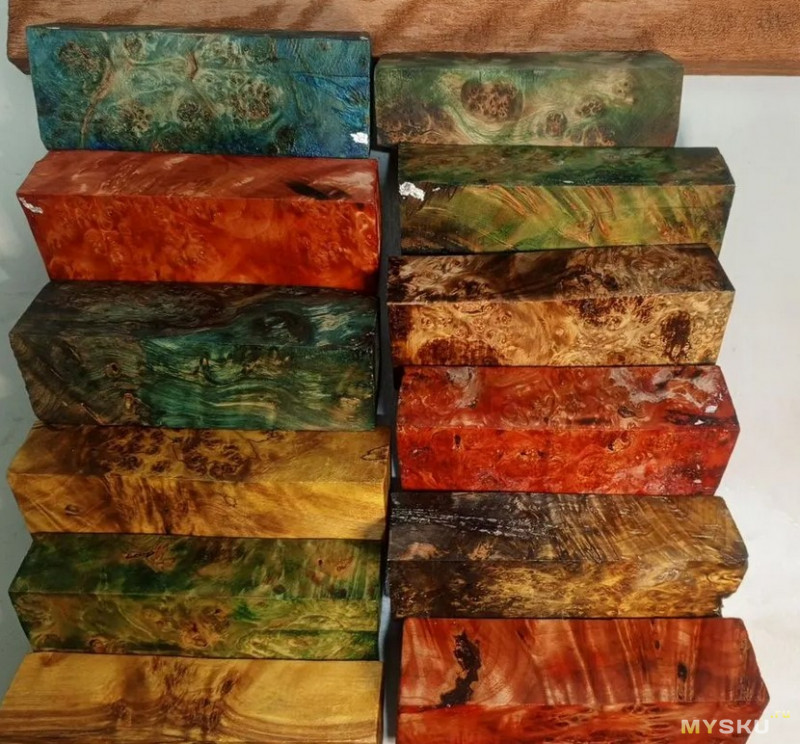

Собственно говоря, рецепт довольно простой. Это эпоксидная смола с красителями, которая позволяет сформировать ножевой брусок с нужной цветовой гаммой. Можно использовать густую смолу для рисования и различные добавки, формирующие художественные переходы цвета. По желанию можно добавить кусочки природных материалов (обрезки древесины, шишки, роговые кости/бивни) или же каркасы, напечатанные на 3Д принтере (я называю это «опалубка для заливки» — как раз про это и пойдет речь). У мастеров получается с успехом комбинировать все перечисленное, но розничная стоимость за готовые композитные бруски получается весьма высокая. Попробую сделать это своими руками и с минимальными затратами.

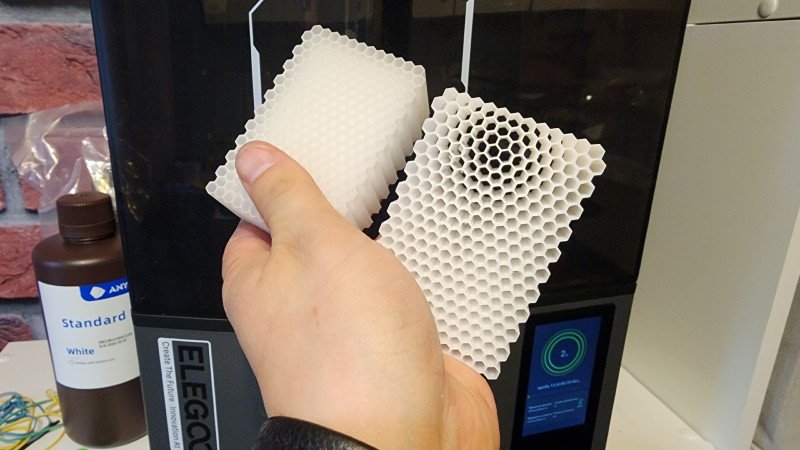

Для заливки смолой можно взять какую-либо удобную форму по размеру. Это может быть прямоугольная силиконовая форма для мыла с маркетплейса, может быть что-то самодельное типа разборной фанерной опалубки со скотчем. Я же поступаю проще — делаю на 3D принтере печатную опалубку с бортиками и рисунком внутри. Вот как то так.


Придумал другой способ создавать такие опалубки. Подробно рассказывал тут.


Примитивами делаем модель в слайсере (обычно это брусок 145 х 50 х 40, но могут быть и ваши размеры), убираем верхние слои. Если заливаете в силиконовой форме, можно убрать нижние слои. Но для экономии смолы все таки лучше оставить низ.


Можно поиграть плотностью заполнения и выбором типа заполнения.


Современные слайсеры позволяют придавать объем векторным картинкам и файлам.

Просто ищем где-то dxf (или контурим выбранную картинку).


Закидываем в слайсер, при импорте указываем желаемую толщину подложки и высоту рисунка.


Таким способом можно нарисовать достаточно оригинальные вещи.

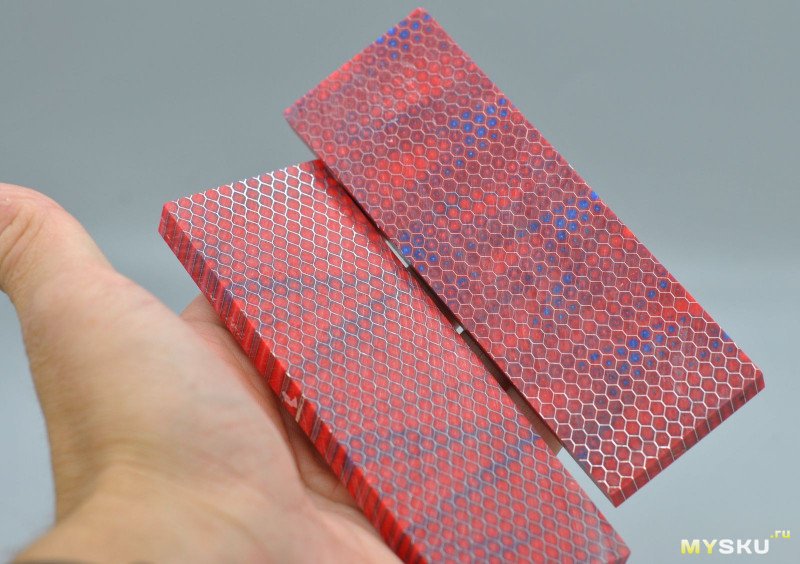

Экспериментировал в основном с самым первым паттерном — рисунок сот.

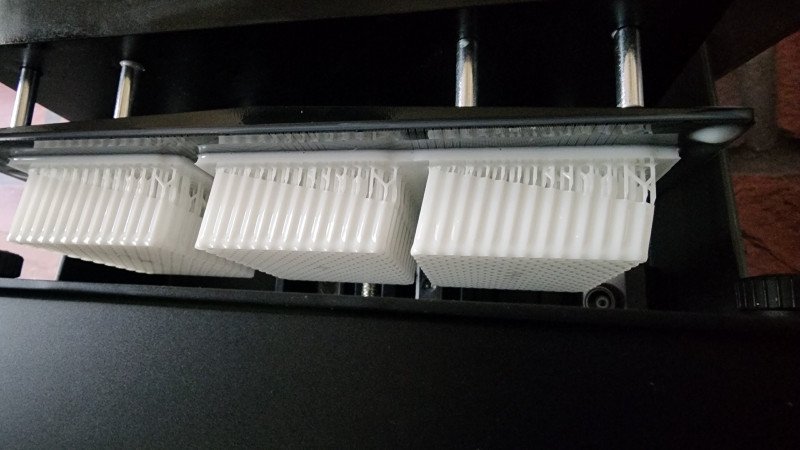

Запускаю на печать — у меня тут целый конвейер)

Кстати, при комбинации цвета пластика и красителя для эпоксидки можно будет получить эффект, схожий с настоящими медовыми сотами. Видел на просторах, мастера туда еще и шмелей ловят-заливают. Не суть.


Для теста делал небольшие кусочки. Не для цельного ножевого бруска, а именно «половинку» для комбинирования с кусочками дерева.


Вот примерно такая идея была. Не обязательно делать такие прямые срезы, вполне можно запилить под угол или сделать фигурную резку.


Кусочек дерева на фото — это кап березы (карельской — специфический рисунок), плотное само по себе дерево пропитано акриловым полимером. Про стабилизацию дерева я рассказывал вот тут.


Другие половинки буду заливать цветной эпоксидкой.


Саму эпоксидку замешиваем по инструкции, вакуумируем (см. про дегазацию в камере).


Вот что получается. Не забывайте, что смола может закипеть при быстром разогреве или при большом объеме заливки.


Опалубка работает, получаются достаточно интересные бруски. Но с кусочками дерева смотрится еще лучше.


Внутри пор или пузырьков нет — вакуумирование помогло.


В зависимости от целей режу бруски на накладки или использую целиком для всадного монтажа.

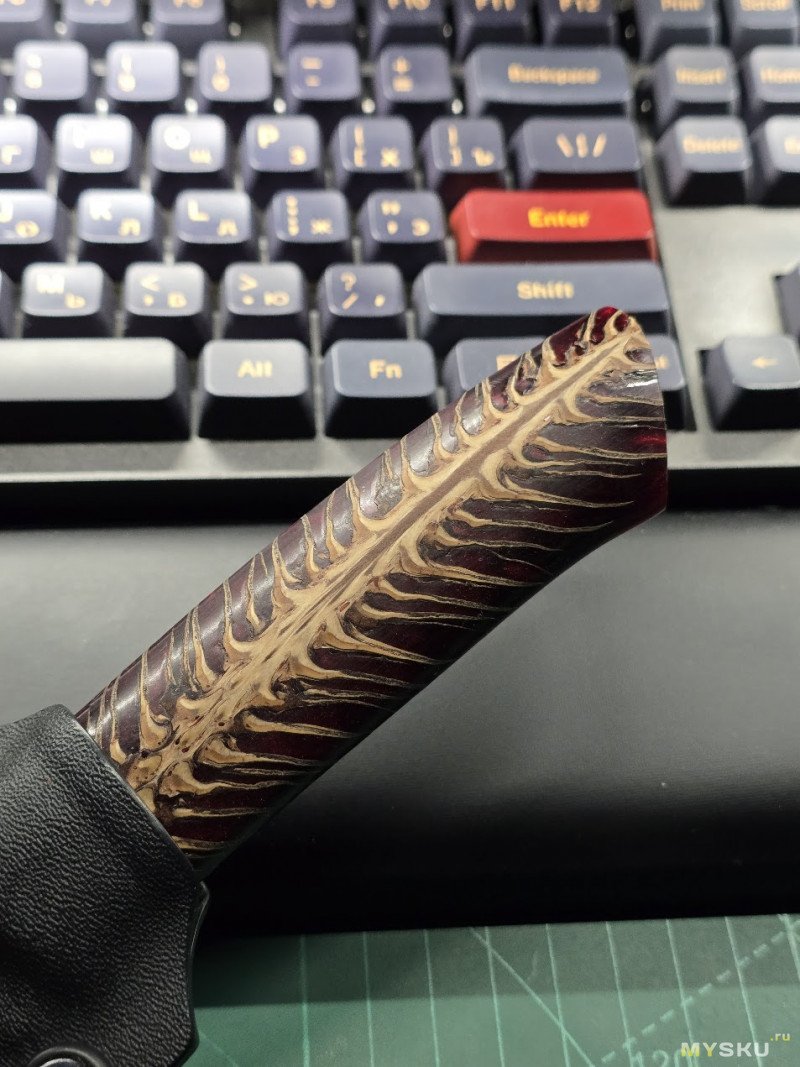

Результат вполне. Единственное, переборщил с красителем, нож в итоге приобрел нежно-розовый «мясной» оттенок.

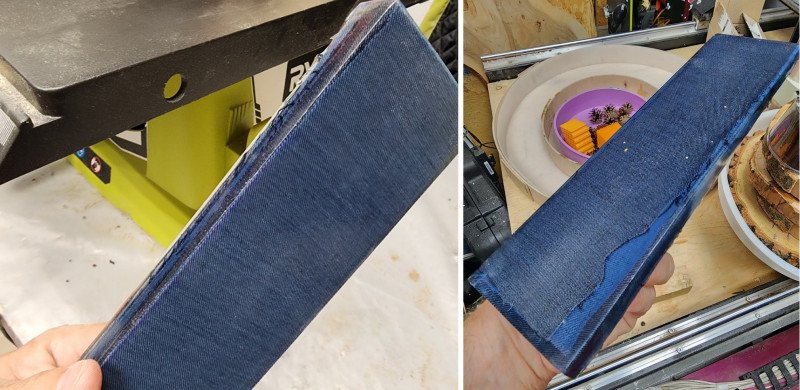

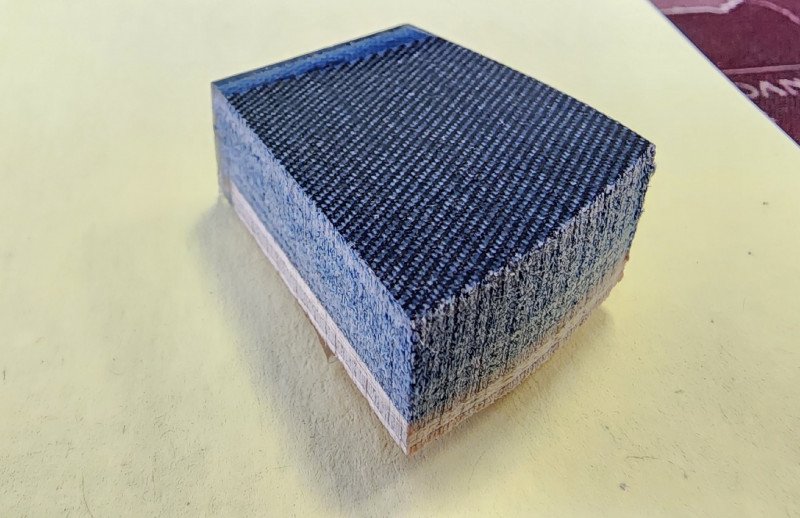

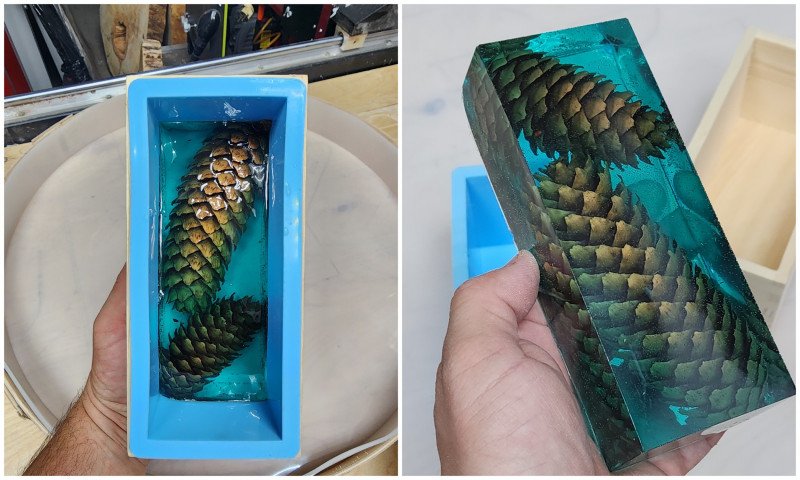

Затрат минимум — бутылочка ЭД-20, принтер и так печатает, кусок березы валялся в гараже давно. В планах попробовать «шишный» нож (с ручкой из шишки залитой смолой с красителем) и нож с ручкой из старых джинс — тоже из подручного (подножного) материала.

Обещанные файлы Исходник — 3Д печатная опалубка под заливку.
Ссылка на чертеж (бланк) ножа с фото.

Всем добра!
