Ваттметр - еще один чудо измеритель с Китая

Такой ваттметр понадобился мне для самодельной солнечной станции, когда возникла необходимость сделать замеры КПД, поэтому приобрел несколько штук для изучения.
Компактный прибор, который показывает все, что необходимо знать, корпус металлический, окрашен в приятный синий цвет. В этой статьей сделаем только обзор и небольшой тест, в дальнейшем разберем, изучим все изнутри а также доработаем ваттметр.
Никаких органов управления, только дисплей 16х2, 4 провода и сбоку (слева) 3 контакта.
По словам китайцев прибор способен измерять напряжение 0-60 Вольт и ток аж до 100 Ампер, но потом в других справочниках удалось найти информацию, что долговременный ток не более 50 Ампер, 100 Ампер — пиковый, т.е прибор такой режим работы долго не вытерпит.

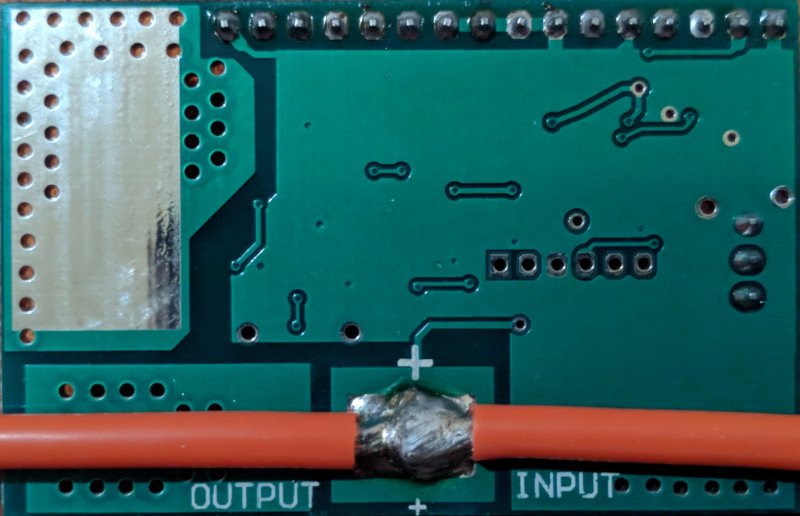

Входные провода слева, справа выход, куда подключается нагрузка. Прибор начинает работать, если напряжение источника питания составляет 6 Вольт, возникает вполне нормальный вопрос — что делать если напряжение источника питания недостаточно для работы прибора? (12)

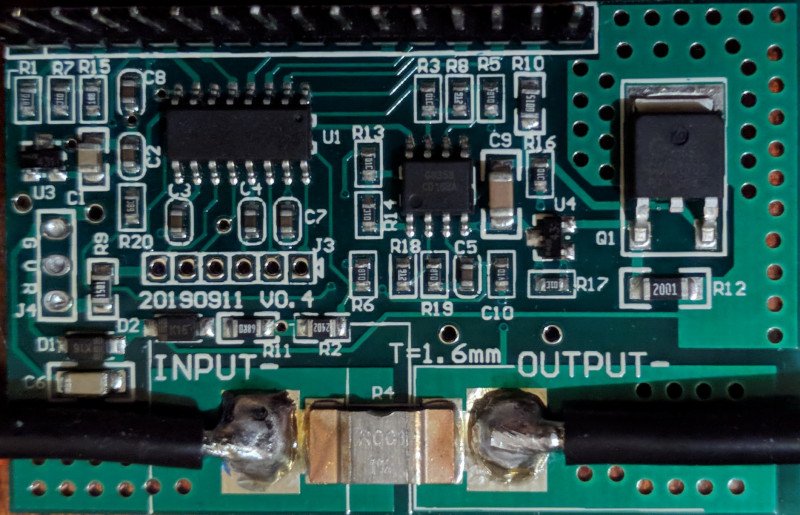

На помощь приходит ранее указанный разъем с тремя выводами, куда подключается внешний источник питания, распиновку смотрим ниже



Внешний источник питания в моем случае на 9 Вольт, но пробовал подавать до 15 — работало без проблем, проблема думаю решена, хотя китайцы все заранее предусмотрели.









Должен также заметить, что если включен дополнительный источник питания на вход основной ваттметра не стоит подавать питание выше 20 Вольт, это может привести к выходу из строя нескольких диодов, которые установлены рядом с разъёмом для подключения внешнего источника питания, в следующих статьях покажу как снять это ограничение.
К стати важный момент — многие жалуются на то, что ваттметр безбожно врет на малых токах и даже без выходной нагрузки на дисплее отображается некоторое значение тока. Хочу сказать, что у моих образцов такой проблемы сроду не было, брал все на гербест и доволен как слон.
В верхнем левом углу дисплея отображается ток, потребляемый выходной нагрузкой, рядом напряжение.
В нижнем правом углу — мощность в ваттах
В нижнем левом углу переключаясь выводятся все ранее указанные параметры плюс емкость, удобно когда заряжаете аккумулятор.



Недостатки

1) Дисплей без подсветки


2) После отключения питания данные не сохраняются
В остальном отличный прибор с учетом стоимости

Достоинства

1) Возможность подключения внешнего источника питания (в альтернативных системах энергоснабжения это очень важно, поскольку из-за снижения входного напряжения данные будут потеряны)
2) Отличный многофункциональный прибор, который показывает все, что нужно
3) Красивый внешний вид, металлический корпус, компактный, можно внедрить в любую систему, также возможно применение в качестве индикатора в лабораторном блоке питания или в зарядном устройстве.
4) Довольно точные показания, измеритель емкости сравнивал с откалиброванным аймаксом, показания отличались незначительно)
5) Доступная цена
6) Широкий диапазон измерений

Ну и в конце несколько тестов

Сравним показания ваттметра с мультиметром UNI-T UT61E

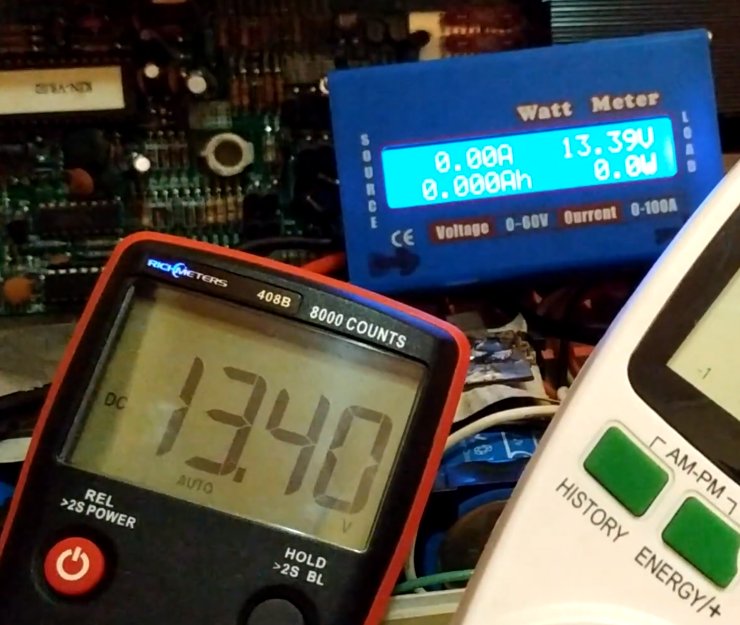

Сначала напряжение
На в диапазоне напряжений 8-24 вольт ваттметр совсем немного лжет.








Затем ток



Сделал всего один тест, но думаю и этого хватит, показания никак не отличались
При малых токах ваттметр опять немножко лжет, при токах от 1 до 30 Ампер на удивления точный



Нагрузить по максимуму не удалось из-за отсутствия мощной нагрузки
