Зарядное устройство на основе DC-DС преобразователя или почти лабораторный блок питания
Здравствуйте, уважаемые читатели. Сегодня хочу рассказать как я делал себе универсальное зарядное устройство (можно использовать как лабораторный блок питания) на основе народного DC-DС преобразователя.

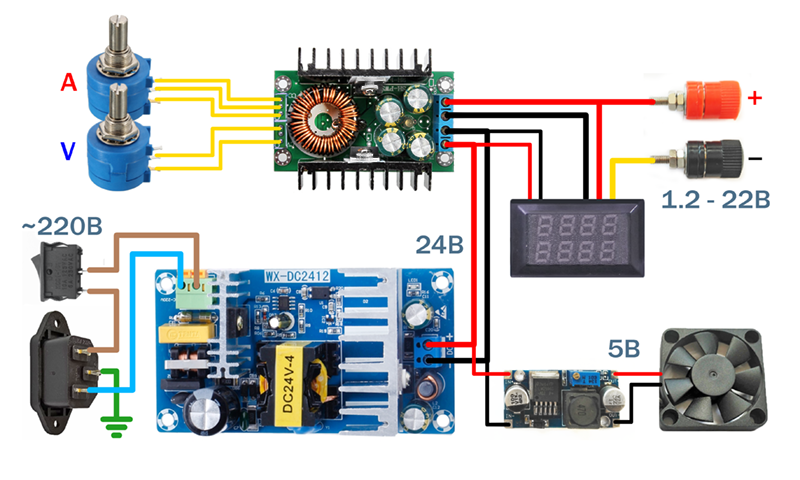

Для понимания нарисовал схему устройства, которое будем собирать
Блок питания выдает 24В на два преобразователя. Больший преобразователь XL4016, на нем двумя резисторами регулируются напряжение и ток на выходе. Второй маленький преобразователь на LM2596, питает напряжением 5В вентилятор для охлаждения устройства. Текущее напряжение и ток на выходе показывает цифровой вольт-амперметр.
Из затемненного оргстекла вырезал новую переднюю панель, установил клеммы и просверлил отверстия для ручек потенциометров
В корпусе, по размерам передней панели, сделал место для её установки
Потенциометры и вольт-амперметр (предварительно вынял его из корпуса) установил на пластиковый уголок
По размерам родной платы медиаплеера сделал пластину, на которой будут установлены все компоненты будущего устройства. На ней закрепил пластиковые стойки.
На заднюю часть установил разъем для питающего провода, предохранитель и выключатель питания
Собрал всё вместе
Провода для вывода на клеммы
Подстроечные резисторы на преобразователе выпаял, вывел проводами на многооборотные резисторы
Как я уже упоминал в корпусе есть такой вентилятор
Рассчитан он на напряжение питания 12В, понизив питание до 5В добился полностью бесшумной работы. Вентилятор установлен на боковой стенке корпуса
С противоположной стороны в днище корпуса есть отверстия, получается воздушный поток проходит через весь корпус, охлаждает внутренние компоненты и выбрасывается наружу. При длительном тестировании 14В 5А, больше всего грелся блок питания, около 60 градусов.
Собранное устройство без ручек для потенциометров
В закромах нашлись ручки от какой-то советской техники, немного их обточил на токарном станке и покрасил в черный
Готовое устройство в сборе
Вот такой получился DIY проект. Всем спасибо за внимание!
Предыстория
В хозяйстве нужен был небольшой блок для питания разных самоделок, а также универсальное зарядное устройство. Начитавшись, насмотревшись разных обзоров в сети решил сам собрать данный приборчик.Корпус и комплектуха
Задача номер один в каком корпусе собирать устройство, хотелось компактно и симпатично. На барахолке нашел старенький медиаплеер Egreat R2A, его корпус как раз подойдет, тем более на боковой грани корпуса есть вентилятор, который пригодится для охлаждения внутренностей.Платки, потенциометры, вольт-амперметр, клеммы и другое
Источником питания будет народный DC2412, покупался тут
Обзор этого блока питания от kirich, ссылка
Регулировать напряжение и ток будет понижающий DC-DC преобразователь XL4016, покупался тут
Обзор этого преобразователя от kirich, ссылка
Показывающим прибором будет цифровой вольт-амперметр, покупался тут
Диапазон измерений — 0-30В, 0-10A
Многооборотные резисторы для точной регулировки, покупались тут
Маломощный понижающий DC-DС преобразователь, покупался тут. Будет использоваться для питания вентилятора.
Клеммы для подключения, покупались тут
Ну и разъем питания, выключатель и держатель предохранителя, все нашлось в закромах
Обзор этого блока питания от kirich, ссылка
Регулировать напряжение и ток будет понижающий DC-DC преобразователь XL4016, покупался тут
Обзор этого преобразователя от kirich, ссылка
Показывающим прибором будет цифровой вольт-амперметр, покупался тут
Диапазон измерений — 0-30В, 0-10A
Многооборотные резисторы для точной регулировки, покупались тут
Маломощный понижающий DC-DС преобразователь, покупался тут. Будет использоваться для питания вентилятора.
Клеммы для подключения, покупались тут
Ну и разъем питания, выключатель и держатель предохранителя, все нашлось в закромах
Блок питания выдает 24В на два преобразователя. Больший преобразователь XL4016, на нем двумя резисторами регулируются напряжение и ток на выходе. Второй маленький преобразователь на LM2596, питает напряжением 5В вентилятор для охлаждения устройства. Текущее напряжение и ток на выходе показывает цифровой вольт-амперметр.
Сборка
Конструкция выбранного корпуса такая, что верхняя его часть с передней панелью и боковыми стенками составляет единое целое. Для того чтобы открыть корпус нужно её полностью снять. Поэтому что бы не делать мешанину из проводов, потенциометры и вольт-амперметр будут установлены внутри, ну а клеммы уже на самой передней панели.Из затемненного оргстекла вырезал новую переднюю панель, установил клеммы и просверлил отверстия для ручек потенциометров
В корпусе, по размерам передней панели, сделал место для её установки
Потенциометры и вольт-амперметр (предварительно вынял его из корпуса) установил на пластиковый уголок
По размерам родной платы медиаплеера сделал пластину, на которой будут установлены все компоненты будущего устройства. На ней закрепил пластиковые стойки.
Родная плата
В медиаплеере стояла такая плата
На заднюю часть установил разъем для питающего провода, предохранитель и выключатель питания
Собрал всё вместе
Провода для вывода на клеммы
Подстроечные резисторы на преобразователе выпаял, вывел проводами на многооборотные резисторы
Ещё фото внутренностей
Как я уже упоминал в корпусе есть такой вентилятор
Рассчитан он на напряжение питания 12В, понизив питание до 5В добился полностью бесшумной работы. Вентилятор установлен на боковой стенке корпуса
С противоположной стороны в днище корпуса есть отверстия, получается воздушный поток проходит через весь корпус, охлаждает внутренние компоненты и выбрасывается наружу. При длительном тестировании 14В 5А, больше всего грелся блок питания, около 60 градусов.
Собранное устройство без ручек для потенциометров
В закромах нашлись ручки от какой-то советской техники, немного их обточил на токарном станке и покрасил в черный

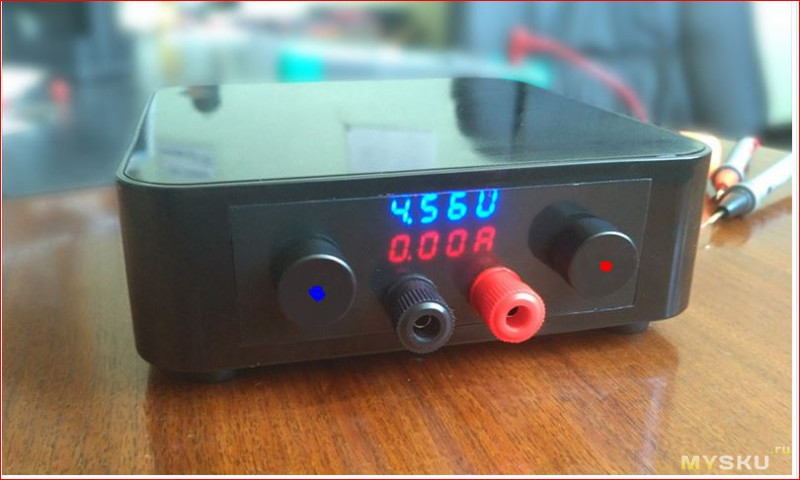

Готовое устройство в сборе
Вот такой получился DIY проект. Всем спасибо за внимание!
По традиции - киска
Еще не полиняла после зимы
