Как я подключал колонки к телевизору

Давно борюсь с плохим звуком на телевизоре. Всему виной тонкие рамки в которые не влезают динамики. Поэтому динамики выводят назад и вся высокочастотная составляющая звука уходит в стену. Остается один бубнеж.

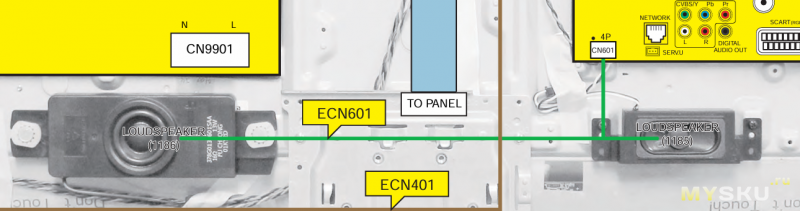

Первое, что я попробовал — сделал вывод с динамиков на мини джэк. Сделал через аудиотрансформаторы для того, чтобы получить среднюю точку. С этого выхода вывел звук маленькие колонки. Звук стал намного лучше и регулировка звука осталась с телепульта. Правда потом выяснилось, что на один динамик поступают только свистящие призвуки, а на второй — весь диапазон. Т.е. стерео не было. Изучив схему, понял, что так быть не должно. Видимо какая-то неисправность. В телевизоре есть еще выход на наушники. Но громкость в них регулировалась через меню настроек телевизора и не отключалась. К этому выходу у меня подключены радионаушники. Т.е. ночью, чтобы никому не мешать, отключаешь звук и слушаешь ТВ через наушники. Есть еще приемник от радионаушников, который стоит на кухне. Т.е. можно слушать звук ТВ заходя на кухню. Для подключения колонок решено было использовать цифровой аудиовыход с телевизора. Он обычно присутствует в современных телевизорах, даже самых недорогих. Был куплен недорогой ЦАП на два канала. Колонки 2.1 у меня уже были. Встал вопрос — как регулировать громкость.
Пробовал hdmi экстрактор звука, но с регулировкой громкости там полная засада.
То заработает, то нет. Может настроится, после выключения могут настройки пропасть. Фигня, короче. К тому hdmi вход занимает. А у меня их всего два. Осталось сделать какой-то отдельный регулятор звука и поставить в разрыв выхода с ЦАП на вход усилителя. Т.к. я увлекаюсь поделками arduino решено было сделать обучаемое ДУ на 3 команды: «громче», «тише», «откл. звука». Звук регулируется микросхемой PT2257 c цифровым управлением.
MCU1 -arduino nano, U1 — PT2257. Можно пульт обучить кнопкам громкости телевизора. На базаре купил роутер по цене корпуса. Сделал такую штуку.
Здесь кнопки +,-,mute,service (переход в режим обучения). Кому нужен код он здесь ссылка
Предположу, что мой код для ардуино подойдет не ко всем пультам ( у меня ТВ Philips). Модернизировать можно будет всегда. В инете по ардуино полно информации.

У меня телевизор уже давно используется в качестве монитора с динамиками. В качестве источника контента — мини пк.
С ним я использую аэромышь BT пульт с четырмя iR кнопками, которые я обучил командам громкости.

Казалось бы чего проще подключай пк к телевизору и регулируй звук пультом от пк. Но если отключить звук на пк, то он отключается и в наушниках телевизора. Вот это мне и не давало покоя очень долго. Да и если смотреть телевизор без ПК, то громкость можно регулировать только первым способом. Хотя самый надежное ДУ без всяких шумов была бы вот эта штука. Но здесь уже невозможно использовать кнопки оригинального пульта. Жонглирование пультами мне тоже не нравится. Всякие навороченные саундбары были исключены из опытов. Там либо свой BT пульт, либо не совсем стандартизованный arcHDMI. Купить за кучу денег вещь и потом узнать, что она тебе не подходит — нафиг. Если телевизор использовать, только как монитор, то можно воспользоваться программой Voicemeeter banana. ссылка Немного сложная, но с ее помощью можно одновременно пустить звук по HDMI и линейному выходу ПК, а регулировать любой из них. Я про нее узнал, когда уже окончательно отказался от ТВ бокса на андроиде и уже почти собрал ДУ. К тому же периодически просит денег.

Вообщем перепробовав все эти варианты, я решил остановится на ДУ с ардуино.
Добавить в избранное
+29 +34
свернутьразвернуть
Комментарии (72)
RSS
+
avatar
+9
Любой саундбар, который подключается к миниджеку или HDMI Arc и вешается за телевизором на стандартное крепление.

Если саундбар большой — крепеж внизу ТВ:

+
avatar
+1
Это для слабаков)
А тут ручная работа, потрошение знаменитого роутера D-link D-300
В свое время он хорошо прошивался в кинетик
+
avatar
0
  • Alax
  • 06 апреля 2025, 13:25
У меня и сейчас из этой серии (320-й) пашет в режиме точки доступа к ip-камере — витую пару к ней сложно было дотащить, пришлось подключать через Wi-Fi (10 метров в прямой видимости через окна).
+
avatar
+7
  • Proton
  • 05 апреля 2025, 23:39
Саундбар с поддержкой HDMIArc самое простое решение. AVРесивер с комплектом колонок и сабвуфером самое правильное, если тв используется для просмотра фильмов. Регулировка громкости с пульта телевизора прекрасно работает.
+
avatar
+1
  • SBVF
  • 06 апреля 2025, 10:26
Саундбар с поддержкой HDMIArc самое простое решение.
Для этого нужен телевизор с выходом HDMI Arc, а данного выхода может и не быть. В моем случае на 3-х тв есть только по два входа HDMI.
Я пытался найти саундбар со сквозным hdmi для подключения тв-бокса, т.к. думал, что может быть регулировка по HDMI-сес влияла бы на саундбар, но такого не нашёл. Даже если бы нашёл, то всё равно звук с телевизора на саундбар не поступал бы. Так что, чтобы была регулировка звука с пульта телевизора, приходится пользоваться выходом на наушники у ТВ.
+
avatar
0
  • Witalex
  • 06 апреля 2025, 15:46
Как количество hdmi связанно с наличием hdmiArc?
У меня на кухне телеку 9 лет. 2 разъёма hdmi, один из них ark. Если в арк будет подключён саундбар, а во второй воткнуть тв бокс то громкость будет регулироваться пультом телевизора
+
avatar
+53
Не осилил статью.
Не понял ни постановки задачи, ни решения.
В итоге, все получилось или нет?
+
avatar
+15
  • DVANru
  • 05 апреля 2025, 23:52
Не понял ни постановки задачи, ни решения.
В итоге, все получилось или нет?
+
avatar
+1
  • rexen
  • 06 апреля 2025, 12:17
Да, не хватает какой-то эскизной схемы всей «кухни» из ТВ и источников-приёмников звука. На словах описано, но иногда/некоторым инфографика ложится в мозг гораздо легче, чем абзац словесных пояснений.
+
avatar
-1
Да, получилось. Звук регулируется BT пультом с помощью IR кнопок и самодельного IR регулятора.
+
avatar
+1
а самодельный регулятор в какую цепь включен? короче, какая итоговая общая схема всей системы?
+
avatar
+4
С SPDIF телевизора выходит на ЦАП, с ЦАПа на регулятор, с регулятора на колонки.
+
avatar
+4
а как это, IR кнопки IR регулятора, а пульт BT? Т.е. пульт, который управляет пультом?
+
avatar
+1
В ВТ пульте (который на фото) внизу четыре цветные IR программируемые кнопки. Т.е. в одном пульте и аэромышь, и BT, и ИК пульт на 4 команды.
+
avatar
+20
Давно борюсь с плохим звуком на телевизоре
Не важно работает звук или не работает, важна сама борьба.
+
avatar
+11
  • SV13
  • 06 апреля 2025, 09:13
У самурая нет цели, только пульт ))
+
avatar
+1
Самурай борьбу закончил
+
avatar
0
  • Delanet
  • 06 апреля 2025, 09:17
Борьба борьбы с борьбой.
+
avatar
0
  • OreSama
  • 06 апреля 2025, 09:25
У верблюда два горба потому что жизнь — борьба.
+
avatar
+1
Получилось. Два рабочих варианта — с прогой Voicemeeter и самодельное ик ДУ на ардуине. Решил остановится на ардуине, как более универсальный вариант. Первый работает только для связки ПК + ТВ.
+
avatar
+19
ваще ничего не понял
+
avatar
+6
  • qwerewq
  • 06 апреля 2025, 02:21
У самурая нет цели. Есть только путь.
+
avatar
+2
И телевизор
+
avatar
+2
  • DDimann
  • 06 апреля 2025, 08:49
И пульты
+
avatar
+3
  • stupic
  • 06 апреля 2025, 09:09
и немножко ардуин
+
avatar
0
Без звука, но с АС
+
avatar
+2
Угу, ничего не понятно. Зачем этот огород? У вас же все с компа на телек идет. Фтыкаем в pc колонки и bluetooth свисток. К свистку, когда надо подключаем bluetooth наушники и о чудо колонки перестают играть. Ходим по хате, на лестницу и слушаем через наушники. Отключем наушники и о чудо, звук опять через колонки!!! Сам переключается!!! Звук регулируем с помощью мини радио-клавтатуры.
+
avatar
-1
В том то и дело, что я не один живу. Иногда надо, чтобы звук в наушники пердавался при включенных колонках, иногда при выключенных.
+
avatar
+1
  • rexen
  • 06 апреля 2025, 12:21
А просто вариант когда звук всегда передаётся и на колонки и на наушники, но пользователи колонок или наушников могут просто в любой момент «тумблером» выключать питание колонок или наушников. По итогу если кому надо звук от конкретной вещи — тот ту вещь для себя и включает.
Ы?
+
avatar
+3
Непонятны проблемы. Вот вы подключили цап через оптику, в чём проблема регулировать громкость? Она же регулируется всё так же пультом.
+
avatar
+5
  • Smok
  • 06 апреля 2025, 02:44
неа не регулируется :(
+
avatar
+5
  • a33
  • 06 апреля 2025, 02:53
Я вроде бы понял.
У друга я так пару лет назад решал такую задачу для кухонного тв.
Только там был просто какой-то дешманский Самс 32" года 18-19 без блютуса (ну и вайфай только 2.4, разумеется). Вот был бы блютус…
В-общем, да, реально взять звук нормально от него только по SPDIF — коакс или оптика на выбор.
Поэтому я заказал на али самую дешевую коробочку-цап (как на первой фото), только с BT (чтобы можно было гостям по синьке свой музон с телефонов стримить)
Вот к коробочке и подключили вожделеные 2.0 активные колонки.
Но это кухня и вопрос громкости решается вытягиванием руки и кручением ручки на одной из колонок.
Автор именно и обходит вот эту «последнюю милю», чтобы это делалось с пульта, а не руками.

На всякий случай у меня так:
В комнате по аналогу висит усилок Ямаха конца 90-х с полочниками. Громкость на ней регулируется моторизованной ручкой — жмёшь на + или — ручка крутится, громкость прибавляется. Пульт убран в шкаф, обучен программируемый
На кухне саундбар TCL по оптике. + и — тоже обучены на пульт от приставки, родной пульт уже не помню где.
+
avatar
0
  • tirarex
  • 06 апреля 2025, 13:50
На телевизорах TCL (новых) нет 3,5мм разьема как и выхода на тюльпаны, а только оптика и hdmi на выход. Подключая цап по оптике, телевизор НЕ РЕГУЛИРУЕТ ГРОМКОСТЬ, никак! При попытке регулировки — выдает сообщение что с таким выходом это невозможно! Только MUTE работает.
У меня ровно та же ситуация, тот же дешманский цап в железной коробочке, но его выход заведен на усилитель Arylic A30 (оптического входа у него нет, только AUX, зато стоил дешево), этот усилитель имеет пульт и умеет управлять громкостью.

Вместо родного пульта я взял какой то дешмашский UGOS, и настроил его серые кнопки на работу с усилителем, а родные черные на работу с телевизором. Таким образом управляется все с одного пульта, регулируется.
+
avatar
0
  • Witalex
  • 06 апреля 2025, 15:51
Не, пультом от телека фиг. Я из-за этого ресивер новый купил с арком
+
avatar
+1
У вас же в конце сказано, что телек работает монитором с колонками для компа. Поставить на этот комп VoiceMeeter, настроить в нем колонки телека и наушники и хоткей для переключения между ними с раздельной регулировкой. Зачем городить хардверные решения, когда у вас всем заведует комп?
+
avatar
+3
ну может так и лучше, но из сумбурного описания автора я так и не понял что в итоге получилось и почему не устроили другие решения.
+
avatar
0
Когда, целый день протрахавшись с voicemeeter, я это настроил и вроде даже успокоился. Вдруг выяснилось, что голосовой поиск не работает. Надо опять что-то настраивать. В логике работы voicmeeter я еще не до конца все понимаю. А ДУ уже почти собранный был. Поэтому его и подключил. Но voicrmeeter у меня на компе сейчас работает. Сын помог настроить.
+
avatar
+13
  • Creat
  • 06 апреля 2025, 00:51
как скучно я живу…
+
avatar
+10
Правда потом выяснилось, что на один динамик поступают только свистящие призвуки, а на второй — весь диапазон.
Может надо было починить телевизор и на этом остановиться? :)
+
avatar
+4
Надо же было так заморочиться
+
avatar
+2
  • zaooza
  • 06 апреля 2025, 01:58
Почему флагманским телефонам и планшетам с ноутбуками хватает места выдавать нормальный звук в тонких корпусах этих устройств, а в телевизоры, даже дорогущие, пихают дешевые пищалки? Там же явно больше пространства для технологичных динамиков. Просто, не разбираюсь в этой теме абсолютно, но удивлен, насколько хороший звук у планшета Lenovo Y900, и samsung Galaxy S24 Ultra, которые иногда использую для просмотра видео
+
avatar
+3
Сравни расстояние до телека и до планшета. А потом сравни их с размерами комнаты. Чем ближе ухи и больше разница с размерами комнаты, тем проще вытянуть приемлемое качество.
+
avatar
0
  • SV13
  • 06 апреля 2025, 09:18
Кстати, да — всегда удивляло, что мешает в ТВ встраивать электростатические динамики…
+
avatar
0
  • rexen
  • 06 апреля 2025, 12:24
цена и куча сопутствующих электростатам проблем — начиная с того, что они не тянут басы
+
avatar
0
  • Witalex
  • 06 апреля 2025, 15:59
Бгг, хороший звук у телефона)))
баса нет вообще, средних толком нет.
Пищалки с верхней часть среднего диапазона
+
avatar
0
  • abc8
  • 06 апреля 2025, 07:36
Тоже ничего не понял. И как это разъём для наушников регулируется (громкость) через настройки телевизора, а не пультом??? В каком смысле «настройки»?
Сам же неделю назад наконец-то решил давнишнюю проблему вывода звука на одни колонки сразу с трёх приблуд — телевизора, Я.станции мини-2 и тв-приставки. Через микшер за тыщу с Али. Доволен невероятно!
Что касается активно предагаемого здесь саундбара… ну, такое себе… Хорошие (с обычным, нормальным звуком) стоят как телевизор, а у приемлемых по цене звук не намного лучше телевизорного (плавали, знаем).
+
avatar
0
  • Vairon
  • 06 апреля 2025, 09:55
как это разъём для наушников регулируется (громкость) через настройки
У нас в дуроскопе надо отдельно в меню копошиться, чтоб изменить громкость на аудиоджеке. Возможно, у автора так же.
+
avatar
0

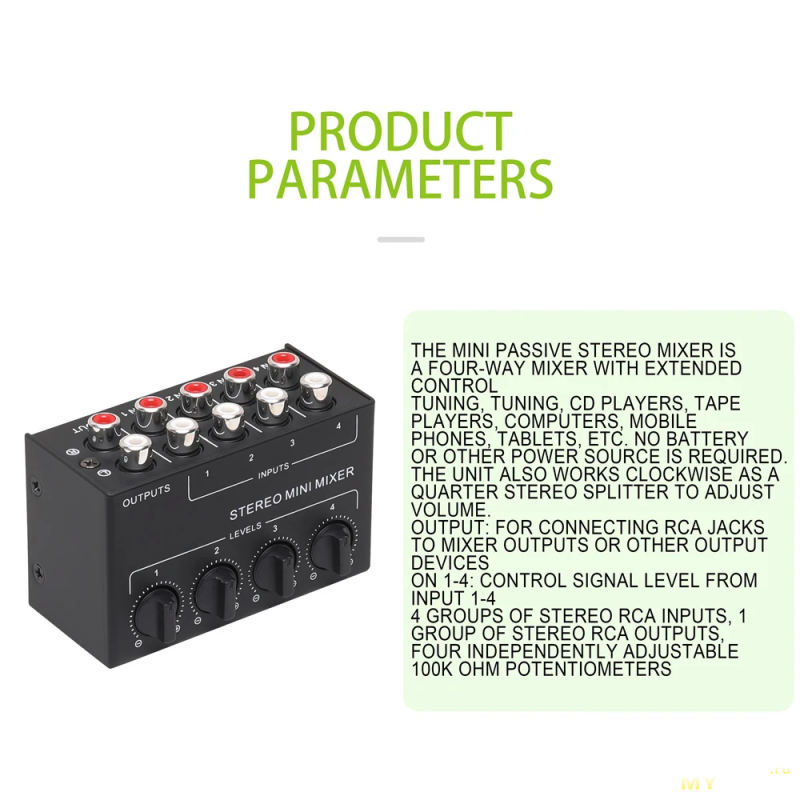

Через микшер за тыщу с Али.
не поделитесь, что за микшер? сам на дачу ищу подобное
+
avatar
+1
  • Boor
  • 06 апреля 2025, 07:58
Давно борюсь с плохим звуком на телевизоре.
А что за марка телевизора, что такая борьба упорная идет? «Радуга», что ли?)
+
avatar
+5
Советские «Радуги» в деревянном фанерном корпусе объемом литров 200 и весом 60кг как раз имели отменный звук по сравнению с абсолютно всеми современными плоскими телеками. Там дерево и объем решали все. При дерьмовых динамиках оно вск-таки как то звучало. :)
+
avatar
+2
  • mzr910
  • 06 апреля 2025, 08:34
по сравнению с абсолютно всеми современными плоскими телеками
послушайте нормальные тв типа верхних моделей сони, самсунг филипс или елжи — советская хрень на одном широкополосном динамике и рядом не стоит какой бы там объем корпуса не был
+
avatar
+4
Советская хрень к Вашему сведению, была не на одном однополосном динамике, а на одном-двух СЧ/НЧ и на одном ВЧ. Это просто для информации.

Верхние модели Сони и Филипс слышал и не раз, да, звук в них получше конечно, чем в дешевой китайчатине, но даже недорогой саундбар с сабом уделает все модели Сони и Филипса, прошлые настоящие и будущие. Не умеют пока даже эти уважаемые производители менять законы физики хотя бы в пределах одной вселенной. Может потом научаться конечно, но пока — никак.
+
avatar
+1
  • SV13
  • 06 апреля 2025, 09:21
«научаться».
М-да…
+
avatar
0
Советская хрень к Вашему сведению, была не на одном однополосном динамике, а на одном-двух СЧ/НЧ и на одном ВЧ. Это просто для информации.
обычно таки на одном широкополоснике
+
avatar
+3
  • stupic
  • 06 апреля 2025, 10:44
это про УЛПЦТ, там УНЧ на 6П14П и двухполосная система на динамиках 3ГД-38 и 2ГД-36
+
avatar
+1
  • mzr910
  • 06 апреля 2025, 15:46
причем здесь саундбары — звук в советских тв был говенным и передавался в моно с ограниченной полосой частот, на нем только речь и можно слушать было
про саундбары — против саба не попрешь но в дорогих тв звук лучше чем в дешевых барах без саба, у меня скажем в лыжном оледе динамики 3 полосные на пол размера корпуса
+
avatar
0
  • Witalex
  • 06 апреля 2025, 16:34
В большинстве был один динамик и убогий усилитель, опять же вещание было можно с довольно узким диапазоном частот.
Японцы да извращались встраивали саббуферы, вещание в стерео было в 90-х
Помню в 90-х Европа плюс с сотрудничестве с каким то телеканалом — картинка по тв, а звук по радио фм-стерео
+
avatar
0
  • Witalex
  • 06 апреля 2025, 16:24
Ну вот вполне себе верхняя модель лыжи своих лет, к сожалению на той неделе чуть-чуть сломался. Так вот не могу сказать что звук там прям хорош. Так средненький. Поэтому с ресивером работает. На смену купил дексп. Звук хуже, чем родной у лыжи, но меня это при покупке не сильно волновало, ибо ресивер с hdmiArc никуда не делся, а картинку показывает дексп вполне достойную
+
avatar
+1
  • Boor
  • 06 апреля 2025, 09:18
Речь не о звуке телевизоров прошлого века в сравнении с нынешними, я имел в виду. А что сделать домашний кинотеатр с отличным звуком с любым современным тв, как два пальца об асфальт, без всякой 'борьбы'. Но коли у skyduver'а нет такой возможности, то уже просто интересно что же за телек такой у него.)
+
avatar
+1
Philips 39PFL3208T/60 ЖК FullHD
+
avatar
0
  • lomator
  • 06 апреля 2025, 13:14
Дружище, очень достойное решение. Шел по тому же пути с теликом DEXP. До Ардуино не добрался. Остановился на саундбаре покупном. По поводу зоопарка пультов можно универсальный какой нибудь с обучением. Но любопытно, стоит повторить. По фану. Спасибо за идею. Будет чем заняться )))
+
avatar
+1
Если принципиально не устраивает звук телевизора, а звук колонок 2.1 приемлем, почему бы не вывести линейный выход (но после регулировки громкости) на телевизоре? Или в условиях задачи запрещено лезть с паяльником в телевизор? Но это же не подсветку менять, а только крышку открыть.
+
avatar
0
Там стоит вот такой аудиопроцессор. Входной сигнал цифровой. Выход — на динамики.
Хрен знает как в этих телеках искать регулируемый звуковой выход.
+
avatar
+6
Взять подходящие колонки, подпаять вместо штатных динамиков. Профит.
Только мне кажется, что всё началось с ардуины, а не с телевизора.
+
avatar
0
  • Uniset
  • 06 апреля 2025, 12:16
Вот именно, я к Самсунгу с встроенным штатным усилком 2х2 ватта прицепил две колонки от самсунговского же домашнего кинотеатра и получился вполне недурственный звук.
+
avatar
0
  • Latte
  • 06 апреля 2025, 12:27
Я плохо понял конфигурацию автора из поста, но скорее всего можно было бы обойтись б/ушным ресивером — SPDIF на сайте производителя заявлен. У самого такой же пульт (пульт не очень кстати, пробуждать надо лишним нажатием), 4 кнопки как раз с пульта ресивера обучены.
+
avatar
+2
  • kovax
  • 06 апреля 2025, 09:20
«нафига козе баян» — открыл авито — полно соундаров, ресирверов, центров, акустики — но автор легких путей не ищет…
стремление везде паяльник применить проходит с годами, когда время ценнее)))
+
avatar
-1
+
avatar
-1
А прилепить отражатель для динамика нельзя? Пластинку из пластика, и звук будет отражаться уже вперед.
+
avatar
0
  • arthuru
  • 06 апреля 2025, 12:49
Гениально, прохессор))
+
avatar
-1
Тоже пробовал. Но я писал — какя-то неисправность. С одного динамика весь диапазон, с другого только высокие.
+
avatar
0
  • Witalex
  • 06 апреля 2025, 16:13
Бгг, хороший звук у телефона)))
баса нет вообще, средних толком нет.
Пищалки с верхней часть среднего диапазона
