Трехфазный электрощиток

UPD 09.10.2024 Добавлена глава Работа надо ошибками по результатам обсуждения /UPD

6 лет назад мой пост про щиток собрал 42K просмотров и 700+ комментов. Надеюсь, тема по-прежнему интересна уважаемому сообществу, а не только редким спецам. Тем более, что некоторые решения показались мне интересными.

Время идет, сегодня щиток в загородный дом, около 120 кв м. Основная цель публикации — ознакомиться с конструктивной критикой, благо ее на муське есть. А щитки я собираю редко и только для себя.

Сразу скажу, жаба при выборе схемы и компонентов была загнана под шконку.

В оригинальность того, что у нас продают под брендами ABB и т.п. я как-то не верю. Поэтому в качестве основной серии выбран EKF Averes, их премиальная серия. Там, где в этой серии не нашел нужного мне компонента — брал среднюю их серию — Proxima. Пример — селективное УЗО на трехфазный вход. Аверес быбрал на основе просмотра каких-то видосов и изучения деталей конструкции. Но защитить такой выбор как оптимальный я не смогу, да и не хочу из-за недостатка компетенции.

Основные требования были следующие
1. 15 кВт на вход по 3 фазам (больше получить на частный дом в Подмосковье проблематично. Меньше — не вижу смысла)
2. Максимально доступная мне защита и пользователей и техники. Но только если я понимаю физику. В магию не верю.
3. Возможность простой балансировки нагрузки по фазам. Наверняка будут перекосы, их надо видеть и при необходимости исправлять.

Корпус

Титан-5, IEK. Вероятно — лучшее что есть в сейчас в продаже. Взял встраиваемый, на 180 поз. В газосиликатоном блоке долбить нишу — не в бетоне.



Рама у Титана 5 снимается, прикрутил на доску, зажал ее в верстаке. Давайте по порядку

Входная группа

Автомат на входе заодно играет роль главного рубильника. До него есть казенный C25 на столбе и на моей трубостойке во дворе C25. Понимаю, что селективности у меня ноль, будем смотреть. Надеюсь обойтись без перегрузок и отключений входных автоматов. Будут — буду решать

Тот дворовый щиток также питает септик и, возможно, что то еще что будет во дворе. Фонарь к примеру, ворота. Ввод электричества подземный, ВВГнг-LS в ПНД трубе.
Заземление — 7 метровый кол из нержавейки, 16 мм диаметром.

Не скажу, что я в диком восторге от квалификации местных электриков (хотя человек очень хороший, душевный) Во всяком случае что он наколбасил а казенном ящике собираюсь переделать, распредблок заказал, но это отдельная тема.

После входного автомата видно УЗИП. Защита от близкого удара молнии (но не прямо вот сюда, от наведенного импульса). Примеры, когда молния выжигала электронику, на нашей местности были. УЗИП я взял китайский, внимательно изучив и сравнив его потроха и китайское же в упаковке от наших брендов. И там и там варисторы в каждой фазе и разрядник в нейтрали. Цены отличаются в 10 раз. Внимательный читатель заметит, что УЗИП я перевернул — мне так захотелось :)

Дальше идет селективное УЗО на весь дом. Селективное — это значит с задержкой отключения. Чтобы успело сработать обычное УЗО ниже по схеме. Как упомянул, в линейке Аверес не нашел подходящего, так что Проксима

И последний элемент во входной группе — 3 фазное реле напряжения. Отключит нагрузку при слишком высоком и слишком низком напряжении по любой фазе, а также при перекосе фаз и пр. Его можно переключить в режим трех однофазных. Белорусское взял из-за достаточно быстрого времени реакции и внятной документации.

Как недостаток могу указать на хлипкие клеммы. Я, правда, пользуюсь динамометрической отверткой, так что спокоен. Но люди пишут, что клеммы ненароком срывают при затягивании.

И еще клемма нейтрали выполнена под совсем тоненький провод. 6 мм, которым я разводил щит не лезет и близко. Понятно, она только для питания устройства и не проходная и это такая вот защита от дурака — но…

Далее у нас идет

Не отключаемая группа

Идея в том, что если я уезжаю, типа, в отпуск, обесточить одним рубильником весь дом — но оставить то, что должно работать. В квартире у меня это холодильник. Здесь добавил газовый котел и пр — на табличках написано. Септик, напомню, от уличного щита питается. Однофазный автомат левее УЗО защищает розетку тут же. Она предназначена для питания UPS. Его выход подан на переключатель правее. При этом холодильник стоит до UPS. Назначение переключателя — шунтировать линию UPS так, чтобы его можно было удалить для обслуживания. Или пользоваться без него, UPS еще не куплен.

Свет и электрокотел

Основной котел — газовый. Электрический — резервный. Надеюсь, будет просто простаивать. На него выделен отдельный дифавтомат.

Одно трехфазное УЗО выделено под свет, причем с помощью кросс-модуля я могу выбрать с какой фазы питать какую группу. Для света это менее важно, также сделаны и более мощные потребители. Нужно ли УЗО на свет? ПУЭ не требует. Но я как раз днями убедился в полезности, подробности у меня в ЖЖ., тк относятся к делу лишь косвенно. Характеристика A, то есть реагирует не только на переменный ток, как более дешевое AC, но и на пульсирующий. Надо ли — люди спорят, моему внутреннему параноику тушка дороже.

Отмечу использование 2-полюсных автоматов. Если ко-то скажет, что это блажь — переубедить его не смогу. Но мне понравилось удобство подключения, возможность полного отключения линии, а также избавление от возможности перепутать нейтрали УЗО — а их тут много.

Розетки кроме кухни

Следующее УЗО выделено на розетки. Идея с кросс модулем та же
Щитовые розетки от разных фаз, поэтому отдельные автоматы. Автоматы одномодульные, так как запутаться тут в нейтралях нельзя — все уже собрано.

Розетки кухня и кондеи

Следующее УЗО — на кухню. (про белый квадрат — см ниже) Плюс по ходу пьесы решил добавить 4 линии на кондиционеры. Которых пока нет и неизвестно будут ли. Так что автоматы поставил однофазные. Есть трехфазная нагрузка — плита. Не факт, что она мне нужна, но вдруг. От газовой плиты решил отказаться. Готовлю и дома на газу мало.

В остальном все также.

Мокрая зона

Она на месте белого квадрата выше. Тут УЗО уже не на 30, а на 10 мА. К сожалению, AC, А не нашел. Вы спросите — какого лешего УЗО+автомат, а не дифавтомат? Ага, у меня тот же вопрос к EKF — где дифавтомат на 10 мА? Премиальная, мать их, серия, панимашь…
UPD Вот он, меня справедливо ткнули носом. mysku.club/blog/diy/101278.html#comment4541012 /UPD

Назначение — розетка в сортире. Сделана на случай покупки требующего электричества стульчака или унитаза.

В общем — и все. Ну разве что схема расположения розеток-выключателей. Пока дошлифовываю

Буду раз ответить на вопросы. Критику конструктивную категорически приветствую. И здесь и в жизни.

Работа надо ошибками

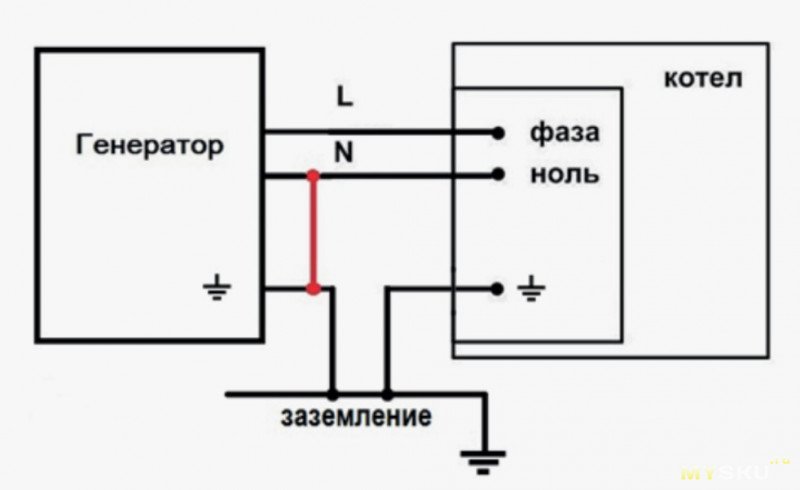

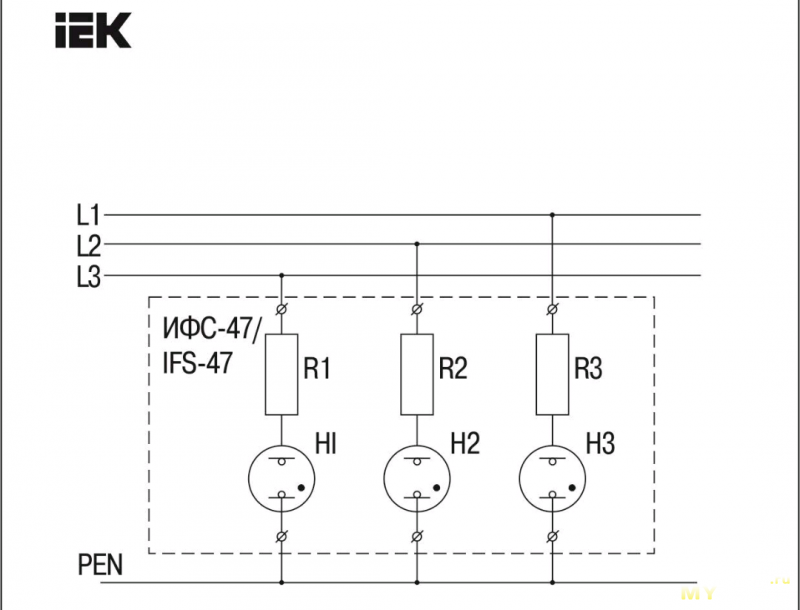

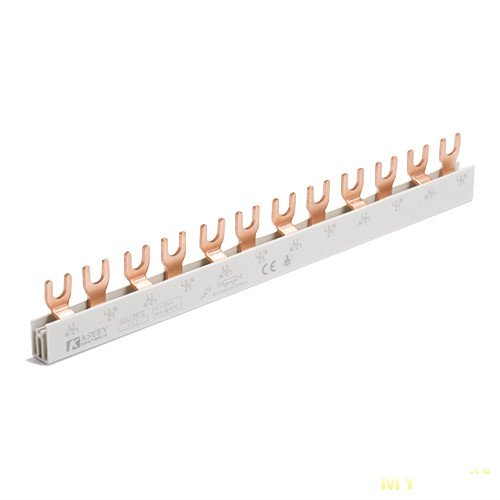

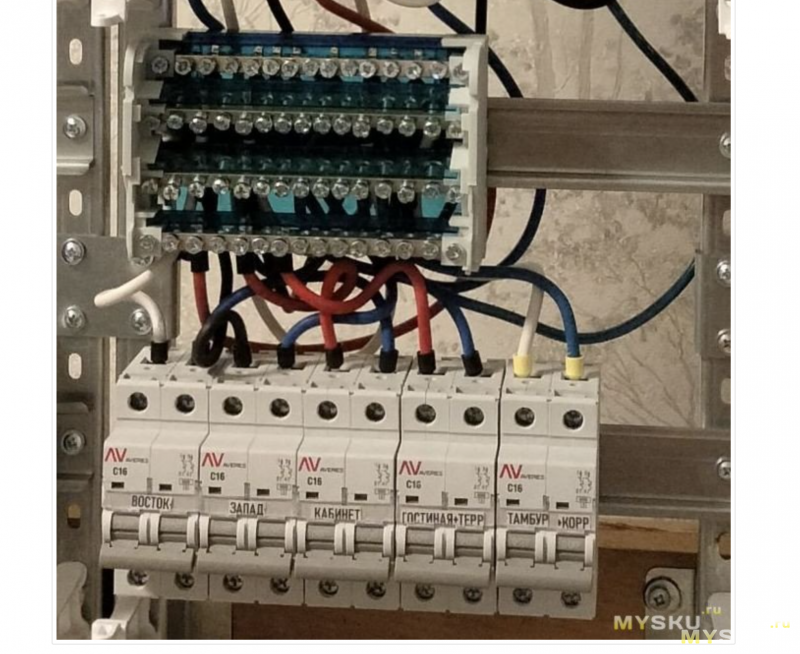

Гребенки. Спасибо все камрадам за рекомендацию, которую я не сразу понял. Мне казалось, что гребенки сюда не встают толком — был неправ. Добавил во все нижние ряды и в не отключаемую группу. Не думаю, что сильно повлияло на работоспособность, но стало меньше проводов, и, важнее, стало немного более очевидно

Фиксаторы. Несколько у меня было, докупил горсть, поставил всюду, где есть что фиксировать.
