Для неясных целей, заказал я платки полицейской сирены. Пришли пять штук в пакетике.
На фоне ковра здесь их четыре, одна уже в деле. Все пять собраны на весьма распространенном чипе — hzDbl.

и с обратной стороны на просвет, их три, четверная где-то рядом.

В общем, включил я паяльник, быстро нашел схему включения и впал в недоумение.
По трем континентам в разных и иностранных магазинах и в не иностранных( не говоря уже об Али), размазаны тонким слоем эти схемы включения, оцените.

Про резистор я молчу, он присутствует во всех схемах включения.

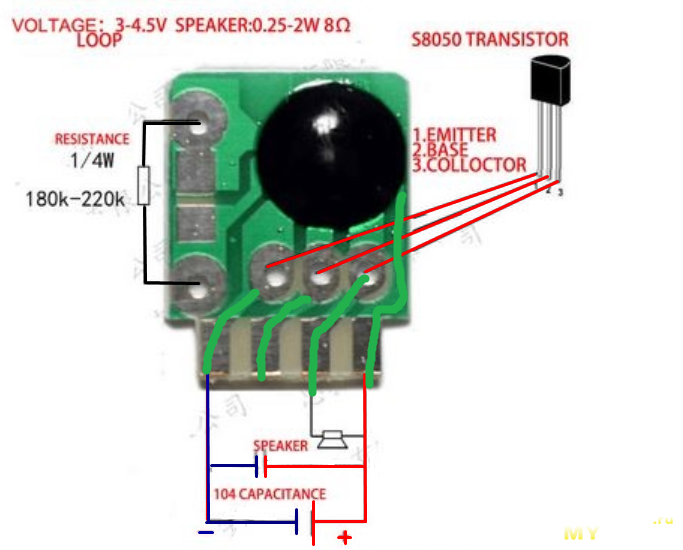

Сразу поднапрягло, что динамик подключается к БАЗЕ транзистора(оказалось что не к базе, спасибо комментарию=), который, как я понимаю, намекает на ключевое его использование. Я залип на поиске и нашел еще одну схему, судя по дизайну платы — той же самой.

Инновация с подключением динамика также наблюдается, но обратите внимание на конденсатор, который подключен последовательно с источником питания — это, конечно, выпадение в осадок. =)
Поискав еще, я наткнулся на клад(preuve), помимо последней схемы включения в свойства лота, была добавлена еще и эта:

ЭТО, как так понимать? Ютьюб мне тоже не дал вразумительного ответа, но хоть на этой последней картинке, в левой ее части, ключевой режим более очевиден. Я попробовал, и конечно — ничего.
Тогда, руководствуясь здравым смыслом, я подал питание +3.3V на плату и через конденсатор, подсоединил динамик к выводу предполагающий выход и услышал тихий звук сирены. Осталось только его усилить.

Но вначале, перед тем как городить, я измерил токи потребления сиреной в двух вариантах питания:
+3,3v

+5V

Быстро прикинул однотранзисторный усилитель, и вначале, я хотел поставить номиналом 4,7k, но решил поставить 10K.
Да, еще. На выводе 3, присутствовала половина напряжения питания.

и измерил общие токи потребления при двух питающих напряжениях:
+3,3v

+5V

разница между двумя питающими напряжениями в громкости есть, но не сказал бы, что существенная.
Динамик 8ом.
В запарке, обратите внимание, я неверно припаял конденсатор C1.
По схеме, он должен быть нижним выводом на минусе.
Чуть позднее, когда я быстро проверил все остальные четыре платки, я обошелся без него вовсе. И если как я понимаю, он предназначен для среза высоких частот и предотвращения возбуждения, то платки работали стабильно. Не факт, что в реальном случае, при питании от уже разряженных батарей, генератор сирены не превратится в генератор еще чего ни будь, но а…
а с другой стороны, это еще надо посмотреть, кто его неправильно включил, я, или все те продавцы, которые картинками рекомендовали сбивающее с толку включение, по их мнению верное =)
При наличии smd компонентов(да хоть бы и нет), весь монтаж можно выполнить используя обе стороны платки.
В общем, я доволен и резисторами, и платками =)
Звук можно послушать на этом видео.
